适配Atmega326的直插式晶振结构设计

　　做嵌入式控制板硬件结构设计的时候，很多工程师容易忽略晶振的安装空间预留，要么是引脚间距算错贴装后干涉周边电容电阻，要么是本体高度没留够和外壳或者散热片顶死，这款适配Atmega326微控制器的直插晶振结构，就是针对8位单片机最小系统板的布局需求做的参数化建模，完全贴合常规双列直插封装控制芯片的周边布件逻辑。从实际应用场景来看，这类晶振主要用在工业级控制板、小型传感节点、入门级开发板的时钟电路里，给微控制器提供稳定的基准时钟信号，没有精准的时钟源，单片机的串口通信、定时器中断、PWM输出都会出现时序偏差，严重的时候直接导致程序跑飞、通信丢包，所以晶振的结构尺寸是否适配板卡布局，直接影响整个控制板的可靠性。

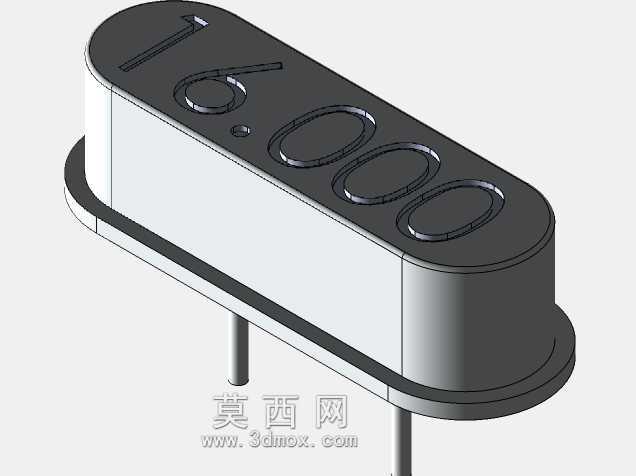

　　从外形尺寸和安装边界来看，这款晶振采用长圆形扁状本体设计，本体长度方向对应16MHz标称频率的标识做了下沉式刻字，不会额外增加本体表面的凸起高度，本体宽度控制在常规0805阻容件排布的安全间距范围内，安装在单片机引脚旁的晶振位时，不会和周边的起振电容、上拉电阻产生空间干涉。两个直插引脚采用标准间距设计，引脚直径适配常规PCB板的0.8mm安装孔径，插装后引脚露出板面的长度控制在1.2-1.5mm区间，刚好满足波峰焊的吃锡要求，不会因为引脚过长剪脚时损伤晶振内部的石英晶片，也不会因为引脚过短导致焊接强度不足，在设备受振动时出现引脚脱焊的问题。本体底部做了一圈凸起的限位裙边，插装时裙边刚好贴合PCB板面，既能控制插件时的插入深度，避免晶振本体压到板面的走线阻焊层，也能在焊接后增加本体和板面的贴合度，提升抗振动性能，在工业现场有持续振动的设备上使用时，不会出现晶振本体歪斜、引脚受力断裂的问题。

　　从设计思路上看，建模时优先考虑了批量生产时的插件工艺兼容性，本体的长圆形结构没有尖锐棱角，在自动化插件机的料道里输送时不会出现卡料问题，表面的频率标识采用凹槽式设计，不会像丝印标识那样在过波峰焊时被高温磨掉，后续生产检修时可以直接通过本体的凹槽标识判断频率参数，不用再对照BOM表逐一核对。本体的高度做了严格控制，比常规直插电解电容的高度低40%左右，在控制板做三防漆涂覆时，晶振本体下方不会出现积液问题，也不会因为高度过高影响外壳的装配，很多紧凑型控制板的外壳内部净空只有5mm，这款晶振的本体加裙边总高度控制在4.2mm以内，完全满足紧凑型板卡的安装空间要求。

　　从功能特性来看，这款晶振的结构设计充分考虑了电磁兼容性的需求，金属上盖和内部的接地引脚连通，插装后可以通过PCB上的接地焊盘实现屏蔽接地，减少周边开关电源、电机驱动线路对晶振时钟信号的电磁干扰，避免出现时钟信号抖动、单片机运行不稳定的问题。和Atmega326微控制器搭配使用时，晶振的负载电容参数和单片机内部的振荡电路完全匹配，不需要额外调整起振电容的容值就能快速起振，在低温-20℃到高温70℃的工作环境下，频率偏移量控制在允许范围内，能满足常规工业控制场景的使用要求。建模时把晶振的所有装配细节都做了还原，包括引脚的倒角、本体的合模线位置、表面标识的凹槽深度，在做板卡的三维装配校验时，可以直接导入这个模型做干涉检查，提前发现布局时的空间冲突问题，减少打样后出现装配问题的概率，尤其是做多层板或者紧凑型设备的结构设计时，精准的元件模型能大幅提升布局效率，避免反复调整板卡走线和元件位置。
