多规格传动用链轮组结构设计方案

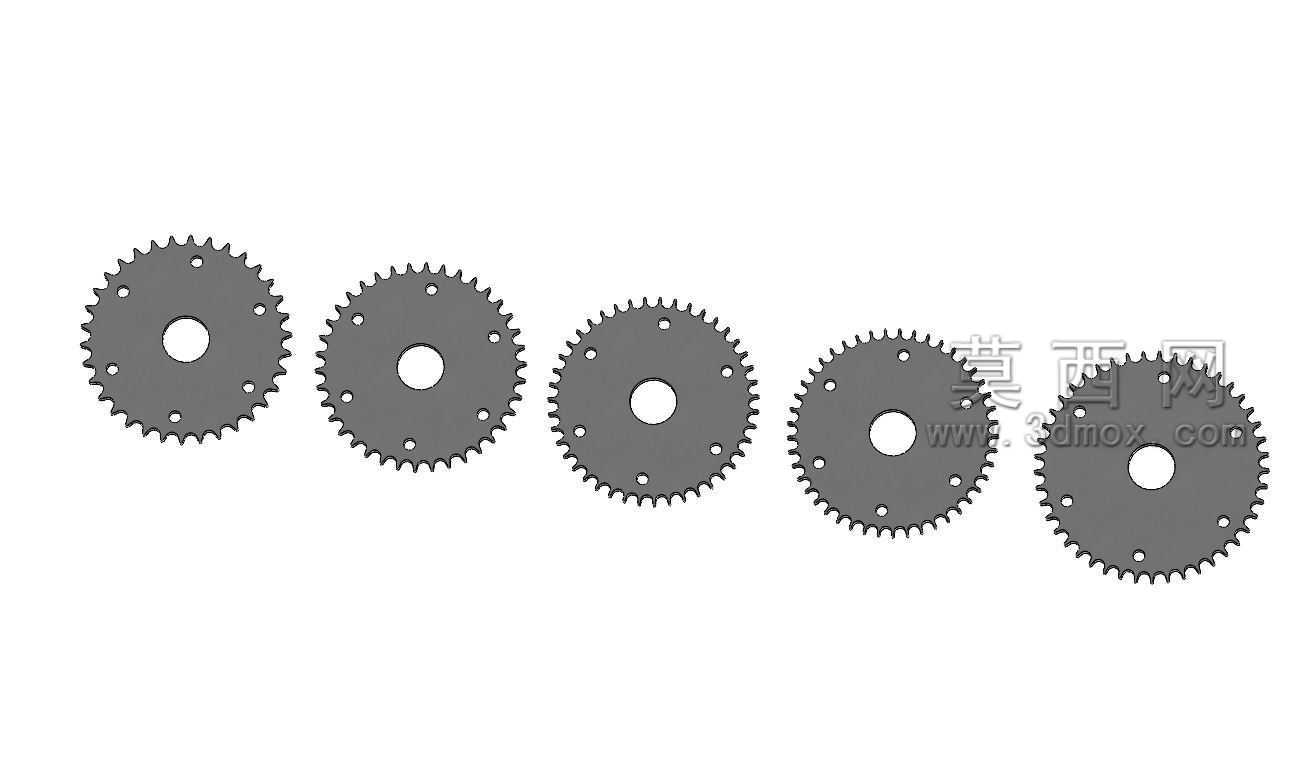

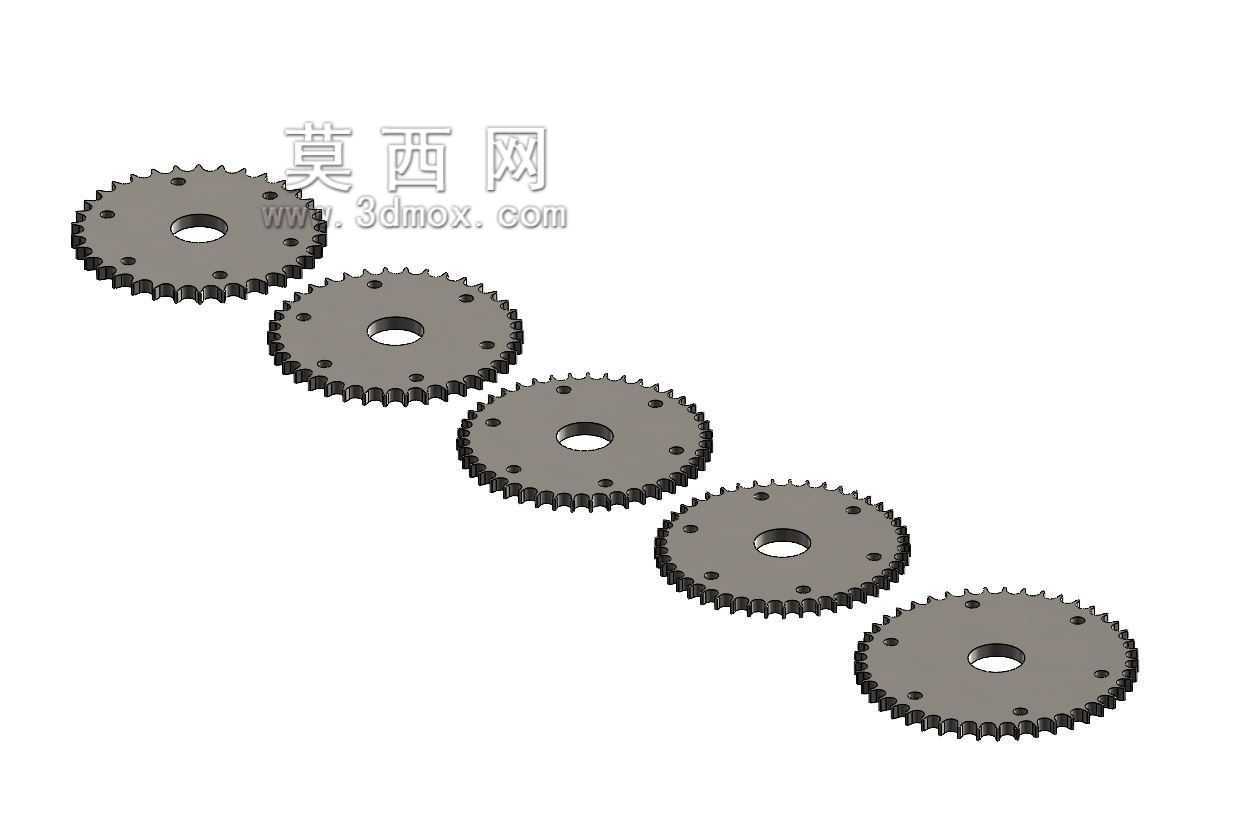

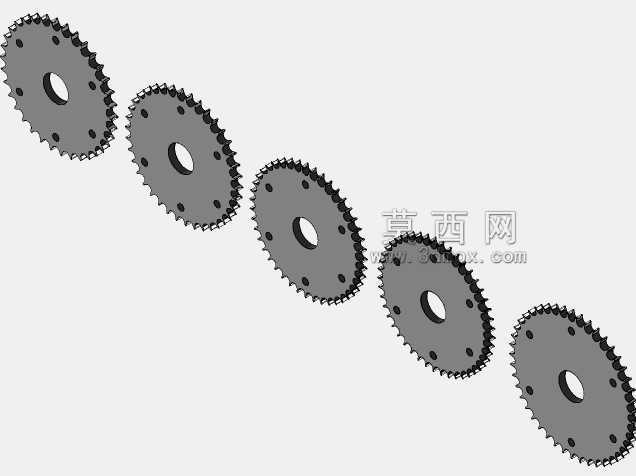

　　在各类链传动系统的选型与结构设计环节，链轮作为和链条啮合传递动力的核心零件，其齿形精度、安装适配性直接决定整套传动机构的运行稳定性与使用寿命。这套链轮组包含5款不同参数的链轮结构，覆盖常规链传动场景下的常用传动比适配需求，可直接对应不同中心距、不同负载等级的传动工况选用。从实际应用场景来看，这类链轮广泛适配轻工输送线、农机传动机构、小型动力传输设备、机床辅机传动单元等场景，不同齿数的链轮可通过搭配组合实现不同的传动比输出，满足设备对输出转速、输出扭矩的差异化要求。从功能特性上看，每款链轮都采用标准齿形设计，齿廓曲线匹配对应规格链条的啮合要求，运转过程中可保证链节平稳啮入啮出，减少啮合冲击与多边形效应带来的振动噪音；

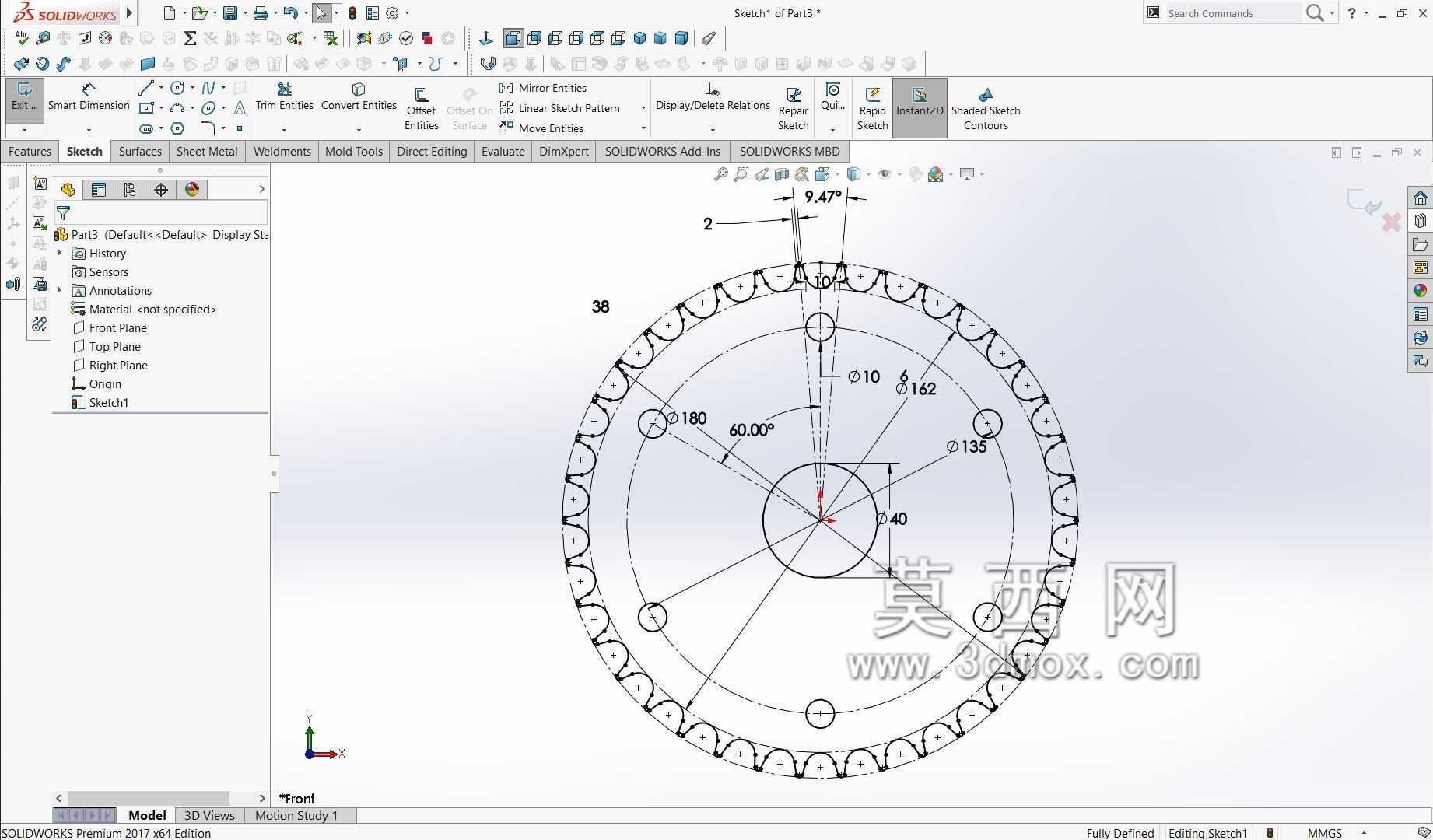

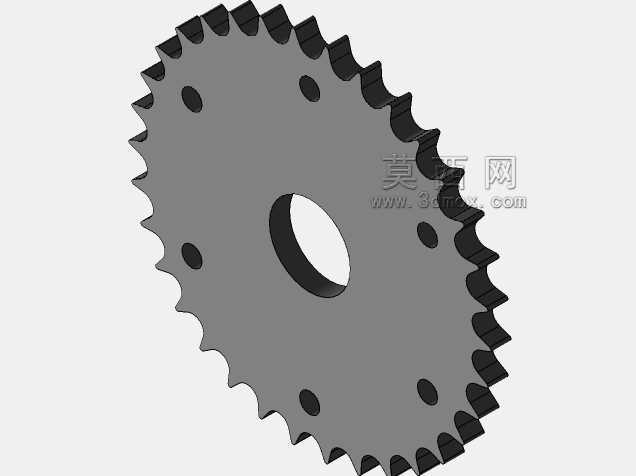

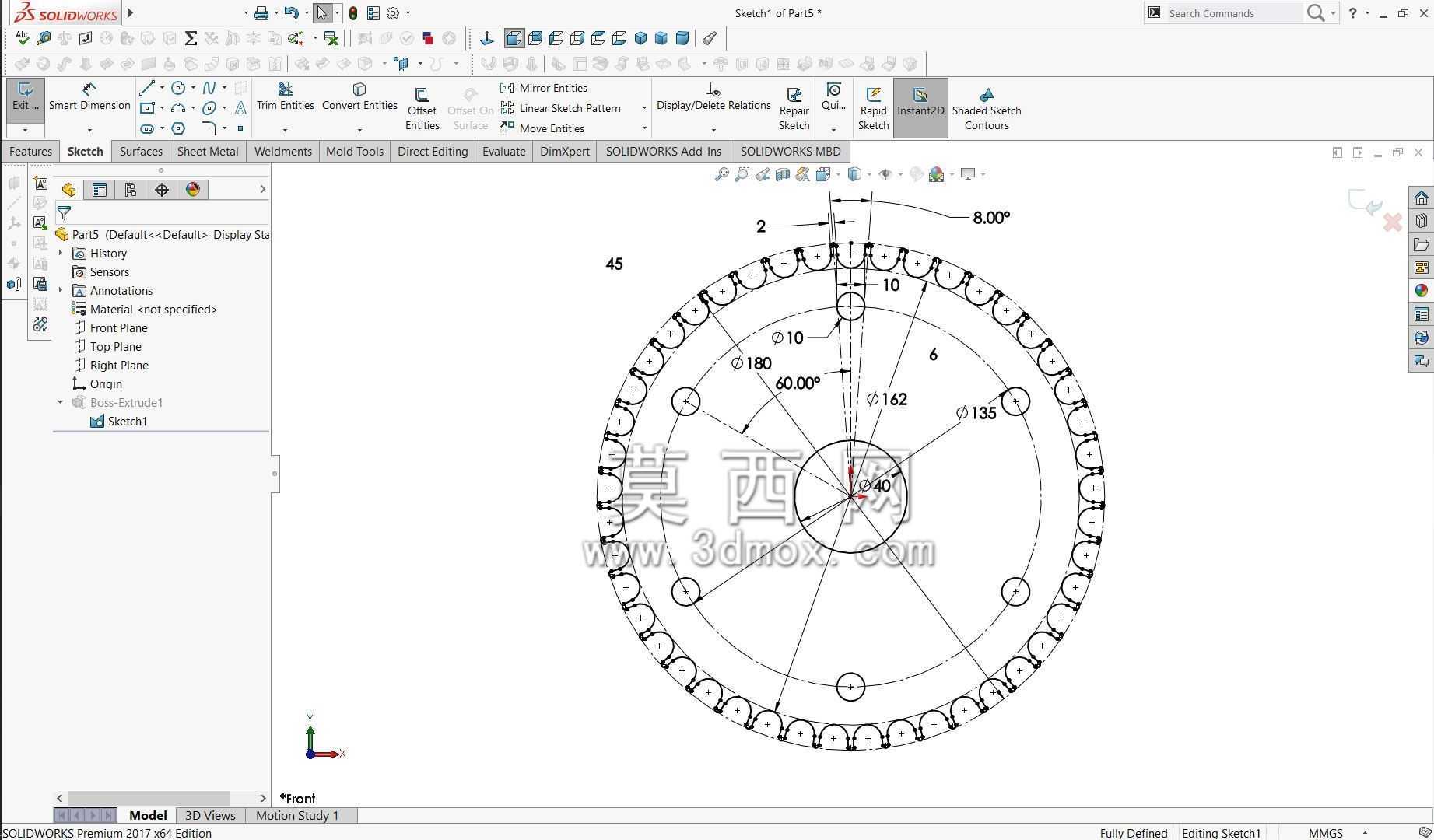

　　轮体中心设置标准安装轴孔，可适配常用直径的传动轴，轴孔周边均匀分布的安装孔用于链轮与轮毂、轴端挡圈的紧固连接，避免运转过程中出现径向窜动或周向打滑。设计过程中首先明确了不同链轮的适用负载区间，针对轻载输送场景选用的链轮适当优化了轮体厚度，在保证啮合强度的前提下降低转动惯量，减少传动过程中的无功损耗；针对中载动力传输场景的链轮则加大了齿根厚度，提升轮齿的抗弯曲疲劳强度，避免长期交变载荷下出现断齿失效。齿形设计上严格遵循链传动啮合原理，齿顶圆、齿根圆、分度圆的尺寸公差控制在合理区间，保证链条滚子和齿槽的接触应力均匀分布，减少局部磨损。安装边界方面，每款链轮的轴向厚度、轴孔直径、安装孔分布圆直径都做了统一的适配规划，

　　同系列链轮可在不改动安装支座的前提下直接替换，方便设备后期维护时的备件更换，也便于设计人员在做传动方案迭代时快速调整传动比，无需重新设计轴系与安装结构。轮体的端面平面度、轴孔与分度圆的同轴度都按照常规传动件的精度等级设计，可保证装配后链轮的端面跳动量在允许范围内，避免链条运转过程中出现跑偏、掉链的问题。在实际设备装配场景中，这类链轮可搭配单排滚子链条使用，根据传动功率需求选择对应规格的链轮安装在主动轴与从动轴端，调整好两轴的平行度与中心距，保证链条的松边垂度处于合理区间，即可实现稳定的动力传输。不同齿数的链轮组合时，主动轮选用较小齿数可获得更大的传动比，适合低速大扭矩输出场景；主动轮选用较大齿数则可降低传动比，

　　提升从动端的运转平稳性，适合高速轻载的输送场景。轮体的结构设计兼顾了加工工艺性，齿形可通过滚齿加工一次成型，安装孔与中心轴孔可通过车削、钻削工序完成加工，无需复杂的特殊工艺，适合批量加工生产，降低零件的制造成本。针对长期运转的磨损问题，齿面的硬度设计也匹配常规链传动的磨损要求，可保证在正常润滑条件下的使用寿命，减少设备的维护频次。
