带十字槽滚花内螺纹圆柱调节锁紧件

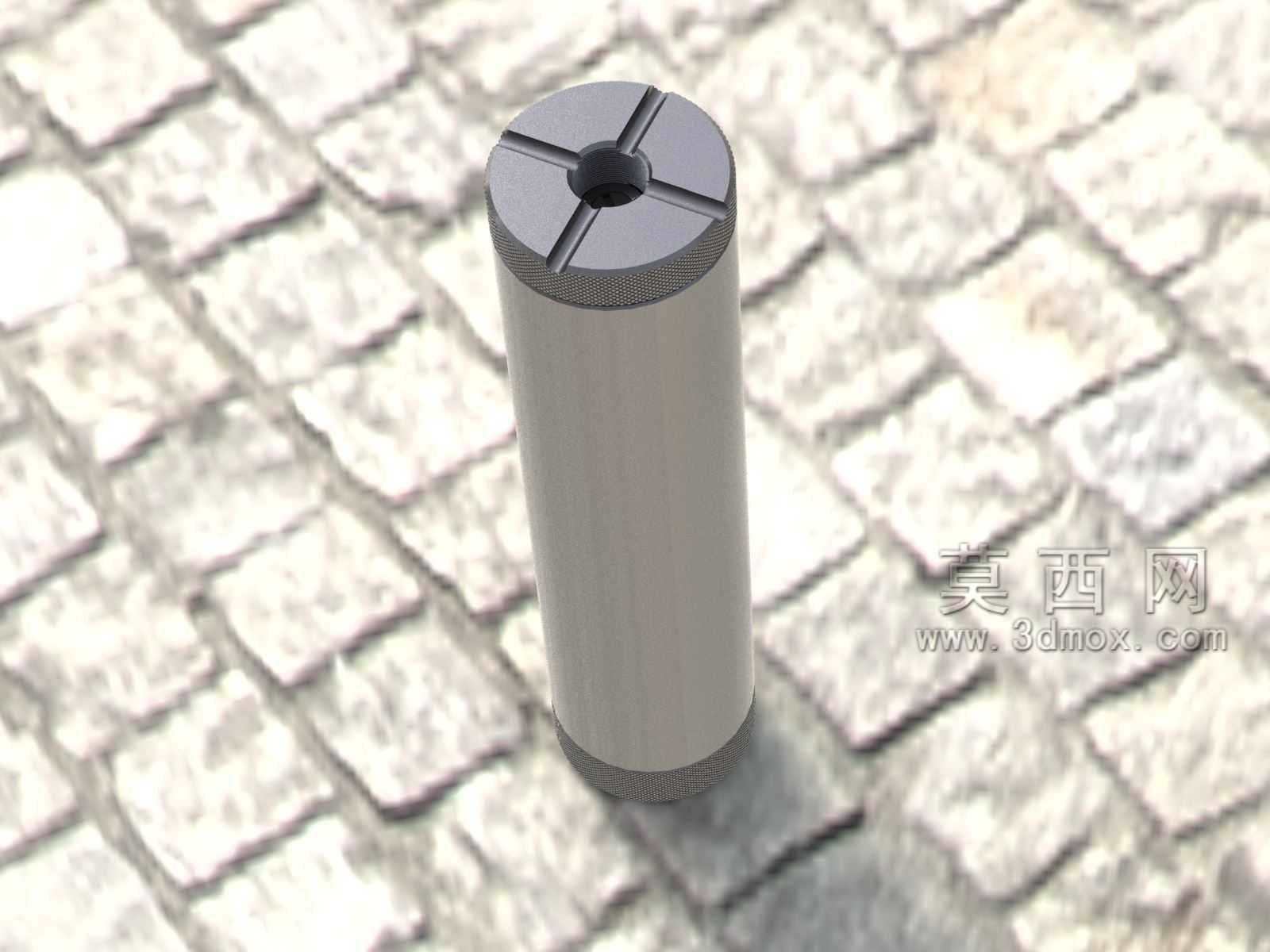

　　日常做小型工装夹具、检测治具的结构设计时，这类带滚花外圆、端面开十字槽的内螺纹圆柱件是出镜率极高的小零件，很多刚入行的工程师容易把它当成普通螺套，实际它的功能定位和普通连接螺套有明显区别，核心是兼顾手动微调与锁紧定位，不需要额外工具就能完成小范围的位置调整与锁止，在轻载的手动调节场景里实用性极强。先从实际应用场景说，这类零件最常出现在小型光学检测平台的镜头高度微调机构、桌面级工装的工件定位挡块调节、小型实验设备的行程限位结构里，比如做PCB板的飞针测试治具时，探针的伸出量微调就会用到这类零件，不需要拿扳手拧，操作人员直接用手指转动外圆就能完成微调，调整到位后靠端面的十字槽可以用一字螺丝刀辅助加力锁死，避免设备运行过程中因为振动出现位置偏移。

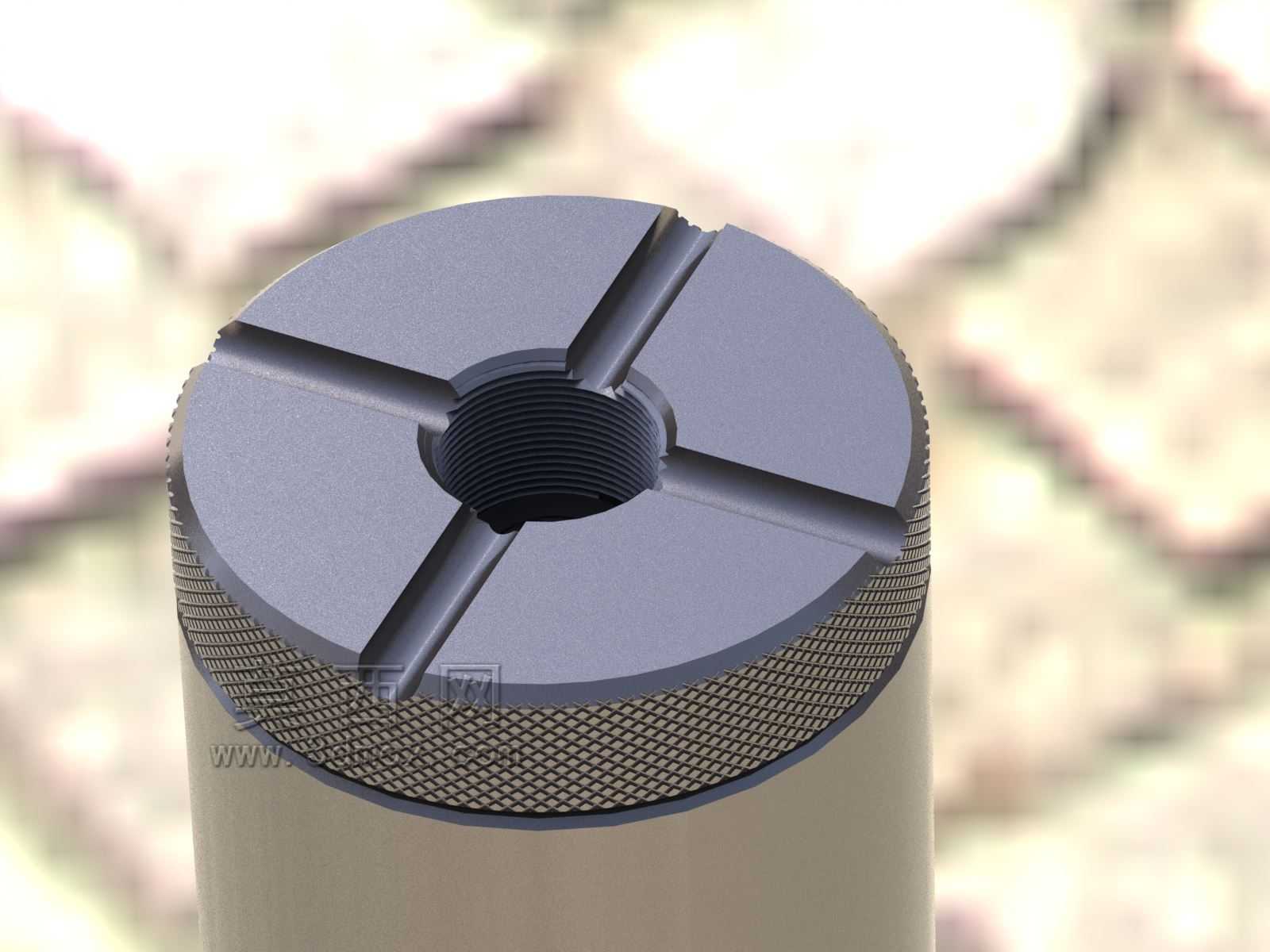

　　从功能特性上拆解，外圆的网纹滚花不是为了好看，是为了增大手指接触时的摩擦力，滚花的节距通常选0.5-0.8mm的细纹，太粗的滚花纹路硌手，长时间操作会让操作人员指尖不适，太细的话摩擦力不足，手上有少量油污的时候容易打滑。端面开的四个径向通槽，一方面是可以用一字螺丝刀插入槽内施加更大的拧紧力矩，应对需要更大锁紧力的场景，另一方面这四个槽也可以作为刻度基准，配合旁边的固定指针，实现小角度的定量微调，比如每转动一个槽位对应0.25mm的轴向位移，不需要额外做刻度环就能实现粗定量调节，能省掉不少加工成本。中间的内螺纹是和调节螺杆配合的核心结构，螺纹精度通常选6H级，和螺杆的配合间隙控制在0.1mm以内，既保证转动顺畅不会卡滞，又不会因为间隙过大出现调节窜动，影响定位精度。

　　设计这类零件的时候，首先要确定的是安装边界尺寸，外圆直径通常比配合的安装孔大0.02-0.03mm？不对，不对，这类零件是在安装孔内转动的，外圆和安装孔是间隙配合，间隙控制在0.05-0.1mm，保证转动灵活的同时不会出现径向晃动，外圆的长度也就是零件的总高度，要根据调节行程来定，通常比最大调节行程多3-5mm，保证调节到极限位置时依然有足够的螺纹啮合长度，不会出现脱扣的情况。内螺纹的公称直径要根据承载的载荷来选，轻载调节场景选M6-M10的螺纹就足够，端面的十字槽深度不能太深，通常控制在1.5-2mm，槽宽2-3mm，太深的话会削弱零件端部的结构强度，拧紧的时候容易出现槽口崩裂，太浅的话螺丝刀卡不住，加力的时候容易滑脱。滚花的加工位置要覆盖整个外圆的操作区域，距离两端面各留1mm左右的光整边，避免滚花的毛刺刮伤安装孔的内壁，也能避免装配的时候割手。

　　实际建模的时候要注意几个容易出错的细节，首先是滚花的建模，很多新手会直接在圆柱面上阵列滚花齿，这样做出来的模型文件体积大，工程图导出的时候也容易出错，实际生产中滚花是标准加工工艺，建模的时候只需要在圆柱面上标注滚花要求就可以，不需要做出每一个滚花齿的细节，除非是做渲染效果图。然后是内螺纹的收尾部分，要做退刀槽结构，退刀槽的直径比内螺纹小径大0.5mm，宽度2mm左右，保证螺纹加工的时候能完整车到有效行程位置，不会出现螺纹尾部的不完整牙型影响配合。端面的十字槽要做清角处理吗？实际加工中槽的根部会留R0.2左右的圆角，避免应力集中，零件在受到较大拧紧力的时候不会从槽根位置开裂，建模的时候不要把槽根做成绝对直角，要和实际加工工艺匹配。

　　这类零件的材料通常选45号钢，表面做发黑处理就可以满足常规使用需求，如果是在潮湿环境下使用，可以换成304不锈钢，不需要做额外的表面处理，成本也不会增加太多。安装的时候要注意，这类调节件的轴向受力是靠端面承压，所以和它配合的固定面要做平面度处理，平面度控制在0.05mm以内，保证锁紧的时候端面能完全贴合，不会出现偏载导致螺纹受力不均，时间长了出现螺纹滑牙的问题。另外在设计调节机构的时候，要给这个零件预留足够的操作空间，外圆周围至少留10mm以上的手指操作空间，端面的十字槽位置要留够螺丝刀插入的空间，不要被周围的其他结构挡住，不然实际使用的时候操作会非常别扭，本来是为了方便调节的设计，反而会因为操作空间不足变成麻烦。

　　很多人做设计的时候容易忽略这类小零件的细节，觉得不就是个带螺纹的套子，随便画个圆柱打个螺纹孔就行，实际用到现场的时候就会出现打滑、锁不紧、调节卡滞各种问题，反而要花更多时间去改结构。这类手动调节的小零件，设计的时候要多从操作人员的使用角度出发，手指捏的位置够不够舒服，转动的时候会不会蹭到旁边的零件，锁紧的时候能不能用上力，这些细节才是决定一个结构好不好用的关键，而不是只看尺寸对不对、能不能装上去。比如滚花的位置如果太靠近安装面，手指捏的时候会蹭到安装板，转起来磨手，那这个零件哪怕尺寸完全符合图纸要求，实际用的时候操作人员也会觉得难用。还有十字槽的方向，如果安装之后槽的位置被旁边的立柱挡住，螺丝刀插不进去，那这个槽的设计就完全失去了意义，建模装配的时候就要做干涉检查，提前预判操作时的工具空间和操作空间，避免出现装配完才发现没法操作的问题。
