三爪式轴承齿轮拆卸拉马结构设计

项目分类:通用五金配件 发布时间:2021-11-08 ID:371531
  • 三爪式轴承齿轮拆卸拉马结构设计
  • 三爪式轴承齿轮拆卸拉马结构设计
  • 三爪式轴承齿轮拆卸拉马结构设计
  • 三爪式轴承齿轮拆卸拉马结构设计

  在设备运维、机械装配维修的现场场景里,这类三爪拉拔工具是机修班组工具箱里的常备器具,主要用来完成过盈配合装配件的无损伤拆卸作业,日常作业中最常处理的对象包括滚动轴承、传动齿轮、皮带轮、联轴器这类与轴类零件过盈装配的部件,作业时不需要敲击被拆工件,能有效避免传统敲击拆卸带来的轴端变形、工件崩裂、配合面损伤等常见问题。

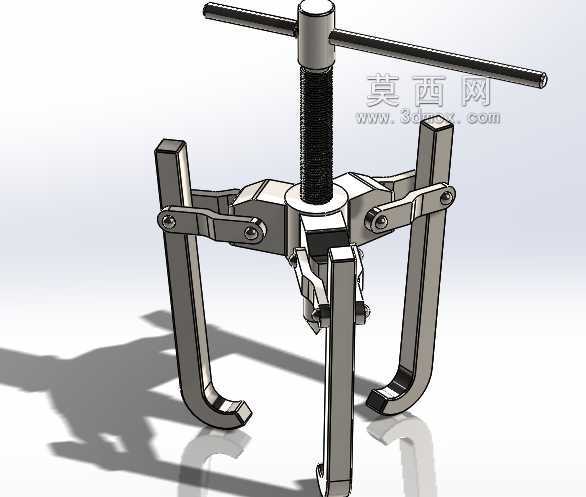

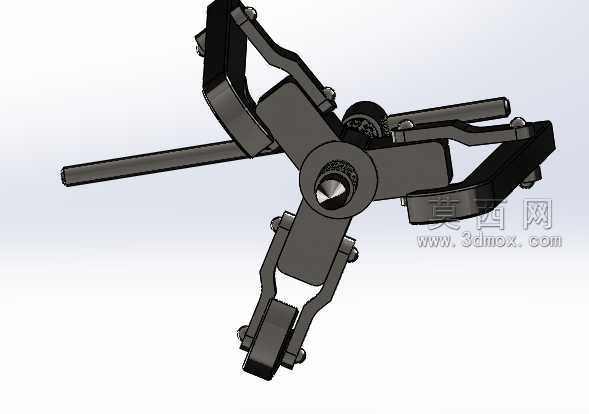

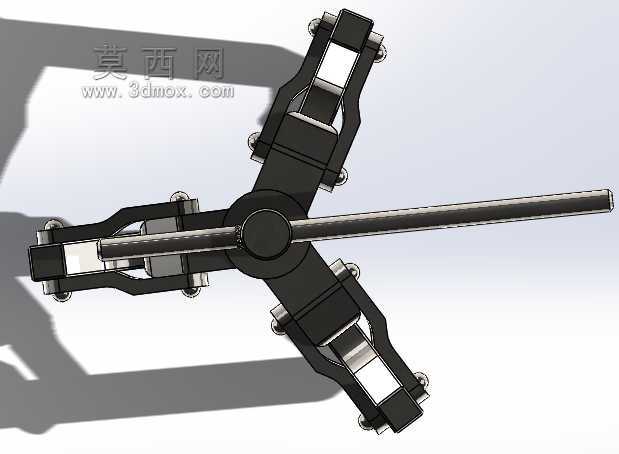

  从结构设计逻辑来看,这套拉马采用了三爪均布的受力布局,相比两爪拉马,三个卡爪沿周向120度均匀分布,拉拔过程中受力点更均衡,不会出现单侧受力偏载导致的卡爪滑脱、工件歪斜卡滞问题,适配不同直径的被拆工件时,卡爪通过铰接的连杆结构与中心滑套连接,转动顶部的T型横杆驱动中心螺杆进给时,滑套沿螺杆轴向移动,同步带动三个卡爪同步收拢或外张,能自动适配被拆工件的外圈尺寸,不需要单独调整每个卡爪的位置,作业时的对中效率更高。

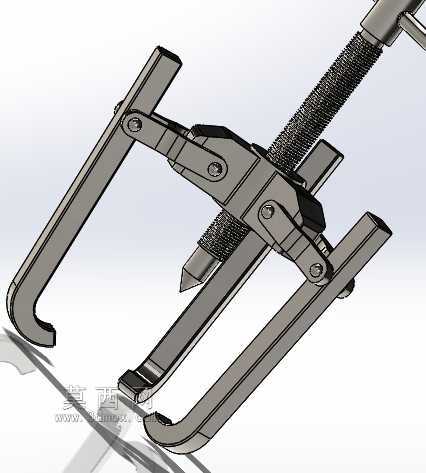

  中心螺杆采用梯形传动螺纹设计,这类螺纹的传动效率适中,具备良好的自锁性能,拉拔过程中不会因为负载反作用力出现螺杆回退的问题,螺杆顶端的T型操作横杆采用贯穿式装配,不需要额外配套扳手类工具,现场作业时直接手动转动横杆就能施加拉拔力,遇到过盈量较大的装配场景时,也可以在横杆两端套入加力管来增大输入扭矩,获得更大的拉拔出力。三个卡爪的勾头部位做了加厚直角处理,勾接工件端面时接触面积更大,不会因为应力集中刮伤工件端面,卡爪的臂身采用等强度截面设计,在保证整体结构刚度的前提下控制了整体重量,长时间手持作业不会产生过重的负重感。

  从安装边界与尺寸适配逻辑来看,这套拉马的卡爪行程覆盖了常规中小型设备维修的常见尺寸范围,最小可适配直径几十毫米的小型轴承拆卸,最大张开状态下可以覆盖直径两百余毫米的皮带轮、联轴器拆卸作业,中心螺杆的有效行程满足常规过盈配合件的拔出距离要求,作业时不需要额外加装接长杆就能完成大部分常规拆卸任务。使用时需要先将三个卡爪勾住被拆工件的后端受力端面,将中心螺杆的顶尖对准轴端的中心定位孔,保证螺杆轴线与被拆工件的轴线完全重合,避免偏载,之后匀速转动顶部横杆,让螺杆平稳进给,逐步将过盈装配的工件从轴上拉出,整个过程施力平缓可控,能有效保护被拆工件和配套轴件的配合精度。

  在日常设备运维场景中,这类工具广泛应用于工厂机修车间、设备售后维保、电机维修、传动系统检修等多个场景,不管是小型电机的轴承更换,还是减速机输入输出轴的齿轮、联轴器拆卸,都能通过这套工具完成高效作业,相比液压拉马,纯机械结构的三爪拉马不需要配套液压泵站,不存在密封件老化漏油的问题,日常维护成本极低,在狭窄的设备安装空间内也能灵活操作,不会因为液压管路的干涉影响作业。设计过程中对各个铰接点的配合间隙做了合理控制,既保证卡爪转动调节的灵活性,又不会因为间隙过大导致拉拔过程中出现晃动偏载,所有受力部件的材质选型都兼顾了强度与韧性,能承受拉拔过程中的峰值拉力,不会出现爪臂断裂、螺杆变形的失效问题。
