小型转舌式柜门锁具结构设计

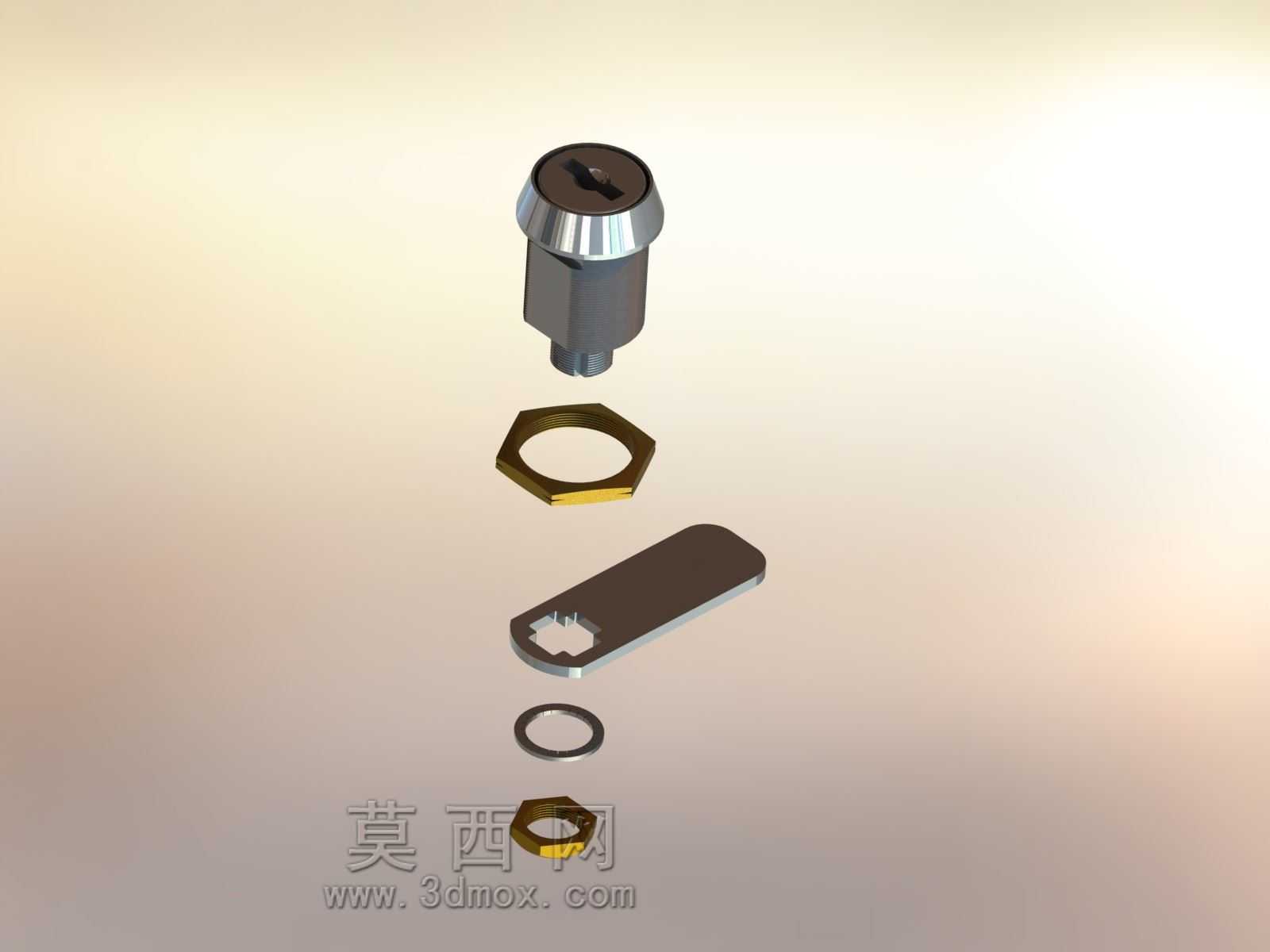

　　这款转舌式锁具是小型封闭柜体场景中应用极广的五金构件，日常在户外信报箱、工业控制柜面板、办公文件柜、小型设备检修门、邮政投递箱等场景都能见到它的身影，核心作用是在不占用过多门板安装空间的前提下，实现门板与柜体框架的快速锁止与开启，兼顾安装便捷性与基础防盗防误开需求。从结构设计逻辑来看，这款锁采用了贯穿式螺纹安装结构，锁体主体为带外螺纹的圆柱段，适配门板上预先冲制的圆形安装孔，安装时从门板外侧将锁体穿入安装孔，内侧通过配套的六角锁紧螺母与锁体螺纹配合，夹紧门板实现锁体的固定，这种安装方式不需要在门板上加工复杂的异形孔，仅需标准圆孔即可完成装配，适配1-5mm厚度范围的门板材料，不管是冷轧钢板、铝合金板还是硬质塑料门板都能可靠固定，

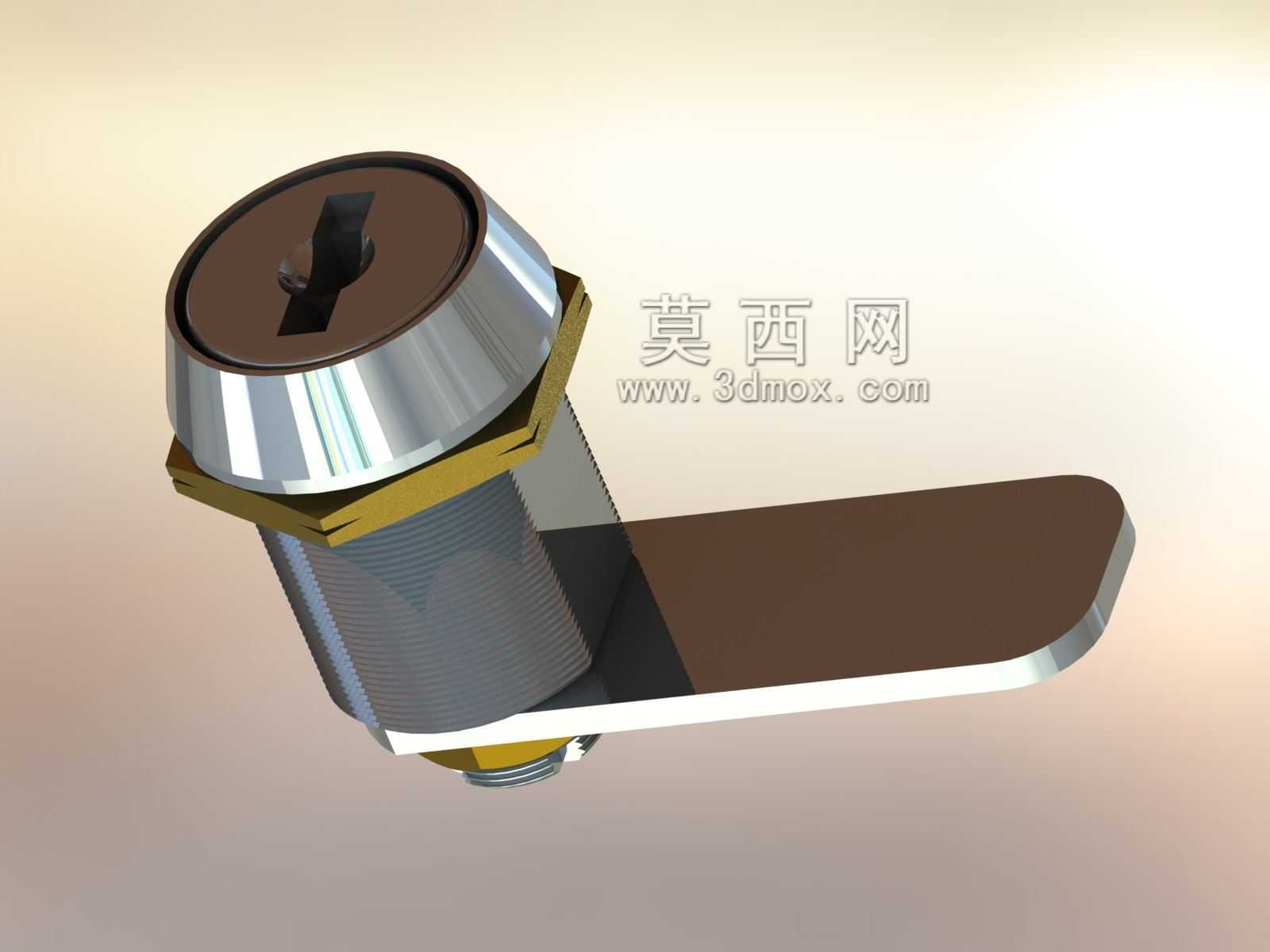

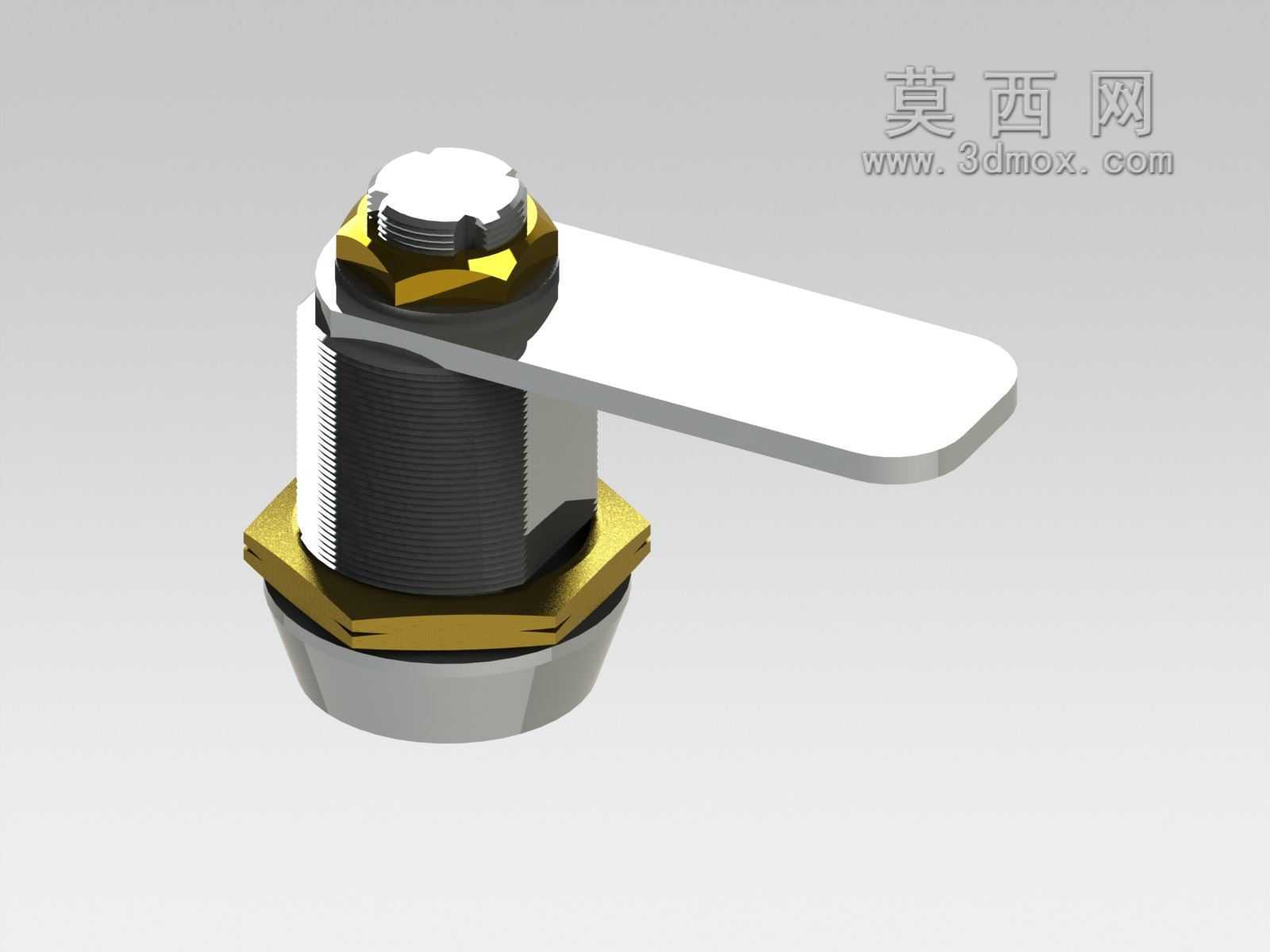

　　安装容错率较高，适合批量柜体生产的快速装配需求。锁体的外露操作端做了圆弧收边处理，顶部的操作端可以适配三角钥匙、一字钥匙或者通用钥匙开启，避免非授权人员随意开启，锁体中部的螺纹段做了全牙设计，锁紧螺母可以根据门板实际厚度灵活调整锁紧位置，不需要额外加装垫片调整间隙，螺母与门板接触的面做了防滑齿结构，锁紧后不会因为门板开关的振动出现松脱移位，长期使用也能保持锁体的安装稳定性。锁体尾部的转舌是实现锁止功能的核心部件，转舌采用扁平长条形结构，通过锁芯内部的传动结构与前端操作端联动，钥匙转动时带动转舌同步旋转90度，即可实现锁止与解锁状态的切换：锁止状态下转舌的长端垂直于门板边缘，勾住柜体内部的安装框边，限制门板向外开启；

　　解锁状态下转舌长端与门板边缘平行，门板可以正常向外打开。转舌的安装位置可以根据柜体框边的实际深度做轴向调整，适配不同内深的柜体结构，不需要额外定制转舌长度，通用性较强。从安装边界来看，锁体的最大外径适配直径18-22mm的标准安装圆孔，锁体穿入门板后的内部预留长度不超过30mm，转舌转动时的最大扫掠半径为45mm，设计柜体内部结构时只要在锁体安装位置周边预留出50mm的无干涉空间，就能保证转舌转动顺畅，不会与柜体内部的布线、安装支架等构件发生碰撞。锁体的外露部分做了多层表面处理，金属基座采用锌合金压铸成型后做镀铬或者发黑处理，锁紧螺母采用黄铜材质或者镀锌钢材质，具备基础的防锈防腐蚀能力，即使在户外半露天的信报箱、设备箱上使用，

　　也能抵御日常雨水、潮气的侵蚀，不会轻易出现锈死无法开启的情况。在实际选型应用中，这类锁具的开启扭矩控制在0.2-0.5N·m区间，不需要过大的操作力就能完成开关动作，同时锁芯内部设置了简易的定位结构，转动到锁止和解锁位置时会有清晰的档位反馈，操作人员不需要额外观察就能判断锁具是否完全锁止到位，避免出现假锁的情况。相比传统的挂锁结构，这种转舌锁不需要在门板外侧预留挂锁的安装空间，整体外观更简洁，也不会出现挂锁被外力破坏的情况，防护性能更稳定；相比大型的连杆锁结构，这款锁的结构更简单，成本更低，安装占用空间更小，适合对锁具安全等级要求不是极高、但需要频繁开关操作的小型柜体场景。在三维建模过程中，这类锁具需要重点关注螺纹段的配合公差、转舌的转动间隙、锁紧螺母的防滑结构细节，保证装配模拟时各个部件不会出现干涉，同时要还原表面处理的质感差异，区分镀铬亮面、黄铜金色、磨砂黑等不同表面的视觉效果，方便在做柜体整体装配设计时直观预览最终的外观效果。另外锁体的密封结构也做了简化处理，锁体与门板接触的位置可以加装橡胶密封圈，提升户外使用时的防水防尘能力，达到基础的IP54防护等级，满足户外设备箱的使用要求，不需要额外做防水结构改造。
