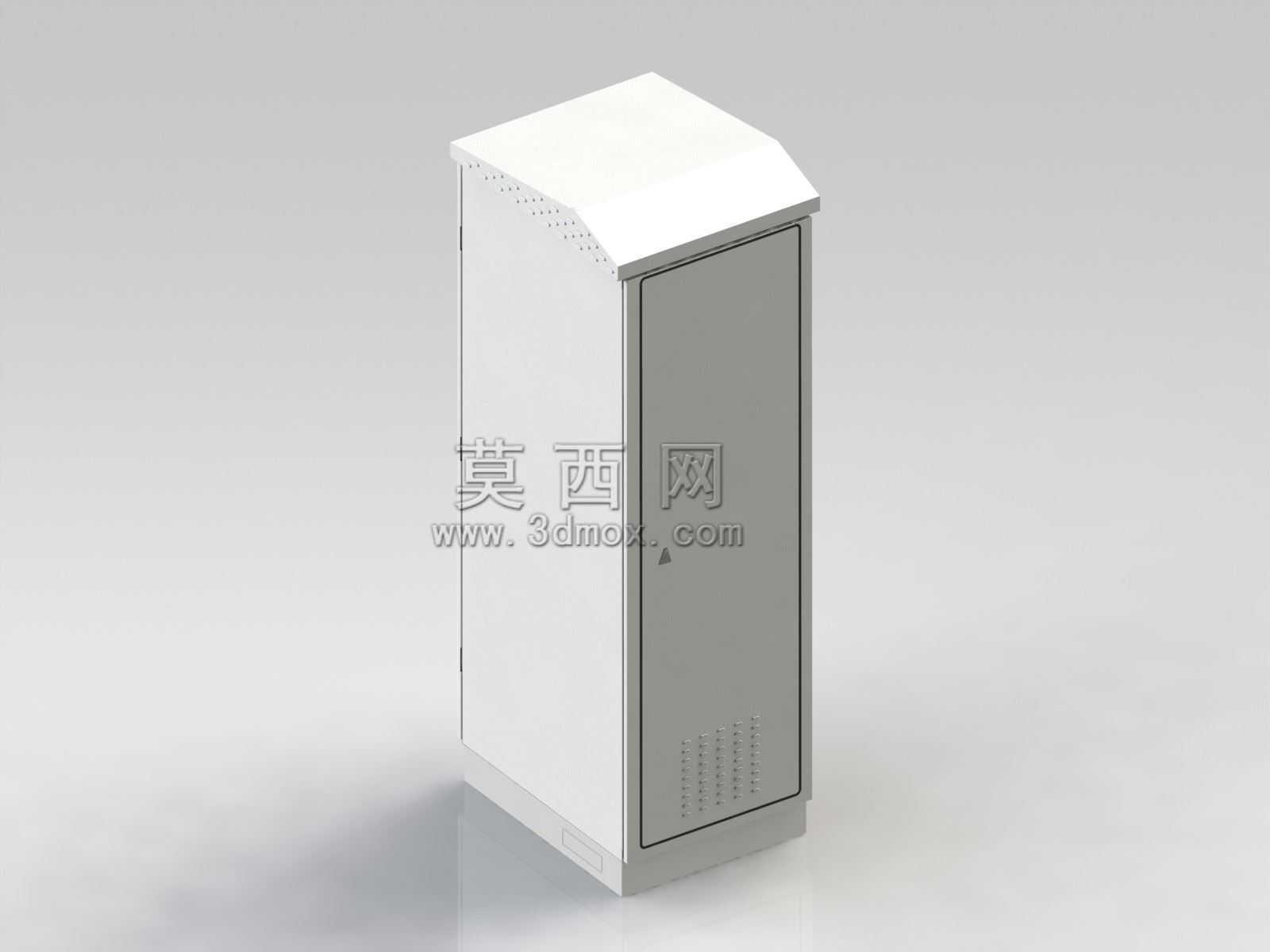

19英寸42U标准机柜式配电盘结构设计

　　在工业电气集成、数据中心配套、车间产线电控改造这类场景里，机架式配电单元的安装适配性一直是结构选型的核心考量点，这款19英寸规格的42U配电盘，就是完全匹配标准服务器机柜安装边界开发的集成式配电载体。从实际落地的使用场景来看，它既可以作为独立机柜的进线总配电单元，安装在机柜顶部或底部的预留安装位，也可以多台并柜部署在中型数据机房的列头柜位置，承担整个机柜列的电源分配、回路保护、温湿度调控的复合功能，区别于传统壁挂式配电箱，它完全遵循19英寸机架设备的安装孔位标准，不需要额外做安装支架的定制加工，现场施工时只需要对齐机柜立柱的U位刻度，用配套的机柜螺丝固定即可，能大幅缩短现场电气安装的调试周期。

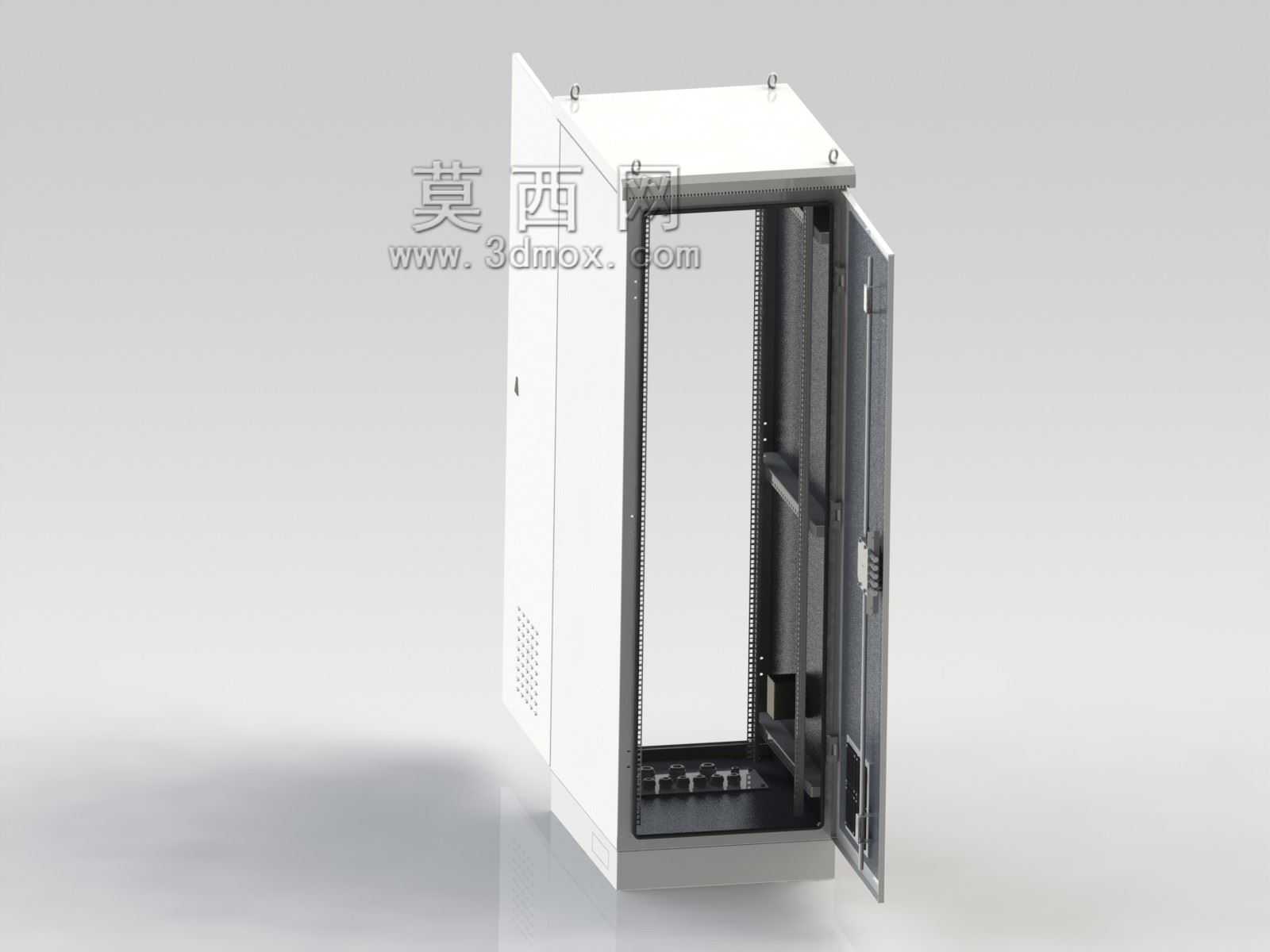

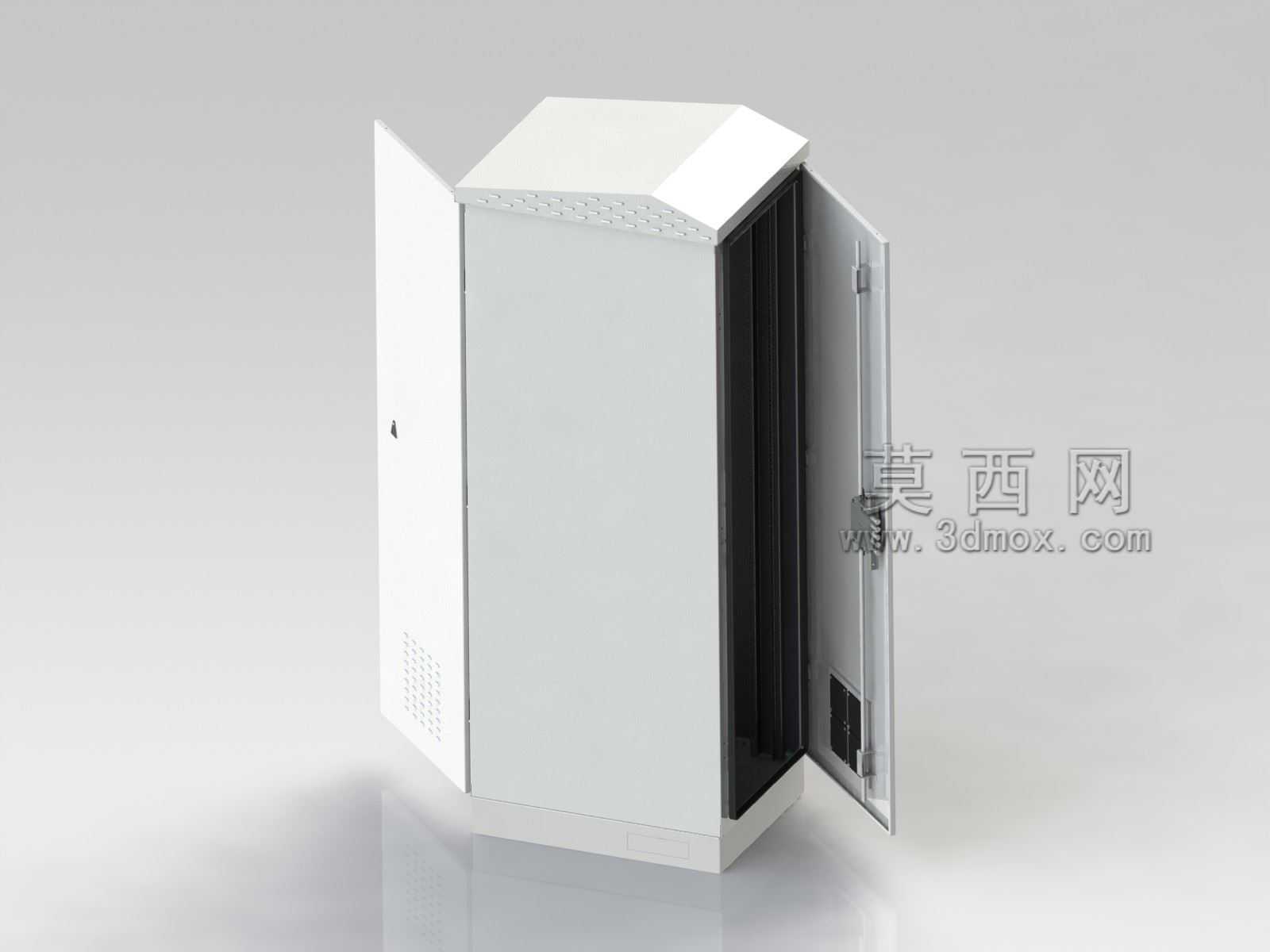

　　从结构设计的思路来看，这款配电盘的柜体框架采用了拼装式的型材焊接结构，侧梁预留了连续的模数化安装孔，孔位间距严格遵循通用机柜的安装标准，内部的安装横梁可以根据实际元器件的尺寸灵活调整高度，不管是塑壳断路器、防雷模块、电流电压采集模块，还是散热风机组，都能找到对应的固定点位。柜门采用了内嵌式的安装结构，侧边搭配了三点式的门锁结构，关闭后能达到IP20以上的防护等级，既可以避免运维过程中意外触碰带电部件，也能阻挡车间环境里的浮尘进入柜体内部堆积在元器件触点上。柜门内侧预留了走线槽的安装位置，柜内的二次控制线可以沿着柜门内侧的走线槽排布到各个元器件的接线端，不会出现柜门开关过程中线缆被挤压磨损的问题。

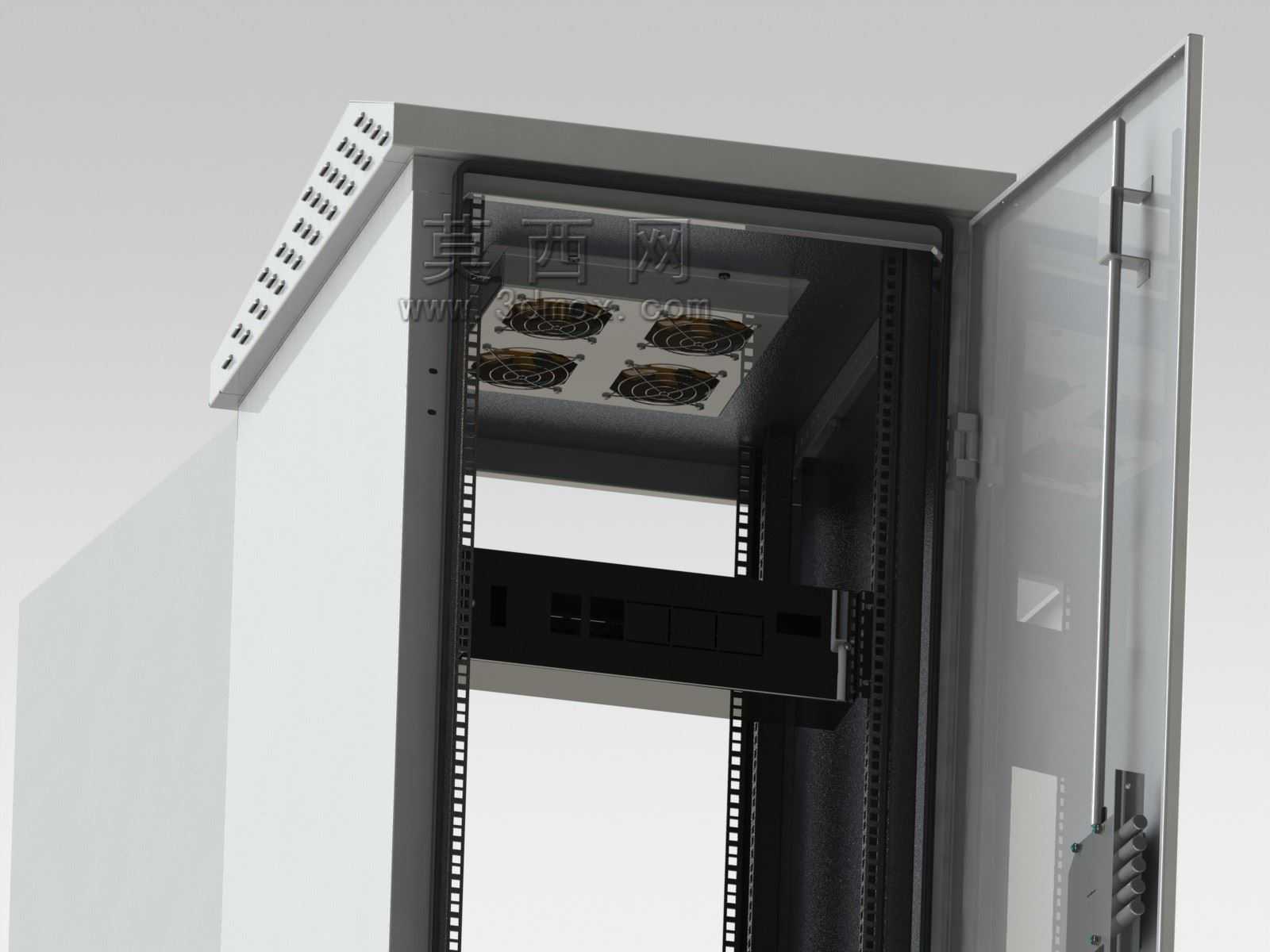

　　顶部的散热结构是这款配电盘设计的重点考虑部分，因为42U高度的机柜如果满配IT设备或者工业控制模块，柜内的热负荷会比较高，单纯靠自然散热很难把柜内温度控制在元器件允许的工作范围内，所以这款配电盘在柜体顶部集成了四台轴流风机组成的强制散热单元，风机采用了抽风式的安装方式，能把柜内聚集在顶部的热空气快速抽出柜外，顶部的通风孔采用了斜向的百叶结构，既能保证通风面积满足散热风量的要求，也能避免顶部掉落的杂物或者冷凝水直接进入柜体内部。风机的供电回路直接接入配电盘自身的备用回路，不需要额外从外部引接风机电源，同时预留了温控器的安装位，可以根据柜内的实际温度自动控制风机的启停，在热负荷较低的场景下降低风机运行的能耗和噪音。

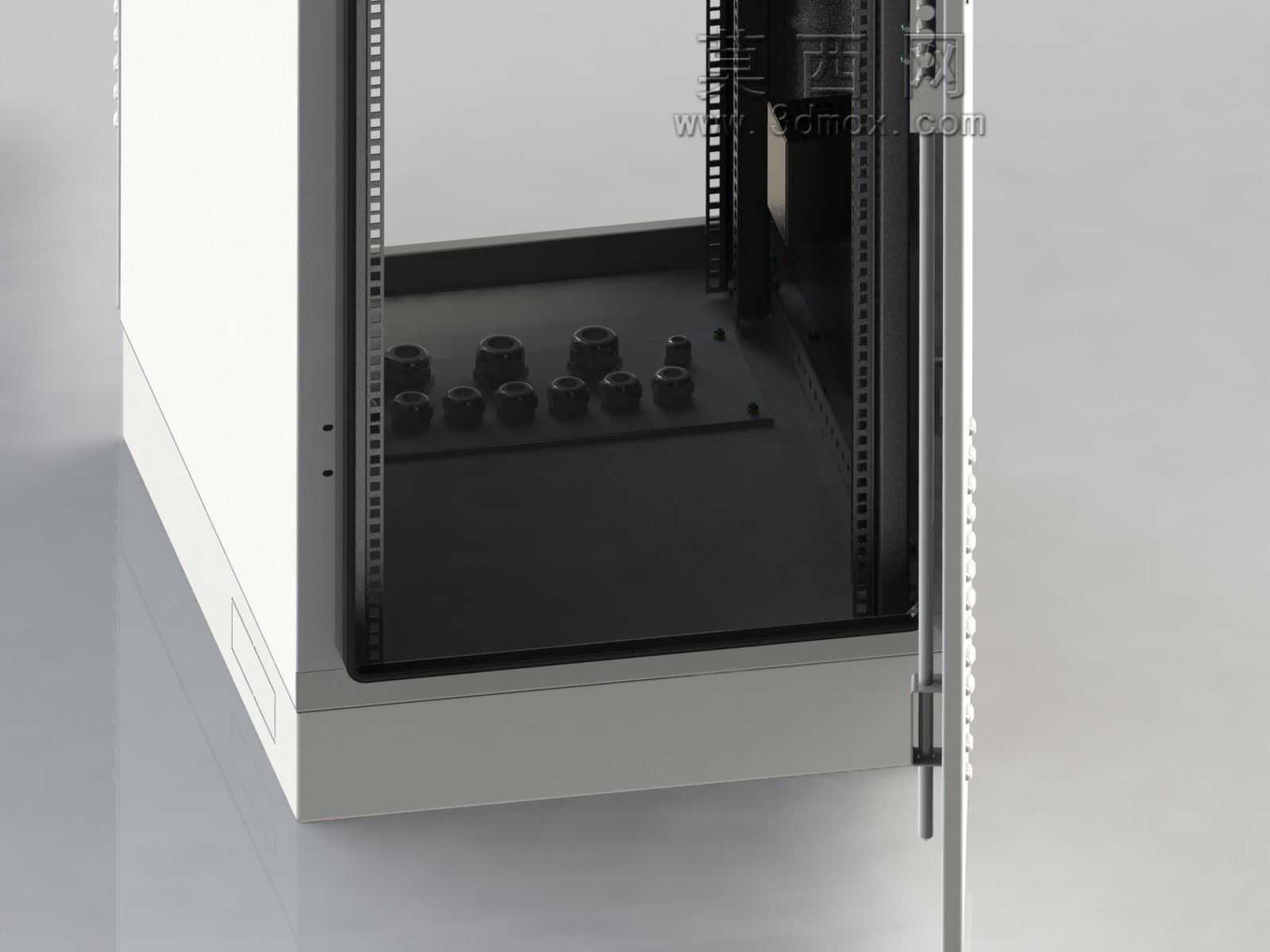

　　从安装边界的尺寸来看，这款配电盘的宽度严格遵循19英寸机架设备的标准宽度，深度方向做了适配600mm深度标准机柜的尺寸优化，不会出现安装后突出机柜立柱或者和柜内其他设备干涉的问题，42U的高度覆盖了标准机柜的全高安装空间，内部的元器件安装区预留了足够的接线空间，哪怕是大线径的动力电缆进线，也能在柜内完成弯线、接线、固定的全流程操作，不需要额外扩展电缆仓。柜体的底部预留了多组格兰头的安装孔位，不同线径的动力电缆、控制电缆、通讯电缆都可以从底部对应的开孔进入柜内，开孔处可以搭配对应的电缆密封接头，保证柜体底部的防护等级。

　　在实际的功能配置上，这款配电盘的主进线区预留了足够的铜排安装空间，可以根据实际的载流量需求选配对应规格的铜排，不需要额外做铜排的折弯定制，各个出线回路的安装位都预留了标准的导轨安装空间，断路器、熔断器、继电器这类导轨安装的元器件可以直接卡装在导轨上，后期维护更换的时候不需要重新打孔固定。柜内还预留了接地铜排的安装位置，柜体框架、柜门、元器件金属外壳都可以通过专用的接地线连接到接地铜排上，形成完整的接地保护回路，满足电气安全规范的要求。

　　很多现场施工的结构工程师在选型机架式配电设备的时候，经常会遇到设备安装孔位不匹配、内部空间不足以容纳指定型号元器件、散热能力不足导致柜内温度过高等问题，这款配电盘在设计阶段就充分考虑了这些现场常见的痛点，所有的安装尺寸都做了通用化的适配，内部空间的预留也覆盖了主流品牌电气元器件的安装尺寸，散热结构的风量匹配也经过了热仿真的验证，在满配元器件的工况下，柜内的温升可以控制在电气规范允许的范围内，不会出现因为过热导致元器件误动作或者寿命缩短的问题。同时柜体的表面采用了静电喷塑的处理工艺，涂层的附着力和耐腐蚀性都能满足工业现场的使用要求，哪怕是在湿度较高或者有轻微腐蚀性气体的车间环境里，也能保证长期使用不会出现柜体锈蚀的问题。
