IP54防护等级壁挂式工业配电箱体

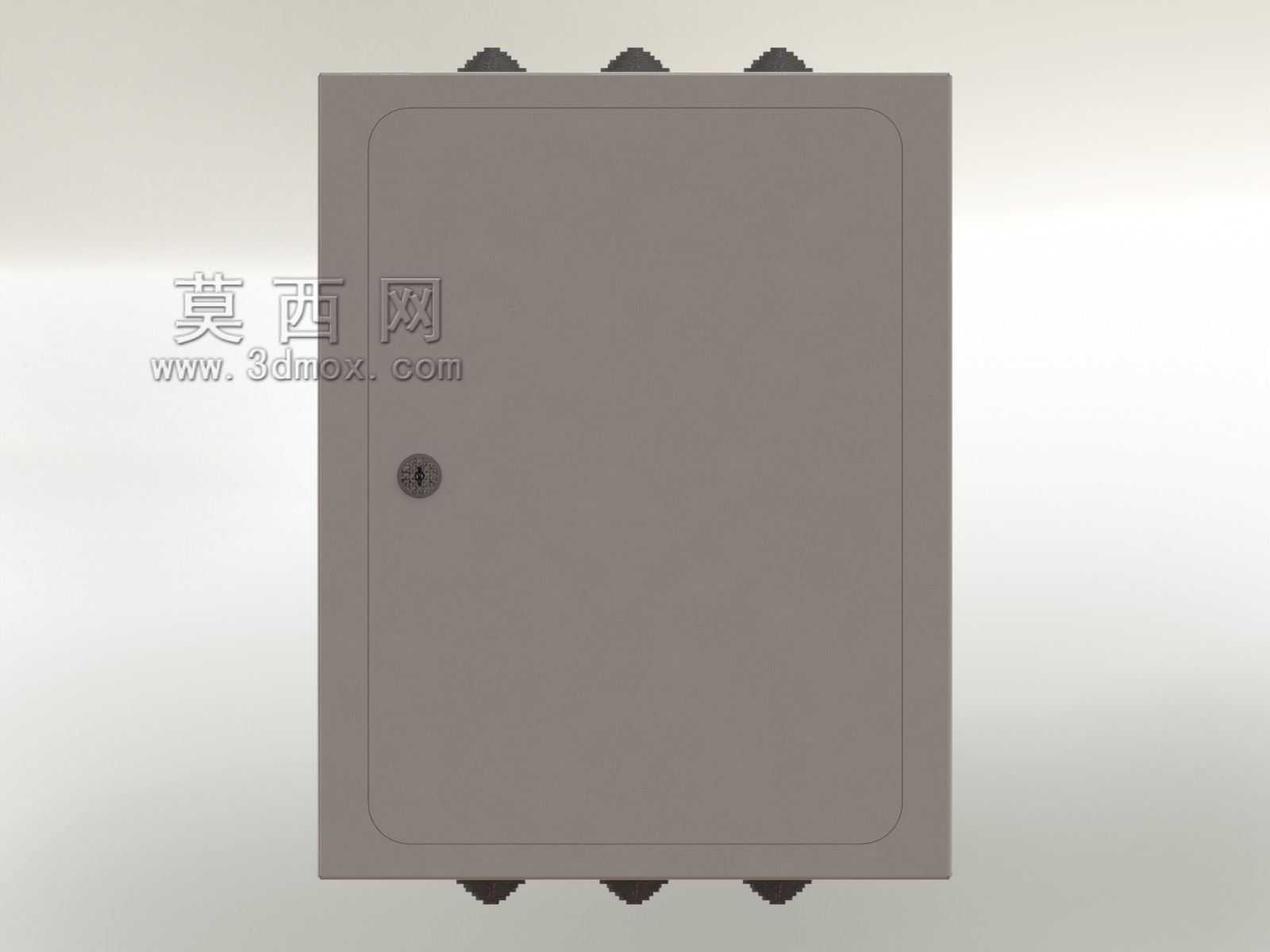

　　在工业现场的低压配电末端，这类壁挂式配电箱体是承担支路配电、设备供电分断的核心载体，常见于生产车间墙面、设备侧方立柱、户外厂区管廊下方等安装场景，用来承载小型断路器、漏电保护模块、接线端子排等低压电气元件，为末端用电设备提供分合控制、过载短路保护的物理承载空间。这款箱体的外形尺寸为440mm×310mm×136mm，属于中小容量的壁挂安装规格，安装时需要在墙面预留对应尺寸的固定点位，背部的安装挂孔间距需要匹配墙面膨胀螺栓的布设位置，箱体突出墙面的厚度仅136mm，不会占用过多的通道通行空间，适合在空间相对局促的设备旁、管线密集的车间立柱侧安装。设计阶段首先明确了IP54的防护等级要求，这意味着箱体可以阻挡各个方向的飞溅水滴侵入，

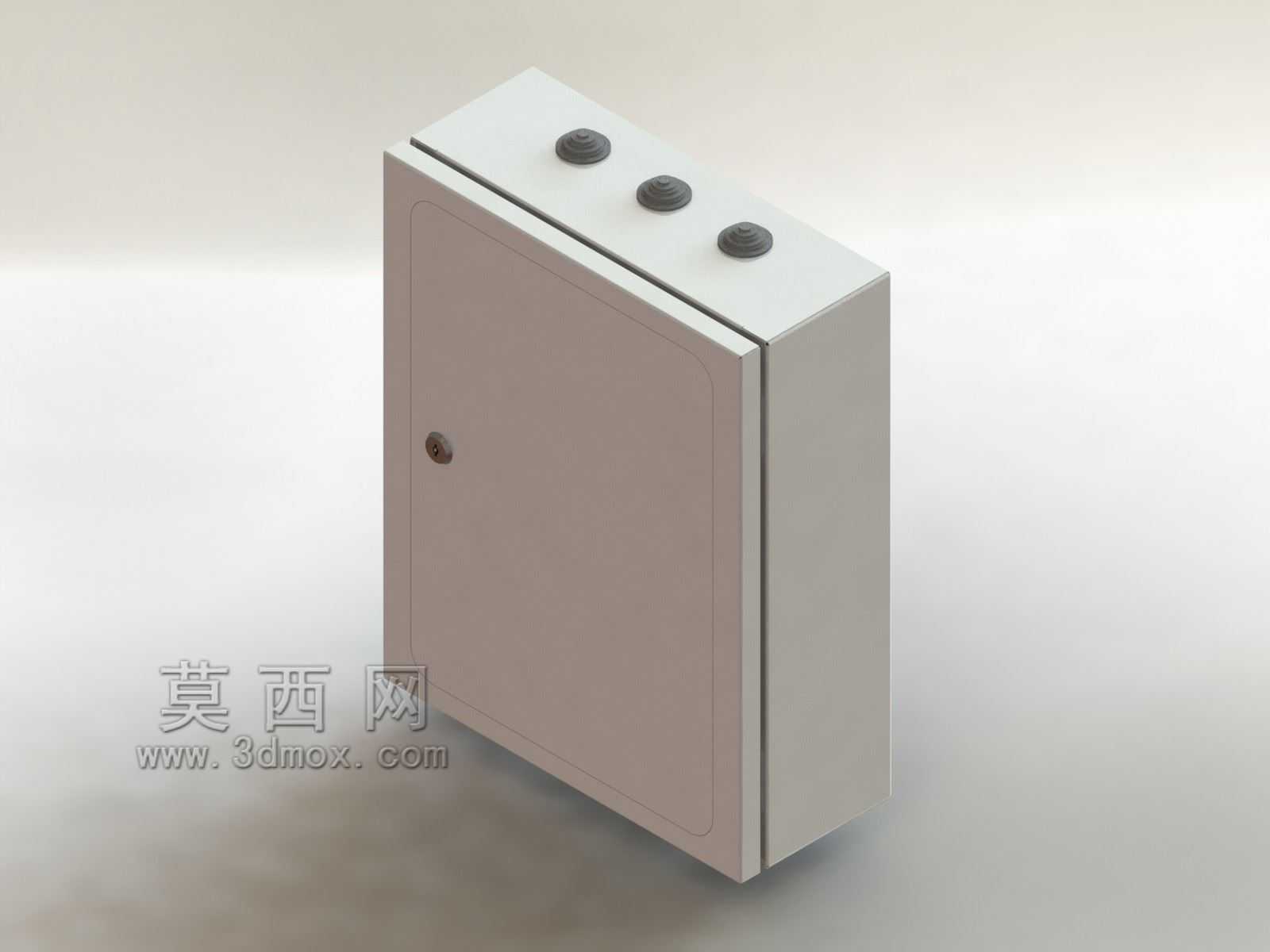

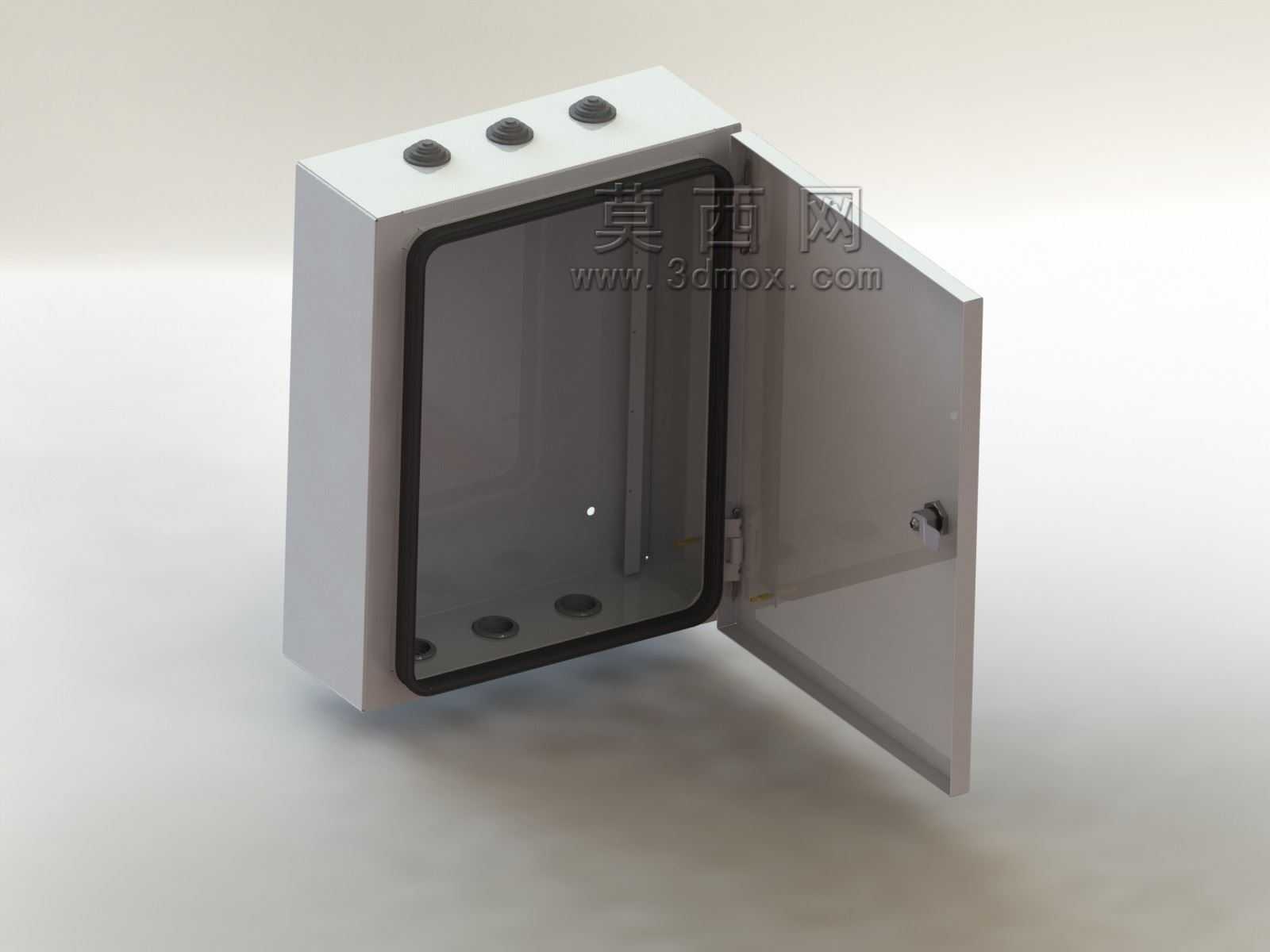

　　同时可以阻挡直径大于1mm的固体异物进入内部，能够适应车间内有切削液飞溅、多粉尘的加工环境，也可以满足半户外区域有雨水斜溅场景的使用需求，不需要额外加装外防护壳体。从结构设计来看，箱体采用单开门侧开结构，门体与箱体主体之间设置了一圈连续的密封胶条，关门状态下胶条被均匀压缩，实现框体与门体之间的密封阻隔；门体与箱体通过侧边的合页实现转动连接，开合角度可以满足内部元件安装接线的操作空间需求，门侧设置的锁具可以实现关门后的锁止，避免非专业人员随意开合引发用电安全隐患。箱体顶部预留了三个圆形的线缆进线孔位，底部同样预留了对应数量的出线孔位，现场施工时可以根据进出线的线缆规格，在孔位处安装适配的电缆防水接头，既可以固定线缆，

　　也能保证开孔位置的防护等级不被破坏。箱体内部预留了统一的元件安装导轨位置，可以直接卡装标准宽度的低压电气元件，不需要额外打孔固定安装板，减少现场装配的工作量；内部的走线空间经过核算，在装满常规支路断路器的情况下，依然可以预留足够的线缆弯折、接线操作空间，避免因为内部空间局促导致线缆挤压、绝缘层破损的问题。在三维建模过程中，需要重点还原密封胶条的安装槽结构、合页的转动配合间隙、锁具的安装位置精度，同时要准确标注各个安装孔位的中心距、箱体板材的折弯圆角、门体与框体的配合间隙，这些细节直接影响后续钣金加工的成品装配精度，如果配合间隙预留不当，很容易出现门体关不严、胶条压缩量不足导致防护等级不达标的问题。另外，箱体的边角采用小圆弧折弯处理，

　　既可以避免钣金锐边划伤安装操作人员，也能提升箱体整体的结构刚度，减少薄钢板焊接、折弯过程中的变形量。这类箱体在实际选型时，需要根据内部要安装的电气元件总宽度、接线预留空间来确认尺寸是否匹配，440mm的宽度可以容纳约12个标准模数的小型断路器，能够满足单台小型生产设备、或者局部区域3-5个用电回路的配电需求，不需要选用过大的箱体造成成本浪费，也不会因为箱体尺寸过小导致元件排布拥挤、散热不畅的问题。安装时需要注意箱体的进出线孔位要朝向方便线缆布设的方向，顶部进线的情况下要做好线缆的滴水弯处理，避免雨水顺着线缆流进箱体内部；门体的接地端子要可靠连接保护地线，保证金属箱体的用电安全。
