标准24U立式服务器机柜结构设计

　　本次设计的24U立式机柜，主要面向中小型机房、弱电井设备间、企业本地服务器部署、工业现场控制站等场景使用，可承载标准19英寸机架式设备，包括交换机、服务器主机、配线架、UPS电源模块、工业控制PLC机架单元等常规机架安装设备。从实际工程落地角度出发，设计阶段优先考虑了现场安装的适配性，柜体整体宽度遵循19英寸机架安装的通用规范，内部安装立柱预留了连续可调的方孔位，可根据不同设备的安装深度需求灵活调整前后立柱的间距，适配深度从300mm到600mm不等的机架设备，避免现场安装时出现设备无法推入、接线空间不足的常见问题。柜体底部配置了万向带刹车脚轮，既满足短距离移位调整的需求，在设备就位后可锁定脚轮防止柜体滑移，

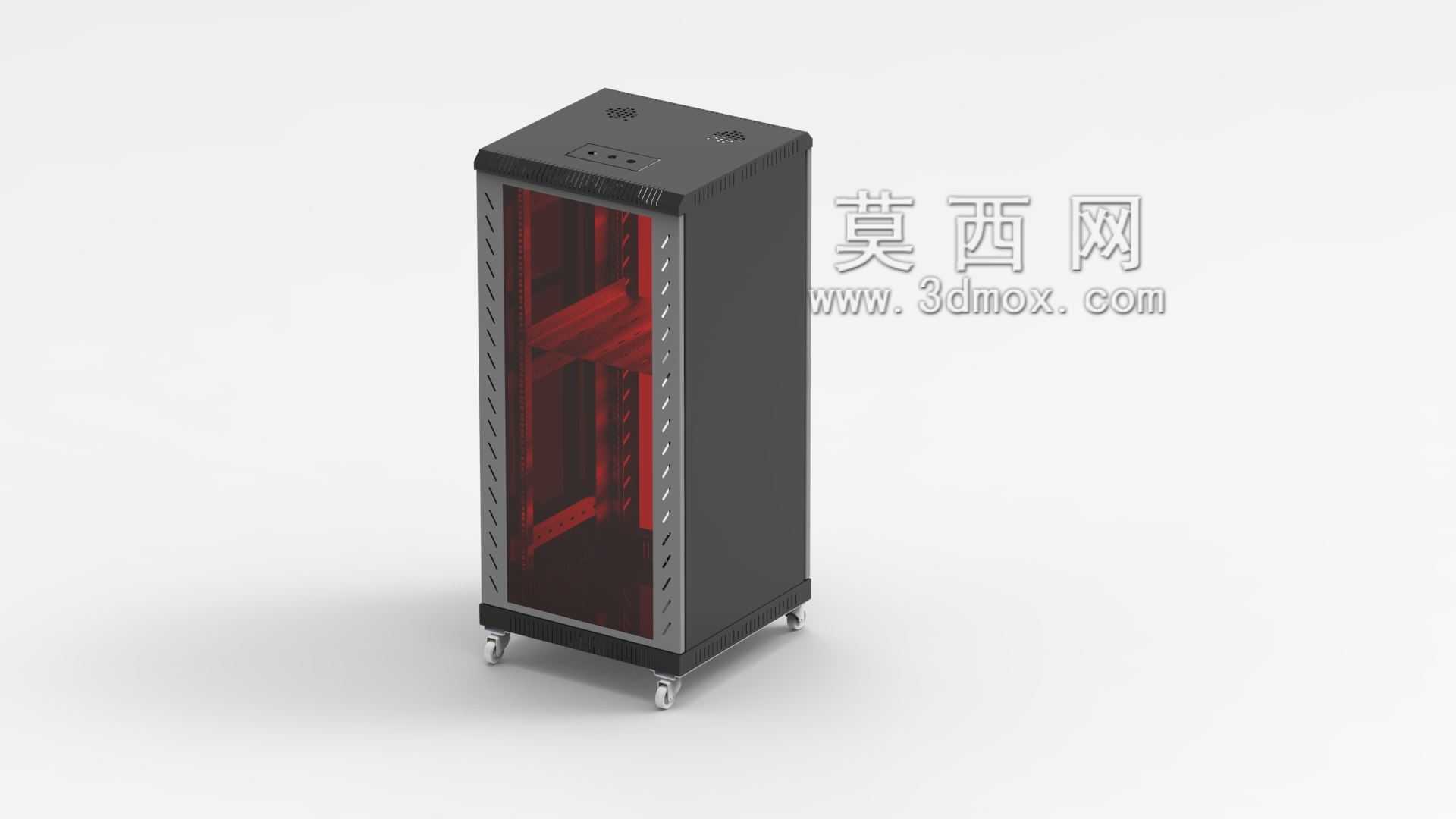

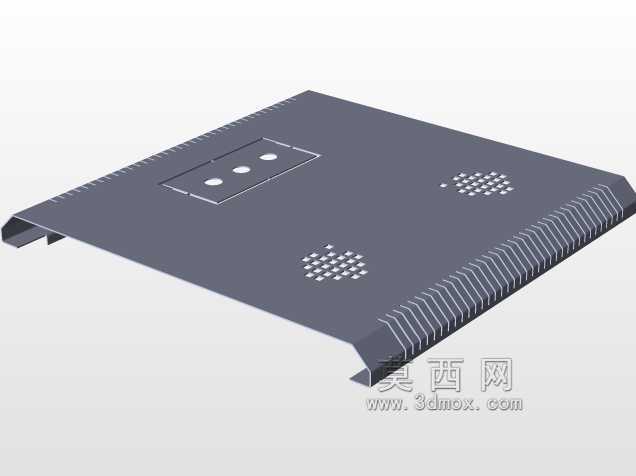

　　同时脚轮的安装高度预留了100mm的底部通风间隙，配合柜体前门的通透通风区域，可形成自下而上的自然通风风道，降低柜内设备积热的风险，对于发热量不大的弱电设备部署场景，无需额外加装强制排风单元即可满足散热要求。前门采用带深色透明视窗的结构设计，日常巡检时无需开启柜门即可观察内部设备的运行指示灯状态，减少不必要的柜门开启操作，降低灰尘进入柜内的概率，同时视窗周边做了钣金折边加强处理，避免运输或安装过程中视窗受力开裂。柜体两侧的侧板采用可拆卸式结构，通过侧边的快拆卡扣固定，在设备布线、后期维护时可直接拆下侧板，从侧面操作接线、调整设备安装位置，相比仅能前后开门的柜体，大幅提升了狭小安装空间内的维护便利性。顶部预留了三个标准的线缆穿入孔位，

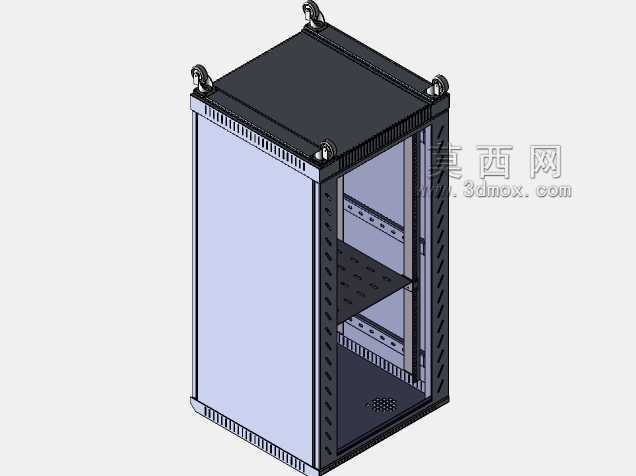

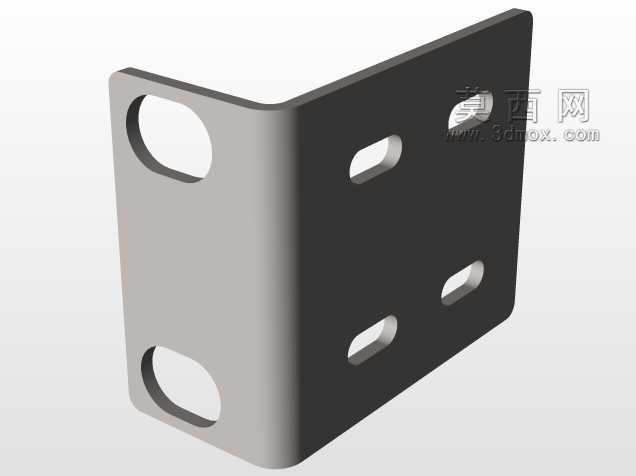

　　孔位配有可拆分的橡胶护线圈，上走线场景下可根据线缆数量调整护圈的开口大小，既可以固定线缆走向，也能防止顶部灰尘、杂物从穿线孔落入柜内。内部安装立柱采用镀锌钢板折弯成型，每U位置都有清晰的刻度标识，安装设备时可快速对齐安装孔位，减少现场安装的对位时间，立柱与柜体框架的连接采用螺栓紧固结构，相比焊接固定的结构，可根据现场走线需求调整立柱的前后位置，适配不同深度的设备安装需求。柜体框架采用1.5mm厚冷轧钢板折弯拼接成型，所有拼接位置都做了满焊打磨处理，整体框架承重可满足单柜800kg的静载要求，即使满配机架式服务器也不会出现框架变形的问题。设计阶段还考虑了并柜安装的需求，柜体两侧框架上预留了并柜连接孔位，多台机柜并排部署时，

　　可通过并柜连接件将相邻柜体刚性连接，形成整齐的整排机柜布局，避免单台柜体受力倾倒。前门与柜体的连接采用隐藏式铰链，开门角度可达到180度，在设备维护时可将前门完全打开贴靠在相邻柜体侧面，不会占用柜前的操作空间，同时门锁采用通用的机柜弹跳锁，可匹配机房通用的钥匙管理体系，避免多柜多钥匙的管理麻烦。从建模细节来看，所有钣金折弯处都预留了合理的折弯圆角，避免加工时出现板材开裂的问题，所有外露的板材边缘都做了折边压毛边处理，安装维护时不会划伤操作人员。柜体底部除了脚轮安装位，还预留了固定支脚的安装孔，在长期固定部署的场景下，可拆下脚轮更换为可调高度的固定支脚，将柜体直接固定在地面基础上，满足抗震安装的要求。通风设计上，除了底部进风、前门通透区域的风道，柜体后门也预留了通风孔位，对于发热量稍大的设备部署场景，可在顶部加装排风单元，形成下进上出的强制风冷循环，无需对柜体结构做二次改造即可升级散热能力。布线空间方面，柜体两侧预留了垂直走线槽的安装位，可安装标准的垂直理线架，将电源线、网线分开布放，减少强弱电之间的信号干扰，同时走线槽位置预留了扎带固定孔，方便施工时固定线缆，让柜内布线整齐规范。
