化工厂多层操作检修钢平台结构设计

　　这套钢结构是化工生产区域内常用的多层操作检修承载平台，主要用于化工装置区内架空设备的操作站位、日常巡检、检维修作业的承载支撑，解决化工生产中高位设备、阀门、仪表操作时人员无可靠作业面的问题，同时兼顾物料临时堆放、管线排布支撑的附加功能。

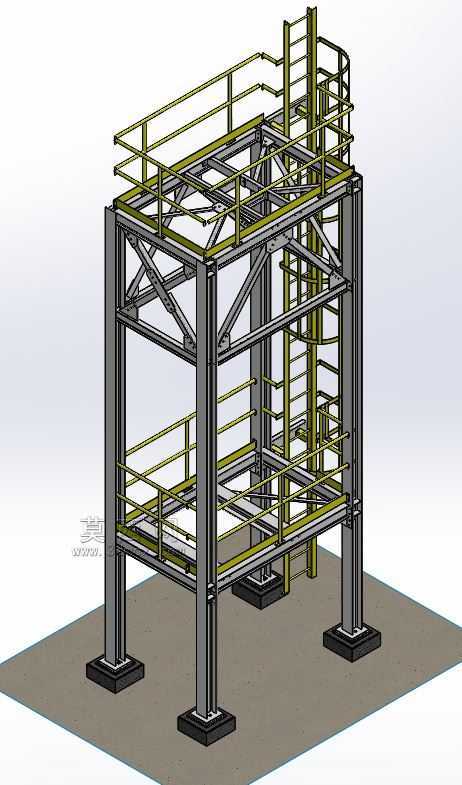

　　从结构设计逻辑来看，整体采用四柱式主承载框架布局，主立柱选用厚壁H型钢作为竖向承重构件，柱脚设置方形预埋底板搭配地脚螺栓与混凝土基础刚性连接，可有效抵消平台满载作业时的竖向荷载与水平风载、设备运行振动带来的附加弯矩，柱脚底板的尺寸设计充分考虑了化工区域地面防腐层的厚度要求，避免安装时破坏地面防渗结构。层间承载梁采用工字钢与槽钢组合焊接的形式，根据不同区域的荷载需求差异化选型，设备正上方的操作区域梁体加密排布，满足局部集中荷载的承载要求，边缘区域则适当放宽梁间距，在保证结构强度的前提下控制整体自重。

　　平台的分层设计匹配化工装置的操作高度需求，每层平台边缘都设置了双横杆式安全护栏，护栏高度符合工业作业平台的安全规范要求，横杆之间设置挡脚板，防止作业时工具、小型零件从平台边缘坠落引发安全事故。平台一侧设置了连续斜爬梯连通各层作业面，爬梯踏步采用防滑花纹钢板弯折成型，爬梯两侧同样设置防护扶手，爬梯与平台框架的连接采用焊接加螺栓紧固的双重固定形式，避免长期使用后连接节点松动。

　　层间的斜向支撑采用交叉角钢布置，分别设置在框架的四个立面，可有效提升整体结构的抗侧移刚度，抵消化工区域可能存在的风荷载、设备运行振动带来的结构晃动，保证平台作业时的稳定性。平台台面铺设防滑花纹钢板，钢板与下层承载梁采用间断焊固定，既保证台面的整体性，也预留了热胀冷缩的变形余量，避免化工区域温差变化导致台面钢板起鼓变形。

　　在安装边界设计上，整体框架的外围尺寸充分考虑了化工装置区的设备排布间距，立柱的定位避开了地面管线、地下管沟的位置，平台各层的净空高度满足人员直立行走、搬运小型检修配件的通行需求，爬梯的入口位置设置在平台的非操作侧，避免人员上下爬梯时干扰正常的设备操作作业。框架的所有焊接节点都做了圆角打磨处理，避免尖锐棱角划伤作业人员，整体钢结构表面预留了防腐涂装的工艺余量，适配化工区域腐蚀性环境下的防腐处理要求，可在完成现场安装后进行多层防腐涂料涂刷，延长结构在化工环境下的使用寿命。

　　这套结构在设计时充分考虑了现场组装的可行性，所有构件都可在预制车间完成下料、焊接、预拼装后拆分运输到现场，通过螺栓连接与少量现场焊接即可完成整体组装，无需大型吊装设备长时间占位，适配化工厂区装置密集、吊装作业空间有限的现场条件，同时结构的模块化设计也方便后续根据装置改造需求进行局部拓展或拆除调整。
