Dreizler大功率无风扇燃烧器头结构设计

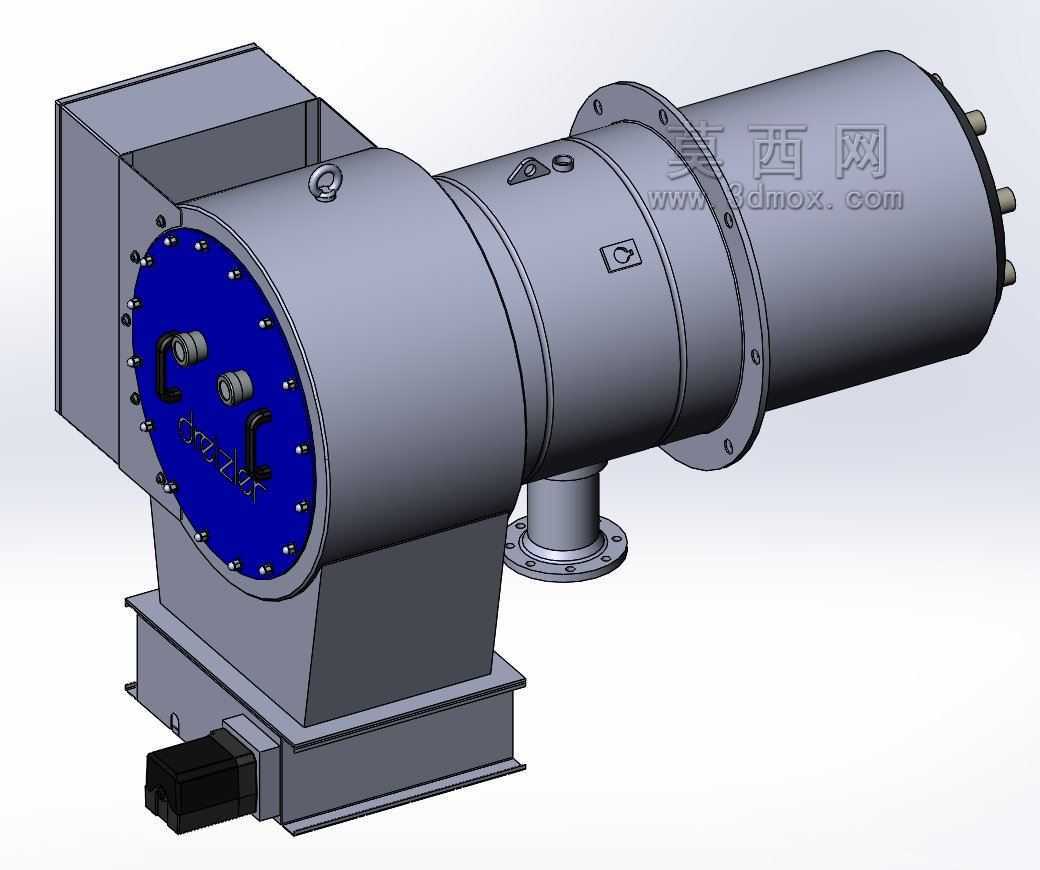

　　在工业热能供给场景中，燃烧器作为核心热力输出部件，其结构设计直接决定了燃料燃烧效率、火焰形态稳定性以及整套供热系统的运行可靠性，本次呈现的无风扇型大功率燃烧器头，适配1400-8400kW热功率输出区间，主要面向大型工业锅炉、熔炼炉、集中供热换热站以及大中型化工反应加热装置的配套需求，区别于常规带送风风机的一体式燃烧器，该结构采用外接风源的供风逻辑，将风机模块独立外置，既能够降低燃烧器头本体的运行振动，也可根据现场工况灵活匹配不同风压、风量的送风单元，适配高背压炉膛、高温预热送风等特殊应用场景。从结构布局来看，该燃烧器头采用分段式筒体设计，前端法兰对接段预留了标准圆形安装法兰，法兰面均匀分布螺栓连接孔，

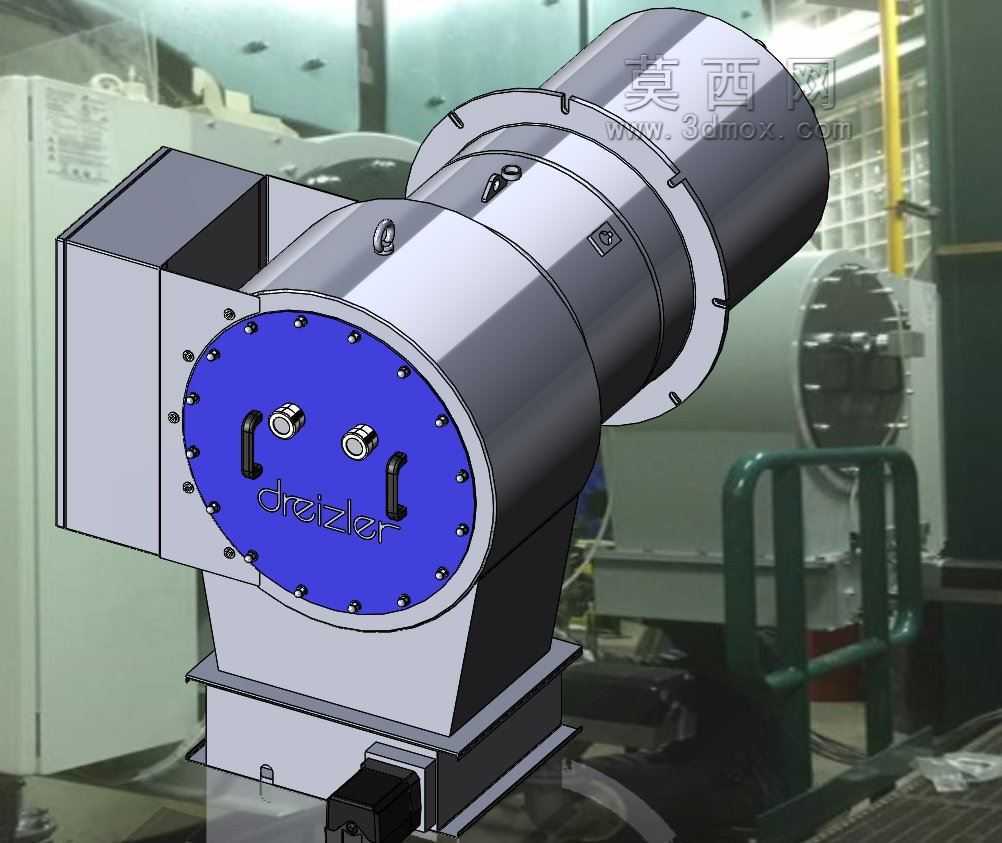

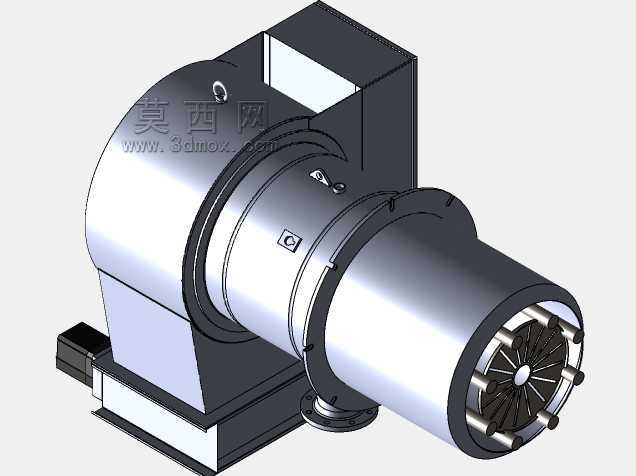

　　可直接与炉墙预留的安装座配合密封，安装时需注意法兰端面与炉墙内壁的平行度偏差控制在合理区间，避免火焰喷射方向偏移造成局部炉墙过热烧损；中部筒体为燃料混合与气流整流腔，内部设置多级导流结构，可将外接送入的助燃空气与燃料充分预混，同时通过整流板梳理气流流向，保证出口火焰形态规整，避免出现火焰偏斜、局部脱火或回火的问题；后端为燃料接入与控制组件安装段，端盖采用快开式螺栓压紧结构，日常维护时无需拆解整体筒体即可完成喷嘴检查、密封件更换等操作，端盖上预留的燃料接口、点火电极安装位、火焰检测探头安装位均采用标准化接口尺寸，可适配不同类型的燃气、燃油供给管路以及常规的点火与检测配件。设计过程中充分考虑了高温工况下的结构热变形问题，

　　筒体连接位置均设置了热膨胀补偿间隙，法兰连接面采用耐高温密封垫片，避免长期高温运行后出现焊缝开裂、密封失效的问题；整体安装支座采用下置式承重结构，支座上预留的地脚安装孔可根据现场安装基础调整固定位置，能够抵消部分管路传递的振动，保证燃烧器长期运行的结构稳定性。不同于小型民用燃烧器的紧凑化设计思路，该大功率燃烧器头在设计时优先保障了燃料与空气的混合均匀度，通过调整内部导流叶片的角度与排布位置，可实现不同负荷下的空燃比适配，在30%-100%负荷调节区间内都能保持稳定的燃烧状态，减少不完全燃烧产生的污染物排放；同时无风扇的结构设计去掉了本体上的运动部件，大幅降低了设备日常维护的频次，适合在连续运行的工业供热场景中使用，

　　避免因本体风机故障造成整套热力系统非计划停机。在安装边界方面，该燃烧器头的筒体长度、法兰外径均按照工业炉常规安装尺寸设计，现场改造替换时无需对原有炉墙安装座进行大规模改动，仅需核对法兰螺栓孔位与燃料接口尺寸即可完成适配；后端管路连接区域预留了足够的操作空间，方便现场进行管路接驳、阀门安装以及后期的检修操作，整体结构的重心落在下置支座的支撑范围内，安装后无需额外设置辅助支撑结构即可保持稳定。从实际应用反馈来看，这类外置风源的燃烧器头在使用高温预热空气的场景中优势尤为明显，外接风机可单独做耐高温防护处理，避免高温送风对本体风机部件造成的寿命损耗，同时独立的风路设计可根据炉膛压力动态调整送风量，配合燃烧控制器实现更精准的负荷调节，满足工业生产中对热力输出稳定性的严苛要求。
