双筒连接支撑连杆结构设计

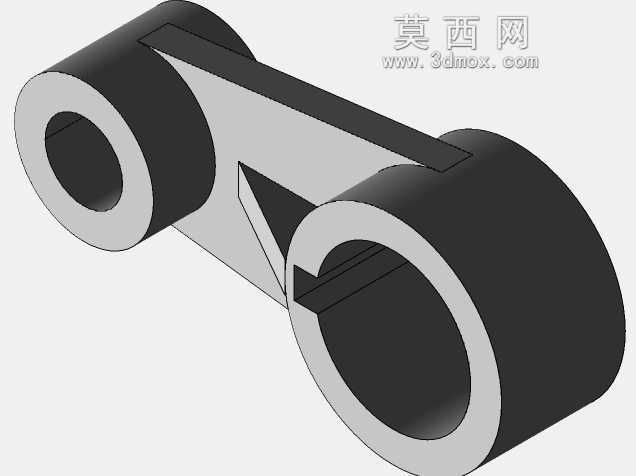

　　这类双筒式连接支撑构件，常见于轻工输送设备、小型传动机构的铰接点位，承担两个相对转动部件之间的力传递与运动约束作用，区别于单耳式连杆，两端的同轴筒状结构可以直接套装在固定销轴上，无需额外加装轴套衬套的预装位，自身筒壁厚度就预留了耐磨层的加工余量，在低速轻载的传动场景中，能减少装配时的零件数量，降低现场安装的对位难度。从结构受力角度看，中间的连接臂采用了变截面的过渡设计，靠近两端筒座的位置臂厚更大，向中间段逐步收窄，同时在臂身一侧加设了三角形加强筋，这个设计并非冗余，当连杆承受往复推拉载荷时，应力集中最容易出现在筒座与连接臂的交接焊缝位置，加强筋刚好覆盖了应力扩散的核心区域，能避免长期交变载荷下出现根部开裂的问题。

　　两端的筒体内孔是核心的安装基准面，加工时需要保证两个内孔的轴线平行度控制在0.02mm以内，否则安装后会出现销轴卡滞、转动阻力过大的问题，其中一端的筒壁上开有轴向通槽，这个结构是为了快速装配设计的，安装时不需要从销轴端部逐步套入，可以直接从销轴径向卡入后，再通过紧固件收紧槽口完成固定，大幅缩短设备维保时候的拆装时间，尤其适合需要频繁更换易损件的工位。在安装边界上，这类构件的外轮廓没有突出的锐角，所有转角位置都做了R3以上的圆角过渡，一方面是避免加工和装配过程中割伤操作人员，另一方面也能减少热处理过程中的应力集中点，降低零件淬火后的开裂风险。两个筒体的外圆直径保持一致，连接臂的下表面与筒体外圆最低点齐平，

　　安装时可以直接贴靠在设备的基准安装面上做临时定位，不需要额外设计支撑工装来托举构件，单人就能完成对位锁紧操作。实际应用中，这类构件常替代传统的焊接式连杆，整体一体加工成型的结构不存在焊缝脱开的隐患，在食品包装输送线、小型自动化移栽机构、纺织机械的排线传动组里都能见到同类结构，它的载荷传递路径非常直接，推拉作用力从一端筒体的内孔壁传入，通过中间的加强连接臂传递到另一端筒体，没有多余的力流转折，能量损耗比多零件拼接的连杆更小，往复运动的响应速度也更快。设计时需要重点关注筒体内孔的表面粗糙度，一般要求达到Ra1.6，这样和销轴配合时的磨损速度会大幅降低，不需要频繁更换衬套，槽口的收紧间隙一般预留0.2-0.3mm，既保证锁紧时能抱紧销轴，

　　又不会因为间隙过大导致槽口两侧受力不均出现变形。连接臂的厚度需要根据实际传递的扭矩来核算，常规轻载场景下臂厚取筒体壁厚的1.2倍即可满足强度要求，如果是冲击载荷较大的工位，还可以在臂身的另一侧对称加设加强筋，进一步提升整体的抗扭刚度。
