交错式立体几何创意结构造型设计

　　这类交错式立体几何构型，在工业设计领域常作为结构验证的基准样件使用，不少设备的外观装饰件、工装定位的基准标识块、甚至是特种连接件的构型推演，都会先从这类空间交错结构入手做力学与空间适配性验证。从实际应用场景来看，这类结构首先会出现在工业产品的外观装饰模块上，比如高端设备的操作面板装饰件、工业展台的立体标识构件，利用其多面可视的对称特性，在不同观测角度都能呈现规整的视觉效果，不需要额外做角度适配调整，就能满足多视角下的视觉一致性要求。

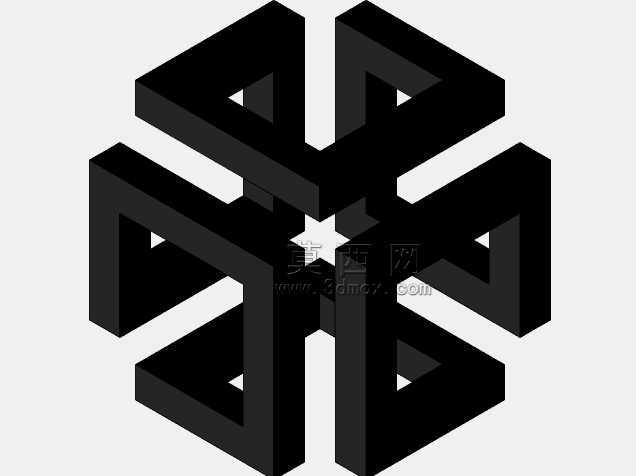

　　从设计思路层面拆解，这个构型采用了六向对称的空间布局，六个方向的弯折构件沿中心轴线呈等角度分布，每个构件的弯折角度完全一致，相邻构件之间的间隙均匀控制，既保证了整体结构的对称性，也避免了构件之间的空间干涉。做这类结构建模的时候，首先要确定中心基准面，六个伸出端分别对应三维空间的三个正交轴向的正负方向，每个方向的构件采用等截面的矩形型材路径扫掠生成，弯折处采用等半径的圆角过渡，避免应力集中的同时，也让整体线条更流畅。

　　在功能特性上，这类对称交错结构具备很好的力学均衡性，六个方向的受力可以通过中心区域均匀分散，不会出现单侧应力集中的问题，如果采用金属材质加工成实体件，可以作为多向连接的转接座使用，每个伸出端都可以设计安装接口，用来连接不同方向的杆件或者传感器支架，相比传统的方形转接块，这种结构的自重更轻，六个方向的安装面处于同一空间半径上，安装定位的时候不需要做额外的尺寸换算，直接以中心为基准就能快速找正。

　　关于外形尺寸与安装边界，这类构型的外接轮廓为正六向对称结构，整体外接圆直径可以根据实际使用场景缩放，常规作为装饰标识使用时，外接轮廓尺寸控制在100mm到300mm区间即可，安装时可以利用任意一个伸出端的端面作为固定面，固定面的安装孔位可以根据安装基体的螺孔位置做适配调整，需要注意的是，安装时要保证结构的中心轴线与安装面垂直，避免多视角下出现视觉偏移。如果作为机械转接构件使用，需要根据实际承载需求调整构件的截面尺寸，每个弯折处的内圆角半径不小于构件截面厚度的0.3倍，避免加工时出现应力断裂的问题，构件之间的间隙要预留至少2mm的装配余量，防止加工误差导致构件之间出现干涉卡滞。

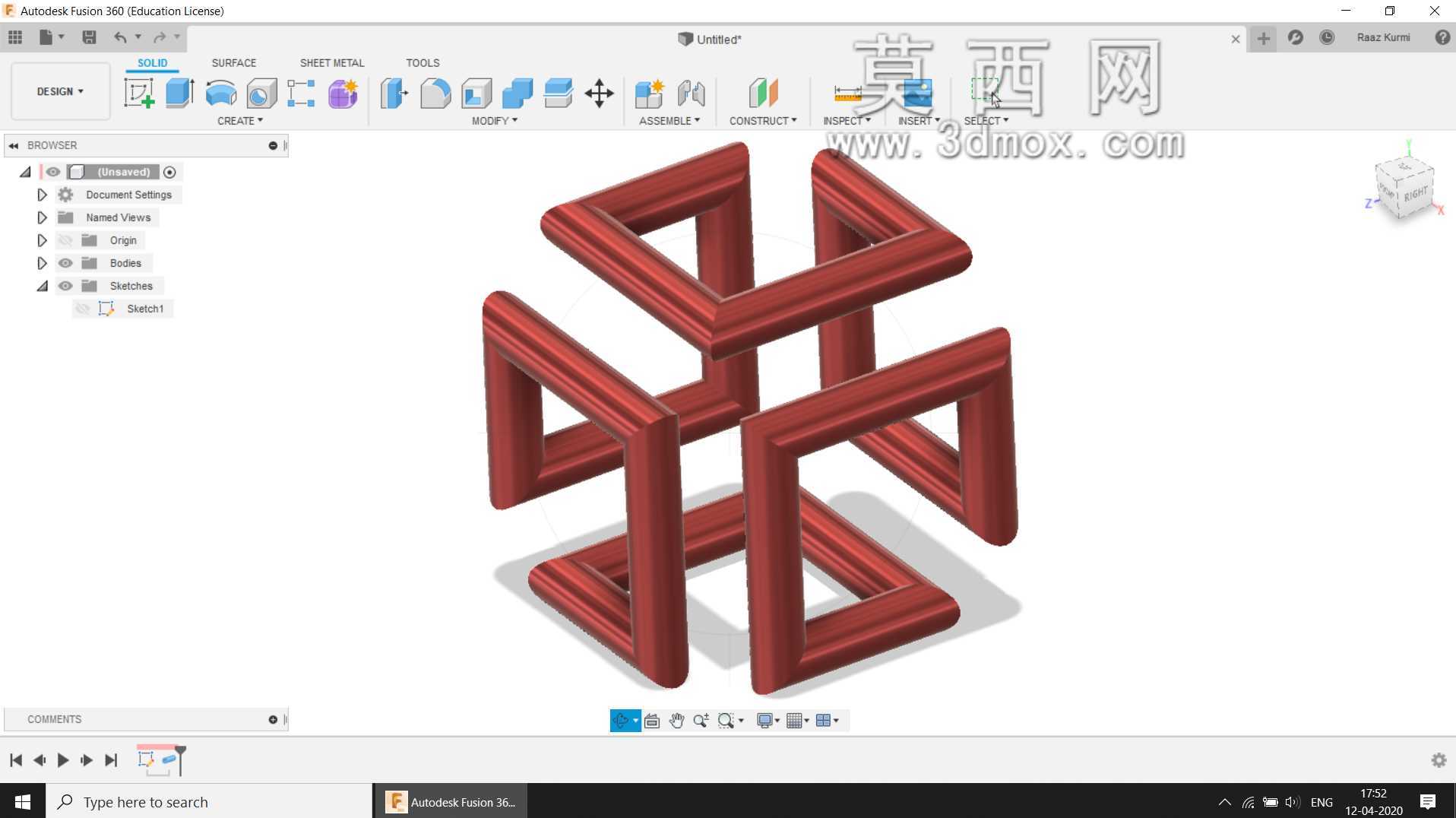

　　在实际建模过程中，这类结构很容易出现路径扫掠时的自相交问题，需要在绘制草图阶段就严格控制每个弯折段的路径长度，确保每个方向的构件路径长度完全一致，扫掠截面的轮廓要与路径保持垂直，避免生成扭曲的实体。另外，这类结构如果用于3D打印加工，不需要额外添加支撑结构，因为每个伸出端都有自支撑的倾斜角度，打印时可以直接成型，减少后处理的工作量。如果采用机加工方式制作，建议采用分体加工后拼接的方式，因为整体加工时内部的交错间隙很难通过铣削加工到位，分体加工后再通过定位销拼接，可以保证整体的尺寸精度，拼接处的接缝可以设计在构件的非可视面，不影响整体的外观效果。

　　从空间适配的角度来说，这类结构的中心区域是完全贯通的，可以根据使用需求穿设线缆或者管路，作为设备走线的分线支架使用，六个方向的间隙可以作为线缆的引出通道，相比传统的分线块，这种结构的线缆排布更规整，每个方向的线缆都有独立的引出空间，不会出现线缆缠绕的问题。在做结构验证的时候，还可以在每个构件的表面粘贴应变片，测试多向受力下的应力分布情况，为后续的复杂多向连接结构设计提供数据参考。
