扭绞环形结构小苞片构件设计

　　这类扭绞环形构件常出现在需要柔性密封、环形衬垫或者装饰性包覆的机械配套场景中，比如流体管路的端部密封衬圈、手持设备的防滑握持环、装饰类五金的环形包覆件，部分轻工设备的传动缓冲环也会采用类似扭绞结构来提升环体的周向形变能力，避免普通光滑圆环在受径向挤压时出现局部折皱、密封失效的问题。从结构设计逻辑来看，该构件采用多股条带沿环形路径连续扭绞成型的方案，区别于传统整环切削或者注塑成型的光滑环体，扭绞结构让环体的每一段条带都形成连续的螺旋走向，当环体受到径向压力时，扭绞的条带可以通过微小的周向转动、条带间的微量错位来分散应力，不会像整环那样在受力点出现应力集中导致的开裂或者永久变形。设计过程中首先要确定环体的中心回转直径，

　　这个尺寸直接匹配安装位置的轴径或者槽宽，安装边界需要预留环体截面直径10%左右的压缩余量，因为扭绞结构的环体在装入对应环形槽时，条带间的间隙会被压缩，整体环的外径会有微小收缩，内径会相应胀大，如果安装槽的尺寸公差卡得过死，装配时会出现卡滞，甚至强行压入后条带出现错位，破坏原本连续的扭绞纹理，影响使用性能。条带的截面尺寸设计需要结合使用场景的受力需求，如果是用作密封衬圈，条带截面可以设计为扁圆形，增大与安装槽上下端面的接触面积，提升密封效果；如果是用作握持防滑环，条带截面可以设计为带微小圆弧凸起的形状，扭绞后形成的连续凹凸纹理可以增大与手部的摩擦力，同时螺旋走向的纹理不会像轴向凸棱那样在握持转动时硌手。在建模过程中，

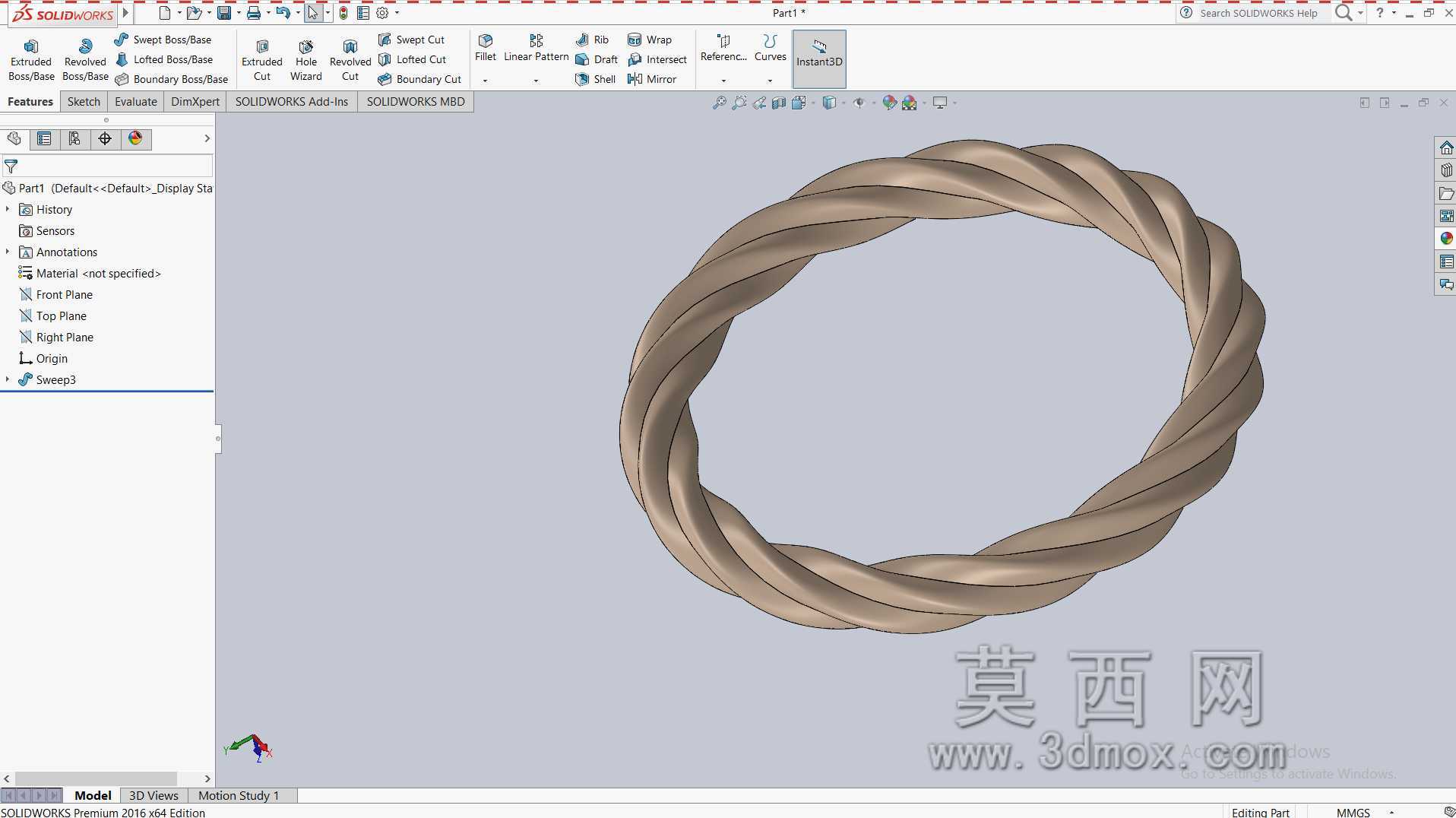

　　需要先绘制环形的中心扫掠路径，再根据扭绞股数确定单根条带的螺旋导程，导程过小会导致条带扭绞过度，局部出现褶皱甚至自相交，导程过大则扭绞特征不明显，无法发挥应力分散的作用，通常导程设置为环体中心周长的1/4到1/3之间，既能保证连续的扭绞纹理，又不会出现建模特征失败的问题。条带之间的拼接位置要做圆角过渡处理，避免尖锐棱边在受力时出现应力集中，尤其是用作密封件的场景，尖锐棱边会在反复挤压后出现微裂纹，缩短构件的使用寿命。实际应用中，这类扭绞环形构件如果用在流体密封场景，材质通常选用丁腈橡胶或者硅胶，依靠扭绞结构形成的多道连续接触环带，比普通O型圈的密封路径更长，在有微小颗粒杂质的流体环境中，杂质可以暂时容纳在条带扭绞形成的凹槽内，

　　不会直接卡在密封面之间造成密封面划伤，这也是这类结构相比普通光滑环的优势之一。如果用在五金装饰场景，材质可以选用铝合金或者不锈钢，通过扭绞形成的金属纹理不需要额外做表面滚花处理，一次成型即可获得均匀的防滑纹理，同时金属材质的扭绞环经过表面抛光或者喷砂处理后，装饰质感也优于普通光滑圆环。安装时需要注意，这类扭绞环不能沿轴向强行撑开套入轴件，因为扭绞的条带在轴向受力时会出现解扭趋势，导致环体的扭绞角度发生变化，正确的安装方式是沿径向缓慢挤压环体，让条带间产生微量错位缩小环径，卡入安装槽后再缓慢松开，让环体自然回弹贴合槽壁，这样可以保证安装后扭绞纹理均匀，受力分布一致。在结构校验阶段，需要重点校核环体在最大压缩量下的条带应力，确保每一段条带的形变都在材质的弹性形变范围内，避免出现永久变形，同时要验证扭绞凹槽内的异物容纳能力，针对使用场景的杂质颗粒大小，调整条带扭绞形成的凹槽深度，确保杂质不会被挤压到密封接触面之间。
