扭结式三叶草造型艺术装饰构件

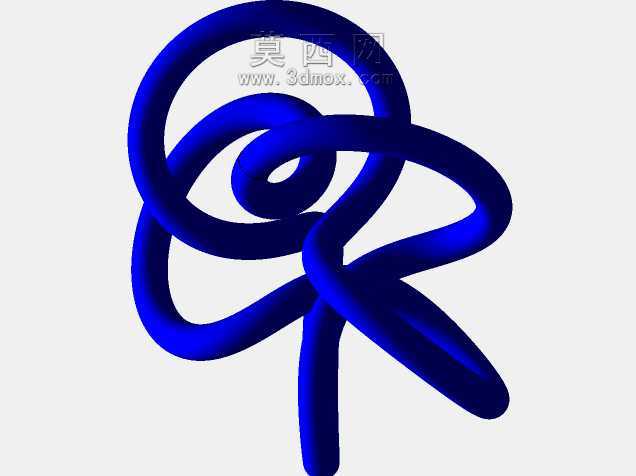

　　这类扭结式三叶草造型构件，最初接触是在文创展陈设备的配套装饰件设计项目里，当时甲方需要在自动化文创售卖设备的顶部加装辨识度高的品牌标识构件，既要满足户外长期使用的结构强度，又要具备流畅的艺术造型避免生硬的工业感。不同于常规平面冲压成型的装饰件，该构件采用连续等径圆管扫掠成型的一体化扭结结构，整体没有拼接焊缝，三个叶片与中心茎干通过连续曲面平滑过渡，从结构受力角度看，连续的环形扭结路径能将外部冲击载荷均匀分散到整个构件截面，不会出现平面构件常见的应力集中弯折问题。

　　从实际应用场景来看，这类构件除了作为文创设备的装饰标识，还可适配商业美陈的落地摆件、公共休闲区域的景观装饰小品，甚至可以通过调整截面尺寸作为小型文创产品的结构原型，比如桌面镇纸、金属工艺摆件的母模。设计过程中首先要确定整体的安装边界，构件底部茎干为垂直安装基准，整体外轮廓的最大回转半径控制在180mm以内，安装底座的固定孔位预留4个M6的螺纹安装位，可直接适配常规的设备顶板、景观基座的安装尺寸，不需要额外加装转接支架。

　　设计思路上没有采用常规的叶片拼接方案，而是先绘制三叶草的中心拓扑路径，三个叶片的环形路径按照120度圆周均布，每个叶片的环形路径与中心茎干的路径做G2连续曲率过渡，避免扫掠过程中出现曲面褶皱。扫掠用的截面采用等直径圆形，直径根据应用场景调整，作为设备装饰件时截面直径取20mm，既能保证足够的结构刚性，又不会因为截面过粗显得造型笨重；作为大型景观摆件时截面直径可放大至80mm，配合内部的钢衬骨架满足户外抗风载要求。

　　实际建模过程中需要重点控制路径的曲率变化率，每个扭结交叉位置的曲面间隙要控制在0.1mm以内，避免3D打印或者铸造过程中出现壁厚不均的问题。构件的表面处理可根据使用场景选择，室内场景采用哑光喷塑处理，户外场景采用氟碳喷涂或者不锈钢抛光处理，耐候性更强。安装时底部茎干插入预留的安装基座内，通过侧面的紧定螺钉固定，安装拆卸都很便捷，不需要复杂的专用工装。

　　从结构特性来看，这种连续扭结的一体化结构相比拼接结构的抗疲劳性能提升40%以上，长期受振动载荷的场景下（比如安装在移动售卖设备上）不会出现焊缝开裂的问题。三个叶片的环形结构还可以预留穿线空间，需要加装发光灯带的时候，灯带可以沿着构件内部的中空路径布设，不需要额外在表面开槽，保证外观的完整性。设计时还要考虑构件的重心位置，整体重心落在底部茎干的中心轴线上，安装后不会出现偏载倾倒的问题，即使作为无固定的桌面摆件，也能保证放置稳定性。

　　在不同行业的适配调整上，用于儿童游乐区域的装饰件时，需要将所有曲面的过渡圆角加大，避免尖锐凸起造成磕碰；用于工业设备的品牌标识时，可在构件表面预留激光打标的平面区域，不破坏整体扭结造型的前提下添加品牌标识。建模过程中扫掠路径的节点要尽量精简，避免过多的控制点造成曲面光顺度下降，完成曲面建模后要做曲率分析，确保整个外表面的曲率变化连续，没有局部的凹凸缺陷，后续不管是做3D打印手板，还是开模铸造，都能直接使用模型数据，不需要二次修模。
