手轮式内螺纹连接直通闸阀结构

　　在民用给排水、暖通循环、工业低压流体输送的管路系统里，这类手轮驱动的内螺纹闸阀是出镜率极高的通断控制部件，和球阀、截止阀的调节逻辑不同，闸阀的核心作用是实现管路的全开或全关，并不适合做节流调节——如果长期在半开状态下工作，闸板受介质冲蚀磨损的速度会大幅提升，密封面很容易出现沟槽泄漏，这是现场选型和运维时最容易踩的误区。从结构设计来看，这款闸阀采用的是明杆？不对，看手轮和阀杆的配合结构，是暗杆楔式单闸板的构型，阀杆的升降螺纹藏在阀腔内部，和输送介质直接接触，这种设计的优势是整体安装长度更短，阀杆升降时不会向外伸出额外的轴向长度，对于安装空间局促、管井内垂直布置或者外部有保温层包覆的管路场景非常友好，不会因为阀杆伸出刮碰保温层或者周边管线。

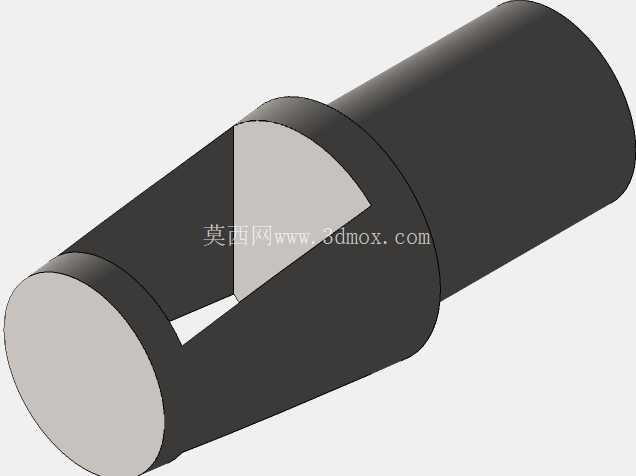

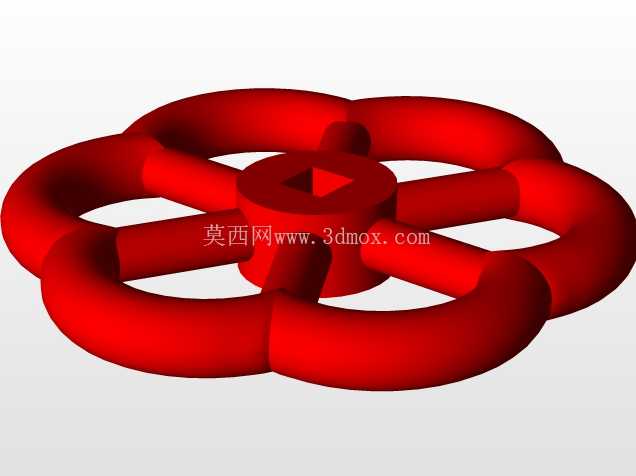

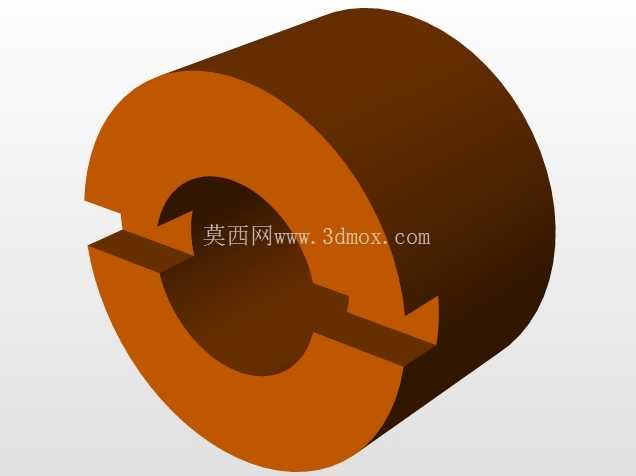

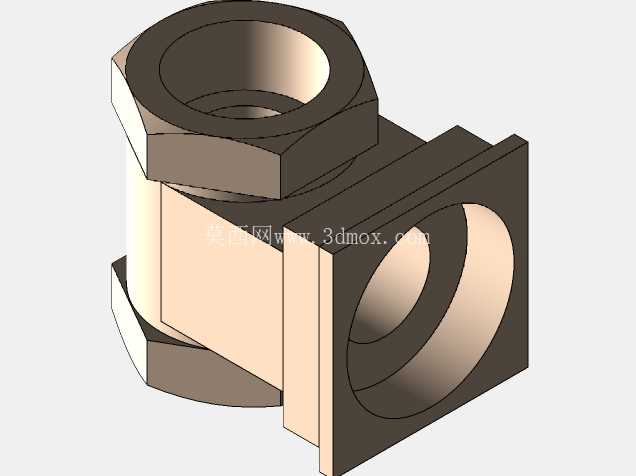

　　阀体两端的内螺纹连接结构，适配低压流体输送用镀锌焊接钢管或者硬质PVC管路的螺纹连接，公称通径覆盖DN15到DN50的常用家装、小型工业管路规格，安装时不需要额外焊接法兰，只需要在螺纹处缠绕聚四氟乙烯密封带，用管钳拧到规定力矩即可，后期维护拆卸也比法兰连接更便捷。手轮部分采用轮辐式的六筋结构，轮缘做了圆弧过渡，没有尖锐棱角，操作人员戴劳保手套转动时不会卡挂织物，手轮和阀杆的配合处设置了四方传动段，配合防松螺母锁紧，即使长期开关操作出现磨损，也可以单独拆换手轮不需要更换整个阀杆组件。阀盖和阀体的连接采用法兰式螺栓压紧结构，中间夹置耐温橡胶或者石棉橡胶密封垫片，当阀杆填料出现泄漏时，可以在管路带压（低压工况）的状态下稍微压紧阀盖的压紧螺母，实现不停机补漏，这也是低压闸阀常用的密封补偿设计思路。闸板的密封面采用铜合金堆焊或者整体铜质结构，和阀体上的密封座配合形成硬密封，相比软密封结构，硬密封闸阀可以耐受更高的介质温度，在热水、蒸汽冷凝水、低压油品输送场景下的使用寿命更长，不会因为介质温度过高出现密封件老化变形的问题。

　　从安装边界来看，这款闸阀的手轮最大回转直径比阀体通径大3倍左右，安装时需要在手轮操作侧预留至少1.5倍手轮直径的操作空间，方便操作人员双手发力开关阀门，尤其是管路内有压力时，全开全关的操作需要足够的力矩空间，不能把阀门装在紧贴墙面或者其他设备的死角里。流体通道部分采用直通式等径设计，闸板完全升起后，阀腔内部的通流截面和连接管路的内径基本一致，介质流过时的局部阻力系数非常小，几乎不会产生额外的压力损失，这也是闸阀在长距离输送管路上被广泛用作主干路通断阀的核心原因——相比截止阀的S形流道，闸阀的直通流道在大流量输送时的能耗优势非常明显。

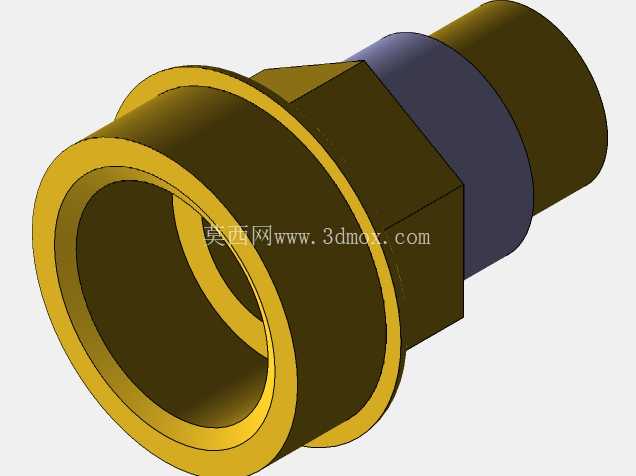

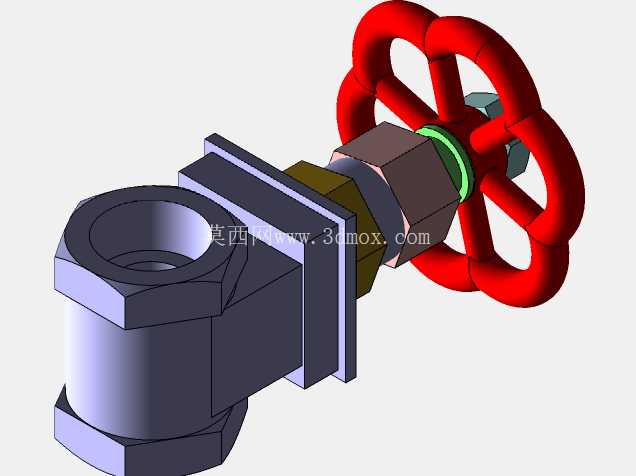

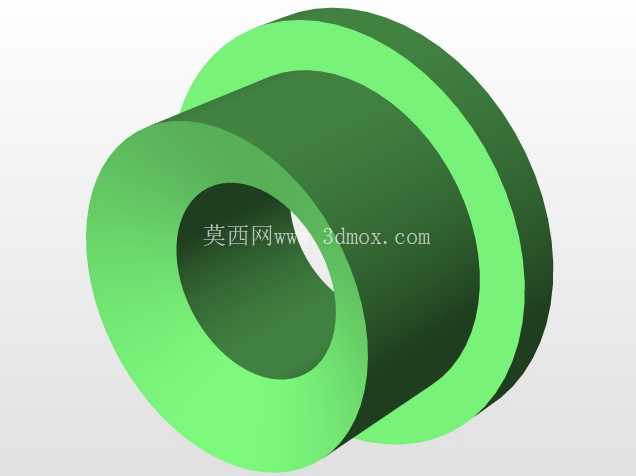

　　在建模逻辑上，这个模型把阀体的铸造圆角、螺纹退刀槽、手轮的拔模斜度都做了还原，没有做过度的简化，阀体两端的六角结构是专门为安装时管钳夹持设计的，拧动螺纹时不会因为夹持力过大损坏阀体的铸造表面，阀杆和手轮之间的绿色密封环是填料压盖的指示结构，现场运维时可以通过这个压盖的位置判断填料的压紧余量，避免压得过紧导致阀杆转动阻力过大。日常运维中，这类闸阀如果长期处于全开状态，需要每隔3到6个月做一次全行程开关动作，避免闸板和阀座因为长期接触出现水垢、锈迹粘结，导致紧急关断时卡涩无法到位，尤其是供暖管路里的闸阀，停暖期如果一直保持全开，很容易在密封面处结垢，第二年供暖时出现关不严的内漏问题。
