带颈凸面四孔连接法兰盘结构设计

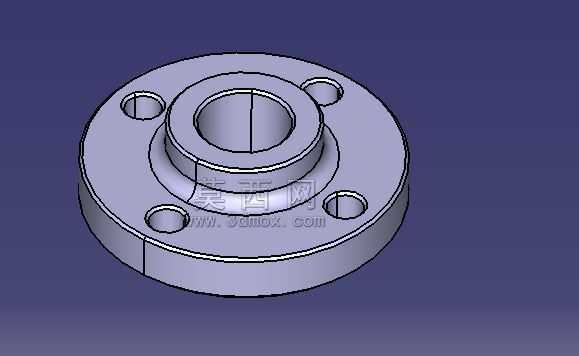

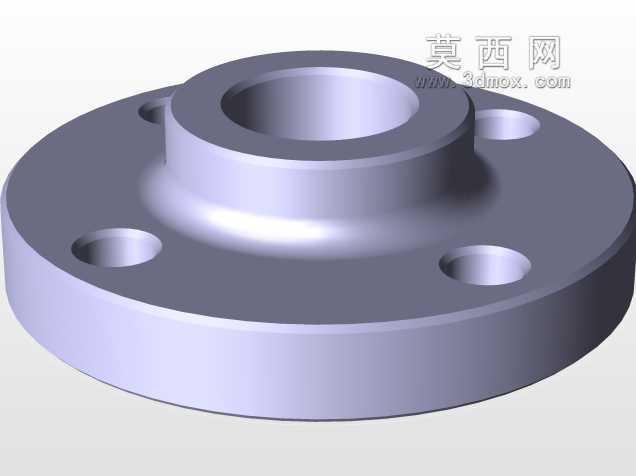

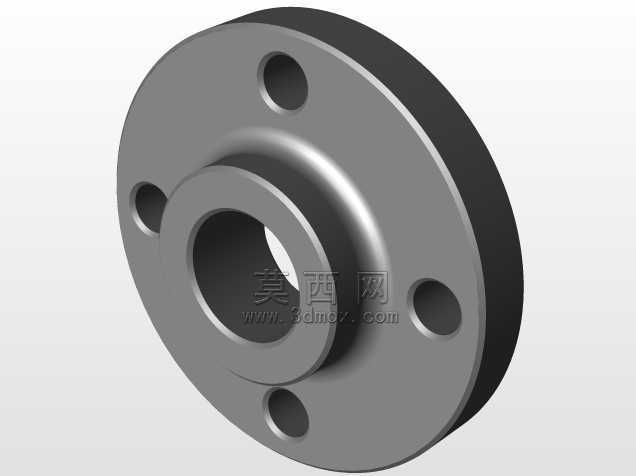

　　这类带颈凸面法兰是管路连接系统里的核心承压连接件，日常在石化输送管线、市政给排水管网、工业蒸汽管路、液压泵站管路里都能见到它的身影，核心作用是实现两段管路或者管路与阀组、泵体、罐体接口之间的刚性密封连接，相比平焊法兰，颈部的过渡结构能大幅降低接口位置的应力集中系数，在中高压管路工况下的结构可靠性表现更突出。从结构设计逻辑来看，法兰盘的主体采用圆盘式基座搭配中心凸起颈段的结构，中心通孔为流体通行的通道，颈段的内径与对接管路的内径保持一致，避免通径变化带来的流阻增大、介质紊流问题，颈段外壁做了圆弧过渡处理，和圆盘基座衔接位置没有直角突变，能有效分散管路运行时产生的轴向拉力、径向弯矩以及内部介质压力带来的周向张力，

　　避免长期交变载荷下出现焊缝开裂或者基座变形的问题。法兰盘基座上均匀分布四个螺栓通孔，孔位采用圆周等角度排布，安装时四个螺栓同步预紧，能让法兰密封面的压应力分布更均匀，不会出现局部压合不实导致的介质渗漏问题，四孔的排布方式相比更多孔位的法兰，安装对位更便捷，在中小通径的管路场景里，安装效率能提升不少，同时也能减少紧固件的使用成本。密封面采用凸面结构，也就是常说的突面形式，密封面比法兰基座平面高出一定尺寸，安装时配合非金属垫片或者金属缠绕垫片，螺栓预紧后垫片被压合在凸面与对接法兰的密封面之间，凸面的窄密封带能让单位面积的预紧压力更高，即使在压力波动的工况下也能保持稳定的密封性能，同时凸面结构也能对垫片起到定位作用，

　　避免安装时垫片偏移导致的密封失效。从安装边界来看，这类法兰的颈段外径、圆盘基座外径、螺栓孔中心圆直径、螺栓孔直径、密封面外径、颈段高度、法兰整体厚度这些参数都需要和对接的管路、配对法兰严格匹配，建模时需要重点保证四个螺栓孔的位置度公差，避免现场安装时出现螺栓无法穿入的问题，颈段的端部通常采用焊接方式和对接管路连接，建模时预留的焊接坡口尺寸也需要符合焊接工艺要求，保证焊脚高度满足承压强度要求。在实际选型应用中，这类四孔带颈法兰通常适配中小通径的中低压管路，在压缩空气管路、循环水管路、低压蒸汽管路里应用非常广泛，设计时除了要保证结构强度满足公称压力下的承压要求，还要考虑安装空间的限制，法兰圆盘的外径不能超出安装区域的空间边界，

　　螺栓孔的位置要预留足够的扳手操作空间，方便现场施工时完成螺栓的预紧操作。另外，法兰的中心通孔与颈段的同轴度、密封面与中心通孔的垂直度都是建模时需要重点控制的形位公差，如果同轴度偏差过大，会导致管路对接后出现错位，产生额外的安装应力；如果密封面垂直度不足，会导致密封面压合不均匀，出现局部渗漏的问题。颈部的壁厚设计也需要结合公称压力做校核，既要保证承压能力，也要避免壁厚过大带来的材料浪费、整体重量增加的问题，过渡圆弧的半径不能过小，否则会在应力集中位置产生疲劳裂纹，影响法兰的整体使用寿命。在管路系统运行过程中，法兰位置除了承受内部介质的压力，还要承受管路热胀冷缩带来的位移应力、设备运行传递的振动载荷，带颈的结构相比平焊法兰，能更好地吸收这些交变载荷，减少接口位置的疲劳损伤，这也是这类法兰在很多工况下替代平焊法兰的核心原因。建模过程中，螺栓孔的边缘做了微小的倒角处理，避免安装时螺栓穿入过程中刮伤螺栓螺纹，同时也能去除机加工产生的毛刺，密封面的表面粗糙度需要控制在合理范围内，过于粗糙会导致垫片压合后存在微观间隙，过于光滑则会导致垫片和密封面之间的摩擦力不足，压力波动时容易出现垫片移位。
