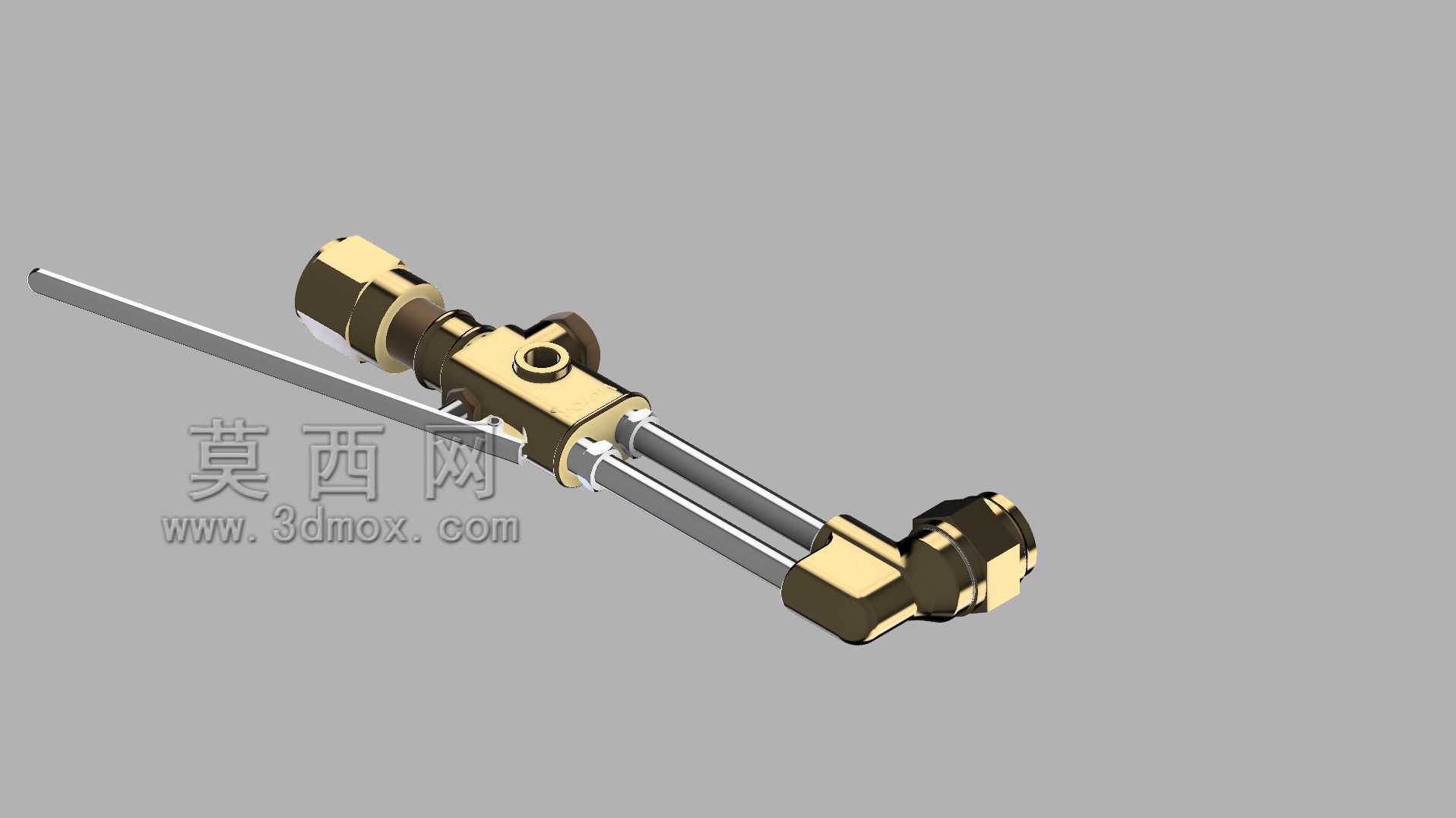

等压式气焊割炬结构三维设计

　　这款焊割炬的三维结构设计，完全围绕现场金属加工作业的实际操作需求展开，在建模阶段就充分考虑了不同作业场景下的使用边界。从结构组成来看，整体采用杆式布局，前端为割嘴连接端，中部集成燃气与氧气的混合腔体及调节阀组，后端为双管路进气接口，分别对应预热氧、切割氧与燃气通路，各通路在阀体内做独立流道设计，避免不同介质串压引发的作业风险。在实际应用场景中，这类焊割炬主要用于金属结构件的热切割与火焰焊接作业，覆盖车间内钢材下料、施工现场管道切割、维修场景下的金属构件改制等工况，作业时可通过调节阀组精准控制预热火焰的能率，配合切割氧通路的快速启闭，实现不同厚度碳钢、低合金钢材的直线或曲线切割，也可关闭切割氧通路调整为焊接火焰，完成薄钢板的钎焊、

　　气焊作业。设计过程中，首先对操作握持段做了人机工程适配，将调节阀的旋钮位置设置在单手握持时拇指可直接触碰的范围内，作业过程中无需大幅度调整手部位置即可完成火焰调节，降低长时间作业的操作疲劳。针对管路连接部分，所有接口均采用标准锥面密封结构，建模时严格匹配通用焊割管路的接头尺寸公差，保证与现场现有减压器、胶管的通用性，无需额外加工转换接头即可直接装配使用。外形尺寸方面，整体杆长控制在适配常规手动操作的范围内，前端割嘴安装位与阀体的夹角经过反复调整，既保证作业时操作人员手部与高温切割区域保持足够安全距离，又能让割嘴垂直贴合工件表面时获得清晰的观察视野，避免视线遮挡导致的切割轨迹偏移。混合腔体部分做了流道优化设计，

　　燃气与预热氧在进入混合腔后通过内置的导流结构实现充分均匀混合，避免火焰偏烧、回火等常见故障，阀体外部的金属结构做了加厚处理，可承受作业过程中意外的磕碰，同时兼顾散热需求，长时间连续作业时阀体表面温度不会过高影响握持。后端的双管路接口做了错位布局，避免两根进气胶管在安装后出现弯折干涉，保证气流通畅，接口处的锁紧螺母采用标准六角结构，现场使用普通扳手即可完成紧固与拆卸，无需专用工具。在安装边界上，这款焊割炬的所有外接尺寸均匹配行业通用配件规格，割嘴端可适配不同型号的机用或手动割嘴，更换时仅需拧紧前端锁紧螺母即可完成定位，阀组的调节行程做了精准限位，全开与全关位置均有明确的触感反馈，避免操作时调节过度导致的阀芯损坏。

　　建模过程中对所有运动部件做了干涉检查，调节阀杆在全行程转动过程中不会与周边结构发生摩擦，各密封面的配合公差严格按照气路密封要求设定，保证装配后在额定工作压力下无气体泄漏。考虑到现场作业可能存在的多姿态操作需求，整体结构做了等强度设计，无论是水平切割、垂直仰割还是斜面切割作业，杆体的刚性都能保证割嘴位置稳定，不会出现受力变形导致的切割精度下降。握把部分的结构虽然在模型中做了简化表达，但预留了包覆隔热材料的安装空间，实际装配时可加装隔热护套，进一步提升高温作业环境下的操作舒适度。
