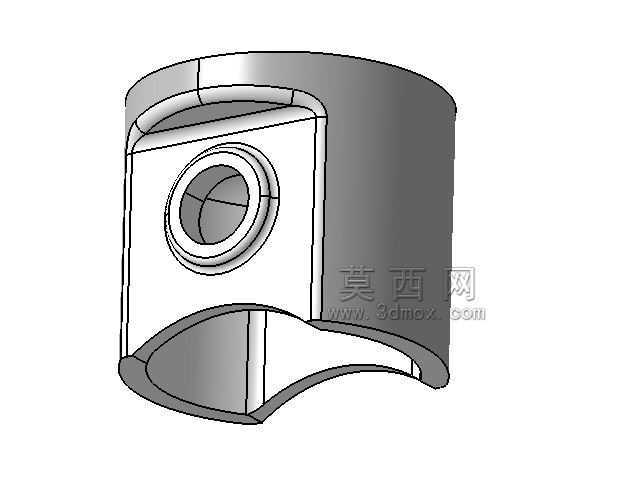

主螺栓安装式活塞结构三维数模

在往复式动力机械、流体增压设备的结构设计场景中，活塞是承担能量转换、介质隔离核心功能的关键部件，本次建模的活塞采用主螺栓安装的连接形式，区别于传统销接式活塞的装配逻辑，更适配高载荷、安装空间受限的紧凑型动力单元设计需求。从实际工况适配角度出发，这类活塞常应用于小型高压空压机、特种内燃机辅助动力腔、液压增压器的往复作动腔中，工作过程中需要沿缸筒内壁做高频往复直线运动，既要承受腔体内介质压力带来的轴向推力，也要兼顾与缸壁配合的密封可靠性，同时还要将作动力通过连接结构传递至配套的曲柄连杆机构，完成动力的输出传递。

设计过程中首先要明确安装边界条件，活塞的裙部外圆为与缸筒配合的导向面，圆柱度公差需要控制在0.02mm以内，避免往复运动中出现卡滞、偏磨问题，裙部的型线采用微变椭圆设计，在常温装配状态下裙部下端预留0.03-0.05mm的配合间隙，可抵消工作状态下热膨胀带来的尺寸增量，保证高温工况下仍能保持顺畅的滑动状态。活塞头部的环形槽结构用于安装密封环与导向环，槽宽尺寸根据配套密封件的截面尺寸设计，槽侧的粗糙度要求达到Ra1.6，保证密封件安装后不会出现异常剪切磨损，同时环形槽的位置避开活塞销座的应力集中区域，避免交变载荷作用下槽根出现疲劳裂纹。

本次采用的主螺栓安装结构，将活塞与动力输出端的连接座通过贯穿螺栓实现刚性连接，区别于传统活塞销的浮动连接形式，这种结构的连接刚度更高，可传递更大的轴向载荷，适合高压比、高转速的工作场景。建模过程中对螺栓安装孔的位置度做了严格约束，孔位与活塞中心轴线的对称度公差不超过0.015mm，保证装配后活塞的受力中心与运动轴线重合，避免侧向分力带来的偏磨问题。活塞侧面的通孔结构为减重与应力释放设计，在保证结构强度的前提下削减了非受力区域的材料厚度，降低活塞整体的往复运动惯量，减少高频往复过程中的惯性冲击，同时孔口位置做了R2的圆角过渡，避免应力集中导致的结构开裂。

从外形尺寸的适配逻辑来看，活塞的总高度根据配套缸筒的有效行程设计，保证活塞运动到上止点时，不会与缸盖发生碰撞，运动到下止点时，密封环不会滑出缸筒内壁的配合面。活塞内部的空腔结构为避让连杆摆动空间设计，空腔的轮廓根据连杆的最大摆动角度做了运动干涉校核，保证全行程范围内连杆与活塞内壁不会发生剐蹭。裙部下端的切边结构是为了适配曲轴箱的避让空间，在活塞运动到下止点位置时，裙部不会与曲轴箱的加强筋发生干涉，同时切边的角度经过优化，可减少活塞往复运动过程中对曲轴箱内润滑油的搅动阻力，降低动力损耗。

建模过程中对所有受力部位的壁厚做了等强度设计，活塞头部承受介质压力的区域壁厚根据最大工作压力做了强度校核，保证爆破压力达到工作压力的3.5倍以上，销座与螺栓连接部位的壁厚做了局部加厚处理，通过圆弧过渡实现力流的平顺传递，避免截面突变带来的应力集中。外圆表面的建模预留了后续表面处理的尺寸余量，可根据实际工况需求做硬质阳极氧化、二硫化钼喷涂等表面处理，提升表面的耐磨性能与减磨效果。密封槽的尺寸建模严格匹配密封件的安装公差，保证密封件压缩量控制在18%-22%的合理区间，既保证密封效果，又避免压缩量过大导致密封件过早老化失效。
