托卡托雷铜圆盘水平进料削片设备结构

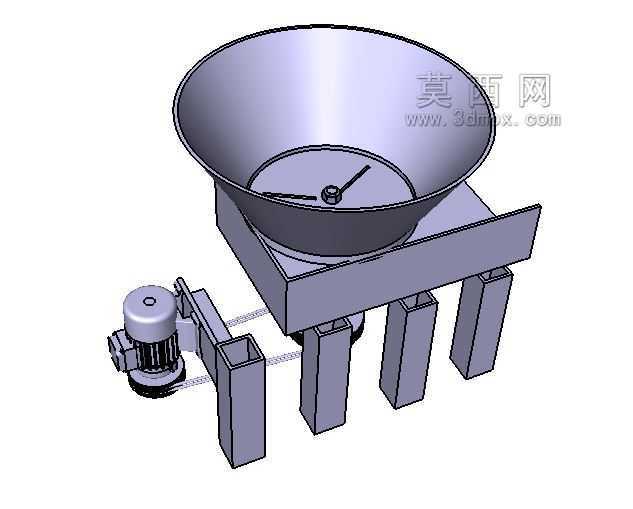

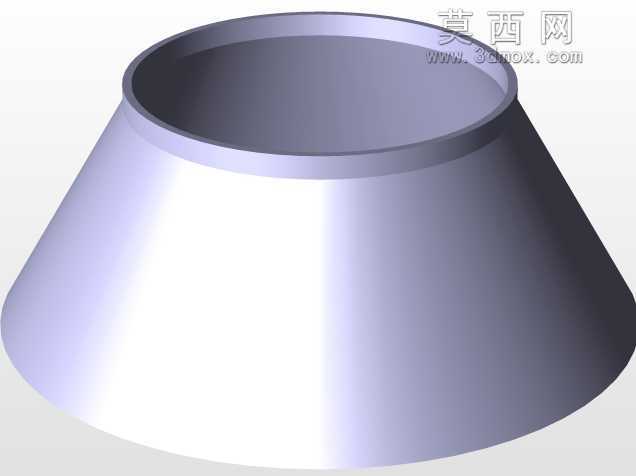

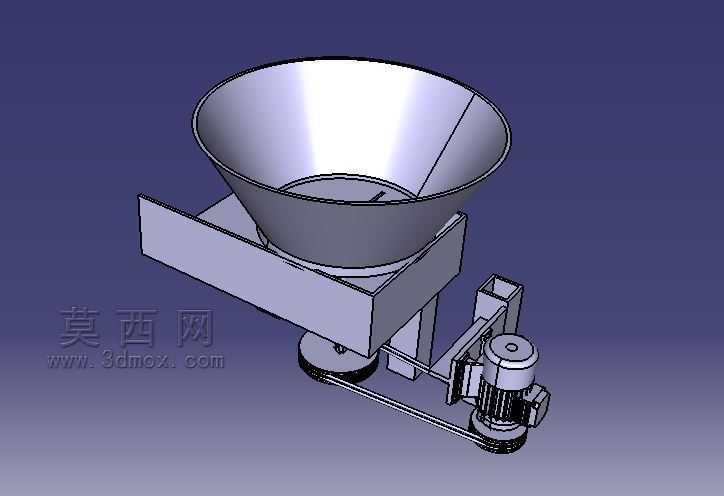

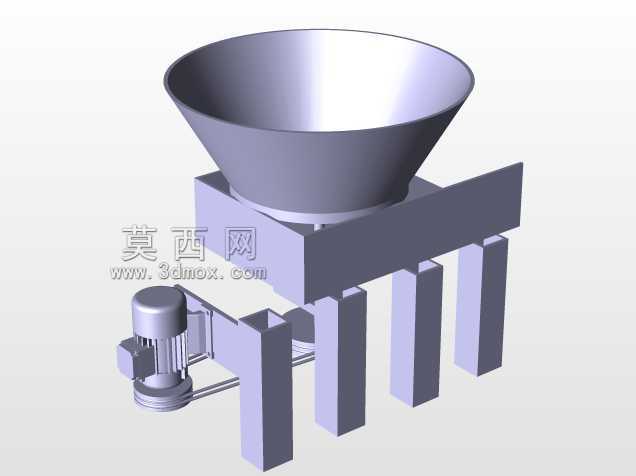

　　在农林剩余物处理、中小型生物质原料初加工场景里，这类水平圆盘式削片结构的适配性往往比斜盘进料机型更友好，尤其针对径级波动不大、进料姿态相对规整的枝桠材、小径木、竹段类原料，水平布置的切削圆盘能让进料输送的衔接更顺畅，不需要额外做大角度的进料导向改向，能减少原料卡滞的概率。从结构布局来看，上部的敞口料斗采用大锥角设计，锥面斜度经过匹配原料堆积安息角设置，既能够容纳一定量的待削原料，避免频繁补料，也能靠原料自重持续向下方的切削圆盘送料，不会出现料斗架桥空转的问题。下方的切削圆盘水平安装在机架上部的承载平台上，盘面上布置的飞刀采用倾斜安装角度，切削时能逐步切入原料，避免整刀硬碰带来的冲击载荷过大问题，同时飞刀的伸出量可通过垫片调整，

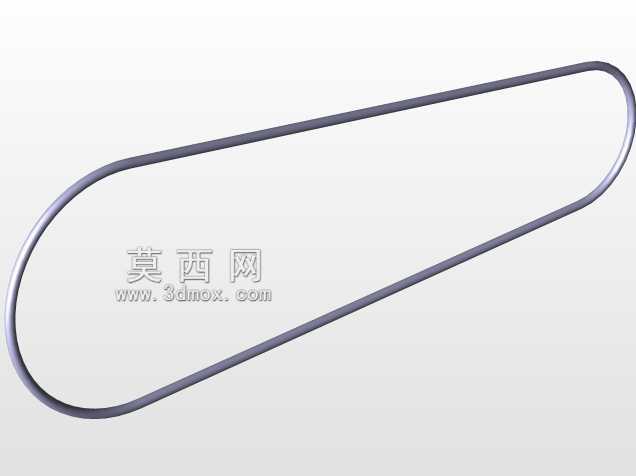

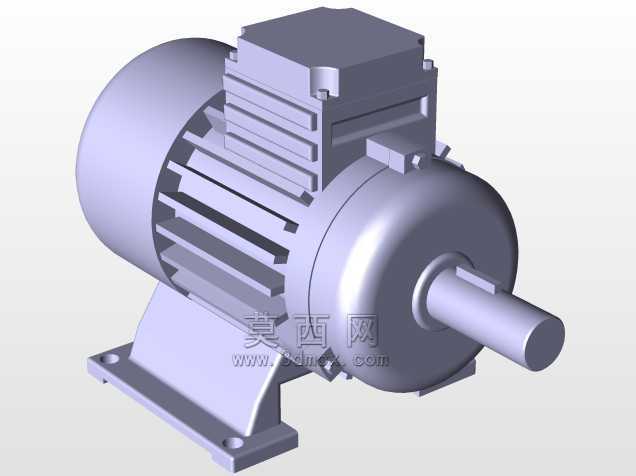

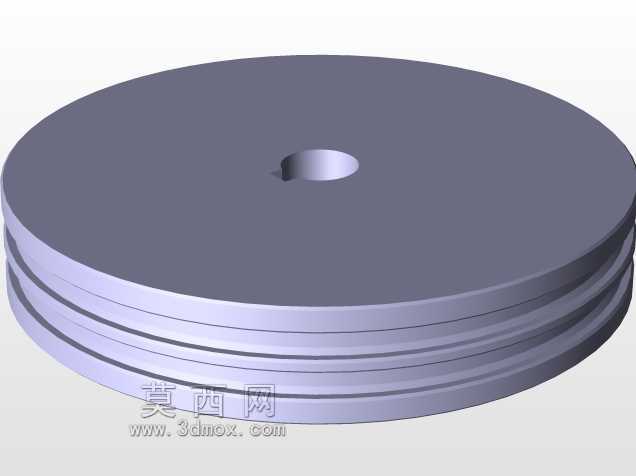

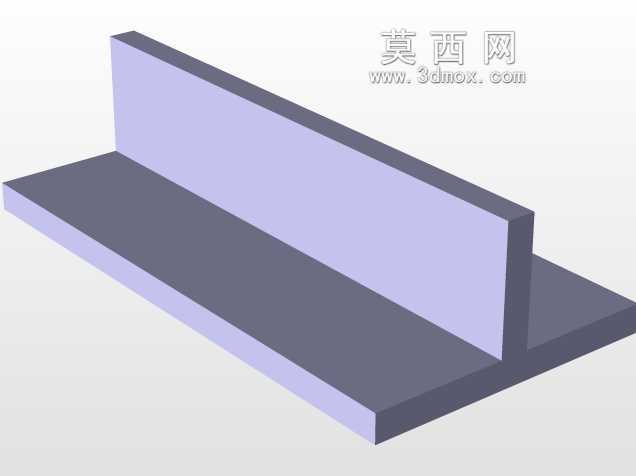

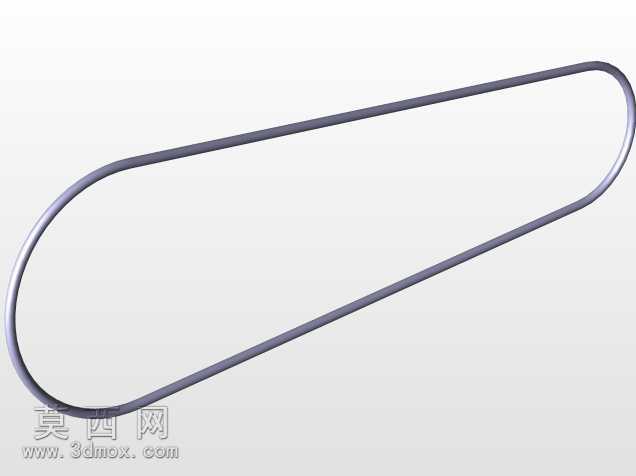

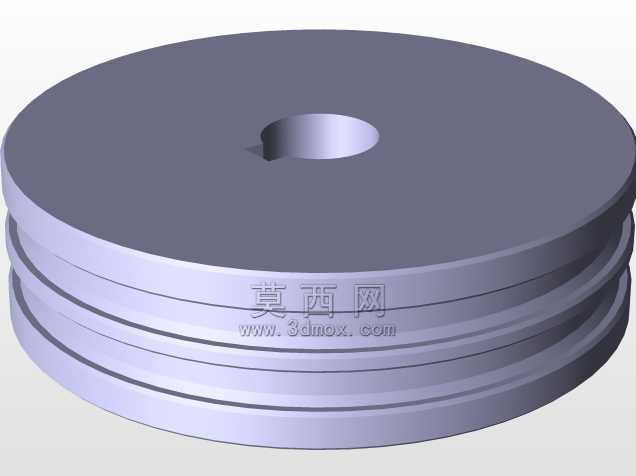

　　能根据所需木片的厚度规格做对应调节，适配不同后续工序对削片粒度的要求。动力传递部分采用电机侧置布局，电机安装在机架侧边的独立安装座上，通过带传动将动力传递到圆盘主轴，带传动的选择一方面能缓冲切削过程中的冲击载荷，保护电机不受瞬时过载的损伤，另一方面也能通过带轮直径的配比匹配圆盘的合理工作转速，让切削线速度保持在合适区间，既保证削片的切口平整，也不会因为转速过高造成不必要的动力损耗、飞屑外溅问题。机架部分采用方管焊接的分体式支腿结构，四个支腿的高度统一，保证整个设备安装后切削圆盘保持水平状态，支腿与上部承载平台之间采用焊接加筋的连接方式，能够承受切削过程中的振动载荷，避免长期运行后焊缝开裂、平台倾斜的问题。从安装边界来看，

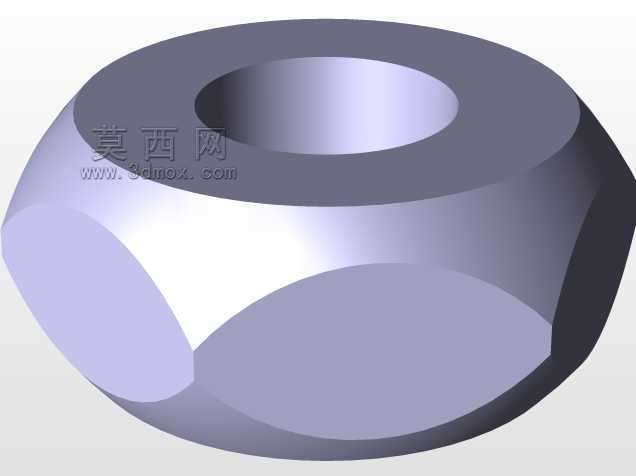

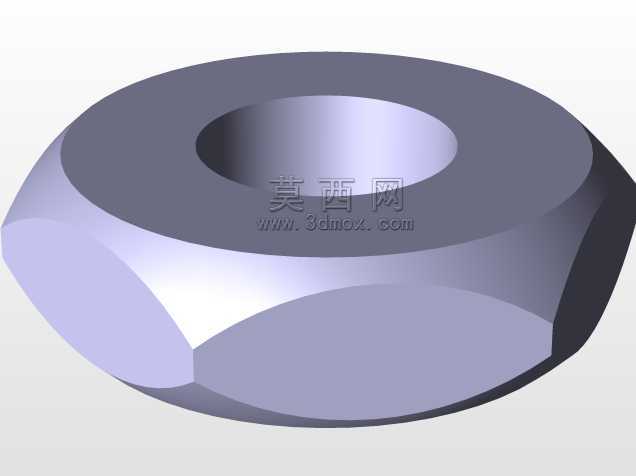

　　设备整体的占地尺寸紧凑，上部料斗的最大外径是整机的最宽尺寸，下方支腿的跨距小于料斗直径，安装时只需要保证支腿落点的地面平整夯实，不需要做特别复杂的混凝土基础，适合移动作业点或者中小型加工车间的灵活布置。设备的进料方向适配常规的水平输送线出料高度，不需要额外抬高输送线的安装位置，出料口设置在圆盘下方的机架间隙位置，削好的成品片靠自重下落，可直接对接下方的出料输送设备或者集料仓，省去了额外的出料拨料机构，简化了整体结构。设计过程中，重点考虑了日常维护的便捷性，飞刀的紧固螺栓从圆盘上部即可操作，更换飞刀时不需要拆除上部料斗的整体结构，只需要打开料斗侧面的检修口就能完成刀片更换、间隙调整的操作；电机的安装座预留了带轮张紧的调节行程，

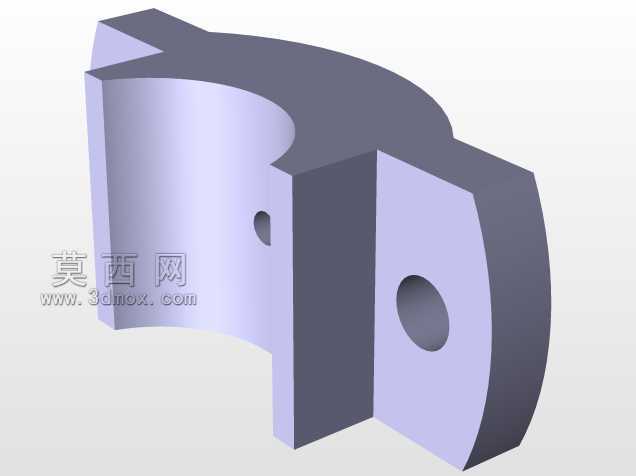

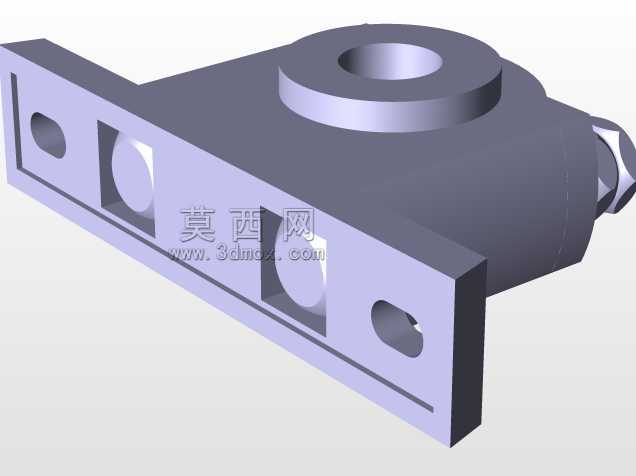

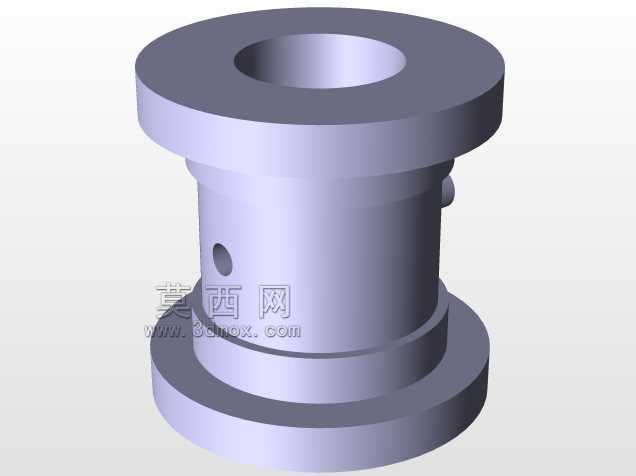

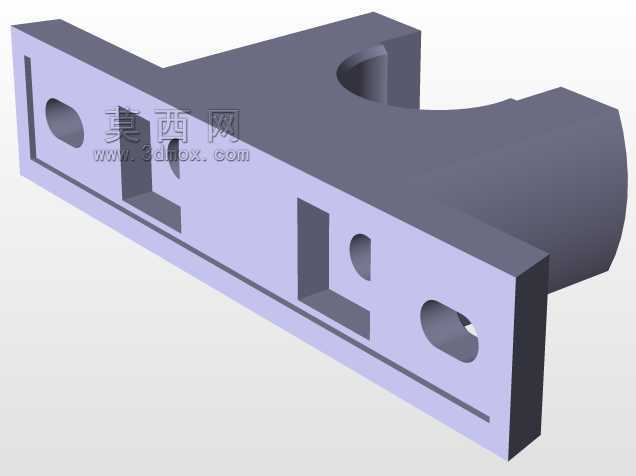

　　日常维护时调整皮带张紧度不需要挪动电机的整体安装基准，操作门槛更低。针对铜圆盘的材质选择，盘面采用耐磨铜合金材质，相比普通钢制圆盘，在切削含少量泥沙的原料时耐磨性能更好，长期运行后盘面的平整度保持性更佳，不会因为局部磨损出现盘面凹凸，导致飞刀安装基准偏移、削片厚度不均的问题；同时铜材质的切削阻尼更小，切削过程中产生的异响更低，作业时的设备振动也能得到一定程度的缓冲。水平布置的圆盘结构还有一个优势，就是原料在切削过程中不会因为盘面倾斜出现滑移，切削时的原料定位更稳定，削出的木片规格均匀度更高，碎料比例更低，能提升后续烘干、制粒或者造纸工序的原料利用率。在实际使用场景中，这类设备常配套在小型生物质颗粒生产线前段、食用菌基料加工点、竹材加工剩余物处理点，处理能力匹配中小型产能需求，不需要配套大功率的动力系统，普通工业用电即可驱动，设备的整体投入成本和运行成本都相对更低。结构建模过程中，各个部件的装配间隙都按照实际工程公差预留，主轴与轴承座的配合、带轮的安装定位、支腿的连接位置都符合实际加工装配的工艺要求，没有出现干涉或者无法装配的结构问题，可直接作为同类设备改型设计、结构校核的参考模型，也能用于设备安装前的布局模拟，提前确认现场安装的空间预留是否足够，对接输送设备的接口位置是否匹配。
