灯具安装用U型卡槽式支撑固定灯座结构

　　这款灯座结构主要面向工业照明、小型设备内置照明、工装夹具辅助照明等场景的安装需求，作为灯具与安装基体之间的核心连接承载件，承担灯具定位、载荷传递、安装限位的核心作用。从实际使用场景来看，这类结构常应用在机床操作工位局部照明、自动化设备内部检修照明、小型工作台面作业照明的安装环节，需要适配圆形灯头的夹持固定，同时满足快速拆装、定位可靠的现场使用要求。

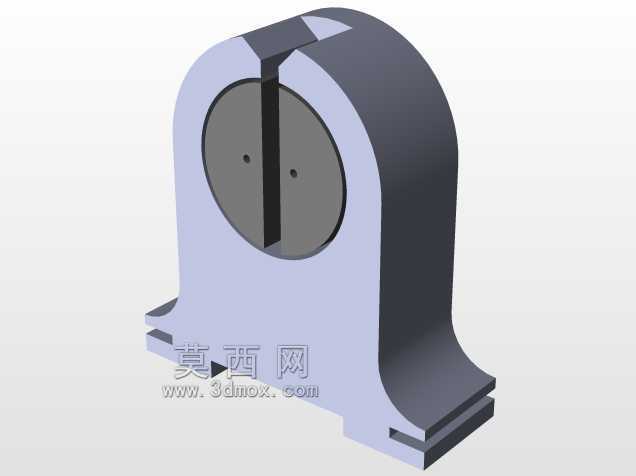

　　设计阶段首先考虑的是灯头的夹持稳定性，主体采用U型开口的支撑框架结构，中部开设圆形容纳腔，用来嵌入圆形灯头的尾部安装段，腔体内侧设置对称的定位小孔，可配合紧定螺钉实现灯头的周向与轴向固定，避免灯具在设备振动、工位调整过程中出现偏转、松脱的问题。支撑框架的外侧做了圆弧过渡处理，一方面减少结构应力集中，提升长期承载下的结构强度，另一方面避免尖锐棱角在安装、维护过程中划伤操作人员，符合工业配件的安全设计要求。

　　底部的安装结构采用双卡槽式设计，两道平行的卡槽可直接卡入设备预设的安装导轨或者台面板的翻边结构，不需要额外制作复杂的安装支架，现场装配时只需要将卡槽对准安装边推入，再配合侧面的紧定螺钉即可完成固定，大幅降低现场安装的调整工作量。卡槽的尺寸设计预留了合理的配合公差，既能保证推入过程顺畅无卡滞，又能控制安装后的配合间隙，避免灯座固定后出现晃动偏移。

　　从结构强度角度考量，支撑主体的壁厚做了差异化设计，夹持灯头的圆弧段壁厚适当加厚，用来承受灯头的自重以及可能出现的外部触碰载荷，底部安装卡槽位置的壁厚根据安装边的受力特点做了优化，在保证卡槽结构刚度的前提下尽可能减少不必要的材料冗余，兼顾结构强度与轻量化要求。中部的开槽设计一方面为灯头的接线预留了走线空间，避免线材在安装过程中被挤压破损，另一方面也为灯头的散热留出了一定的空气流通通道，降低灯具长时间工作时热量在安装位置积聚的风险。

　　在实际选型适配过程中，需要重点核对几个安装边界参数：首先是中部圆形容纳腔的内径尺寸，必须与待安装灯头的尾部外径保持合理的配合公差，间隙过大会导致夹持后灯头晃动，间隙过小则会造成灯头装入困难甚至无法装配；其次是底部卡槽的槽宽与槽深尺寸，需要匹配安装基体的板厚或者导轨的截面尺寸，保证卡入后配合面贴合充分；另外还要注意整体的安装高度，确认灯座固定后灯具的照射角度、照射范围能够覆盖目标作业区域，避免出现照明盲区。

　　这款结构的设计没有采用复杂的异形曲面，所有特征都可以通过常规的机加工或者注塑工艺实现，加工过程中不需要特殊的工装夹具，适合批量生产制造。在装配环节，灯头的固定、灯座与基体的连接都采用标准紧固件，后期维护更换时不需要特殊工具，普通操作人员即可完成拆装操作，降低了设备的后期维护成本。针对不同的使用环境，该结构可以根据需求选用不同的加工材料，常规工况下采用工程塑料注塑即可满足绝缘、轻量化的要求，在有高温、油污的工业场景下，可以更换为铝合金材质做表面氧化处理，提升结构的耐环境适应能力。
