嵌入式双接口卤素照明灯具结构设计

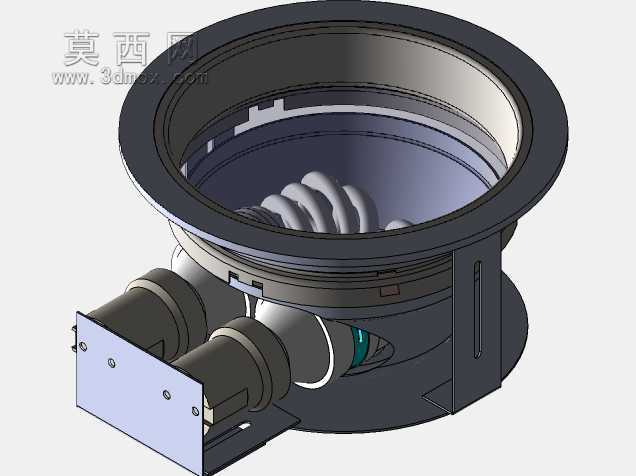

　　这款嵌入式卤素照明组件，主要适配商装吊顶、设备舱内部、展柜暗装等需要隐蔽式照明的场景，区别于明装灯具突出安装面的形态，整体采用沉台嵌入的结构逻辑，安装完成后仅环形法兰边与安装基面齐平，不会额外占用外部空间，适配1-3mm厚度的金属、石膏、木质安装面板。从结构组成来看，上部的环形法兰边做了1.5mm的厚度加强，边缘做了R0.8的圆角处理，避免安装时割伤施工人员，法兰内侧的腔体为反光聚光结构，内壁做了阶梯式的反光面设计，能够将卤素光源发出的光线向照射方向聚拢，减少光效在腔体内部的漫反射损耗，腔体内部预留了卤素灯座的卡接位，采用旋扣式固定结构，更换光源时无需拆解整个灯具，仅需将光源组件旋出即可完成更换，降低后期维护难度。

　　下部的安装支架采用双侧对称的折弯结构，支架上开有长条形调节腰孔，腰孔的调节行程覆盖10-25mm的安装面板厚度区间，安装时将灯具整体嵌入预先开好的安装孔内，通过支架上的腰孔调整锁紧位置，即可将灯具牢牢固定在安装面板上，不会出现松动移位的问题，腰孔旁还预留了接地端子的安装位，满足电气安全的接地要求。灯具侧部伸出的双接口结构为电气接线端，采用绝缘阻燃的工程塑料作为基座，两个接线端子分别对应零火线接入，端子外部做了防误触的绝缘护罩，接线完成后护罩可以完全覆盖金属接线部位，避免施工或后期维护时发生触电风险，接线端的出线方向平行于安装基面，不会因为接线凸起导致灯具无法完全嵌入安装位。在设计细节上，

　　反光腔体与下部支架的连接采用卡扣加定位筋的组合结构，三个均匀分布的卡扣承担轴向的固定力，腔体圆周上的六条定位筋限制径向的转动位移，装配时无需额外打胶或者拧螺丝，对准定位筋按压到位即可完成两个部件的拼接，装配效率比螺纹连接提升40%以上，同时也方便后期拆解维护。腔体内部的光源安装位做了适配双插脚卤素灯珠的卡槽，卡槽内预留了弹片结构，灯珠插入后弹片可以提供持续的顶紧力，避免设备振动场景下灯珠出现接触不良、闪烁的问题，弹片采用锡磷青铜材质，导电性能优异同时具备足够的弹性疲劳寿命，满足长期反复插拔更换的使用需求。从安装边界来看，这款灯具的嵌入部分最大外径为适配开孔尺寸，安装时需要在安装面板上开设直径略大于腔体最大外径的圆孔，预留0.

　　5-1mm的安装间隙即可，嵌入深度根据支架调节范围适配不同厚度的安装面，法兰边的外径比安装开孔大12mm，能够完全覆盖开孔边缘的裁切瑕疵，无需额外做收边处理。在实际应用中，这类灯具常被用于机床设备内部的工作区照明、商业展柜的重点展品照明、吊顶内的暗藏辅助照明等场景，卤素光源的显色指数较高，能够真实还原被照射物体的色彩，不会出现LED光源常见的色偏问题，同时结构上的全嵌入式设计不会破坏安装面的整体平整度，适配对外观整洁度要求较高的安装场景。结构设计过程中针对散热需求也做了对应考量，金属材质的腔体和支架可以作为散热结构，将卤素灯珠工作时产生的热量快速传导到安装面板和周边空气中，避免灯珠长期处于高温环境下缩短使用寿命，腔体上还预留了三个微小的对流孔，能够让腔体内部的热空气与外部形成微弱对流，进一步降低内部工作温度。
