卡扣式快装灯座结构三维设计

　　这款灯座结构主要面向小型照明设备的内置安装场景，常见于便携照明工具、小型设备指示灯组、低压照明模组的配套固定环节，核心作用是实现灯头的快速卡装定位，同时为灯头提供稳定的电气接触支撑与结构防护，避免灯头在设备振动、移位过程中出现松脱、接触不良的问题。从实际使用场景来看，这类灯座多适配插脚式小型灯头，不需要额外的螺丝紧固，依靠自身结构的弹性卡扣就能完成灯头的锁定，在批量装配的生产线中可以大幅减少单工位的装配耗时，也能降低后期维护更换灯头的操作难度，不需要额外工具就能完成灯头的拆装替换。

　　从功能特性上看，该结构分为三个功能区段：底部的安装卡扣段、中部的支撑立臂段、上部的灯头卡合段。底部安装段设计了带弹性卡爪的滑槽结构，能够直接卡入设备预设的安装板卡槽内，安装板只需要冲出对应尺寸的矩形开口，不需要额外加工螺纹孔，卡爪在推入安装位后会自动弹开抵在安装板背面，限制灯座的上下窜动，同时底部的定位凸台会和安装板表面贴合，限制安装后的倾斜偏移，安装边界适配厚度1.2-2mm的冷轧钢板或者ABS塑料安装板，推入方向的安装行程仅为8mm，装配到位后会有清晰的触感反馈，方便产线工人判断是否装配合格。中部的立臂段做了两侧的加强筋设计，筋位从底部安装段一直延伸到上部卡合段的侧壁，在控制整体壁厚不超过2.5mm的前提下，提升了立臂的抗侧向弯折能力，即使在灯头插拔过程中施加侧向力，也不会出现立臂断裂或者过度形变的问题，立臂中间的镂空区域一方面是为了减少塑料用料，降低成型后的收缩变形风险，另一方面可以给灯头尾部的接线留出操作空间，方便导线的焊接或者插接作业。

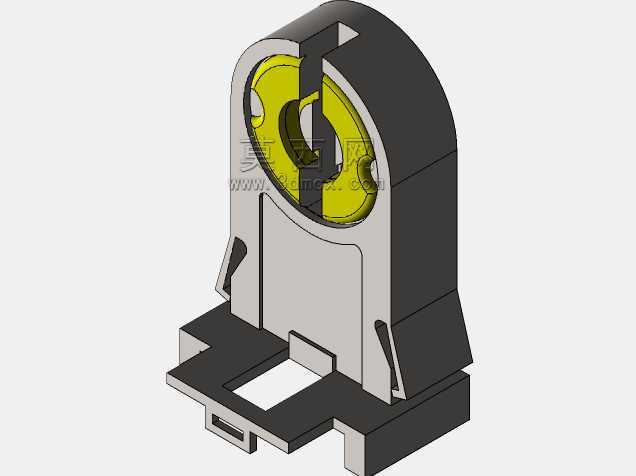

　　上部的灯头卡合段是整个结构的核心功能区，内部的黄色弹性卡圈为分体式C型结构，和外部的黑色基座做了嵌合设计，C型卡圈的开口尺寸略小于灯头的卡合直径，当灯头推入时，卡圈会被撑开产生弹性抱紧力，同时卡圈内侧的三个定位凸点会卡入灯头对应的定位凹槽内，限制灯头的周向转动，避免灯头在使用过程中因为振动出现旋转偏移导致的引脚接触错位。卡圈的材质选用具备一定弹性与耐磨性的工程塑料，反复插拔寿命可以满足日常维护的更换需求，不需要额外添加金属弹片就能实现足够的抱紧力，减少了零件数量与装配工序。上部基座的侧壁做了缺口设计，一方面是为了方便C型卡圈的装配，卡圈可以从侧面直接推入基座的环形卡槽内，不需要从顶部强行压入导致卡圈变形，另一方面这个缺口也可以作为灯头引脚的对位标识，装配时灯头的定位凸起对准缺口位置推入，就能保证引脚和底部接触片的对位准确，避免装反导致的电路不通问题。

　　从设计思路上看，整个结构采用全塑料卡扣式设计，没有使用额外的金属紧固件，所有的连接固定都依靠塑料自身的弹性形变实现，既降低了物料成本，也减少了装配工序，适合大批量注塑生产。在壁厚设计上，整体采用均匀壁厚设计，不同区段的壁厚差控制在0.5mm以内，避免注塑成型过程中出现缩痕、气泡等缺陷，所有的转角位置都做了R0.3-R0.8的圆角过渡，减少应力集中的问题，在卡爪、弹性卡圈这些需要反复形变的位置，特意控制了形变区域的长度与厚度，保证形变处于材料的弹性形变区间内，不会因为反复插拔出现塑性变形导致的卡紧力下降。在安装边界的设计上，整体结构的最大外轮廓尺寸控制在长28mm、宽18mm、高35mm的范围内，占用的安装空间很小，适合在紧凑的设备内部布局，相邻灯座的安装中心距可以控制在22mm，能够实现小间距的灯组排布，满足多灯头密集布置的使用需求。

　　在实际选型适配时，需要注意安装板的开口尺寸要和底部卡扣的尺寸匹配，开口公差控制在±0.1mm范围内，过大会导致灯座安装后松旷，过小则会导致卡扣无法顺利推入。同时上部卡圈的适配灯头直径需要和选用的灯头匹配，这款结构适配直径12mm的插脚式灯头，引脚间距为5mm，接线时导线需要从立臂中部的镂空区域引出，避免导线被夹在安装面和灯座底座之间导致的绝缘层破损。结构的所有棱边都做了倒角处理，不会出现锋利的飞边，在装配过程中不会划伤工人的手部，也不会刮破导线的绝缘层，提升了装配过程的安全性。
