嵌入式圆柱灯座连接结构三维设计

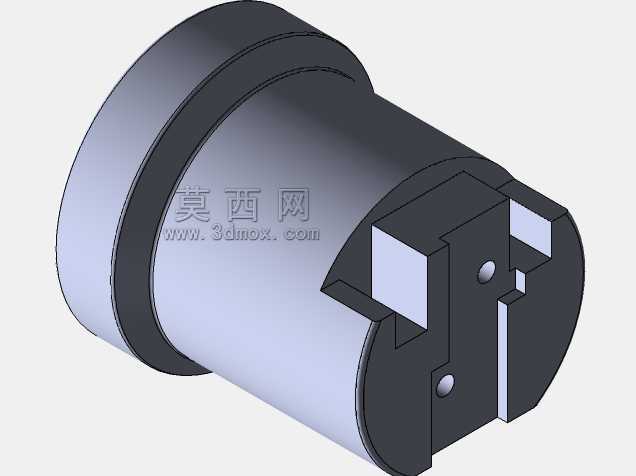

　　这款灯座结构主要面向嵌入式照明场景的安装需求，常见于小型设备指示灯、柜体局部照明、工业操作台点位照明的配套安装环节，核心作用是实现光源组件的固定、电气触点的可靠对接，同时承担安装位的密封与定位功能，避免光源在设备振动、日常开合操作中出现松脱、接触不良的问题。从结构设计逻辑来看，整体采用圆柱主体加法兰限位的基础构型，法兰边的直径大于主体圆柱外径，安装时可直接卡入预设的安装孔位，无需额外设计复杂的压片固定结构，适配厚度在1.5mm到3mm之间的板材安装场景，安装孔仅需按照主体圆柱外径加工对应圆孔即可，能大幅降低现场安装的加工难度。主体圆柱的内腔预留了光源引脚的容纳空间，端部的两个凸起定位块与卡槽结构，是专门匹配对应规格灯头的防呆设计，

　　安装时仅需将灯头的缺口对准定位块推入后小幅旋转即可完成卡接，既可以避免灯头装反导致的电极接反问题，也能在设备长期运行产生振动时防止灯头自行松脱，两个内嵌的金属触点安装位预留了足够的压接空间，可直接适配标准规格的导电弹片，弹片安装后不会突出结构外表面，避免安装过程中刮擦导线或者安装孔壁造成绝缘层破损。设计阶段特意将主体外圆的公差控制在间隙配合的合理区间，既保证安装时能顺利推入安装孔，也不会因为间隙过大导致灯座安装后出现径向晃动，法兰边与主体衔接的位置做了微小的倒角处理，安装推入时可以起到导向作用，即使安装孔存在微小的加工偏差也能顺利装配到位。端部的两个固定小孔用于锁止导电弹片，弹片装入后通过小孔冲点或者微型螺丝固定，

　　不需要额外设计复杂的卡扣结构，既简化了模具加工的复杂度，也能保证长期使用下弹片不会出现移位。从安装边界来看，主体圆柱的长度适配常规安装板材后方的布线空间，安装后尾部不会突出过多占用设备内部的走线空间，端部的接线槽预留了导线焊接或者压接的操作空间，接线完成后导线可顺着圆柱侧面的预留走线槽引出，不会因为导线挤压导致灯座无法完全推入安装位。在实际应用中，这类结构的灯座可适配低压指示灯、小型LED光源的安装，广泛用在工业控制柜、机电设备操作面板、小型电器的局部照明点位，相比传统的螺纹拧入式灯座，这种卡接旋转锁定的结构安装效率更高，不需要在安装位后方预留拧动操作的空间，适合内部空间紧凑的设备使用。

　　结构的壁厚设计充分考虑了常用工程塑料的注塑成型工艺，整体壁厚均匀，没有出现局部过厚导致的注塑缩痕问题，加强筋的设置都隐藏在内腔位置，不会破坏外表面的光滑度，安装后与安装面板贴合紧密，能起到一定的防尘作用，避免灰尘从安装孔缝隙进入设备内部。设计时还考虑了日常维护的便利性，需要更换光源时，仅需通过端部的卡槽反向旋转即可拔出灯头，不需要将整个灯座从安装位拆下，大幅降低后期维护的操作难度，也避免反复拆装灯座导致安装孔磨损变大、固定松动的问题。
