带侧置调节手柄的半圆式灯座结构设计

　　这款灯座结构主要面向工业设备局部照明、小型工作台作业照明、设备舱内辅助照明等场景设计，作为照明光源的核心承载安装构件，需要同时满足光源固定、角度调节、安装适配多方面的工程需求。从实际使用场景来看，这类灯座常配套在小型机床操作位、自动化设备检修舱、流水线工位照明支架上，既要保证光源安装后的稳定性，避免设备运行振动导致光源移位或松脱，也要预留便捷的角度调节结构，方便操作人员根据实际作业视线需求调整光照投射方向，减少作业区域的照明死角。

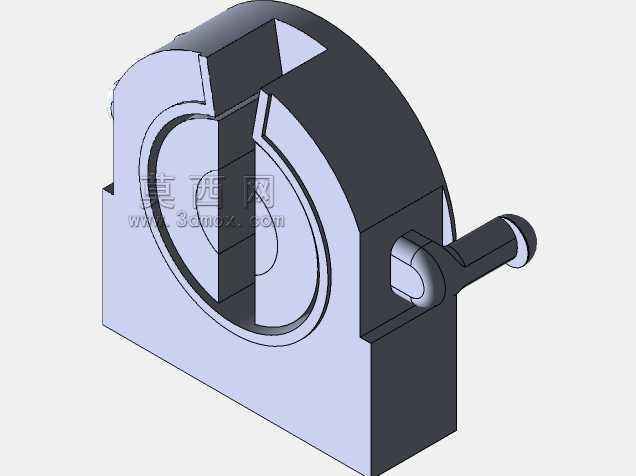

　　在功能特性设计上，这款灯座采用半包围式的主体基座结构，内侧设置环形限位槽，用来匹配圆形灯头的安装轮廓，槽体的深度经过适配设计，既可以对灯头形成径向的限位约束，避免灯头在槽内发生径向窜动，也预留了足够的转动间隙，让灯头可以沿着环形槽的轴线方向做一定角度的俯仰转动，实现光照角度的调整。侧置伸出的调节手柄与基座内部的锁紧结构联动，当手柄扳动到锁紧位置时，内部的压紧块会贴合灯头的连接转轴表面，通过摩擦力锁定灯头的当前角度，不需要额外借助工具就可以完成角度调整与锁定，适配现场操作人员快速调整的需求；当手柄扳动到松开位置时，压紧块与转轴脱离接触，灯头可以顺畅转动调整角度，操作逻辑简单，长期使用也不容易出现卡滞问题。

　　设计思路上，这款灯座没有采用复杂的多零件拼接结构，主体基座采用一体化的块式设计，底部为平整的安装平面，上面预留了对应的安装孔位，可以直接通过螺栓固定在设备台面、支架立面或者设备舱的内壁上，安装边界清晰，不需要额外设计转接安装板就可以适配多数常规的安装基面。基座的半圆弧结构一方面是为了匹配圆形灯头的外形，减少多余的结构冗余，控制整体构件的重量，另一方面半开放的槽体结构也方便灯头的布线，连接光源的导线可以从槽体的缺口位置引出，顺着基座的侧边走线，避免导线在角度调整过程中被挤压或者磨损。侧置手柄的长度经过力矩匹配设计，既不会因为长度过短导致锁紧时需要施加过大的操作力，也不会因为长度过长突出基座过多，在设备狭小安装空间内发生磕碰或者干涉。

　　从安装边界的尺寸适配来看，这款灯座的整体轮廓紧凑，主体基座的厚度控制在较小的尺寸范围内，安装后不会占用过多的设备空间，适合安装在空间局促的设备内部或者操作位旁。基座底部的安装孔间距按照通用的照明支架安装孔距设计，可以直接替换同规格的老式灯座，不需要对原有安装基面做二次打孔修改，降低现场替换的改造成本。环形安装槽的内径尺寸匹配常规的小功率工业作业灯头规格，适配市面上多数同直径的圆形LED灯头、卤素灯头的安装需求，不需要单独定制配套灯头，降低配件的采购与维护成本。在结构强度设计上，基座的受力部位做了对应的加厚处理，尤其是手柄与基座连接的转轴位置、环形槽的侧壁位置，在长期反复扳动手柄、调整灯头角度的使用过程中，不容易出现结构开裂或者磨损松旷的问题，能够适应工业场景下长期高频使用的需求。

　　实际装配过程中，这款灯座的零件数量少，装配工序简单，只需要将锁紧块、转轴、手柄依次装入基座对应的预留槽位，再装入灯头就可以完成整体装配，不需要复杂的工装夹具辅助，适合批量生产加工。基座的外形没有复杂的曲面或者深槽结构，不管是采用机加工方式生产金属材质的灯座，还是采用注塑方式生产工程塑料材质的灯座，都具备较好的加工工艺性，生产过程中不容易出现废品率过高的问题。在使用过程中，半开放的结构也方便后期对灯头进行更换维护，不需要将整个灯座从安装基面上拆卸下来，就可以直接将旧灯头从槽内取出更换新的灯头，大幅降低后期的维护工作量。
