农用牵引式双面圆盘耙结构设计

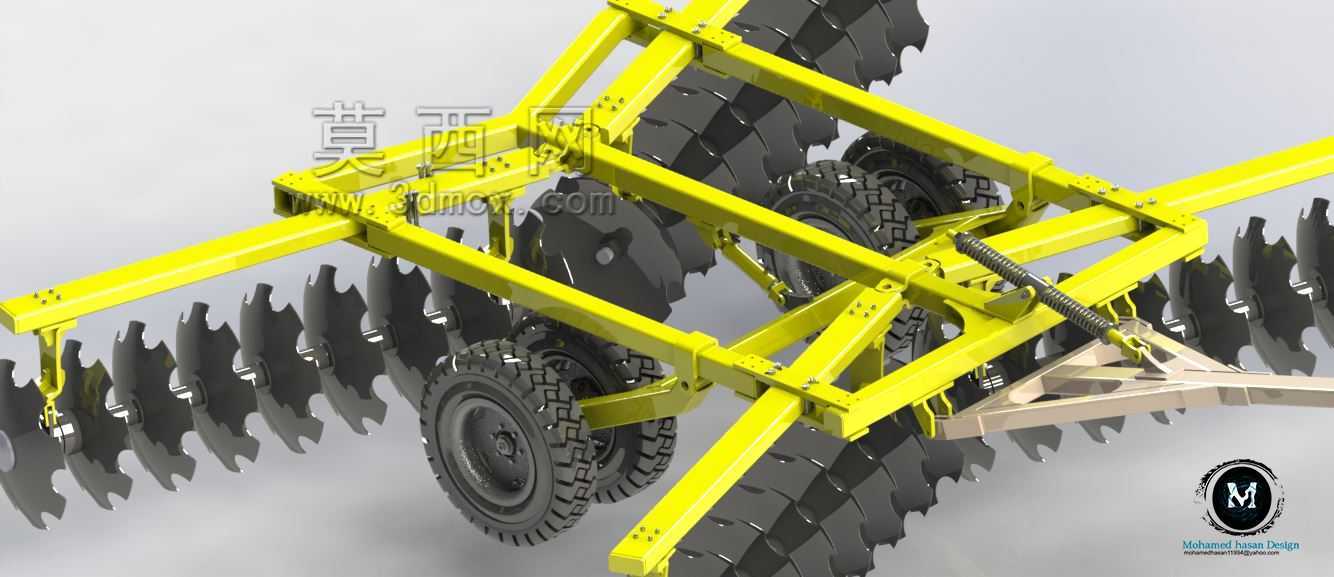

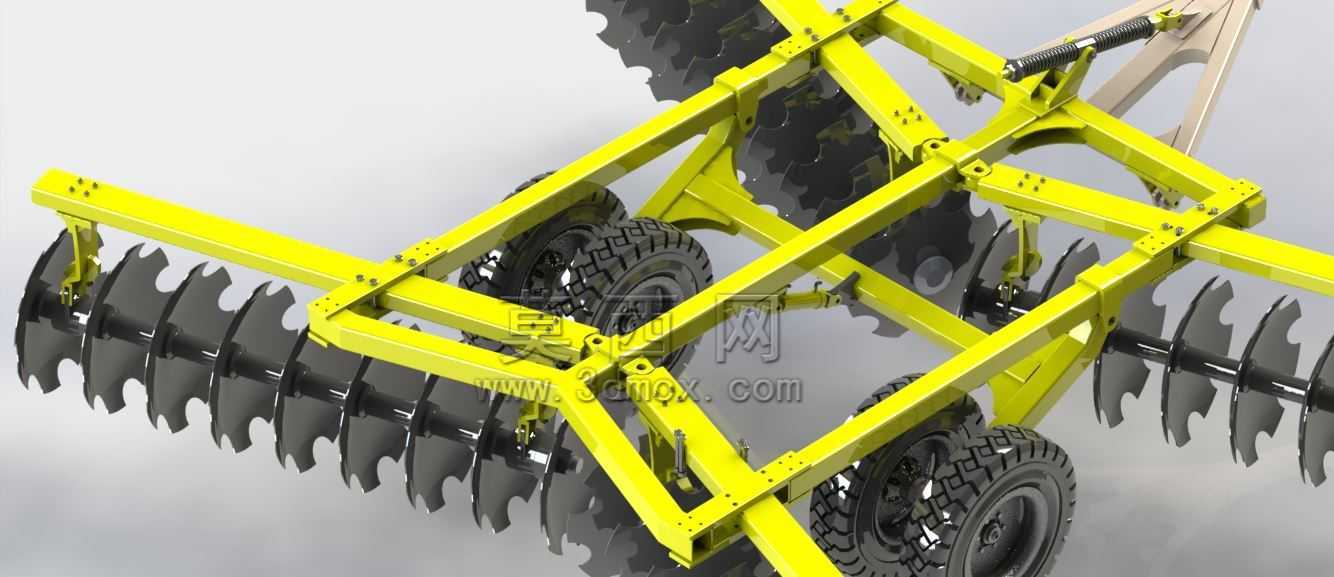

　　在旱作农业耕整地环节，圆盘耙是播前整地、收后灭茬的核心作业机具，双面圆盘耙依靠前后两列交错排布的圆盘耙片，可一次性完成浅耕灭茬、碎土平整、破除板结层的作业需求，相比单列圆盘耙，双面结构的作业幅宽更大，土壤切削后的碎土率更高，作业后地表平整度更符合后续播种作业的农艺要求。这款牵引式双面圆盘耙采用对称式框架主梁结构，主梁选用矩形型钢焊接成型，整体框架的受力分布经过优化，作业过程中牵引点的拉力可均匀传递到两侧耙组，避免单侧受力过大导致的框架变形问题。前后耙组采用对置式排布，前列耙片与后列耙片的偏角可根据作业工况调整，当需要较深的耙深时，可适当增大耙片偏角，提升耙片对土壤的切削入土能力；当需要表层碎土平整作业时，可减小耙片偏角，

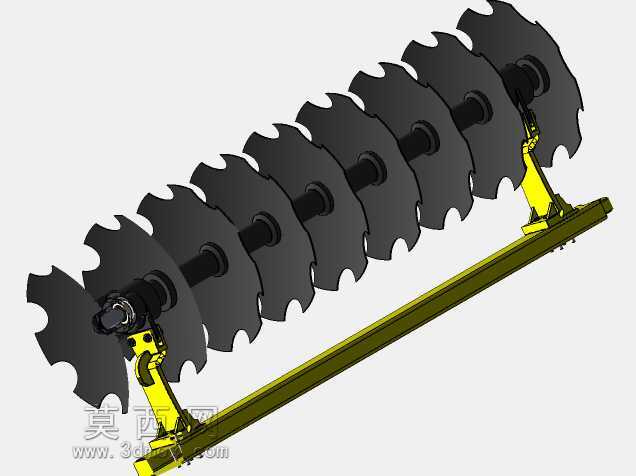

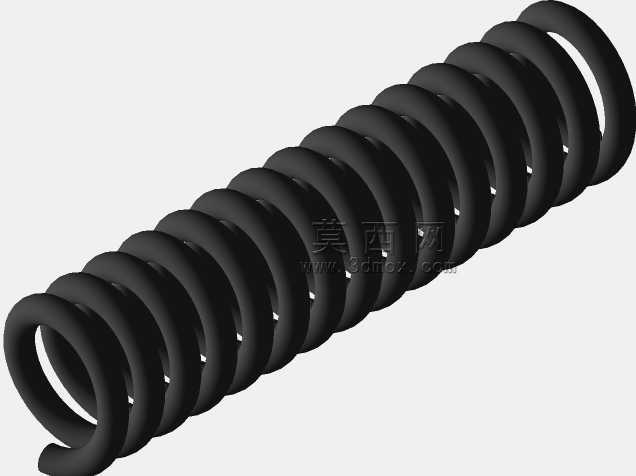

　　降低作业阻力，减少土壤过度扰动。行走轮采用橡胶充气轮胎，布置在框架中部位置，作业状态下行走轮升起，耙片完全接触土壤，运输状态下行走轮降下，将整机抬升至运输高度，满足田间转场与道路运输的离地间隙要求，耙深调节通过丝杠机构配合弹簧限位实现，可根据不同土壤质地调整耙深控制范围，弹簧缓冲结构可在遇到石块等硬质障碍物时让耙片产生小幅抬升，避免耙片受冲击崩裂或主梁变形。耙片采用球面缺口圆盘结构，缺口刃口可增强对作物根茬、秸秆的切割能力，避免作业过程中杂草缠绕耙组，每个耙片通过独立的轴承座安装在耙组轴上，轴承座采用密封结构，可阻挡田间泥土、沙尘进入轴承内部，延长转动部件的维护周期。牵引架采用三角形焊接结构，

　　牵引点高度可适配不同功率段的拖拉机后悬挂牵引尺寸，安装时需保证牵引点与拖拉机牵引销的同轴度，避免作业过程中产生额外的侧向拉力，整机的作业幅宽覆盖常规旱田作业的幅宽需求，框架外侧预留了耙组扩展安装位，可根据配套拖拉机的动力上限加装延长耙组，提升单次作业的覆盖面积。从结构设计的角度看，这款双面圆盘耙的所有受力节点都做了加强筋焊接处理，主梁连接处采用斜撑加固，可承受重负荷作业下的交变载荷，耙组轴的同轴度公差控制在合理范围内，避免转动过程中出现卡滞或异常磨损，每个耙片的间距经过匹配计算，既保证相邻耙片的作业范围无遗漏，又避免间距过小导致的土壤堵塞问题。在实际田间作业场景中，这款双面圆盘耙可适配东北黑土区、华北黄土区的不同土壤条件，无论是玉米收后的根茬破碎，还是小麦播前的表土整理，都能通过调整耙组偏角与耙深参数达到理想的作业效果，相比传统的钉齿耙，圆盘耙的作业效率更高，对黏重土壤的适应性更强，作业后土壤的孔隙度更适合作物种子的萌发需求。
