跨市政道路带自动扶梯人行天桥结构

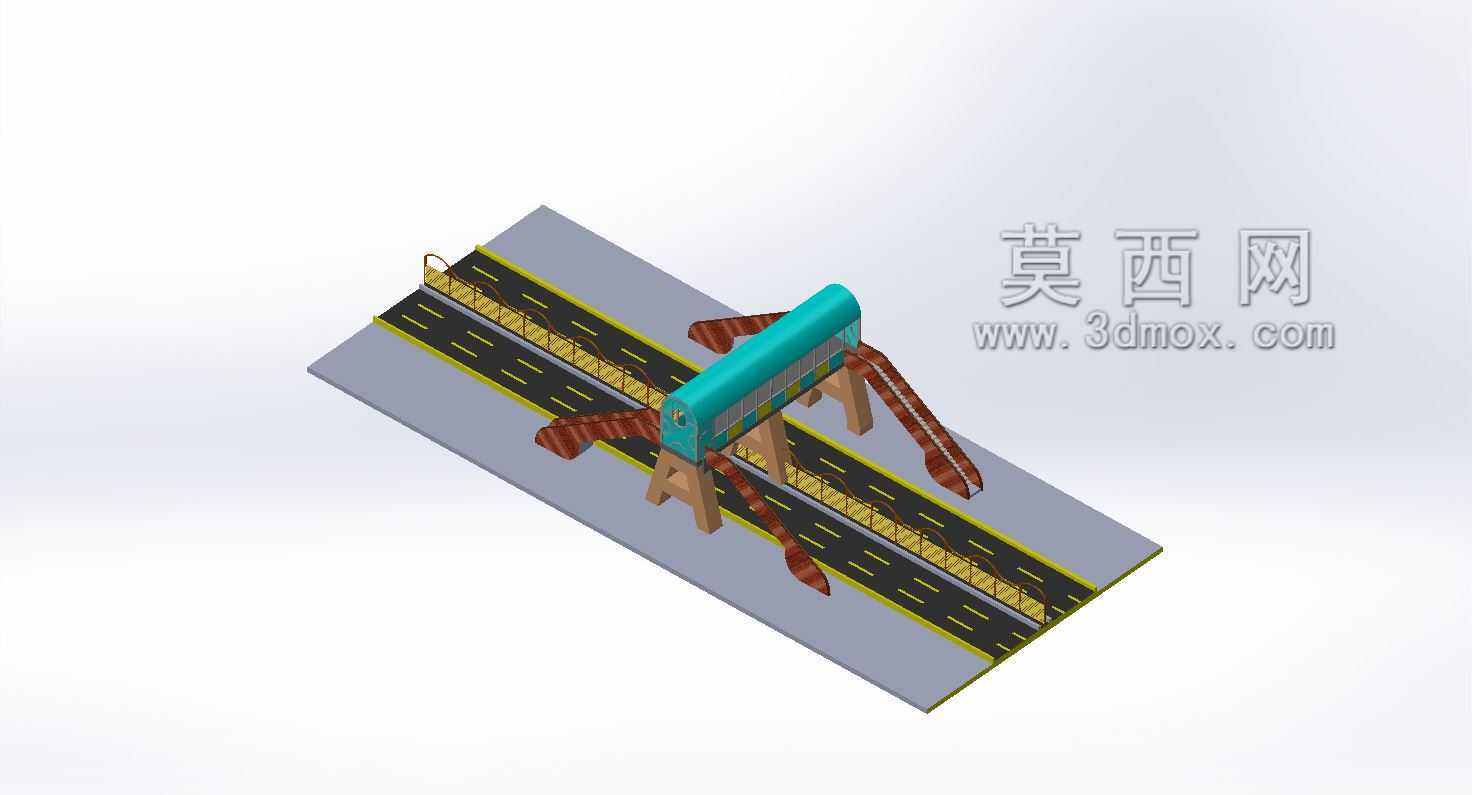

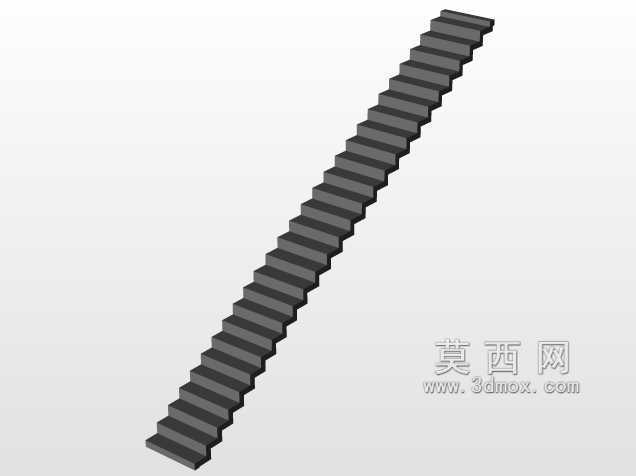

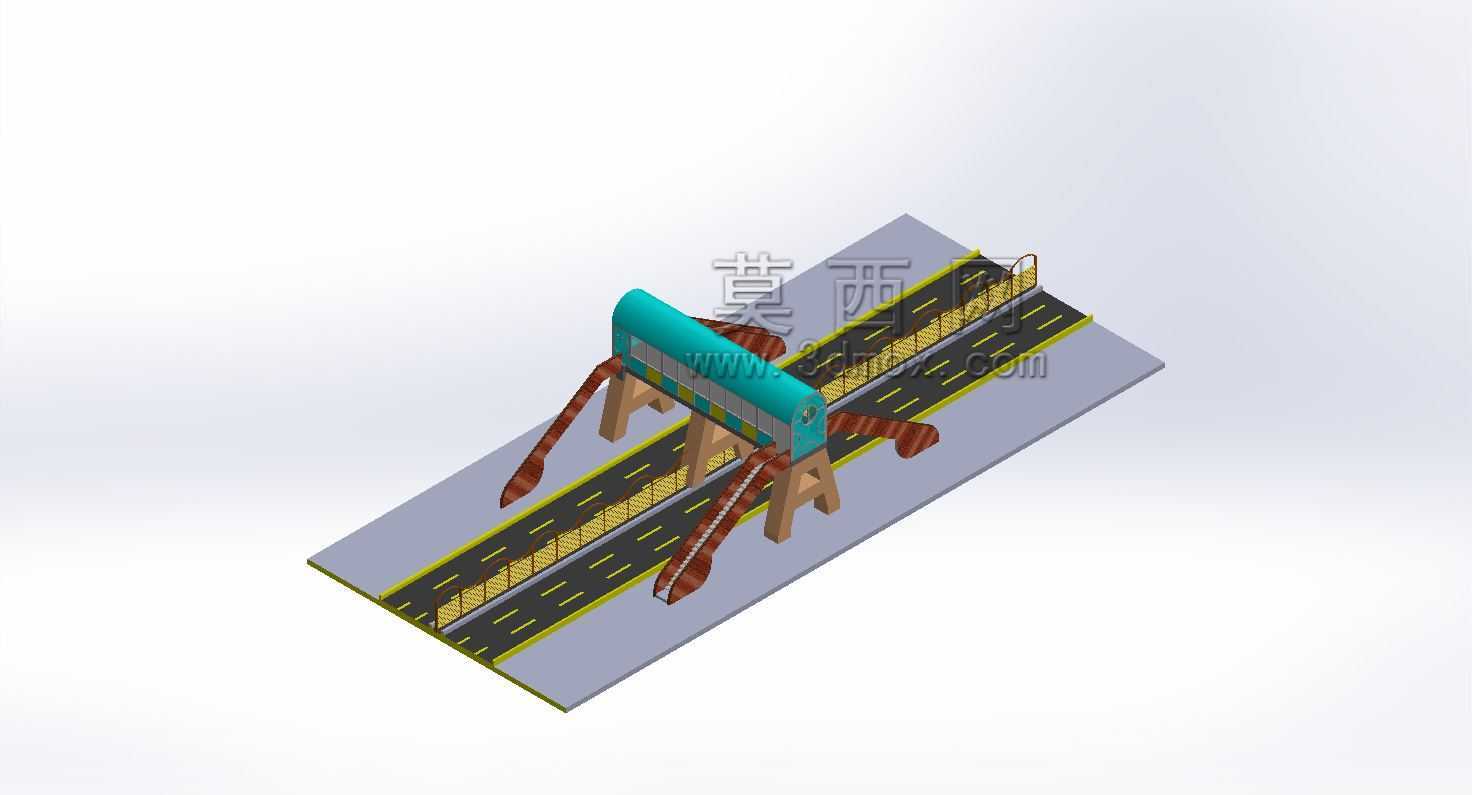

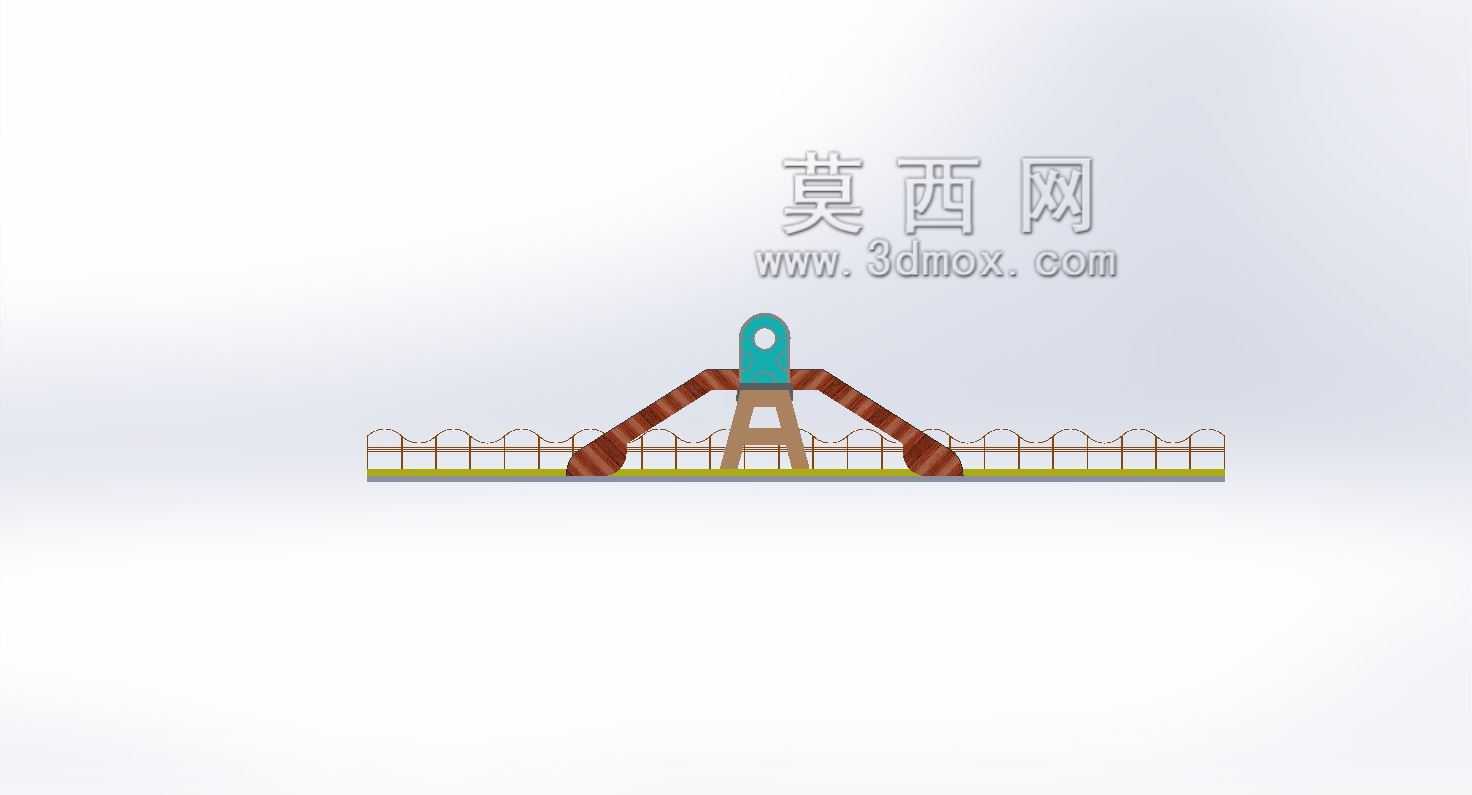

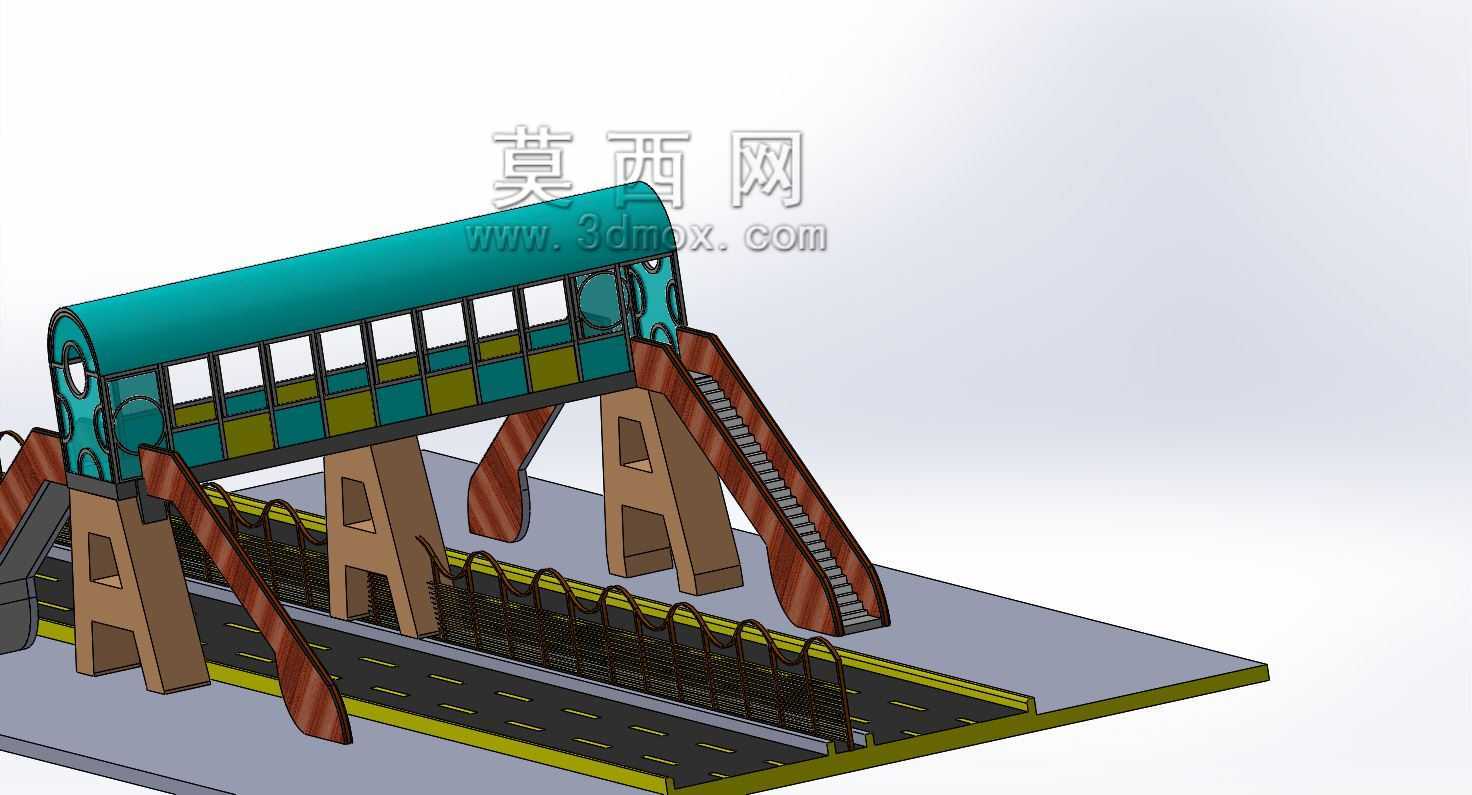

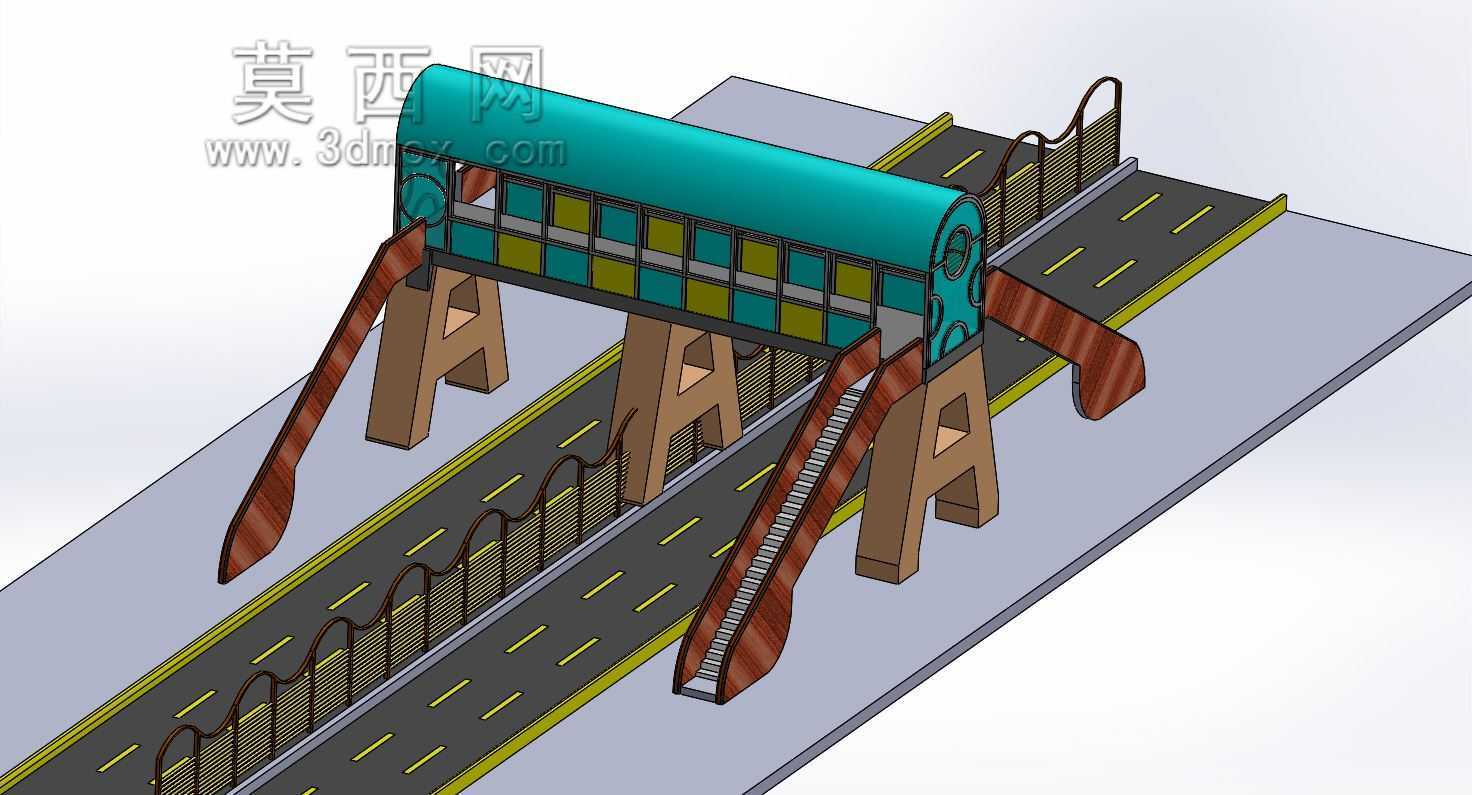

　　这套跨路立体过街设施的三维结构，核心是解决城市主干道车流密集路段行人过街的安全与效率问题，日常应用在双向六车道及以上的城市主干路、快速路辅路，或是学校、商圈、大型居住区出入口这类行人过街需求集中、平面过街信号灯等待时长过长的路段，能彻底实现人车分流，避免行人横穿道路引发的通行冲突与交通事故。从实际使用逻辑来看，设施整体横跨道路断面，主桥体架设在机动车道上方，两侧设置上下行通道，其中自动扶梯承担主要的客流输送功能，相比传统步梯能大幅降低老人、孩童、携带行李人群的过街通行阻力，也能提升高峰时段的通行效率，避免梯道出现人流拥堵滞留。设计阶段首先要锚定安装边界条件，主桥的净空高度必须满足下方道路的机动车通行限界要求，

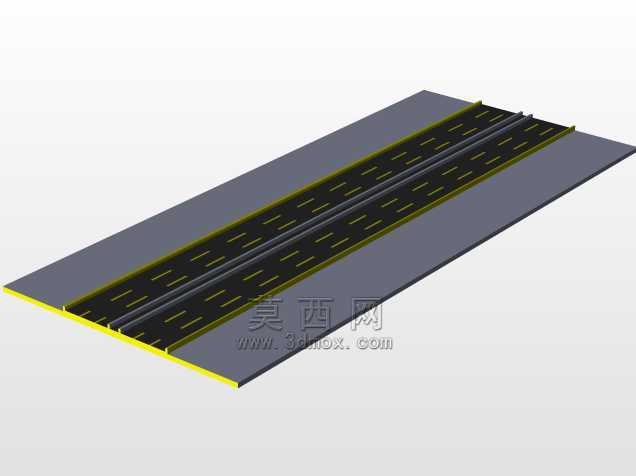

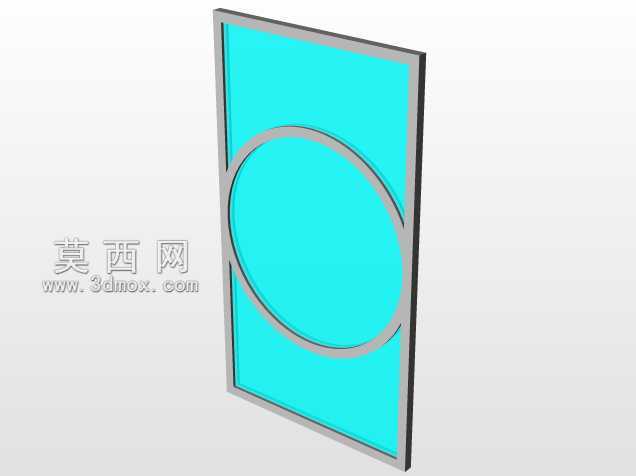

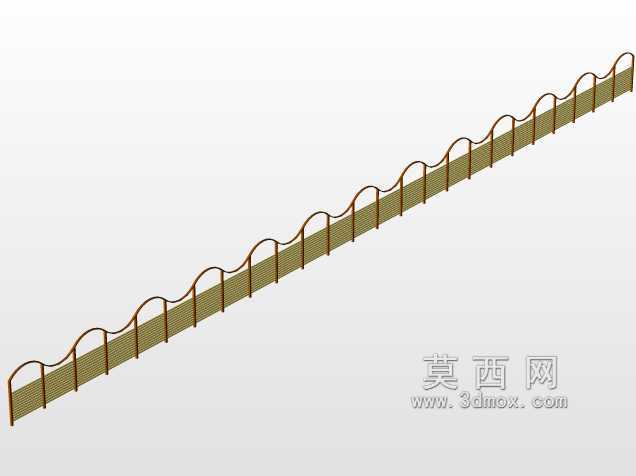

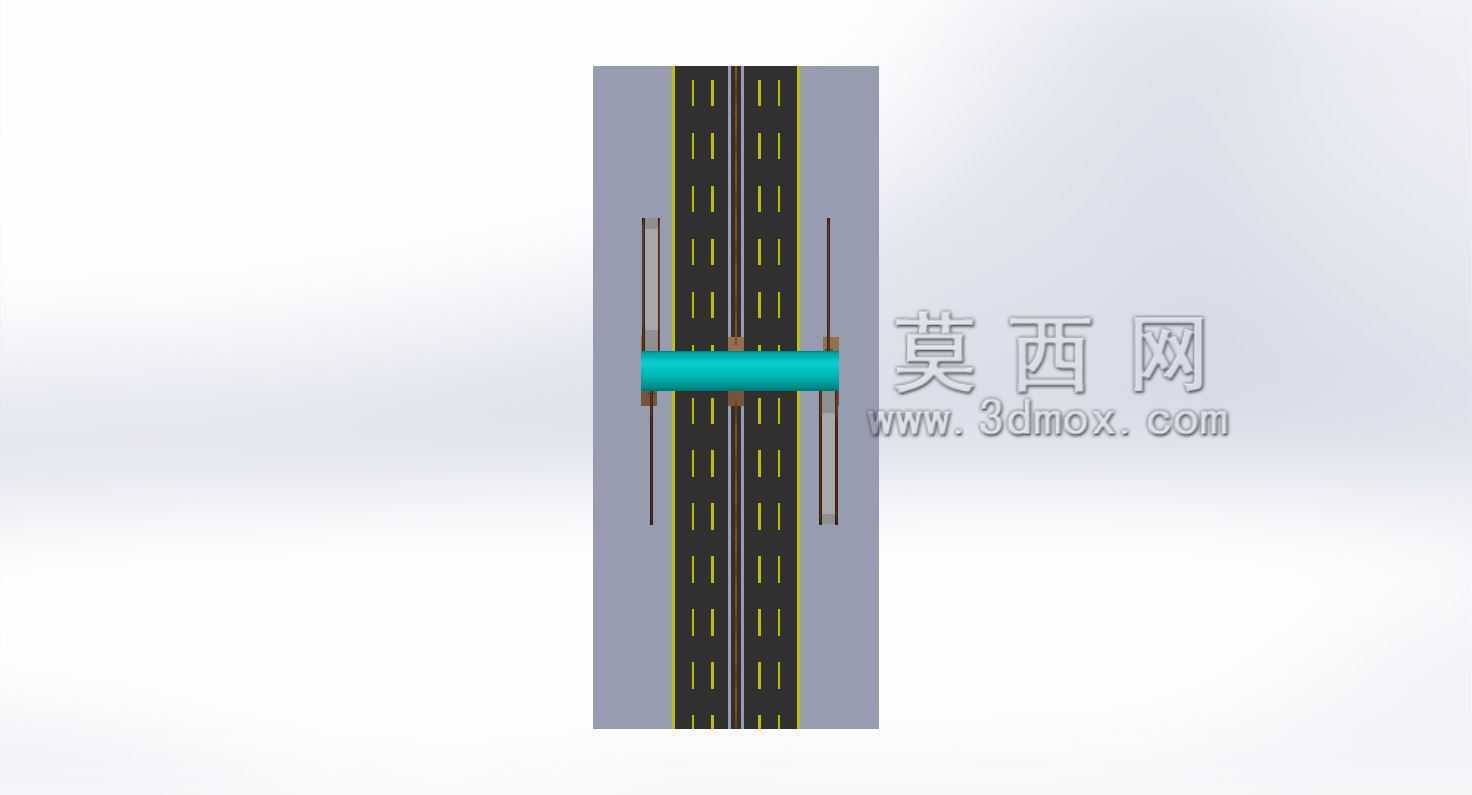

　　城市主干路的通行净空不低于5米，若涉及公交专用道、货车通行路段还要适当抬升净空预留冗余；桥体的横向跨度要完全覆盖下方所有机动车道与非机动车道，两侧落地点要退离道路红线足够距离，预留出扶梯安装空间、行人等候缓冲区域，避免扶梯出口直接与人行道、非机动车道的通行流线产生交叉冲突。主桥的支撑结构采用混凝土支墩搭配钢结构桥身的组合形式，支墩设置在道路中央分隔带、两侧机非分隔带的位置，尽可能减少对现有道路通行空间的占用，支墩的基础要做深埋处理，满足道路区域的荷载与抗震要求，同时要避让道路下方已铺设的给排水、电力、通信等市政管线，避免施工阶段对现有管线造成破坏。桥身两侧设置封闭式防护栏杆，栏杆高度不低于1.2米，栏板采用通透式设计，

　　既满足安全防护要求，也不会对驾驶员的行车视线造成遮挡；桥面采用防滑耐磨的铺装材料，设置横向排水坡度，避免雨天桥面积水引发行人滑倒风险，桥面边缘设置排水槽与落水管，将雨水直接引入道路两侧的市政排水系统，防止桥面滴水影响下方机动车通行。两侧的自动扶梯采用室外重载型配置，梯级宽度满足双人并行通行要求，扶梯的桁架结构与桥体、地面基础做刚性连接，扶梯外侧设置全封闭的防雨罩壳，适配室外露天的使用环境，具备防水、防尘、抗紫外线老化的能力；扶梯的运行速度设置在0.5m/s的常规室外扶梯速度，兼顾通行效率与行人上下的安全性，扶梯旁预留了检修通道与设备安装空间，方便后期运维人员开展日常保养与故障检修。在流线设计上，行人从地面人行道进入扶梯入口区域，

　　经过缓冲平台后乘坐扶梯上至主桥桥面，沿桥面人行通道横跨道路后，再通过另一侧的扶梯下至对向地面，整个通行流线没有折返、没有交叉冲突，主桥的人行通道宽度根据高峰小时过街人流量测算，满足双向行人并行不产生对冲的要求，通道两侧设置连续的扶手，方便行动不便的人群扶靠。考虑到室外使用的环境特性，桥体钢结构部分全部做防腐防锈处理，金属构件表面采用热镀锌加户外防腐涂层的工艺，能适应降雨、高温、低温等不同气候条件下的长期使用，扶梯的电气部件全部采用IP65以上的防护等级，避免雨天进水引发设备故障。安装施工阶段可以采用预制构件现场装配的方案，桥身钢结构段在工厂预制完成后运输到现场，利用夜间车流量小的时段进行吊装作业，尽可能减少对现有道路正常通行的影响，支墩施工阶段提前做好交通导改方案，预留出足够的车辆通行空间，避免施工造成长时间的道路拥堵。这套结构的设计还预留了后期拓展的空间，若后续路段人流量增长，可以在扶梯旁加装垂直电梯，满足轮椅使用者、推婴儿车人群的无障碍通行需求，桥体侧面也可以预留市政管线的挂载位置，方便后续加装照明、监控、交通标识等附属设施，不需要对主体结构做二次改造。
