卡通风格齿轮轴传动组件三维渲染作品

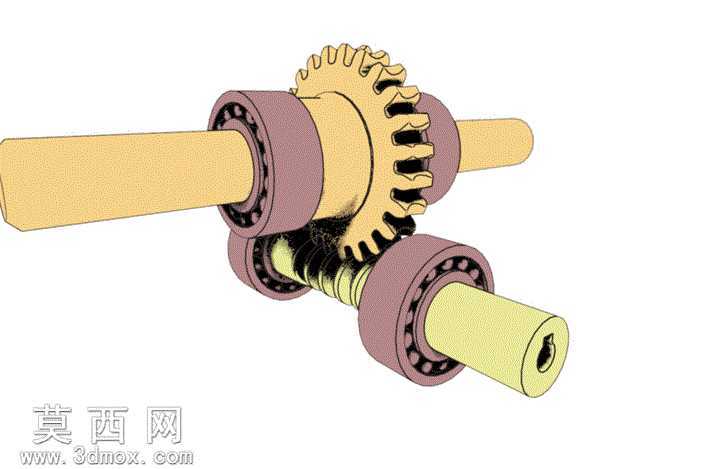

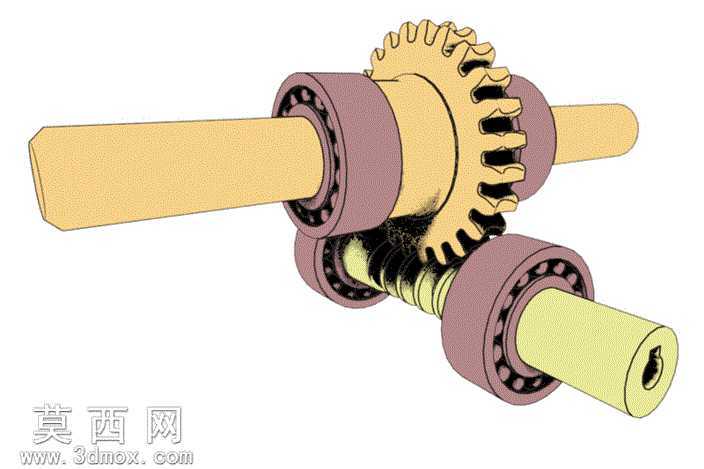

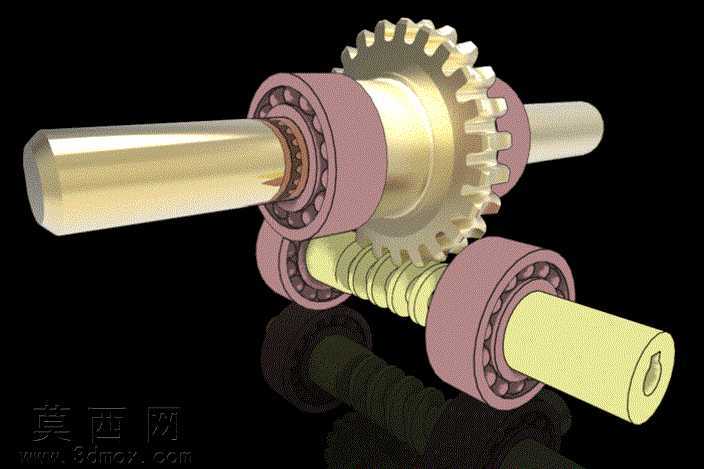

本作品为齿轮轴传动组件的三维建模与卡通风格渲染成果，建模阶段严格遵循机械传动结构的装配逻辑，首先完成各核心零件的参数化构建：针对直齿圆柱齿轮，依据标准齿形参数绘制渐开线齿廓，通过拉伸、阵列特征完成齿圈与轮毂的一体化建模，保证齿距、齿顶高、齿根高的参数符合传动啮合要求；针对两根阶梯传动轴，根据轴承安装位、齿轮配合位的尺寸要求完成轴段的阶梯化设计，预留轴承内圈的配合公差带，同时对轴端的倒角、轴肩定位结构做了精细化处理，保证装配时的定位精度。滚动轴承部分完整构建了内圈、外圈、滚动体、保持架的全细节结构，还原深沟球轴承的装配形态，保证轴承与轴、轴承与安装位的配合关系符合机械设计规范。材质与渲染阶段采用卡通渲染的非真实感绘制思路，摒弃传统机械渲染的写实金属质感，为不同零件分配高饱和度的区分色：齿轮采用暖金色哑光金属材质，突出齿形轮廓的结构辨识度；传动轴分别采用亮金色与浅黄色的差异化材质，清晰区分两根轴的层级关系；轴承外圈与保持架采用粉紫色哑光材质，与金色零件形成强烈的色彩对比，让装配层次一目了然。渲染时采用柔和的均匀布光，弱化硬阴影与高反光效果，通过平涂质感的色彩表现搭配清晰的轮廓线，让整体画面呈现出简洁明快的卡通视觉效果，同时完整保留了齿轮啮合、轴承支撑、轴系装配的全部结构细节，能够清晰展示平行轴齿轮传动的工作原理：上方的齿轮轴与下方的蜗杆式轴通过齿面啮合实现动力传递，两组轴承分别为两根轴提供径向支撑，保证传动过程的运转稳定性。设计过程中优先考虑结构展示的清晰度，通过色彩分区降低机械结构的理解门槛，既保证了机械结构的装配合理性与参数准确性，又通过卡通化的视觉处理让专业的机械传动结构更具观赏性与科普性，适合用于机械原理教学演示、传动结构可视化展示等场景，建模过程中对零件间的干涉问题做了全面检查，确保齿轮啮合间隙、轴承配合间隙都处于合理范围，完整还原了该传动组件的装配关系与运转逻辑。
