行星齿轮传动机构三维结构设计

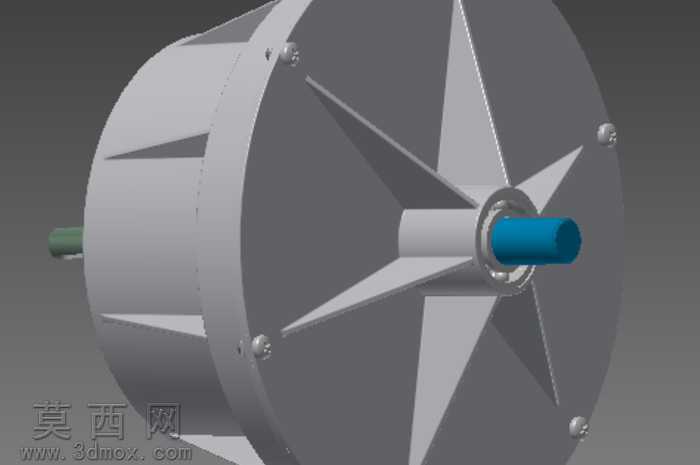

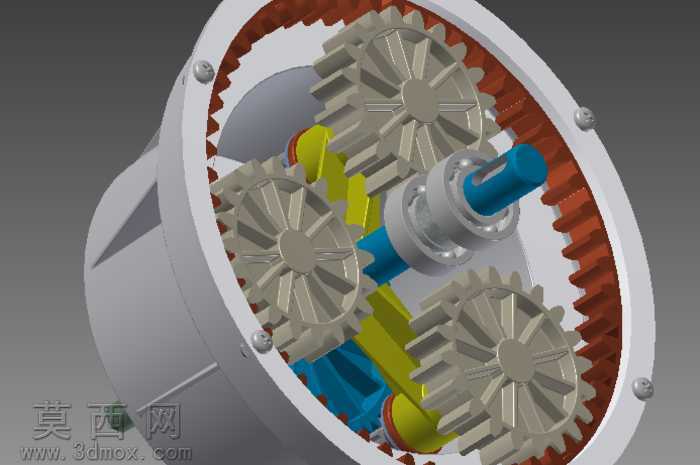

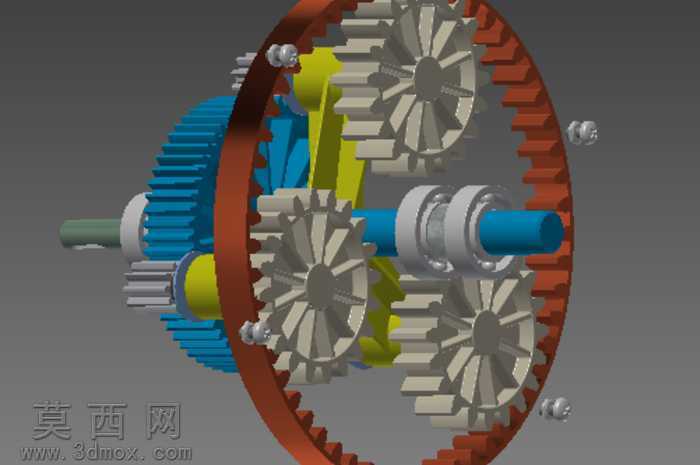

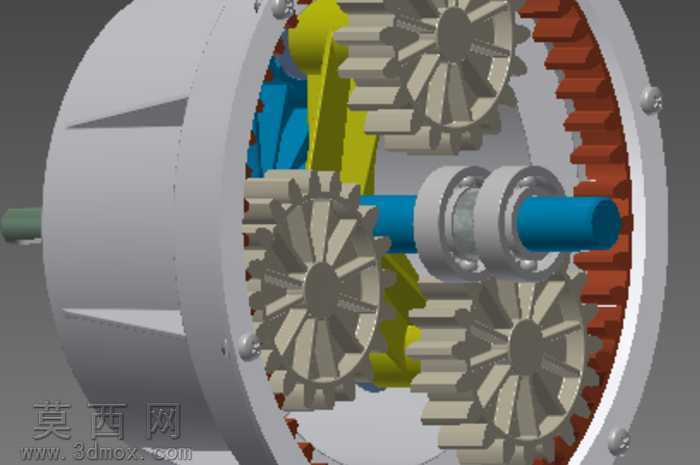

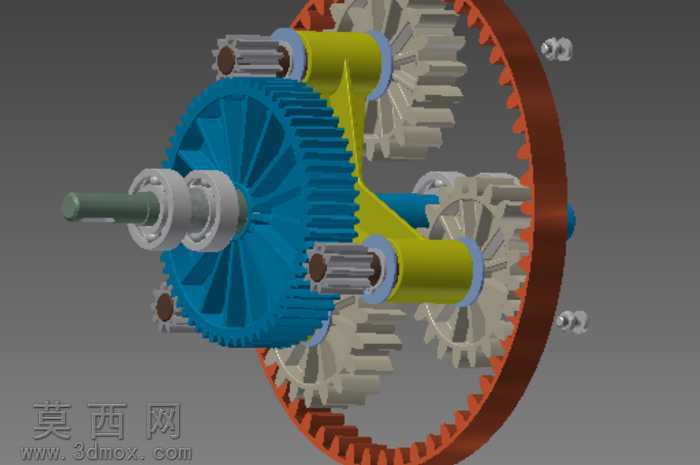

本作品为行星齿轮传动机构的三维建模设计，采用Autodesk Inventor软件完成全参数化建模与装配，完整还原了行星轮系的核心结构组成。建模过程中首先完成内齿圈的参数化构建，依据渐开线齿廓生成规则精准绘制齿形曲线，通过拉伸、阵列等特征操作完成内齿圈的实体建模，为内齿圈赋予金属哑光灰的材质属性，还原钢制齿圈的真实质感。随后完成太阳轮、多个行星轮的独立建模，每一个齿轮的齿形参数均与内齿圈完成啮合匹配，严格控制齿侧间隙与啮合重合度，保证传动逻辑的合理性，行星轮与太阳轮均采用浅灰色金属材质，区分不同传动部件的视觉层次。建模过程中同步完成行星架的结构设计，黄色的行星架采用支撑臂式结构，每一个支撑臂对应一个行星轮的安装位，通过装配约束将行星轮铰接在行星架的支撑轴上，保证行星轮可绕自身轴线自由转动。蓝色的输入输出轴采用阶梯轴结构设计，轴段上设置有轴承安装位，建模时还原了轴承的滚动体、内外圈细节结构，将轴承装配到轴与壳体的对应位置，还原真实的轴系支撑结构。外部壳体采用剖视展示的设计思路，通过半剖的视觉处理方式，将内部的轮系啮合结构完整呈现，无需隐藏外部构件即可清晰观察内部传动路径。渲染阶段采用工作室光照环境，调整不同构件的材质粗糙度与反光度，让金属部件的质感层次分明，不同功能的构件采用差异化配色区分，蓝色的轴系、黄色的行星架、灰色的齿轮与齿圈、银色的轴承形成清晰的视觉区分，方便快速识别各部件的功能与装配关系。装配过程中严格遵循机械设计的装配逻辑，添加了正确的运动约束，可实现轮系的运动仿真，直观展示太阳轮输入、行星架输出、内齿圈固定状态下的减速传动过程，完整呈现行星齿轮传动大传动比、结构紧凑的设计特点，可用于机械原理教学演示、传动方案设计参考等场景。
