西林德罗型双耳环直线液压执行构件

　　在各类需要直线往复驱动力输出的工业场景中，这类双耳环连接结构的液压执行构件是动力传递链路里的核心部件，从工程机械设备的动臂姿态调整、工装夹具的夹紧动作实现，到自动化产线的工位推料、专用设备的负载举升环节，都能见到这类构件的实际应用。不同于螺纹连接或者法兰安装的油缸结构，两端采用铰接耳环的设计，核心是为了适配安装端存在小角度摆动的工况，避免活塞杆在伸缩过程中承受径向偏载，从根源上降低杆体密封件的偏磨风险，延长整套执行构件的无故障运行周期。

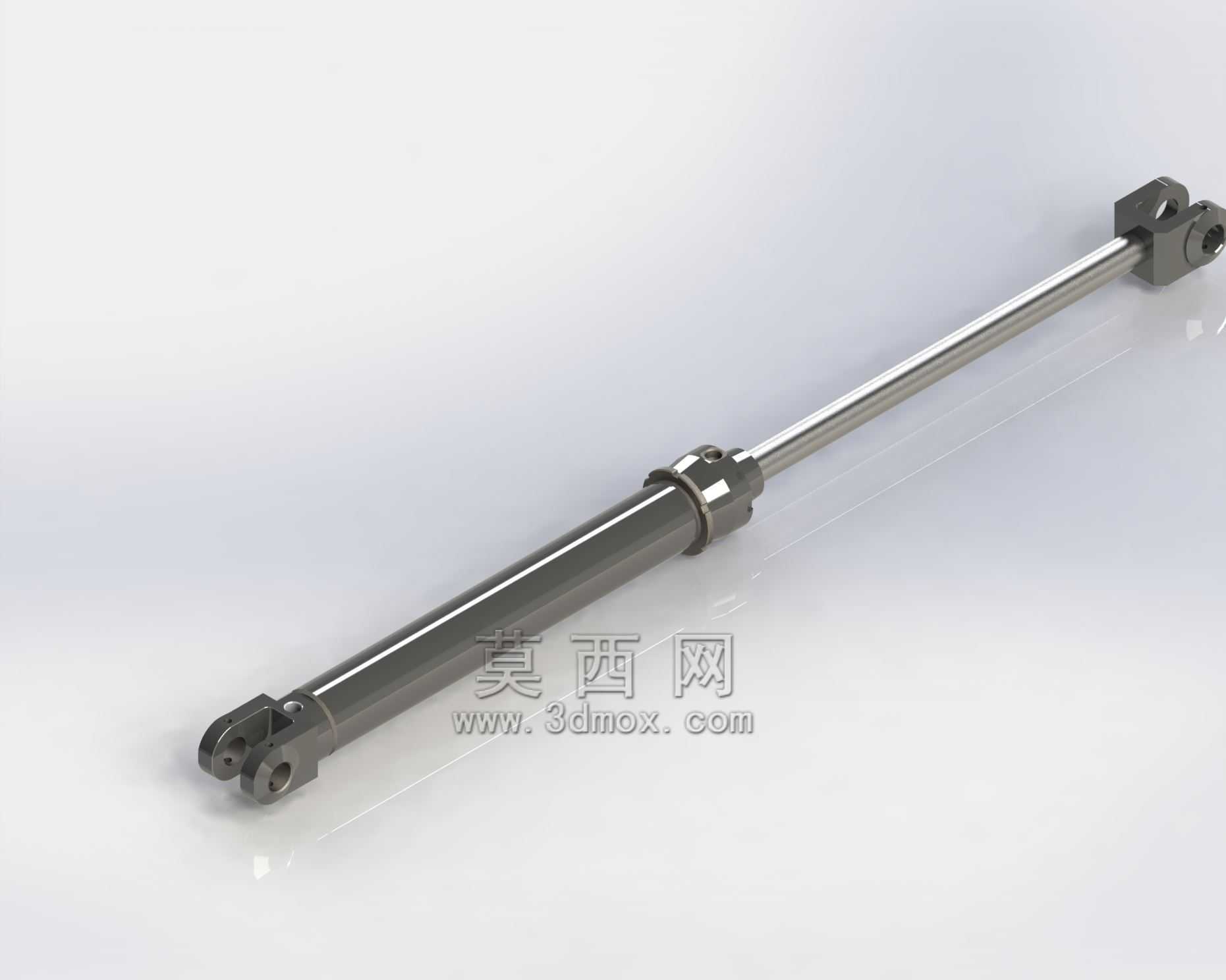

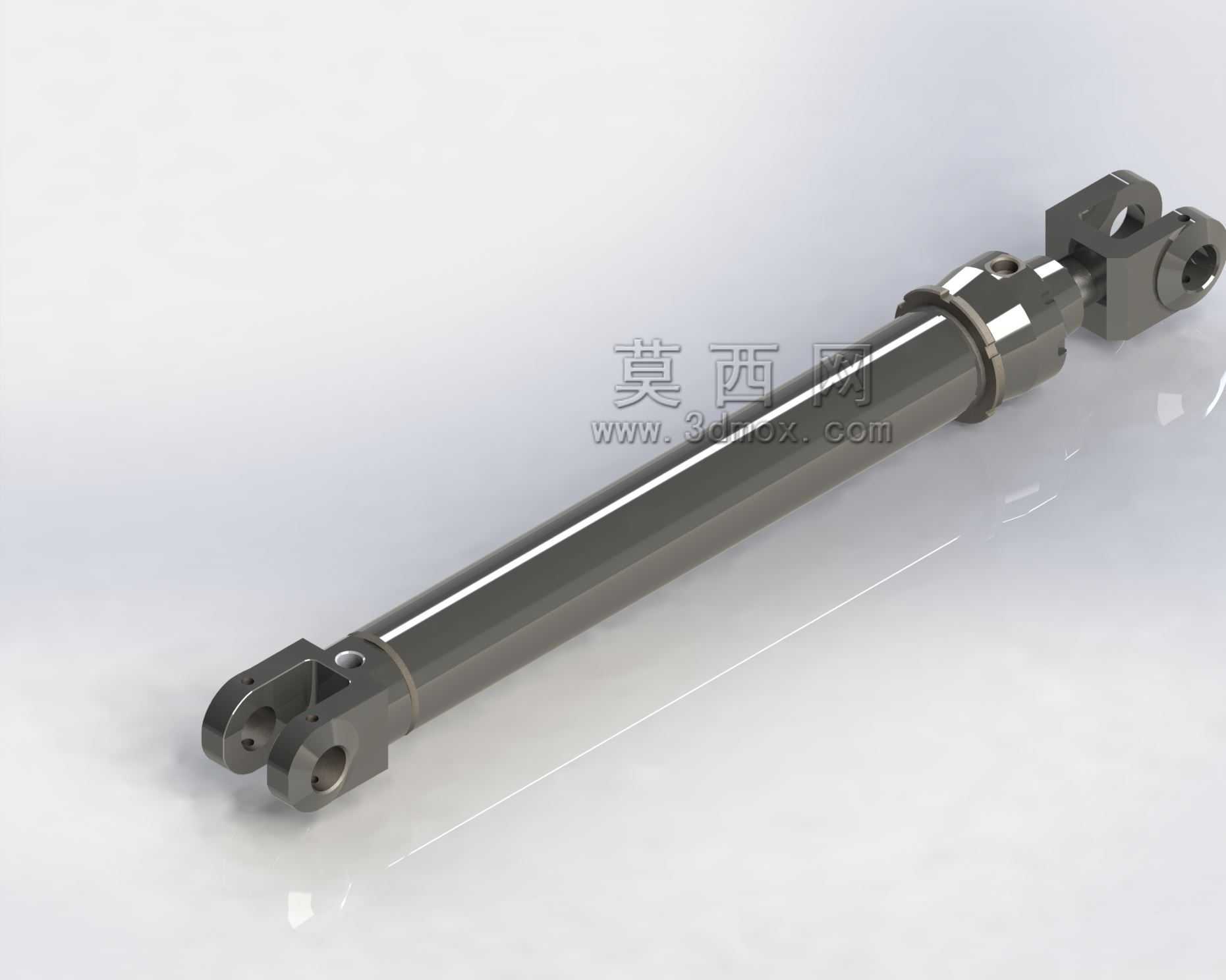

　　从结构设计逻辑来看，这款构件的缸筒采用等径直筒设计，外壁做了防锈氧化处理，缸体中部的定位环结构主要用于安装行程检测附件或者管路固定支架，给现场布线、辅件安装预留了标准化的安装位置，不需要后期在缸筒外壁额外焊接支架破坏缸体结构强度。活塞杆表面做了硬铬镀层处理，粗糙度控制在满足密封件唇口润滑的区间，既可以减少往复运动的摩擦阻力，也能抵御工况中常见的水汽、粉尘侵蚀，避免杆体出现锈点刮损密封件导致内泄外漏问题。两端的耳环内孔预留了轴套安装位，实际装配时可以根据负载冲击大小选配铜基石墨轴套或者关节轴承，适配不同冲击等级的使用场景，当设备运行过程中安装支座存在小幅角度偏差时，铰接结构可以自动补偿位姿偏差，不会让活塞杆承受额外的弯曲应力，这也是这类铰接油缸在工程机械、重载工装领域应用占比高的核心原因。

　　在安装边界的设计考量上，这类构件的安装尺寸需要匹配整机的铰点间距设计，完全伸出时的两耳环中心距要满足设备最大行程的动作需求，完全缩回时的中心距要适配设备最小安装空间，避免出现行程到位后缸体和周边结构发生干涉的问题。设计建模过程中，需要严格控制耳环孔的同轴度公差，两端耳环孔的轴线要保持平行且垂直于活塞杆的运动轴线，否则装配后会出现活塞杆卡滞、运动阻力陡增的问题，严重时甚至会导致杆体弯曲变形。缸体的进出油口位置设置在靠近两端端盖的位置，油口的连接螺纹采用通用标准管螺纹，方便现场和液压管路的快速对接，油口内部的流道做了圆弧过渡处理，减少高压油液流动过程中的压力损失，也避免流道直角位置出现气蚀损伤缸体。

　　从实际功能特性来说，这类液压执行构件可以通过控制输入油液的压力、流量来精准调节输出推力和运动速度，相比电动推杆、气缸这类直线驱动部件，它的输出力密度更高，同等安装体积下可以提供数倍于电动、气动执行件的驱动力，非常适合重载工况下的动力输出。密封系统采用多道密封组合设计，杆端设置了防尘圈、主密封、缓冲密封三道密封结构，防尘圈可以刮除活塞杆外露表面附着的粉尘、铁屑等杂质，避免杂质被带入缸体内部污染液压油，主密封承担高压油液的密封作用，缓冲密封可以吸收行程末端的压力冲击，避免活塞高速运动撞击端盖时产生的高压脉冲损伤主密封。缸体内部的活塞和活塞杆采用螺纹连接加防松销的固定结构，避免长期往复运动过程中活塞和杆体出现连接松动，保证动力传递的可靠性。

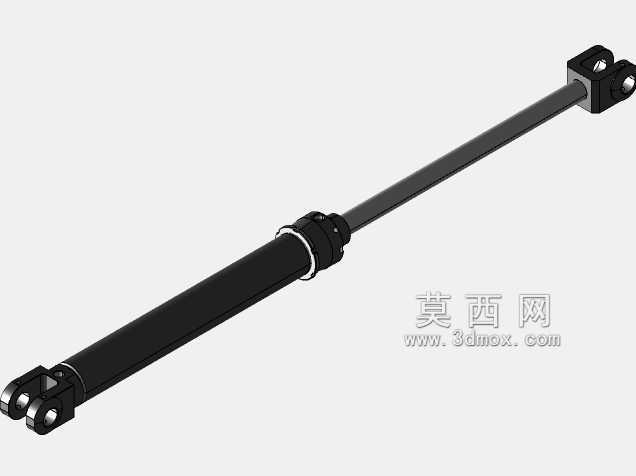

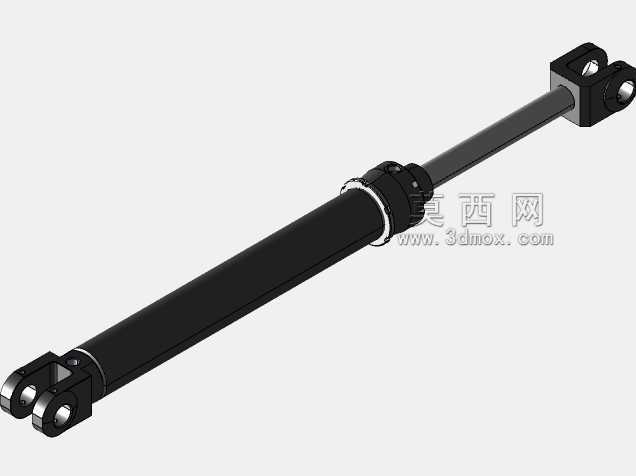

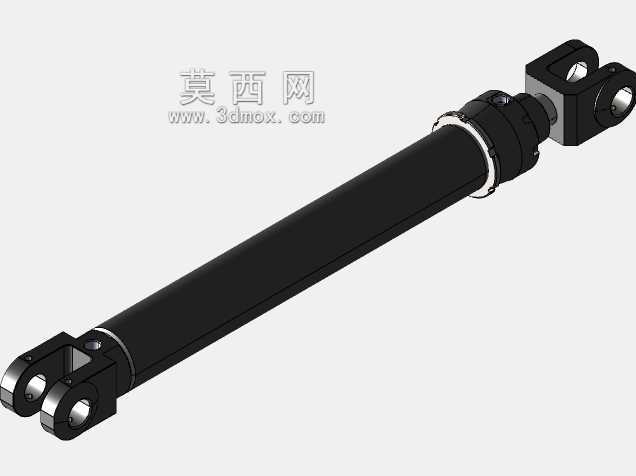

　　在三维建模的细节处理上，这类构件的模型需要还原所有安装相关的关键尺寸，包括耳环孔径、耳环宽度、缸筒外径、活塞杆直径、各段轴肩的位置尺寸、油口的位置和螺纹规格，方便设计人员在做整机布局时直接调用模型做干涉检查，不需要反复测量实物尺寸。模型的各零件拆分要符合实际装配逻辑，缸筒、活塞杆、活塞、端盖、耳环、密封件都作为独立零件存在，方便后续做工程图导出、装配工艺模拟的时候调用，也方便设计人员根据自己的实际工况修改行程、安装尺寸等参数，快速衍生出适配不同设备的同系列构件模型。建模过程中对一些不影响安装和性能的工艺倒角、小退刀槽做了适度简化，既保证模型的轻量化，不会在整机装配时占用过多的系统资源，也不会影响设计人员对结构、安装尺寸的判断，兼顾了模型的实用性和运行流畅度。
