立式液压驱动管材切割加工设备结构

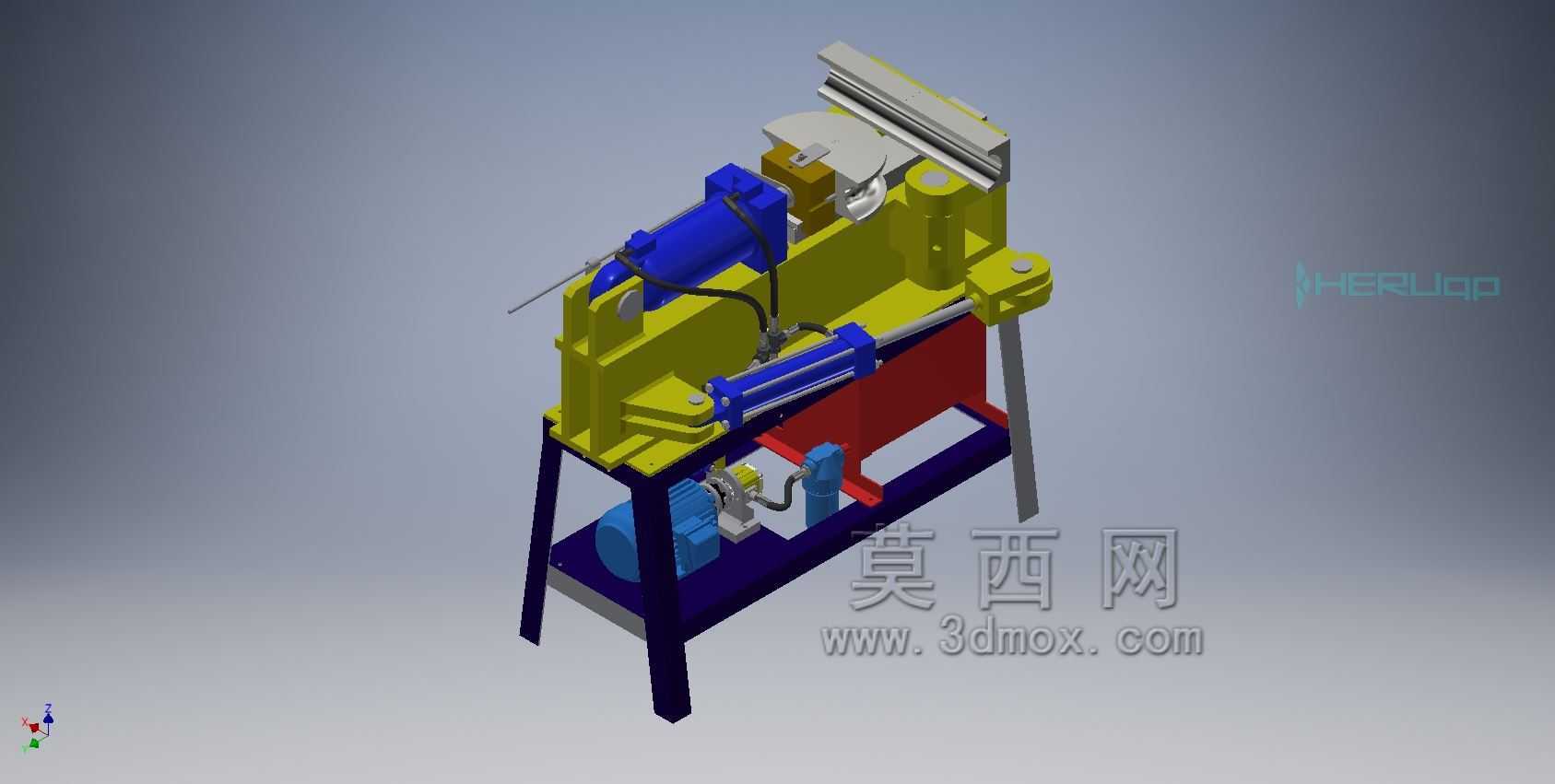

　　这套立式结构的液压驱动加工设备，主要面向中小规格金属型材、薄壁管材的定长切断工序场景，在五金加工、汽配零件预制、小型钢结构件加工车间的下料工位应用十分普遍，相比传统手动砂轮切割设备，其通过液压回路提供稳定的夹持与进给力，能大幅降低人工操作的劳动强度，同时保证切口断面的平整度，减少后续铣削、打磨的工序余量。从结构布局来看，设备采用分层式立式机架设计，底部框架预留了液压动力单元的安装空间，内置的液压泵组、控制阀组通过硬管与上层的执行元件连接，管路排布沿机架型材内侧走线，既避免加工过程中飞溅的切屑刮损管路，也能减少管路弯折带来的压力损失。上层作业平台集成了夹具组件与切割执行组件，其中夹具部分采用V型定位块配合液压压头的结构，可适配圆形、

　　方形等不同截面的型材装夹，装夹行程覆盖常规直径10到80毫米的管材，压头表面做了网纹滚花处理，增大装夹摩擦力的同时避免压伤工件表面。切割执行组件采用直线导轨导向，液压油缸直接驱动切割头沿导轨做进给运动，相比丝杠进给的结构，液压驱动的抗过载能力更强，在切割高硬度合金钢材时也能保持稳定的进给速度，不会出现闷车、进给卡顿的问题。设备的安装边界需要考虑操作与维护空间，整机落地尺寸控制在长1200毫米、宽700毫米、高1500毫米范围内，机架底部预留四个地脚螺栓安装孔，可直接固定在水泥地面上，无需额外做减震基础，侧面预留的液压油加注口、压力检测接口距离地面高度在400到1200毫米之间，符合日常维护的操作高度要求，

　　操作人员站在设备正面即可完成上料、装夹、触发加工、下料的全流程动作，操作按钮布置在平台右侧的伸手可及位置，避免操作时身体探入加工区域带来的安全隐患。设计过程中重点考虑了受力传递的合理性，切割过程中产生的径向切削力会直接通过夹具底座传递到下层机架的横梁上，上层平台的钢板厚度选用12毫米的Q235板材，配合底部的加强筋焊接结构，满负载切割时机架的形变量控制在0.2毫米以内，保证切割头的进给直线度，避免切口出现斜度。液压回路设计上设置了过载溢流阀，当切割负载超过设定压力时会自动回油，保护切割刀片与液压元件不会因为过载损坏，同时夹具的压紧油路设置了保压阀，即使出现临时断电的情况，夹具也能保持压紧状态，避免工件飞出造成安全事故。

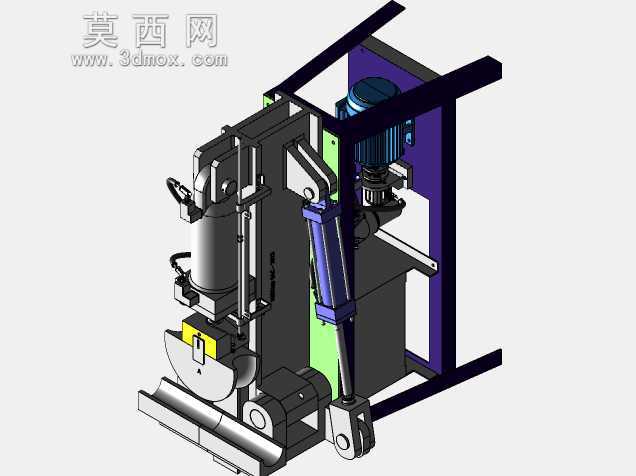

　　设备的切割头安装位预留了通用的锯片安装接口，可根据加工材料的不同更换金属锯片、砂轮片等不同刀具，更换刀具的操作空间充足，无需拆解周边的护罩结构，单人即可在5分钟内完成刀具更换。机架下层的动力单元周围设置了可拆卸的防护网板，既可以阻挡灰尘进入液压站，也能在设备运行时避免人员接触到运转的电机联轴器，网板采用快拆螺丝固定，日常清理液压站表面灰尘、更换液压油滤芯时可以快速拆卸。从三维建模的角度来看，这套设备的结构拆分清晰，所有焊接件、机加工件、标准液压元件都做了独立的零件建模，装配关系完全按照实际生产的装配顺序设置，干涉检查覆盖了全行程的运动状态，包括油缸伸出到最大行程、夹具完全开合、切割头进给至终点位置等极限状态，都不存在零件干涉问题，可直接作为同类设备改型设计的基础参考框架，也能用于液压加工设备的教学演示场景，帮助初学者理解立式液压加工设备的布局逻辑、受力传递路径与元件选型思路。
