户外双坡遮阳钢架棚结构设计方案

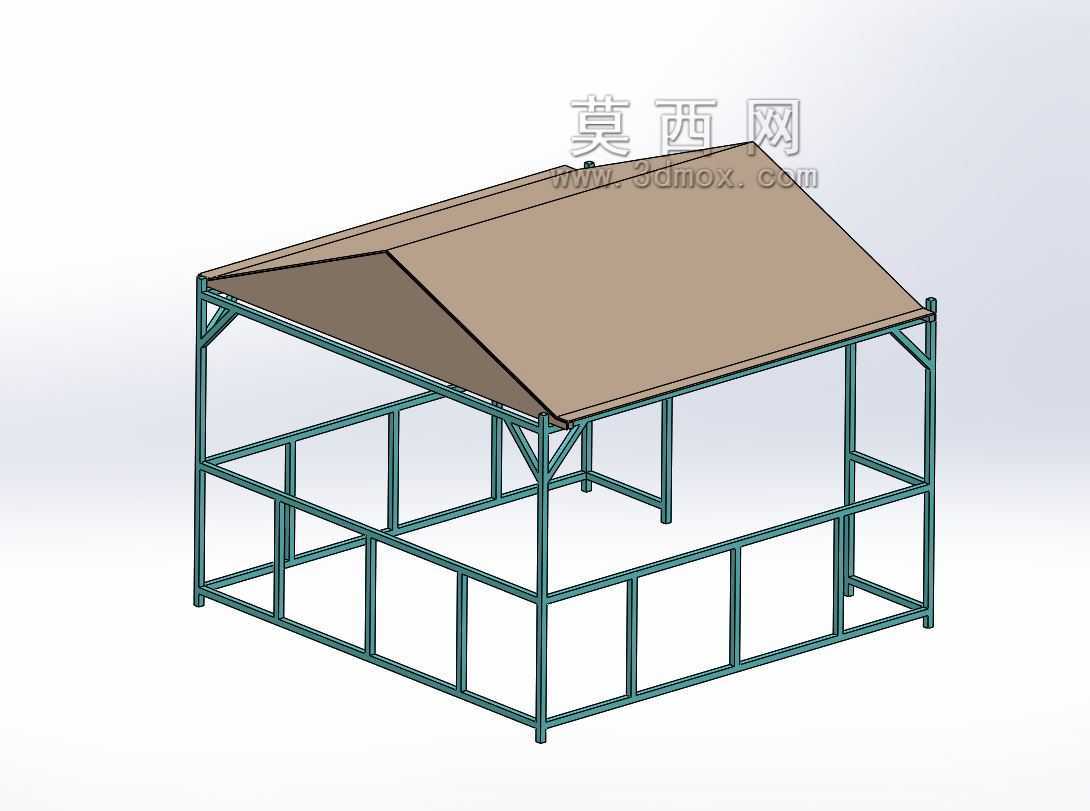

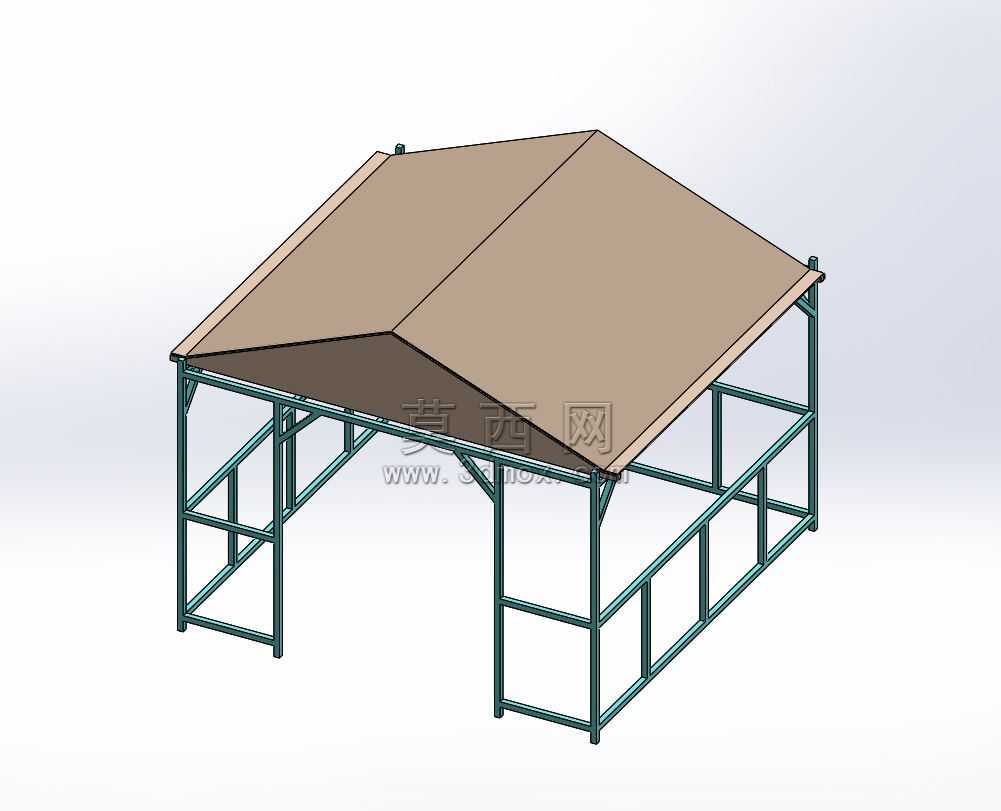

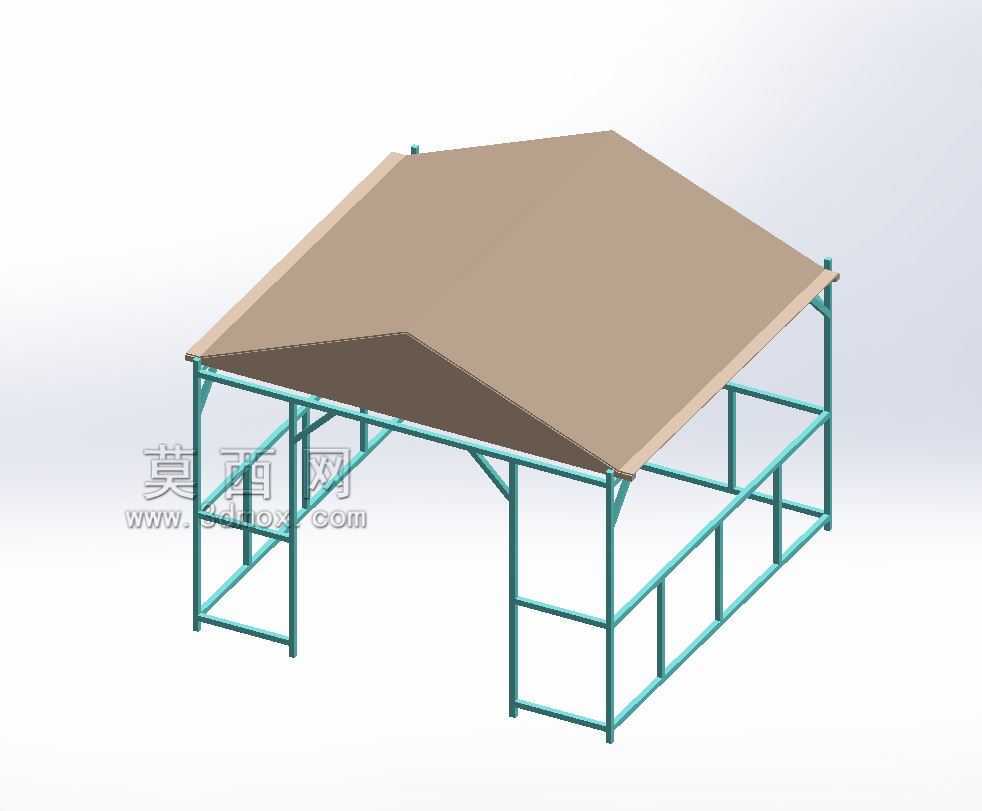

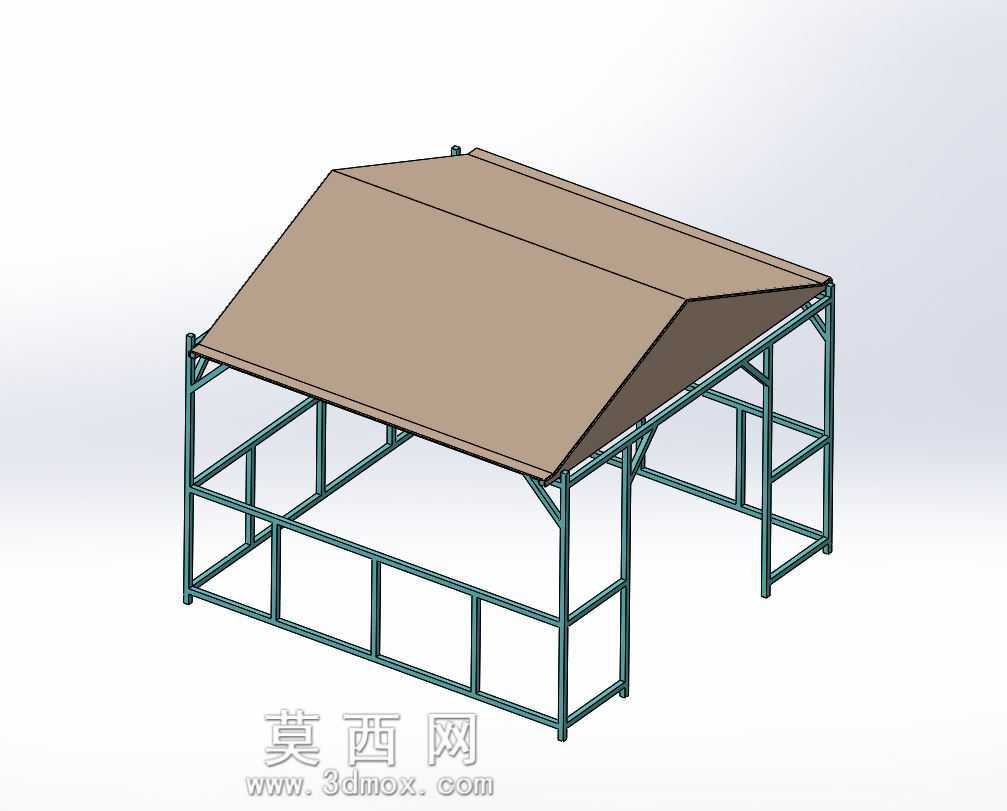

　　这类双坡钢架遮阳棚在户外公共区域的应用场景十分广泛，从社区休闲区、景区临时休憩点到厂区户外物料临时堆放区、非机动车停放点都能见到这类结构的身影，核心作用是为下方区域遮挡直射阳光、阻隔小雨，同时凭借开放式的框架结构保证通风效果，避免全封闭围挡带来的闷热感。从实际使用需求出发，这类棚体不需要承担过重的竖向荷载，仅需考虑自重、常规风荷载以及少量积雪荷载，因此框架部分采用矩形钢管焊接成型的方案，整体骨架沿纵向设置等距分布的竖向支撑柱，柱脚位置预留安装孔位，可通过膨胀螺栓直接固定在硬化混凝土地面上，不需要额外做复杂的独立基础，大幅降低现场安装的施工难度。

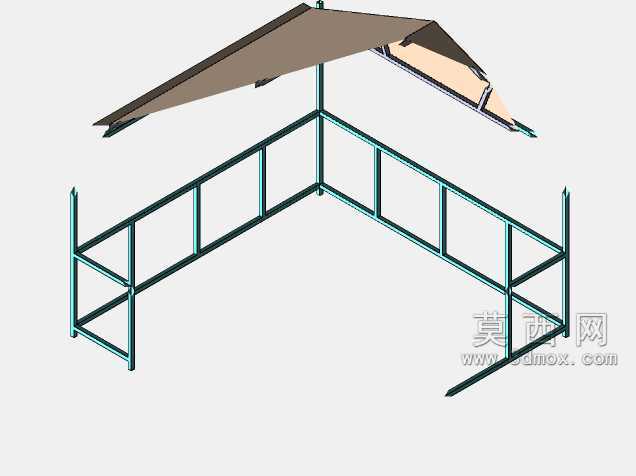

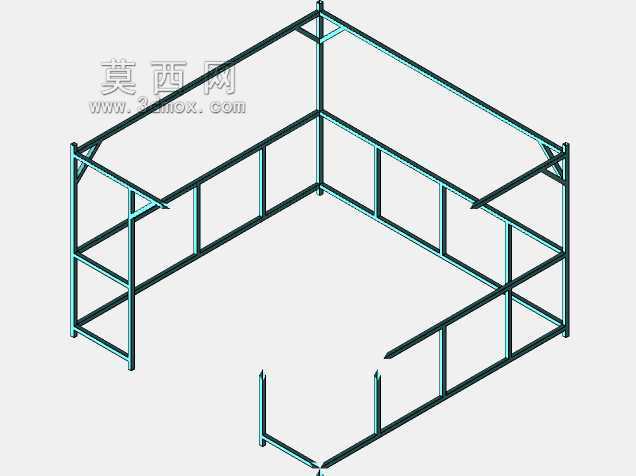

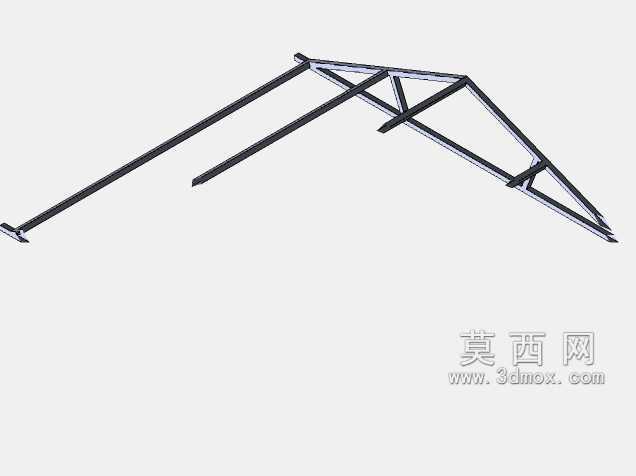

　　设计过程中首先确定的是棚顶的双坡排水坡度，常规户外使用场景下坡度设置在15度左右即可保证雨水快速沿坡面流向两侧，不会在棚顶形成积水增加额外荷载，棚顶的覆盖板材采用彩钢夹芯板或者耐力板，通过自攻螺钉固定在顶部的横向檩条上，檩条与主框架的上横梁焊接固定，保证连接强度。框架的侧向设置多道横向连接杆件，一方面是提升整体框架的抗扭刚度，避免侧向受力时出现框架变形，另一方面这些横向杆件也可以作为侧面围挡的安装基础，如果后续需要加装半高围挡或者宣传展板，不需要额外在主框架上打孔焊接，直接通过抱箍件就能固定附属构件。

　　从安装边界来看，这类棚体的单跨跨度通常控制在3到4米之间，纵向长度可以根据实际场地需求通过增减标准节段的方式调整，每个标准节段的长度设置为2米，方便运输和现场拼接，竖向支撑柱的高度设置在2.2米到2.5米区间，既可以保证成年人在棚下正常行走不会碰头，也不会因为柱身过高导致风荷载下的弯矩过大，提升整体结构的稳定性。框架的所有焊接位置在出厂前都会做打磨除锈处理，之后喷涂户外防锈漆，再做表面喷塑，提升户外环境下的抗腐蚀能力，延长整体结构的使用寿命。

　　在结构受力校核阶段，需要重点验算竖向支撑柱的长细比，避免柱身失稳，同时验算顶部横梁在棚面荷载下的挠度，保证横梁变形量在允许范围内，不会出现棚顶凹陷积水的问题。棚顶的屋脊位置设置通长的密封压条，覆盖两块坡面板材的拼接缝隙，避免雨水从拼接位置渗漏到棚下区域。框架的边角位置都做了圆弧倒角处理，避免安装和使用过程中尖锐边角划伤人员，细节处贴合户外公共设施的安全使用要求。不同于全封闭的固定建筑，这类钢架棚的所有构件都可以在工厂预制完成，现场仅需要通过螺栓拼接和少量焊接作业就能完成安装，施工周期短，后期如果需要搬迁或者调整位置，也可以拆解后转运到新场地重新组装，材料重复利用率高，适配很多临时或者半永久的户外遮蔽需求。在非机动车停放场景下，这类棚体下方还可以配套安装充电设施，框架的横向杆件刚好可以作为充电线路的走线支撑，不需要额外架设走线支架；在休闲区使用时，棚下可以直接放置休闲桌椅，框架立柱上也可以加装挂钩用于悬挂随身物品，拓展使用功能。
