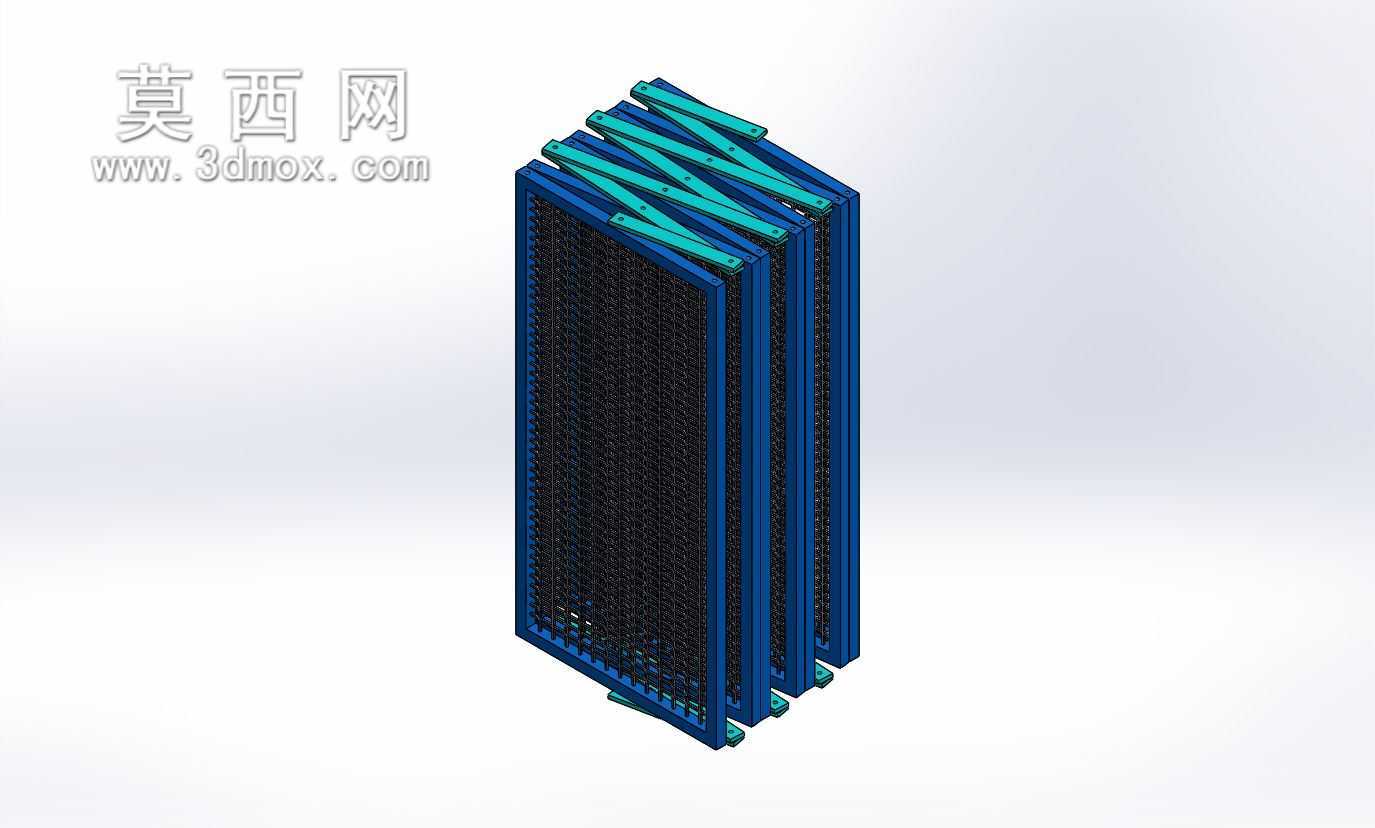

这款多层剪叉式升降结构,核心采用多组平行四边形剪叉臂交叉铰接的布局,区别于常规单组剪叉的小行程设备,通过三层剪叉臂的同步伸缩实现大行程垂直举升,完全收回状态下整体结构紧凑,占用竖向安装空间极小,展开后可达到数倍于自身收缩高度的举升行程,适配对安装空间有严格限制、同时需要大升降行程的作业场景。从结构受力逻辑来看,每组剪叉臂的铰接点都做了等距排布设计,保证升降过程中上层承载平台始终保持水平状态,不会出现侧倾偏移,臂体采用矩形型钢拼接成型,截面抗弯模量经过核算,可承受额定载荷下的长期交变应力,避免臂体出现塑性变形。剪叉臂之间的铰接销轴采用耐磨衬套配合,减少反复伸缩过程中的铰接磨损,延长设备维护周期,销轴两端设置防脱限位结构,避免运行过程中销轴窜动脱出引发安全隐患。
在实际应用场景中,这类多层剪叉升降结构可适配多种工业工况:在仓储物流领域,可嵌入固定安装位作为楼层间的物料垂直输送载体,替代小型货梯完成轻载物料的跨层转运,收缩后平台与地面齐平,不占用地面通行空间;在高空设备维护场景,可搭载作业护栏作为移动式高空作业平台的升降核心,支撑作业人员完成灯具检修、管线布设等高空作业内容;在自动化生产线中,可配合输送线完成工件的工位高度切换,实现不同高度工位间的工件平稳过渡,举升过程速度平稳无冲击,不会对工件表面造成磕碰损伤。

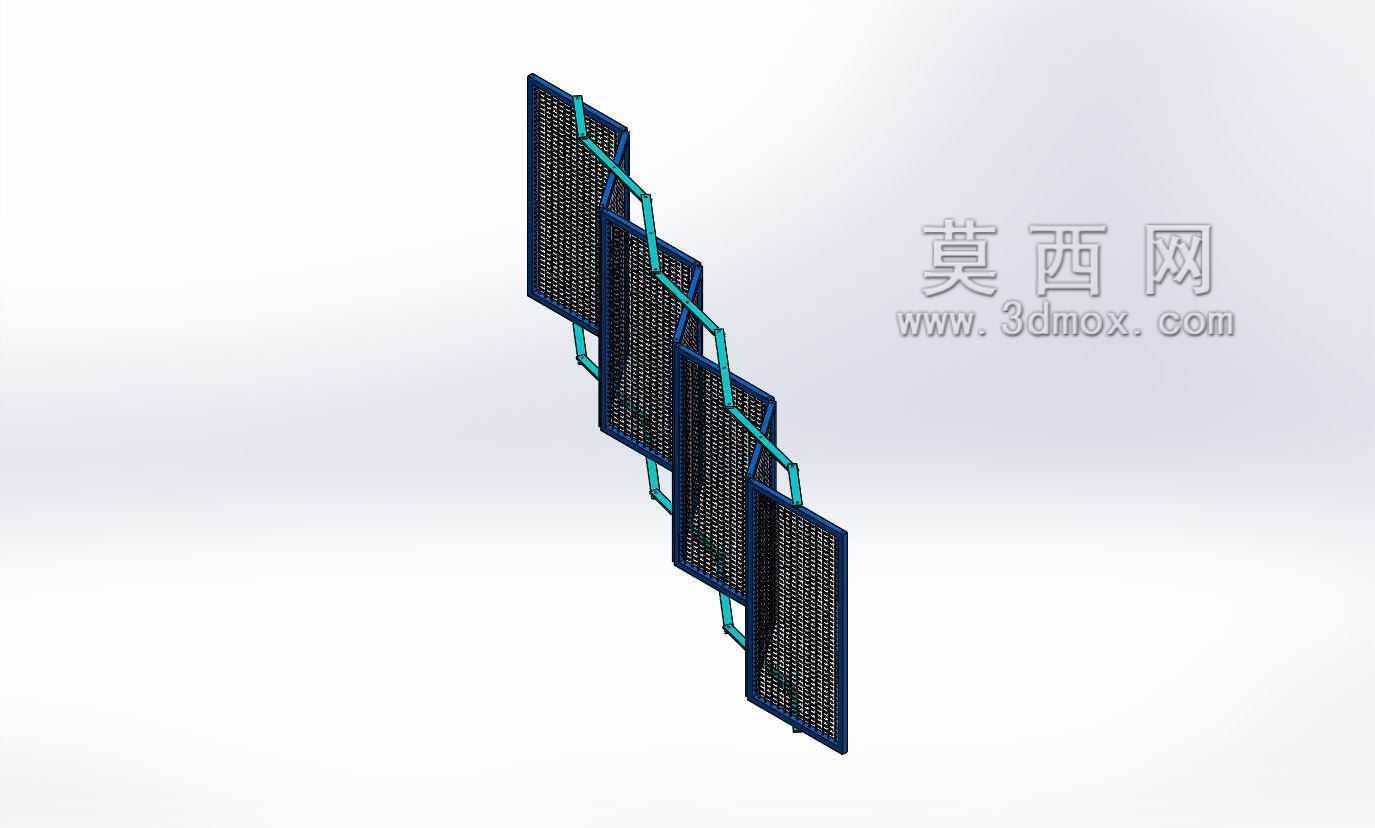

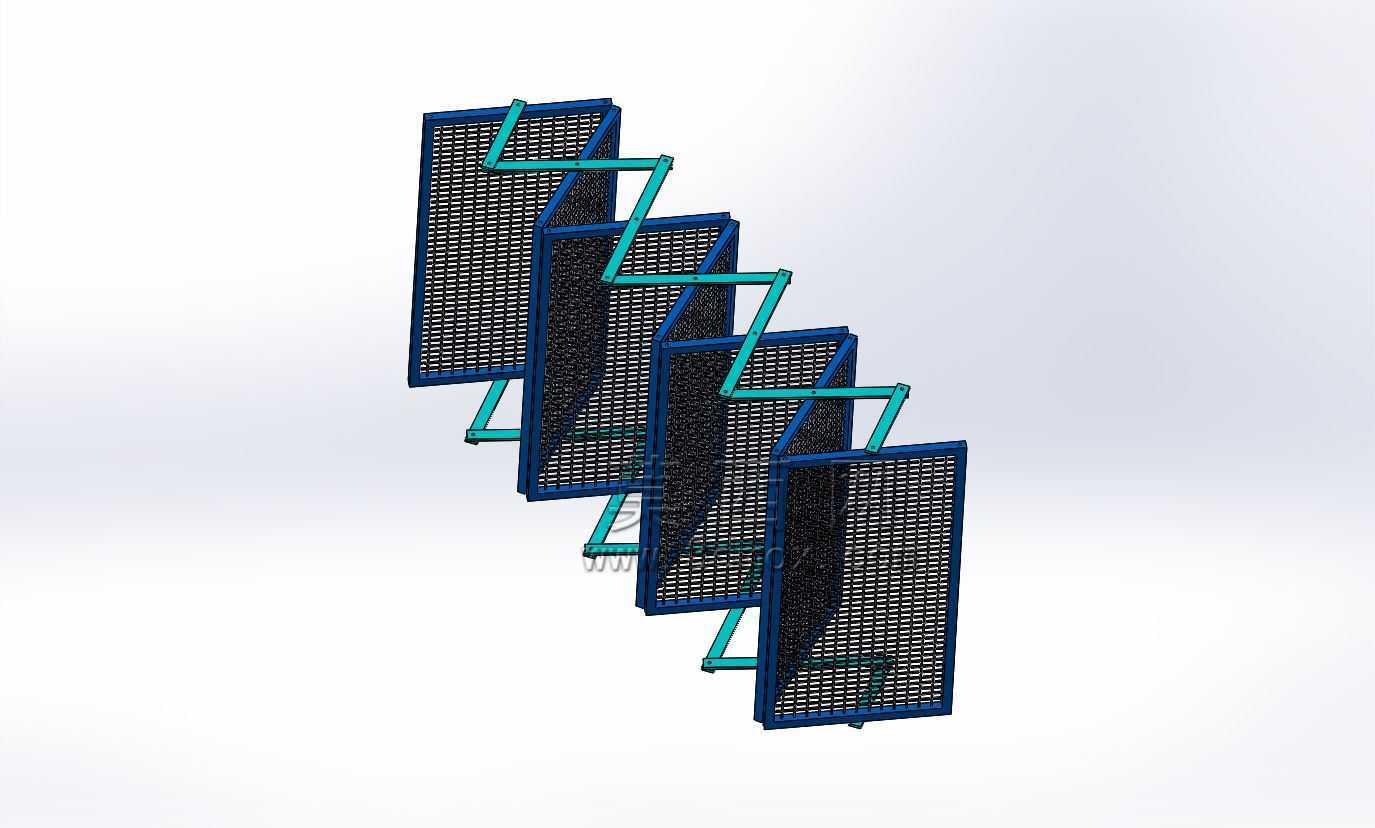

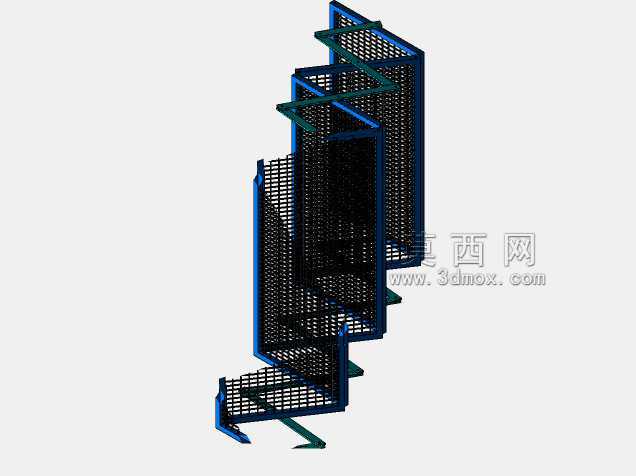

从设计思路层面,整个结构的驱动端布置在最下层剪叉臂的铰接位置,可适配液压油缸、电动推杆等多种线性驱动元件,驱动元件的推力经过剪叉臂的力臂放大后,可在较低驱动功率下实现大载荷举升,降低驱动单元的选型成本。结构两侧设置了竖向导向限位框架,也就是模型中可见的蓝色竖向型材结构,剪叉臂的侧端设置导向滑块嵌入框架导轨内,在升降全程限制剪叉结构的横向晃动,即使承受偏载载荷也能保证升降轨迹的垂直精度,避免平台出现卡滞。导向框架采用标准工业铝型材拼接,安装时无需复杂焊接作业,可根据实际安装场地的尺寸快速调整框架跨度,适配不同宽度的承载平台需求。

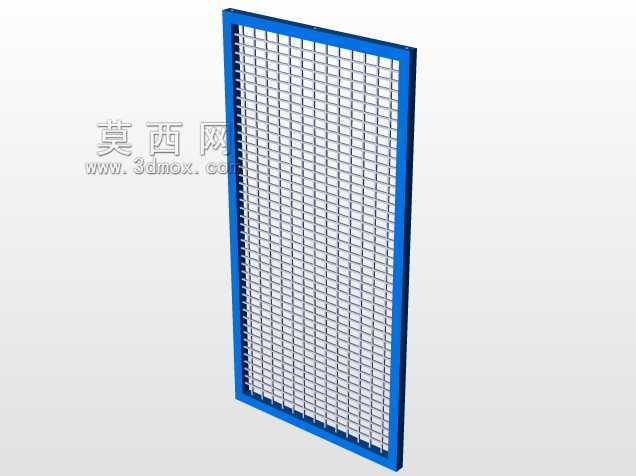

关于安装边界尺寸,收缩状态下整体结构的竖向高度可控制在300mm以内,横向宽度可根据承载需求在600mm至1500mm区间调整,纵向深度适配常规物料承载的800mm至1200mm规格,安装时仅需在底部框架位置做地脚固定,保证基础地面的平面度误差不超过2mm/㎡即可,无需额外做复杂的地基预埋。平台表面铺设防滑冲孔网板,也就是模型中可见的黑色网状承载面,既可以减轻平台自身重量,又能避免作业过程中物料、工具滑落,网板的开孔率经过设计,不会积存油污、杂物,日常清理维护便捷。
在功能特性上,剪叉臂的每一层都设置了机械安全锁止孔位,当举升到指定作业高度后,可插入安全锁销实现机械刚性锁止,即使驱动系统出现泄压、断电等故障,平台也不会出现下坠,保障作业安全。结构的所有受力焊缝都采用连续满焊工艺,焊后做去应力处理,避免长期承载后焊缝开裂。整体结构的模块化程度较高,剪叉臂单元、导向框架单元、承载平台单元都可单独拆分,运输过程中可拆分后打包,到安装现场再快速组装,降低运输成本与现场安装难度。日常维护仅需定期在铰接点加注润滑脂、检查销轴磨损情况即可,维护点都布置在结构外侧,无需拆解设备即可完成保养作业,适配工业场景下长时间连续运行的使用需求。
