定柱式悬臂起重吊装设备结构设计

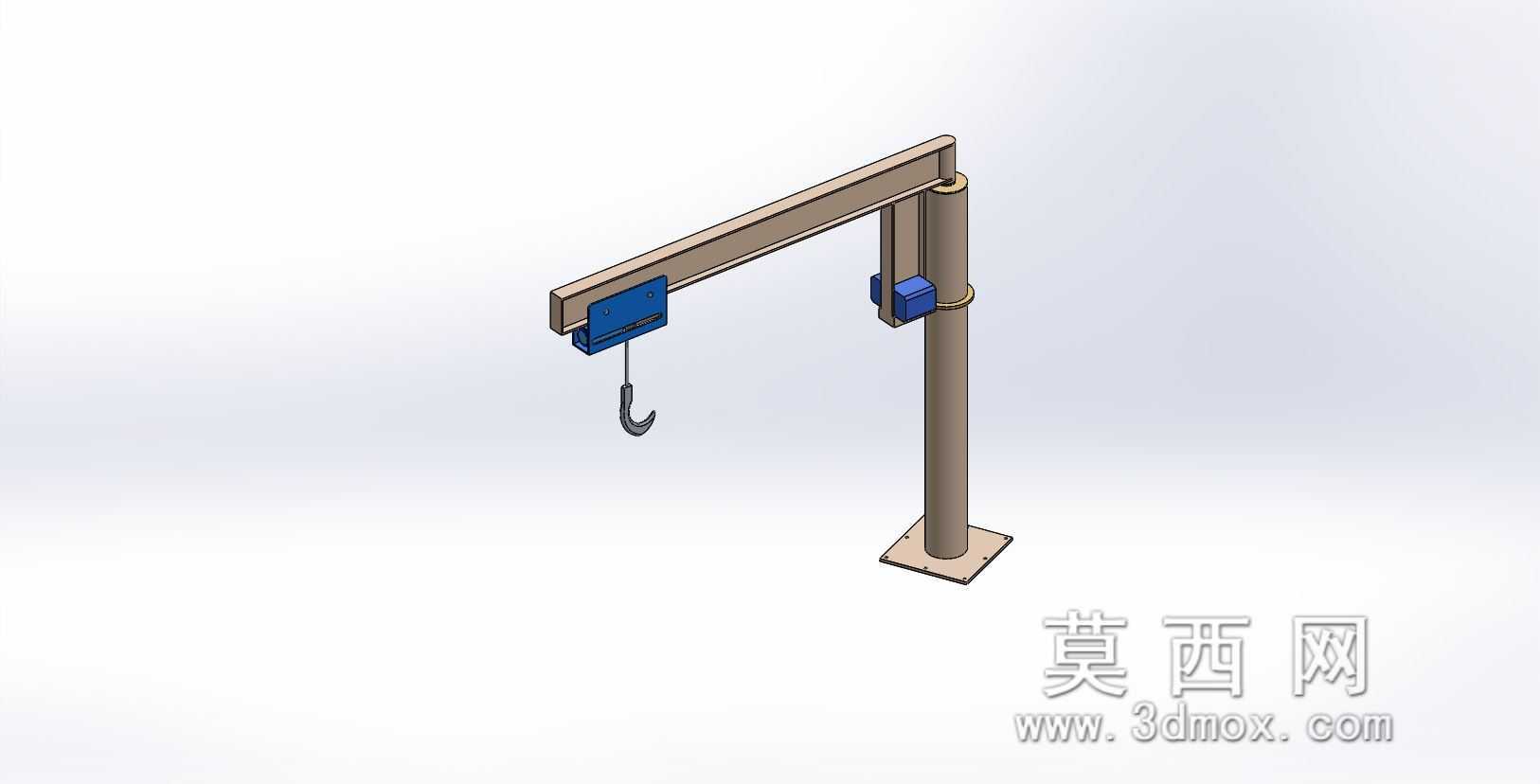

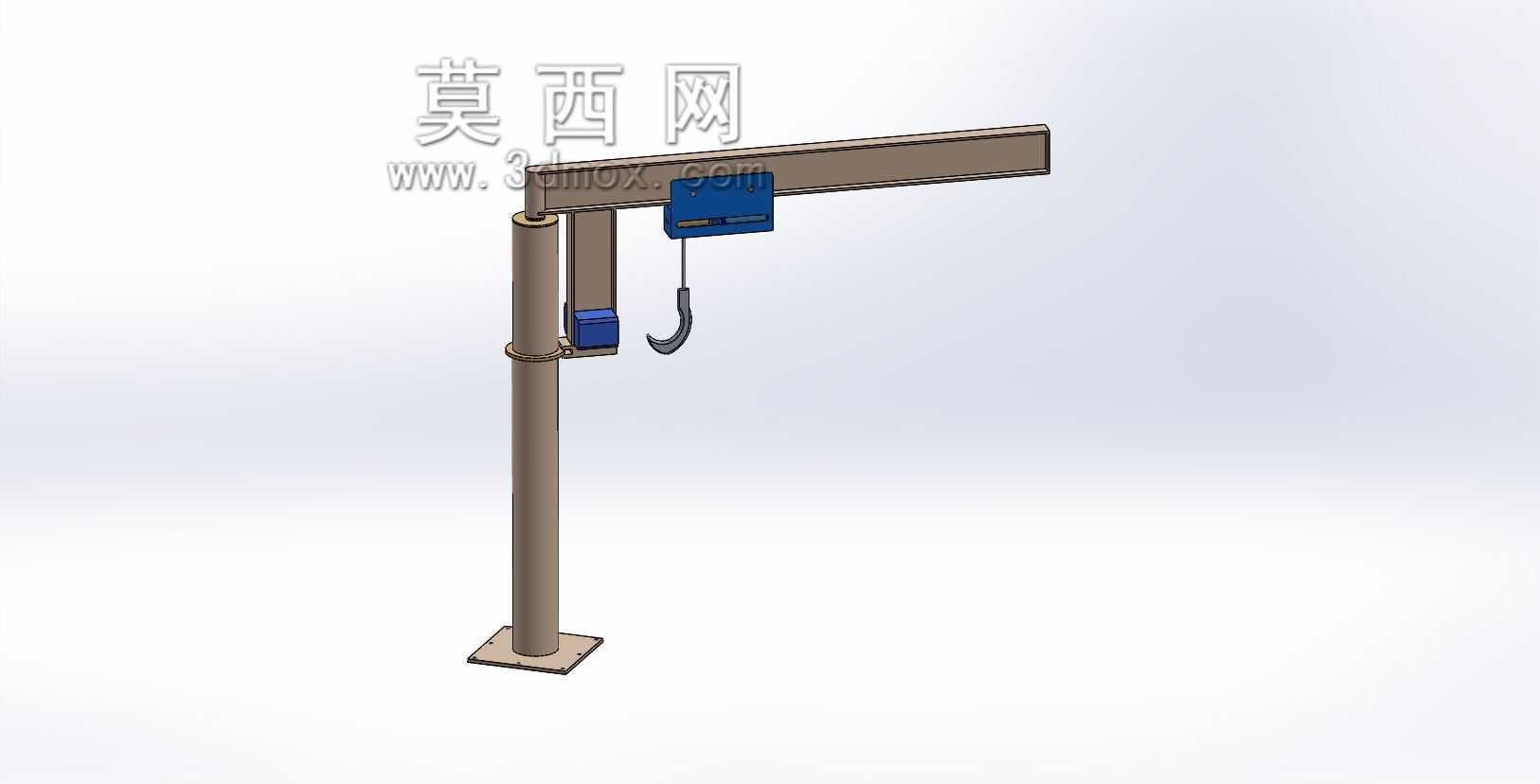

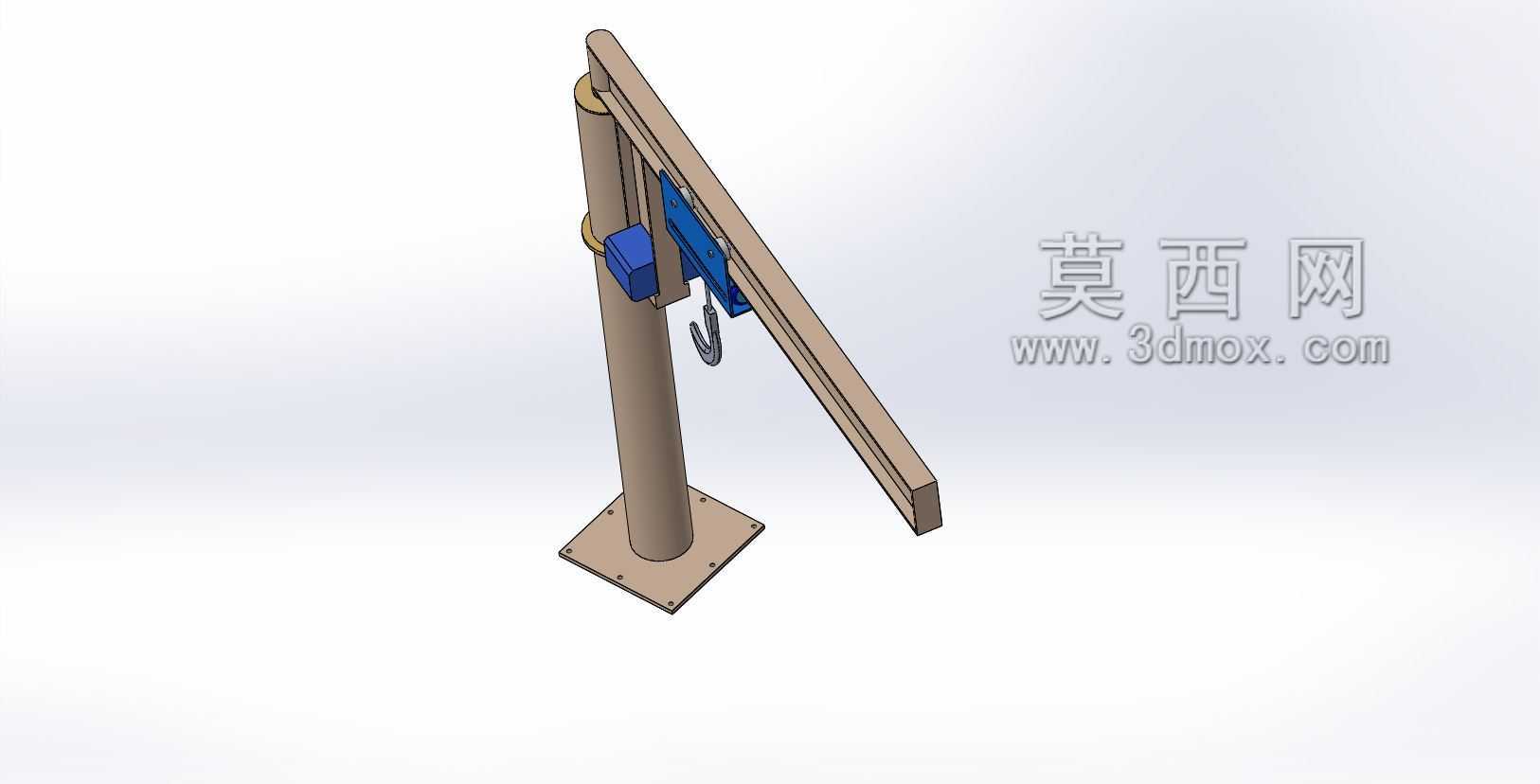

　　这款定柱式悬臂吊装设备，主要适配中小型生产车间、仓储库区的定点物料转运场景，覆盖机加工工位工件上下料、装配线重型部件移位、仓储区托盘货物短距离调运等常见作业需求，作业覆盖范围为以立柱安装点为圆心的扇形区域，可填补桥式起重机覆盖盲区、大型行车无法灵活适配的小范围高频吊装需求，相比移动式吊装设备，固定安装的形式不占用地面通行空间，作业时无设备移位的动线干扰，非常适合工位固定、吊装频次高但单次吊重不大的作业场景。从结构设计逻辑来看，整体采用立柱承载+悬臂回转的经典受力架构，底部为方形安装法兰盘，通过多组地脚螺栓与混凝土地面基础刚性连接，安装时需保证基础平面度公差控制在合理范围，避免立柱倾斜带来的附加弯矩影响承载能力；

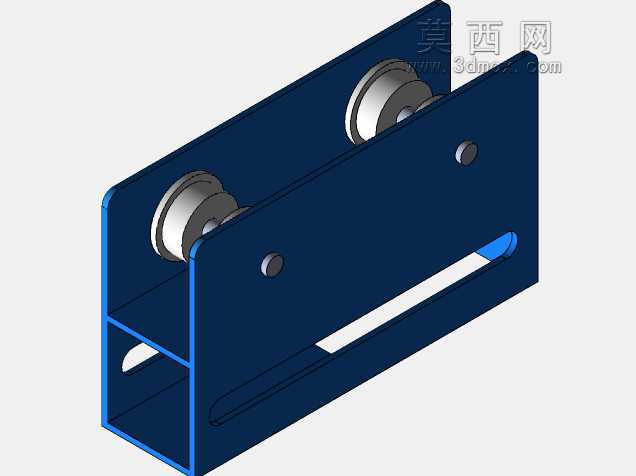

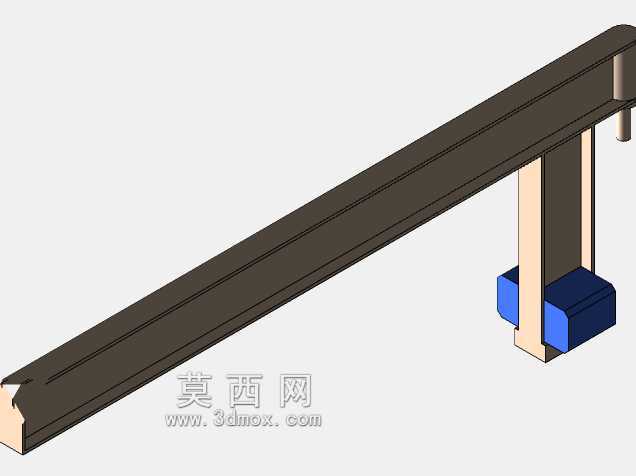

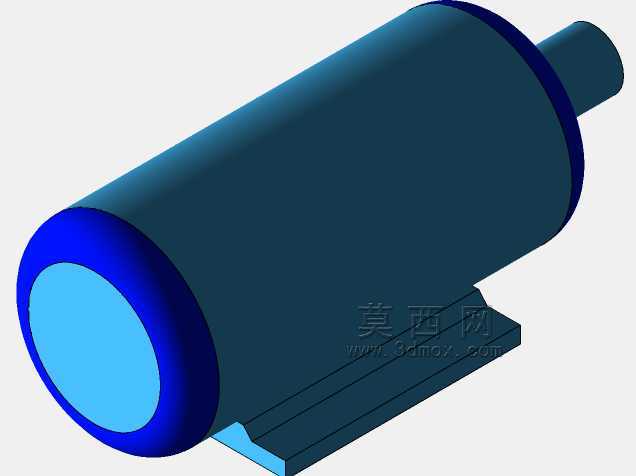

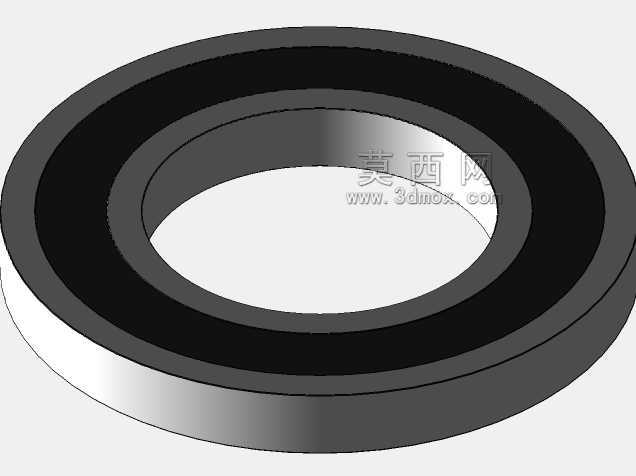

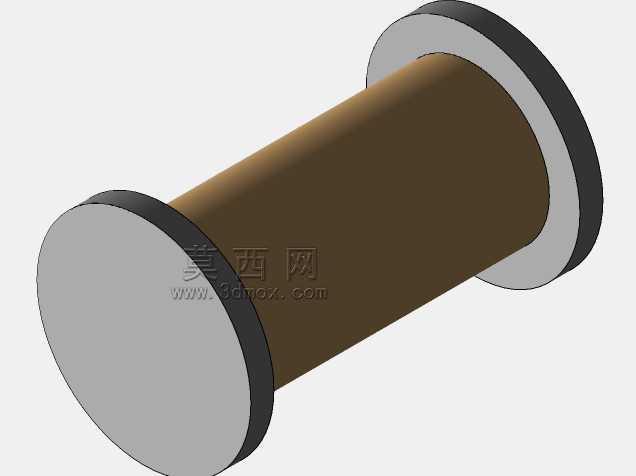

　　立柱主体采用圆形截面型钢加工，截面选型根据额定起重量与悬臂长度匹配，保证满载工况下立柱的弯曲变形量在许用挠度范围内，避免吊重作业时出现明显晃动。悬臂梁采用矩形截面型钢制作，沿长度方向做变受力适配，靠近立柱连接端的截面受力最大，向悬臂末端逐步匹配受力需求优化结构，梁体沿长度方向预留电动葫芦的运行轨道，葫芦可沿悬臂全程移动，配合悬臂绕立柱的360度回转动作，可覆盖扇形作业范围内的任意吊点。悬臂与立柱的连接部位采用回转支承结构，内置滑动轴承组，保证回转动作顺畅无卡滞，同时设置上下限位挡圈，避免悬臂受侧向力时出现轴向窜动；电动葫芦采用壁挂式安装形式，沿悬臂下翼缘运行，配套吊钩组设置防脱棘爪，防止吊装作业时吊索意外滑脱。

　　设计过程中重点校核了几个关键受力工况：一是悬臂伸展至最大长度、葫芦运行至悬臂最远端的满载起吊工况，此时立柱根部承受最大弯矩，需验证法兰连接螺栓的拉剪复合受力、立柱截面的抗弯强度、悬臂梁的下挠量是否满足规范要求；二是悬臂回转过程中的制动工况，需考虑吊重摆动带来的水平冲击载荷，对回转支承的连接强度、立柱的抗扭性能做冗余设计；三是葫芦沿悬臂运行的动载工况，对梁体的局部承压、轨道的耐磨性能做对应强化。安装边界方面，设备安装需预留足够的上部安全空间，避免悬臂回转时与车间顶部管线、屋架结构发生干涉，地面基础需做配筋混凝土浇筑，厚度根据额定起重量匹配，保证地脚螺栓的锚固深度满足抗拔要求；悬臂的最低作业高度需适配作业区域内的最高设备、堆垛货物高度，

　　保证吊重运行时底部留有足够安全间隙。实际作业中，操作人员可通过葫芦的控制手柄完成起升、下降动作，手动推动悬臂即可完成水平回转，操作门槛低，无需专门的特种设备操作资质即可完成小吨位物料的吊装作业，相比人工搬运可大幅降低重型工件移位的劳动强度，同时避免人工抬运重物带来的砸伤、扭伤风险。结构上所有外露连接部位均做防松处理，回转部位预留润滑注油点，方便日常维护保养时加注润滑脂，降低回转摩擦阻力，延长设备使用寿命；悬臂末端设置行程限位块，避免葫芦运行超程脱轨，立柱上部设置悬臂上限位，防止悬臂受外力向上抬升出现脱轨风险。
