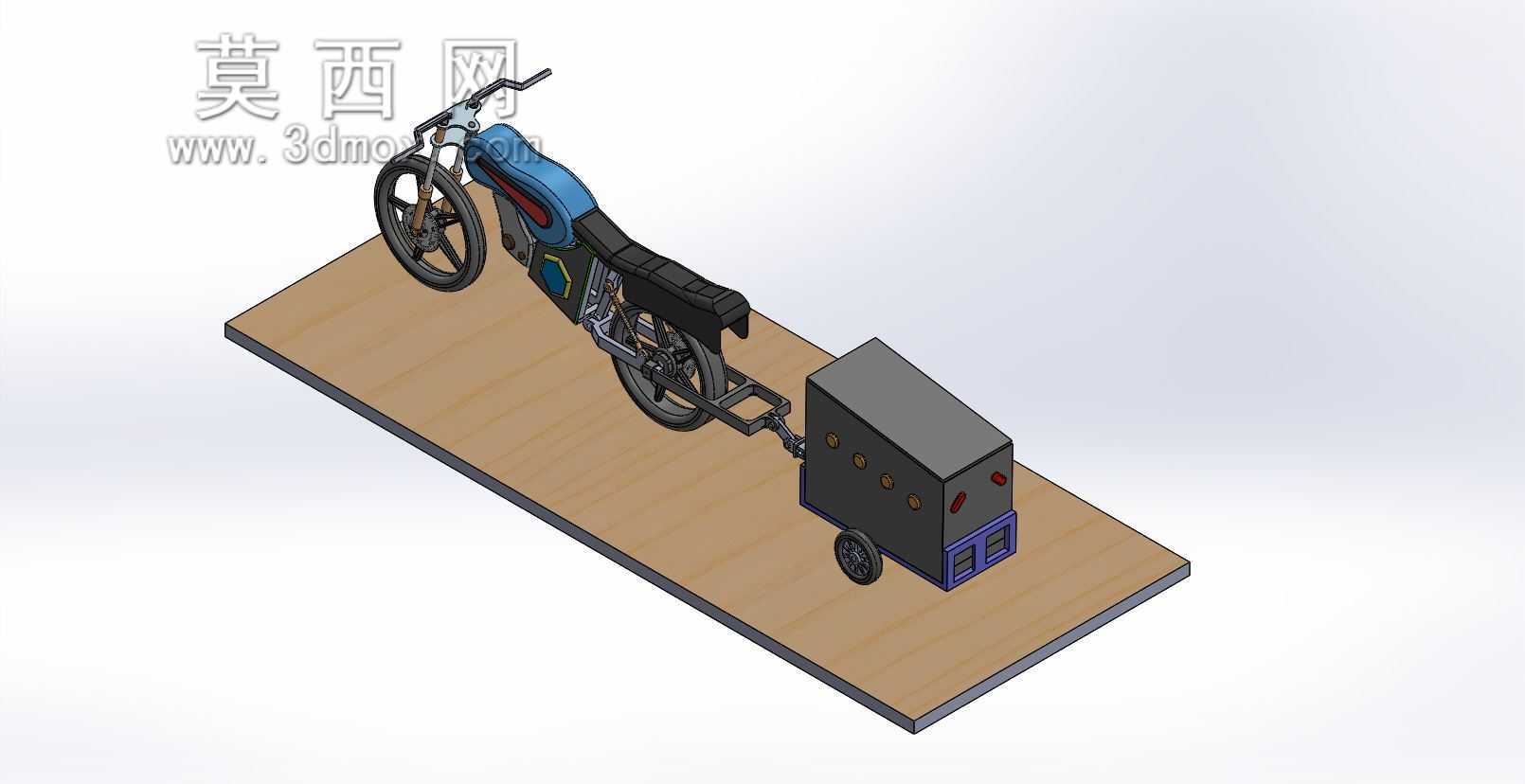

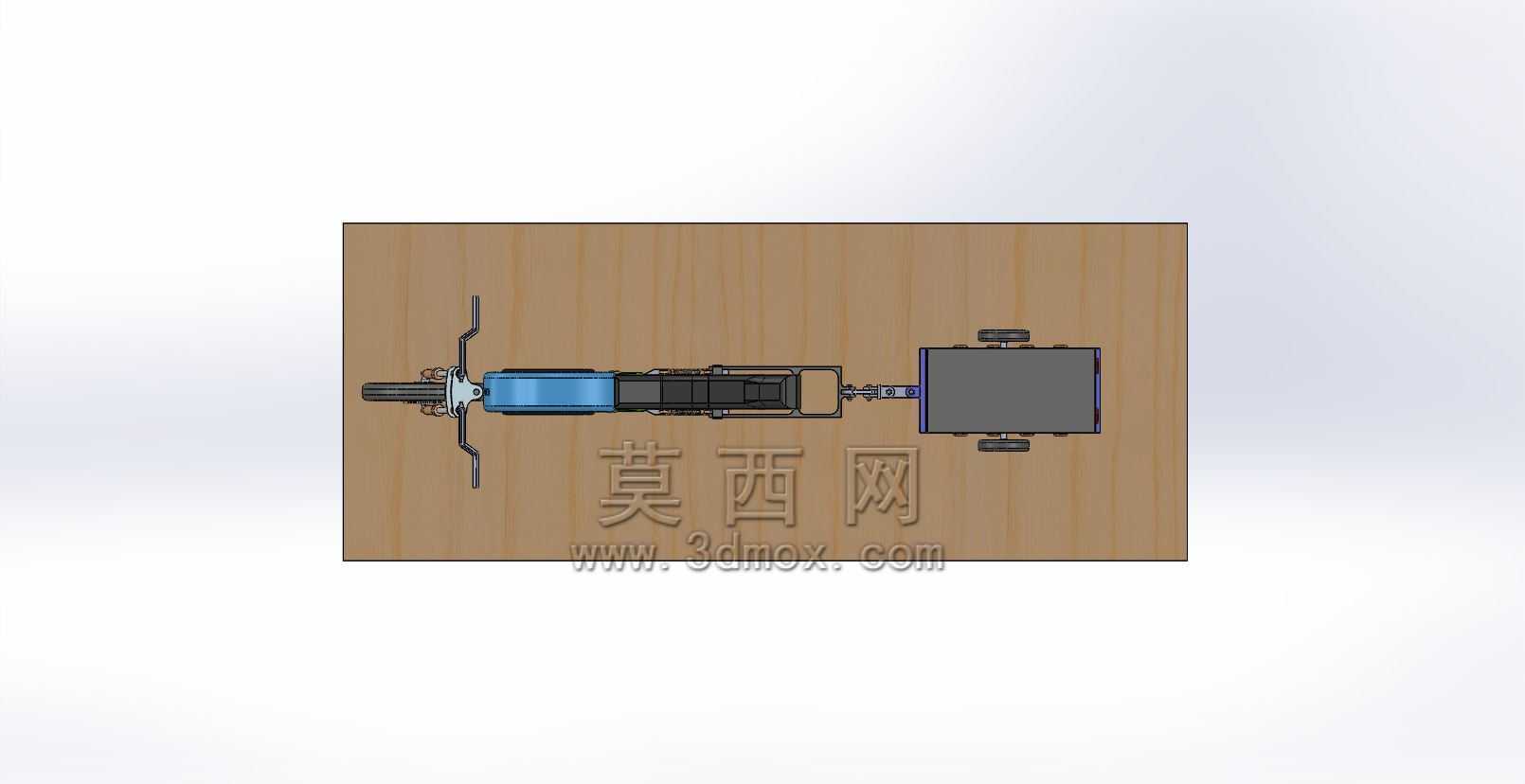

单轴牵引式摩托车挂载运输拖车结构

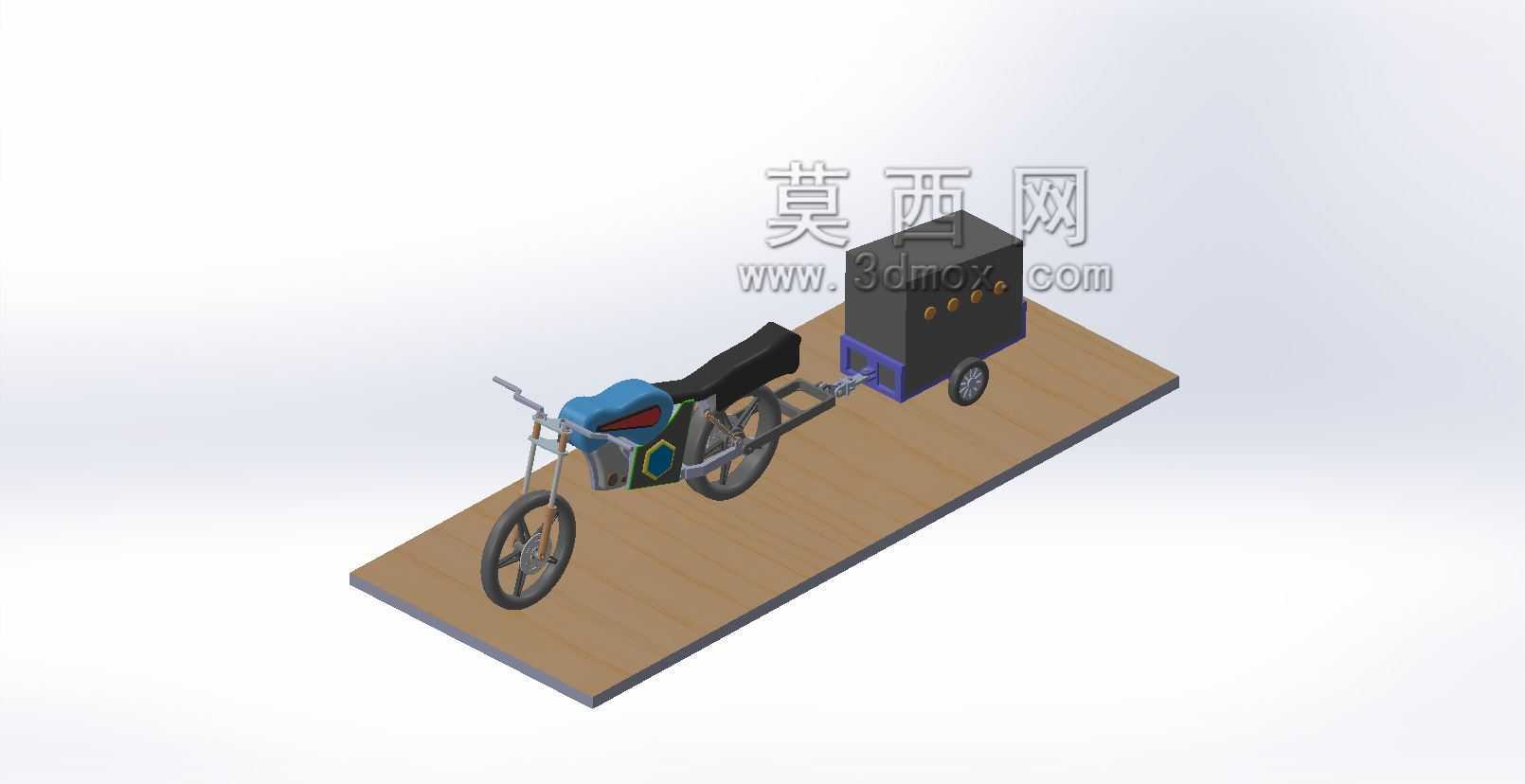

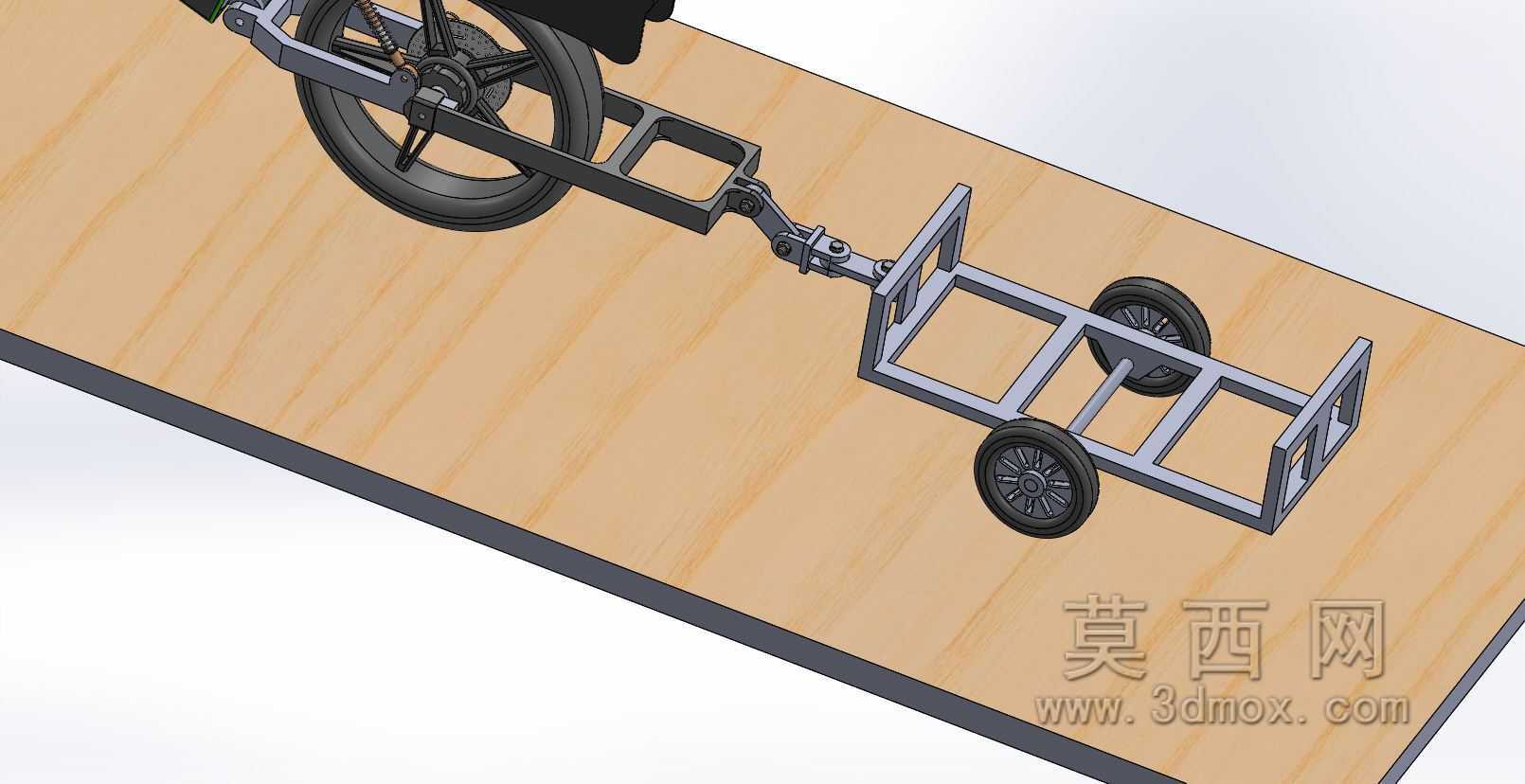

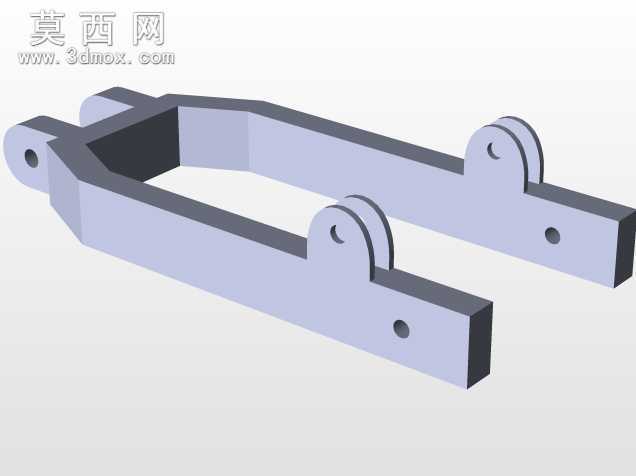

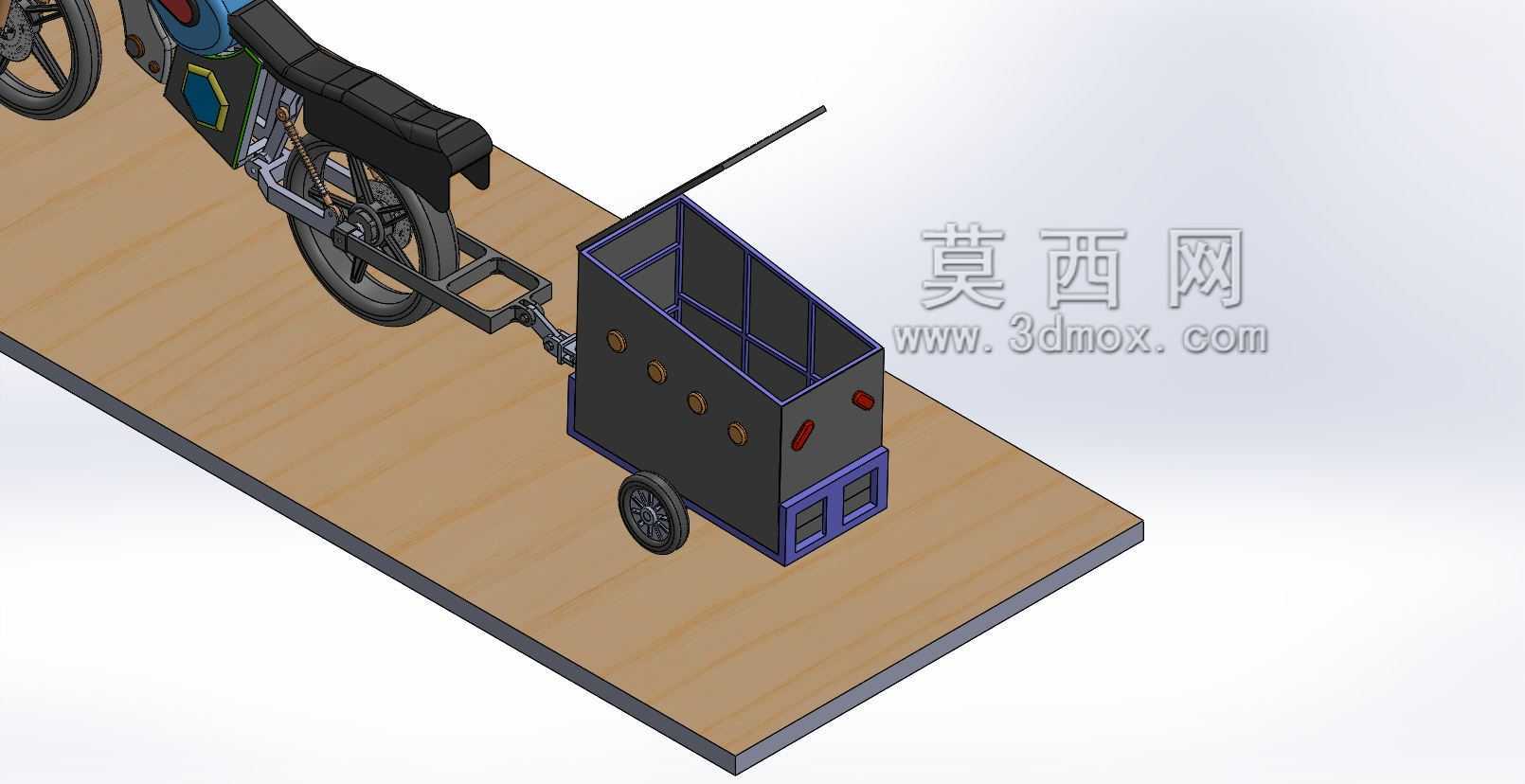

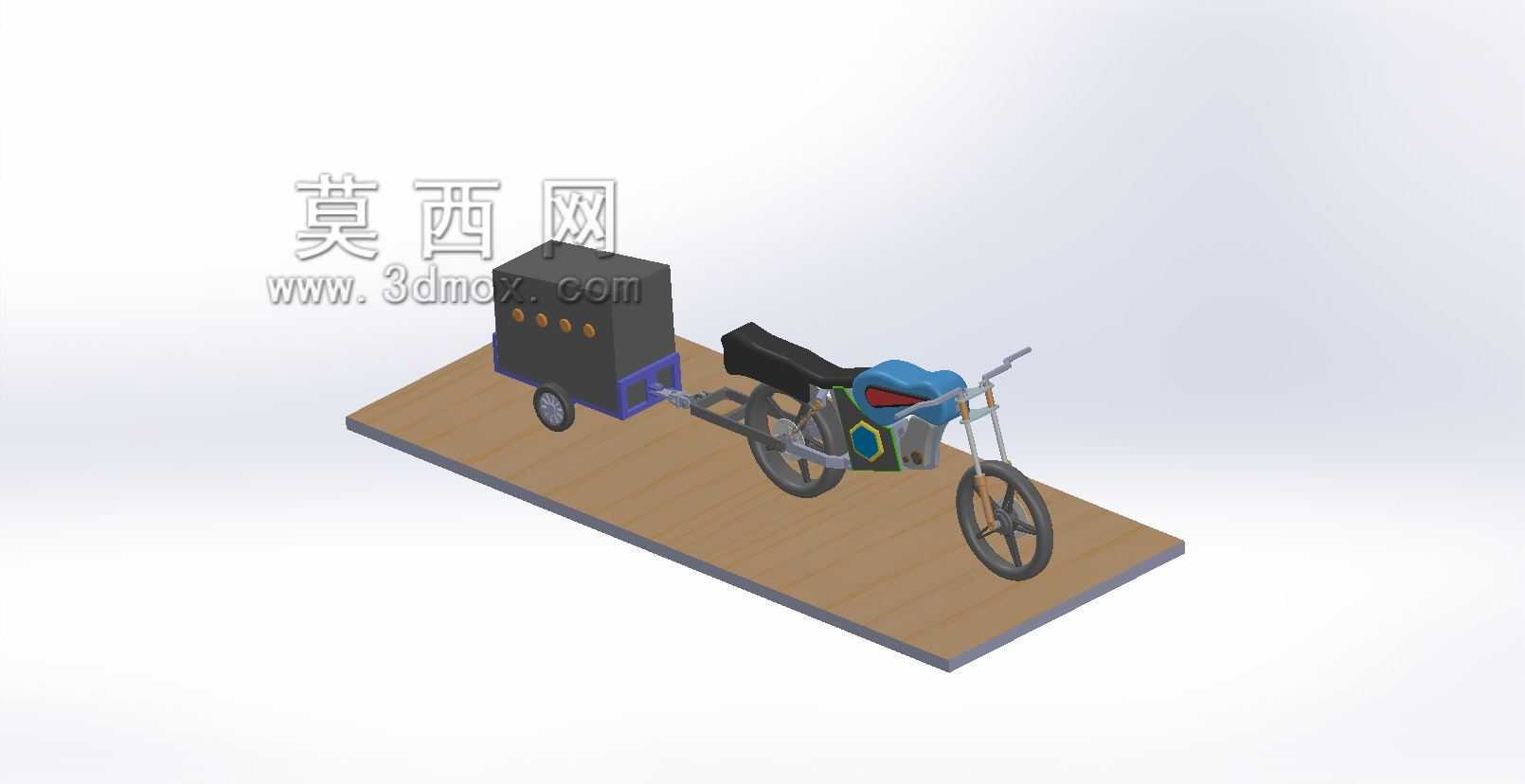

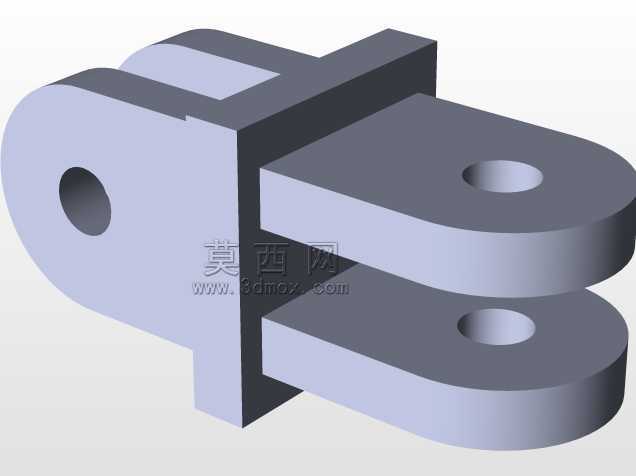

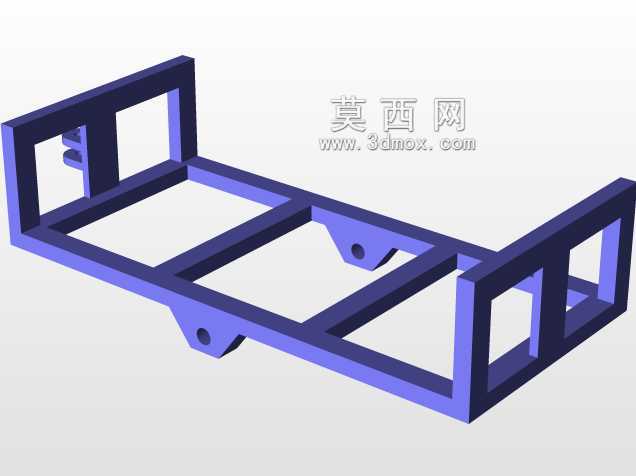

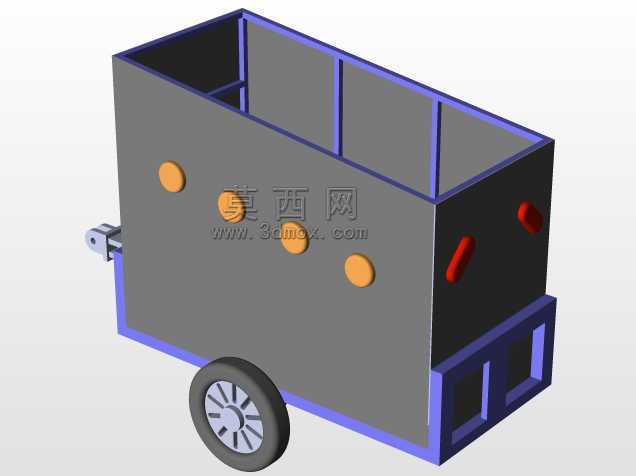

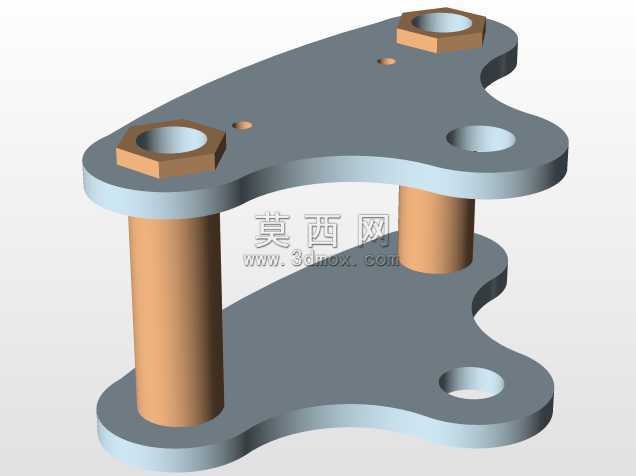

　　这款单轴牵引式摩托车挂载拖车，主要面向两轮摩托车短途轻载运输场景设计，适配日常户外出行、露营装备转运、小型维修工具及物料的短途配送需求，可在摩托车原有通勤功能基础上拓展载运能力，解决摩托车本身置物空间有限、无法承载规整大件物品的痛点。从结构设计逻辑来看，整体采用框架式方管焊接主体，没有多余的包覆结构，一方面能最大化降低自身整备质量，减少摩托车牵引时的动力损耗与转向负担，另一方面框架式结构可根据运输物品的尺寸灵活搭配绑带、绳网进行固定，适配不同外形的载物需求，不会像封闭式货厢那样存在装载尺寸的硬性限制。牵引连接端采用铰接式结构设计，连接头与摩托车后轴附近的挂载点适配，铰接结构预留了足够的俯仰与转向摆动余量，能避免摩托车在过减速带、

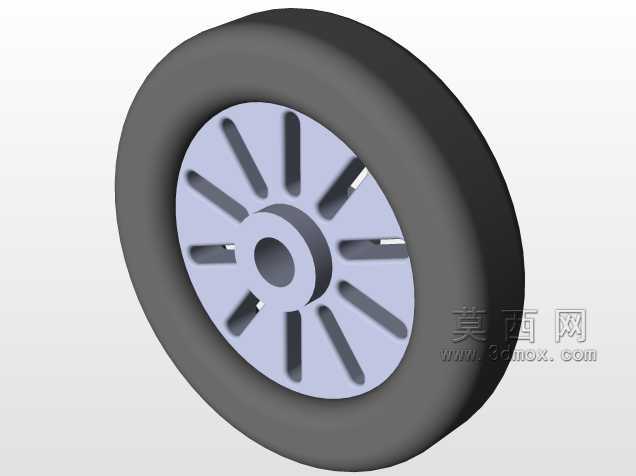

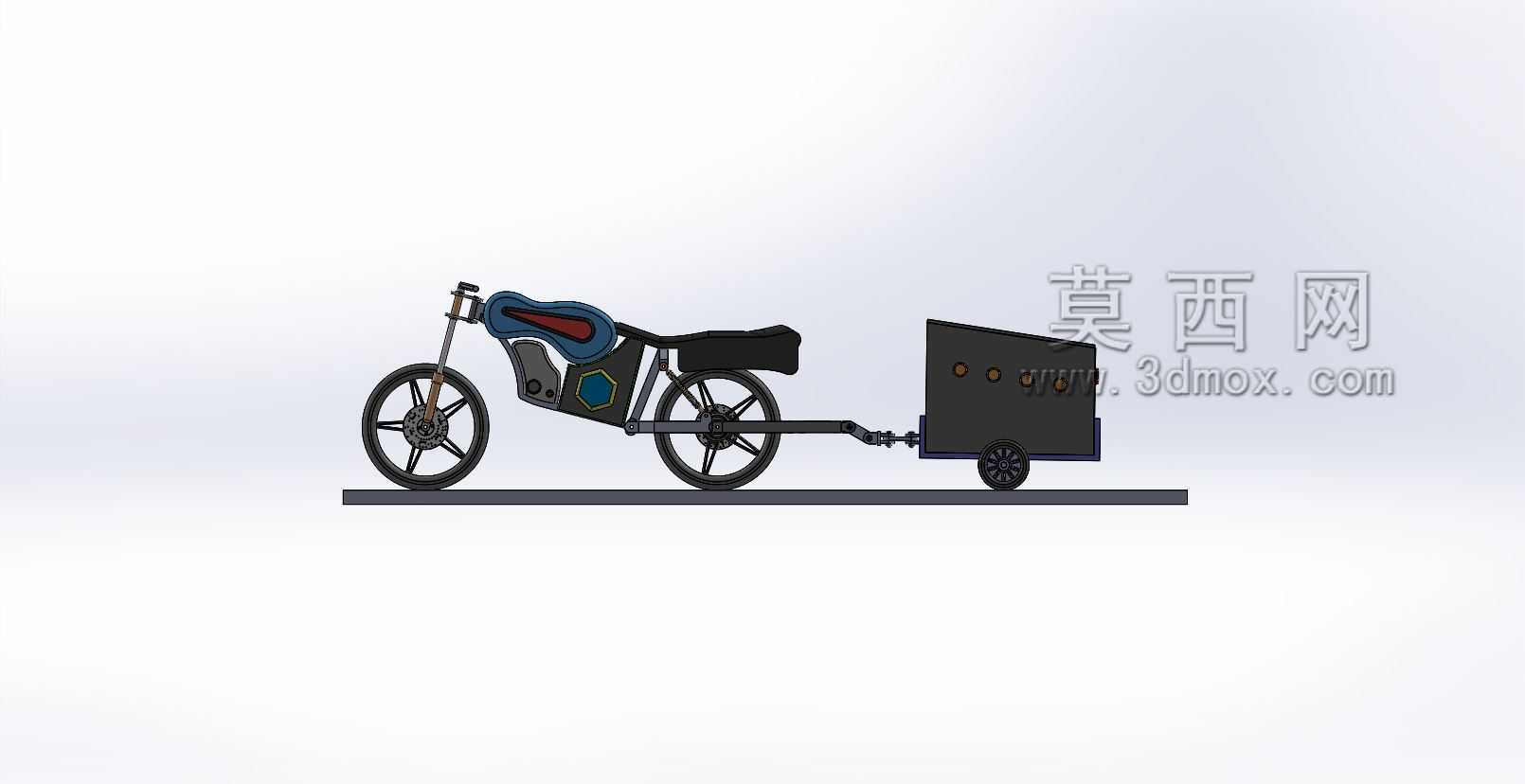

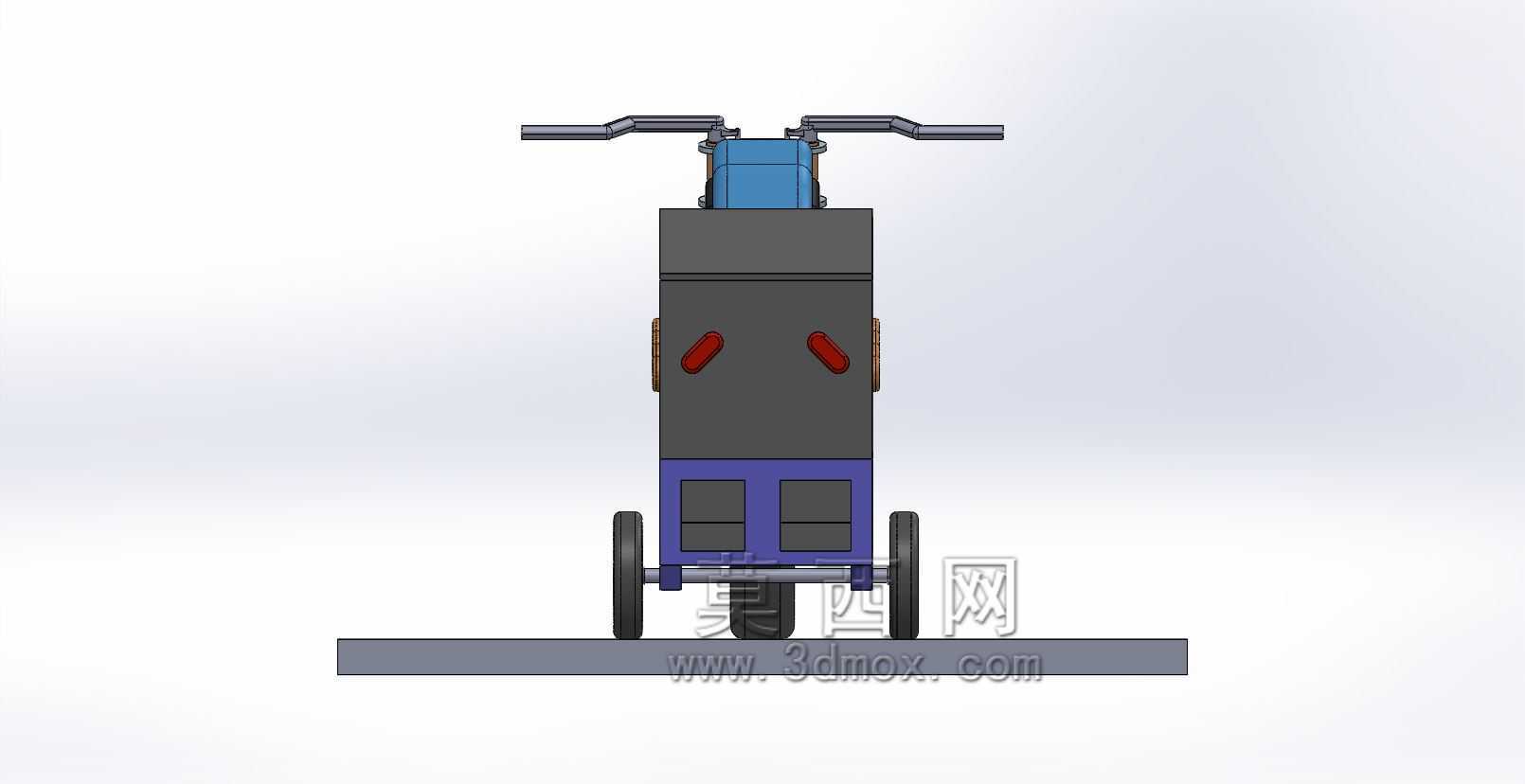

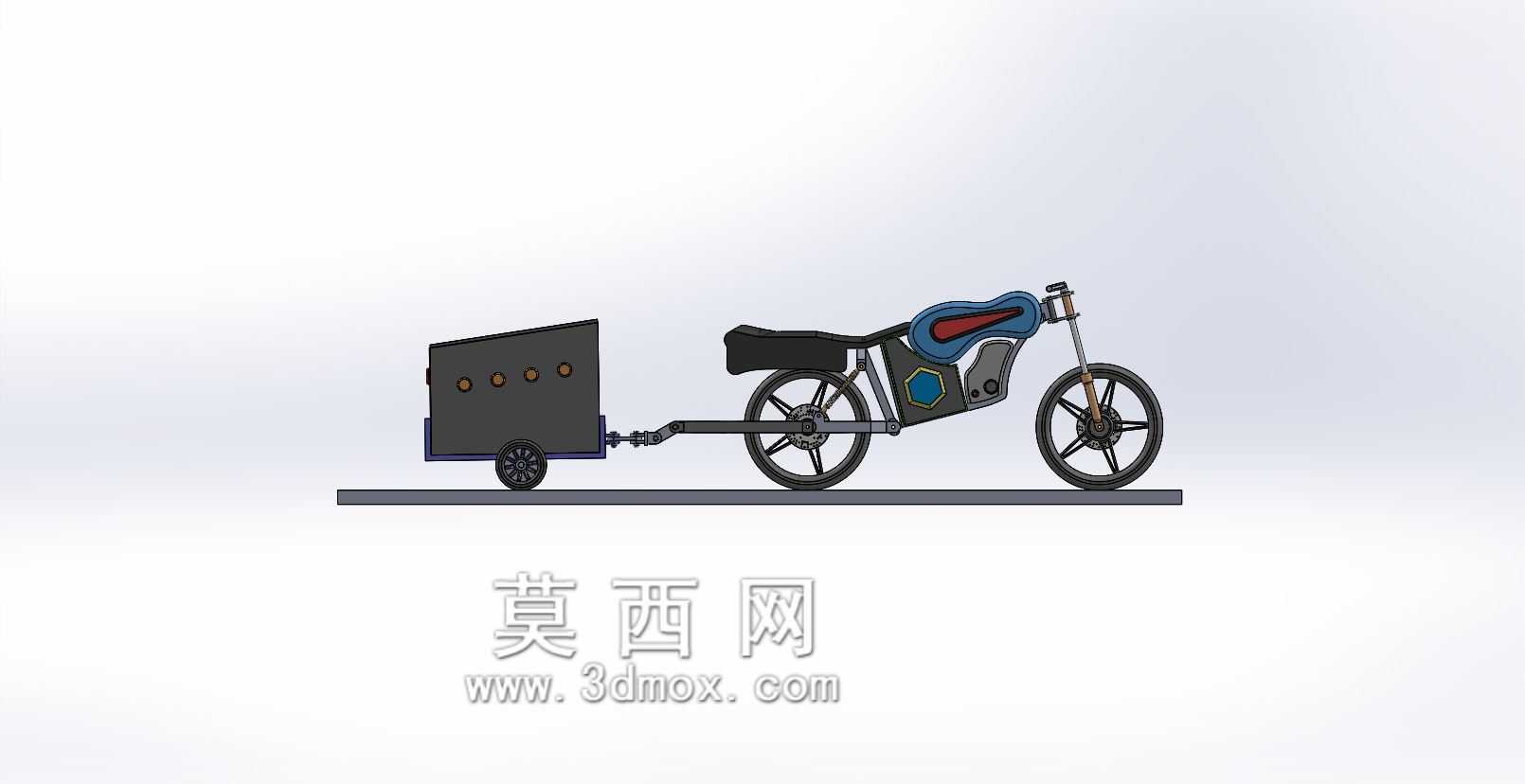

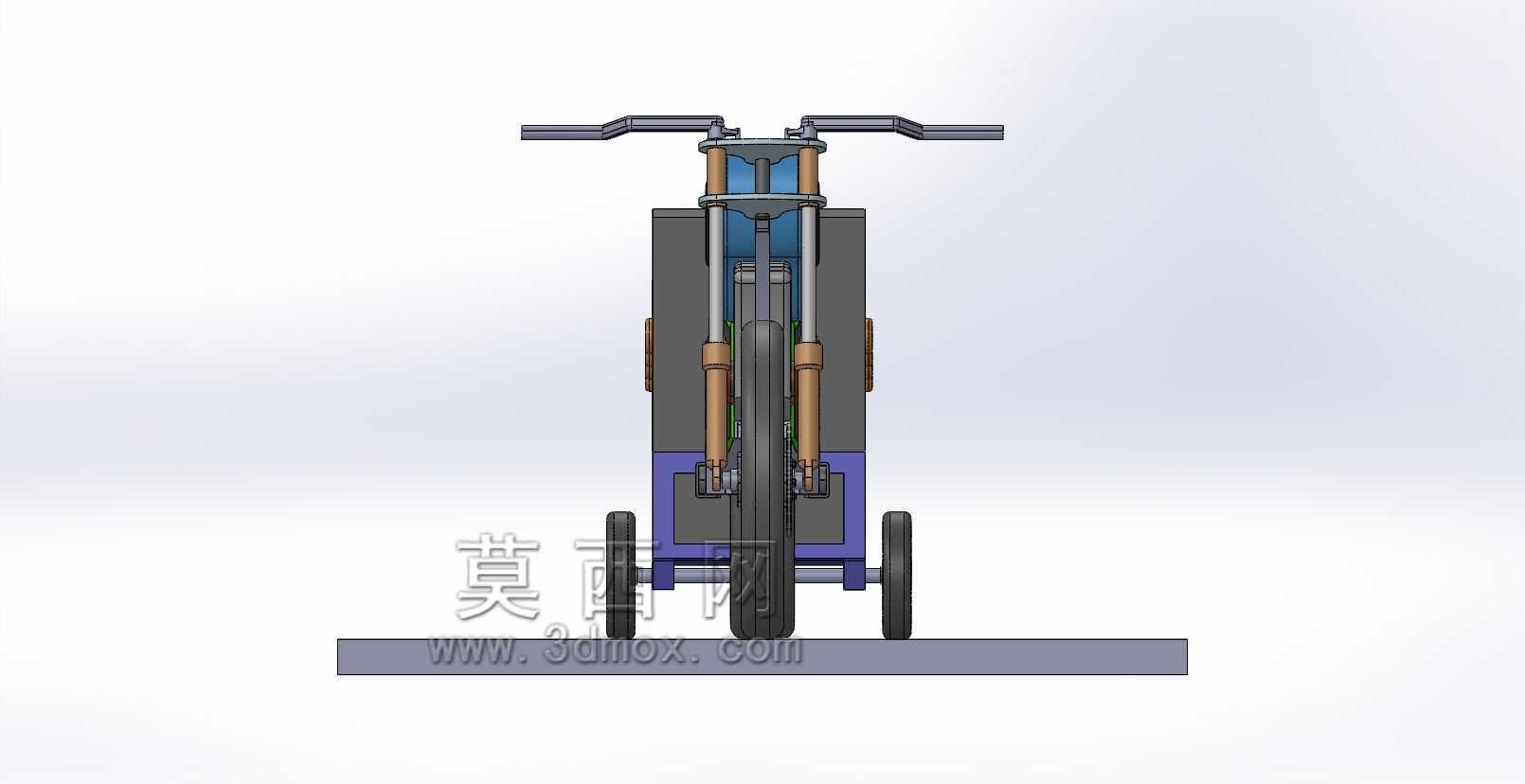

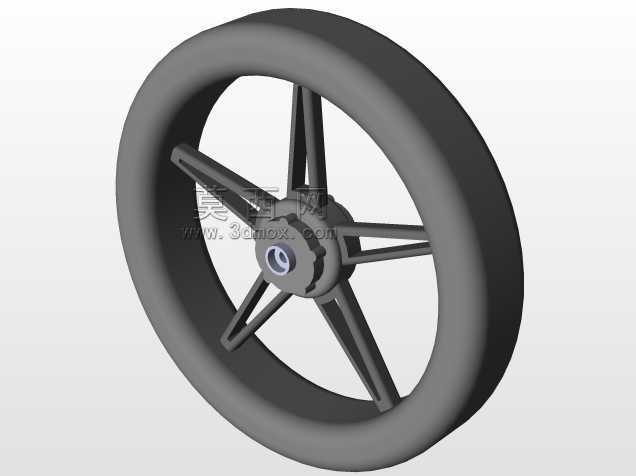

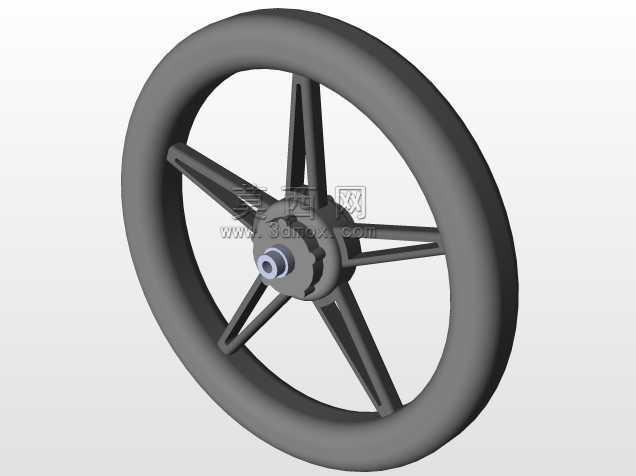

　　坡道路面或者转向时，拖车与摩托车主体出现运动干涉，防止刚性连接带来的车架应力集中问题，保证行驶过程中拖车可以跟随摩托车的行驶姿态灵活调整角度，不会出现别卡、侧倾的风险。行走部分采用单轴双轮布局，两个车轮对称布置在框架主体中部靠后的位置，轮距经过匹配设计，既保证行驶过程中的侧向稳定性，避免转弯时因轮距过窄出现侧翻，也不会因为轮距过宽超出摩托车车身宽度太多，影响狭窄路段的通行能力；车轮采用小直径橡胶充气轮胎，具备一定的减震缓冲能力，可适配非铺装的乡村小路、露营场地的颠簸路面，降低路面颠簸传递到车架的冲击力，延长结构使用寿命。框架主体的尺寸设计充分考虑了摩托车牵引的边界限制，整体长度控制在不会遮挡摩托车尾灯、转向信号的范围内，

　　宽度与摩托车车把宽度基本持平，高度没有超出常规摩托车后座的高度太多，保证行驶过程中不会对驾驶员的后方视野造成遮挡，也不会在会车、穿行时因为外廓尺寸过大带来刮擦风险。安装结构上，牵引端的连接位采用快拆式设计思路，不需要对摩托车原有车架进行打孔、焊接等破坏性改装，只需通过配套的固定夹具与摩托车后货架、后轴安装位锁紧即可完成挂载，拆卸后也不会影响摩托车本身的正常使用，适合非专业用户自行操作安装。结构受力层面，整个框架的受力路径经过优化，牵引拉力直接通过纵梁传递到车轴位置，载物时的重量主要由车轴承担，牵引端只承受水平方向的拉力与小部分垂直方向的载荷，避免牵引连接部位受力过大出现变形、断裂的问题；方管型材的壁厚选择兼顾了强度与轻量化需求，

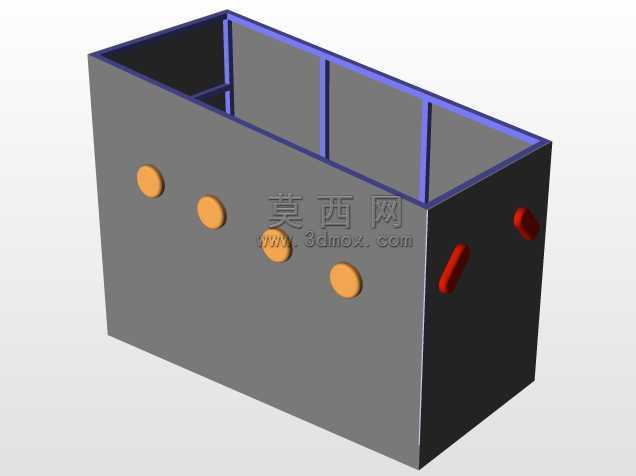

　　在额定载重量范围内不会出现框架弯折、开焊的问题，同时整体重量控制在单人即可手动搬运挪动的范围内，方便用户在拆卸后移动存放。在实际使用场景中，这类拖车除了常规的载物功能，也可根据用户需求在框架上加装定制货箱、保温箱体、专用工具架等附属结构，适配外卖配送、户外垂钓、小型农机具转运等细分场景的使用需求，铰接部位预留了润滑注油点，日常维护只需定期加注润滑脂即可保证摆动灵活性，不需要复杂的保养操作，车轮轴承采用标准通用件，后期更换维护的配件获取难度低，使用成本低廉。
