公共区域多卡位自行车停放架结构

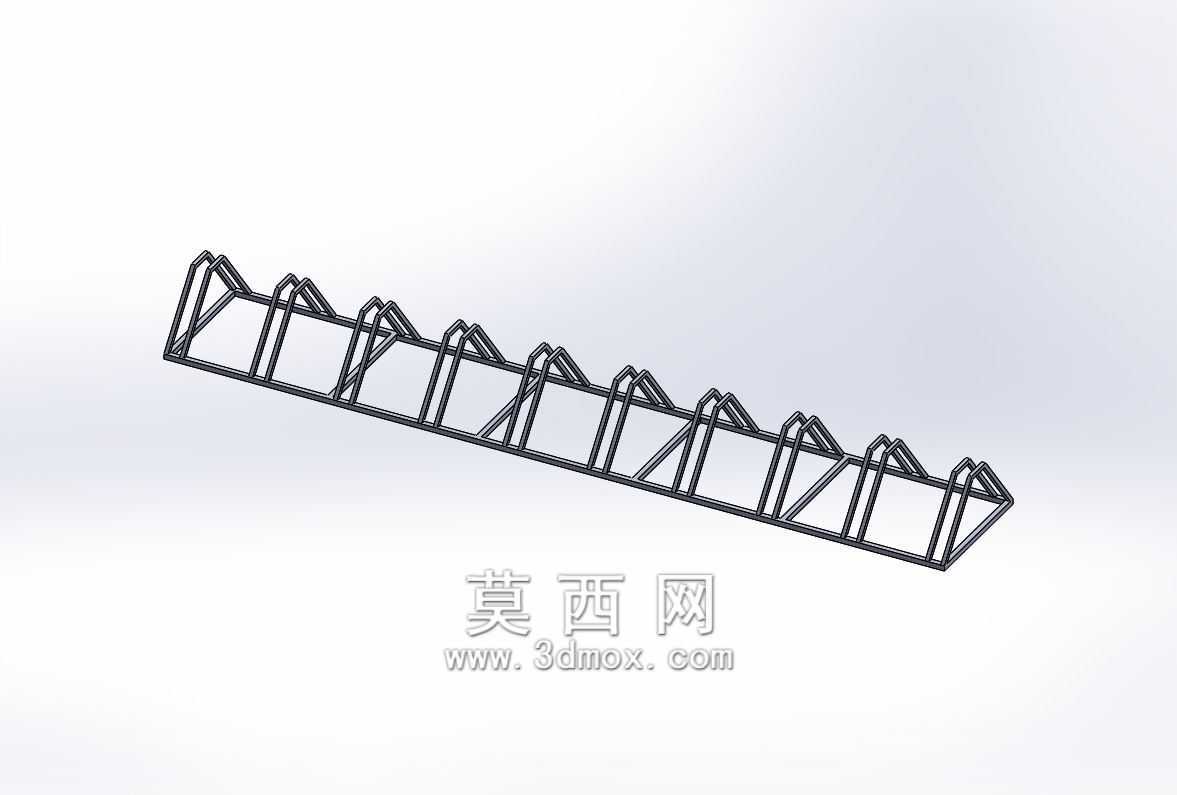

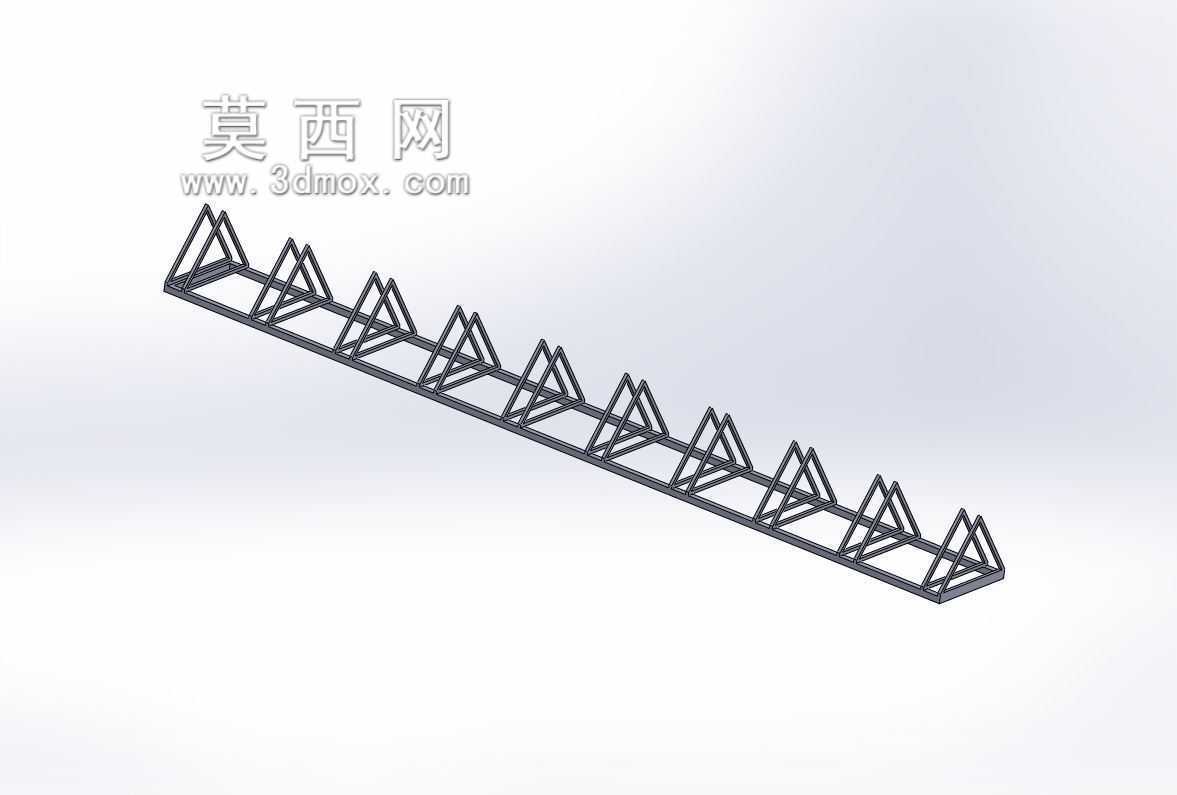

　　这类卡位式自行车停放结构，主要应用在商圈出入口、写字楼非机动车停放区、校园停车点、社区集中停车区域、轨道交通站点接驳停放区这类非机动车流量大、需要规整停放秩序的场景，核心作用是通过固定的卡位结构，将自行车的前轮位置限定在独立卡位内，避免车辆随意倾倒、挤占通行空间，同时提升单位面积内的自行车停放容量，解决传统无约束停放时车辆歪倒、挪车剐蹭、通行通道被占用的实际问题。从结构设计逻辑来看，整体采用长条形一体化框架布局，沿长度方向等距排布三角形卡位单元，每个卡位单元的三角形结构刚好可以嵌入自行车前轮的轮辋间隙，轮组卡入后不会左右偏移，相邻卡位之间的间距经过适配，既保证常规尺寸的自行车、电动自行车前轮可以顺利卡入，

　　又不会因为间距过大导致车辆停放后倾斜剐蹭相邻车辆。架体主体采用矩形管材拼接焊接成型，底部框架为通长的矩形截面梁结构，承担整体的承重与抗倾覆作用，上方的三角形卡位单元直接焊接在底部框架上，每个三角形单元由两根斜向管材与底部框架的横向管材拼接成稳定的三角支撑结构，三角形结构本身的力学稳定性可以抵消车辆推入、推出时产生的侧向冲击力，长期使用也不会出现卡位变形、架体歪斜的问题。在安装边界方面，这类停放架属于地面固定式停放设施，安装时不需要开挖大面积基坑，仅需要在底部框架的预设安装孔位处，通过膨胀螺栓与硬化混凝土地面固定即可，架体整体宽度控制在常规自行车轮径的适配范围内，不会过度占用停放区的横向空间，

　　长度方向可以根据实际场地的可用长度灵活拼接，单组架体的卡位数量可以根据场地停放需求调整，既可以单组短架布置在狭窄的边角停放区，也可以多组拼接成长排架布置在大面积集中停放区。从实际使用的功能特性来看，这种三角卡位结构不需要额外的锁止附件，使用者只需要将自行车前轮沿卡位导向推入三角间隙即可完成停放，取车时直接将车辆沿推入方向拉出即可，操作门槛极低，不需要额外的操作学习成本，同时架体的金属管材表面可以做喷塑、镀锌处理，应对户外露天环境的雨水、日晒侵蚀，减少长期使用后的锈蚀问题，降低后期维护的工作量。设计过程中需要重点考量卡位的开口尺寸与角度，开口尺寸过小会导致宽胎自行车、电动自行车的前轮无法顺利卡入，开口尺寸过大则无法起到限位防倒的作用，

　　斜向管材的角度需要适配常规自行车前轮的推入角度，避免推入时轮组与管材发生硬碰撞，同时底部框架的高度需要控制在合理范围，既保证架体与地面固定后的稳定性，又不会因为框架过高导致使用者推车时被绊倒。另外，架体的端部位置做了圆弧过渡处理，避免尖锐的管材切口对过往行人、推车的使用者造成磕碰划伤，所有焊接位置都做了焊疤打磨处理，保证架体表面光滑无凸起毛刺。这类停放架相比传统的螺旋式停放架，卡位的导向性更强，车辆停放后的整齐度更高，相邻车辆之间的间距均匀，不会出现螺旋式架体容易出现的车辆卡滞、取车时连带剐蹭相邻车辆的问题，同时整体结构的耗材更少，自重更轻，运输与现场安装的难度更低，适合在各类需要规整非机动车停放秩序的公共区域批量布置。在结构强度校核方面，需要考虑极端情况下的侧向受力，比如单辆自行车倾倒时对卡位的冲击力，以及密集停放时多辆车辆同时对架体产生的侧向荷载，底部框架的管材壁厚需要满足长期荷载下的变形要求，避免长期使用后框架出现下挠变形，导致卡位位置偏移，影响正常的停放使用。安装时需要保证架体整体处于水平状态，若地面存在坡度，需要通过垫片调整架体水平度，避免车辆停放后因为架体倾斜出现自行滑移的问题，固定用的膨胀螺栓需要完全打入硬化地面，保证螺栓的拉拔力满足抗倾覆要求，避免人员倚靠或者车辆碰撞时架体出现移位。
