发动机用带叶片离心式飞轮结构设计

　　这款带径向叶片的飞轮结构，主要适配小排量通用内燃发动机的动力输出端，在实际装机场景中，既承担传统飞轮储存转动惯量、平稳曲轴输出扭矩波动的核心作用，也集成了冷却风叶的送风功能，不需要额外加装独立散热风扇，能有效压缩发动机整机的轴向安装尺寸，降低动力单元的整体零件数量。从实际工况适配来看，这类结构多用于通用汽油机、小型单缸柴油机上，覆盖园林机械、小型发电机组、微耕设备这类对整机紧凑度要求较高的应用场景，在发动机运转过程中，飞轮随曲轴同步旋转，外圈的弧形叶片会沿径向驱动空气形成定向气流，直接吹拂发动机缸体、缸头的散热鳍片，把燃烧室传递到壳体的热量持续带走，避免热负荷过高导致的动力衰减、润滑失效问题。

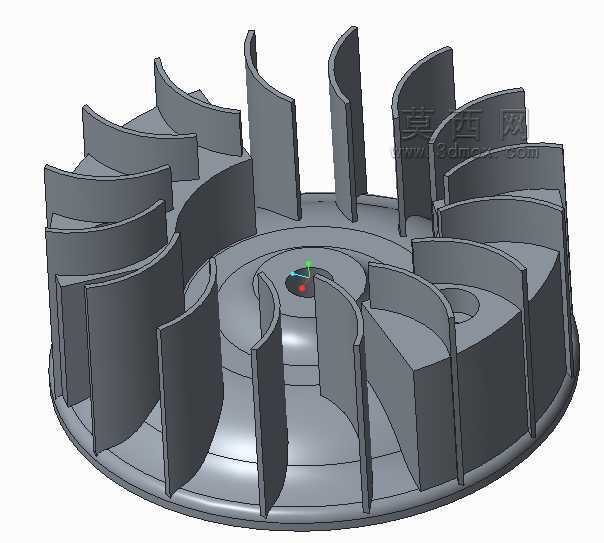

　　设计层面上，这款飞轮的主体采用盘式基座结构，中心设置带定位台阶的安装孔，孔位周边做了加厚的凸台结构，用来匹配曲轴输出端的轴径配合公差，安装时通过平键传递扭矩，端面靠锁紧螺母实现轴向压紧，凸台的厚度经过转动惯量匹配计算，既保证中心安装区域的结构强度，能承受发动机急加速、急减速时的冲击载荷，也不会因为局部质量过大导致整体动平衡超标。环绕基座外缘均匀分布的弧形叶片，采用后倾式的曲面设计，叶片根部和盘式基座做了大圆角过渡，避免应力集中在长期交变载荷下出现叶片断裂问题，叶片的弧度经过气流流向优化，旋转过程中不会产生明显的气流紊流，既能保证足够的送风风量，也能降低风阻带来的动力损耗，同时叶片的高度、厚度都做了惯量匹配，让整个飞轮的质量分布尽量靠近外缘区域，在控制整体重量的前提下最大化转动惯量，保证曲轴运转的平稳性，减少活塞往复运动带来的转速波动，让发动机在怠速工况下也能保持稳定运转，不会出现明显的抖动。

　　安装边界方面，这款飞轮的轴向尺寸控制较为紧凑，中心安装孔的配合公差选用H7/k6的过渡配合，既能保证装配时的定位精度，也方便后期维护拆卸，飞轮的最大外圆直径需要和发动机的导风罩内径预留3-5mm的安全间隙，避免旋转过程中因为曲轴窜动、整机振动出现刮蹭导风罩的问题，叶片的外沿和导风罩的导流圈对齐，保证驱动的气流全部顺着导风罩流向散热区域，不会出现气流泄漏损失。做动平衡校正时，需要在飞轮的盘式基座端面预留去重区域，通过铣削去除多余质量，保证整体动平衡精度达到G6.3级以上，避免高速旋转时产生额外的振动传递到整机机架，影响设备的操作舒适性和零部件使用寿命。

　　从结构功能整合的角度看，这种把飞轮和散热风扇集成在一起的设计，相比传统分体式的飞轮加独立风扇结构，减少了风扇的安装固定环节，也省去了风扇和飞轮之间的连接紧固件，降低了装配工序的复杂度，同时因为减少了一个零件的配合公差累积，整个旋转组件的同轴度更容易保证，长期运转后的可靠性也更高。在实际建模过程中，叶片的曲面采用等厚度设计，适合采用压铸工艺一次成型，不需要后续的复杂机加工，只需要对中心安装孔、键槽位置做精加工就能满足装配要求，能有效控制批量生产的制造成本。叶片的数量经过匹配计算，既保证足够的送风能力，也避免叶片数量过多导致的风阻增大、压铸成型时充型困难的问题，每个叶片的安装角度一致，沿圆周方向均匀分布，相邻叶片之间的流道宽度均匀，不会出现局部气流堵塞的问题。在强度校核层面，需要模拟发动机最高超速转速1.2倍额定转速的工况，验证叶片根部的最大应力是否低于材料的屈服强度，同时要考虑高温环境下材料强度下降的影响，预留足够的安全系数，保证飞轮在极端工况下也不会出现结构失效。
