球形多旋翼无人飞行器结构设计

　　这款球形多旋翼无人飞行器的结构设计，核心围绕狭小空间作业场景的适配需求展开，区别于常规多旋翼无人机的机架外露布局，整体采用正球体作为主体承载框架，在复杂楼宇巡检、密林区域探测、狭窄管廊排查这类作业场景中，球形外壳能够避免旋翼支架与周边障碍物发生勾挂，当设备与墙体、树枝等障碍物发生轻微碰撞时，球面结构可以自然卸力滑开，不会像常规十字机架那样出现卡滞、旋翼打桨的问题。

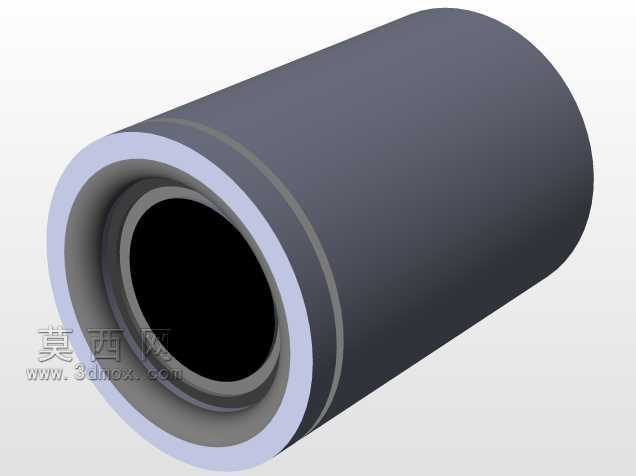

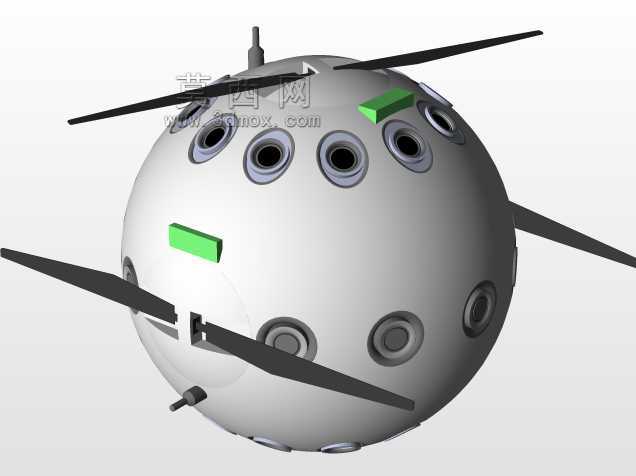

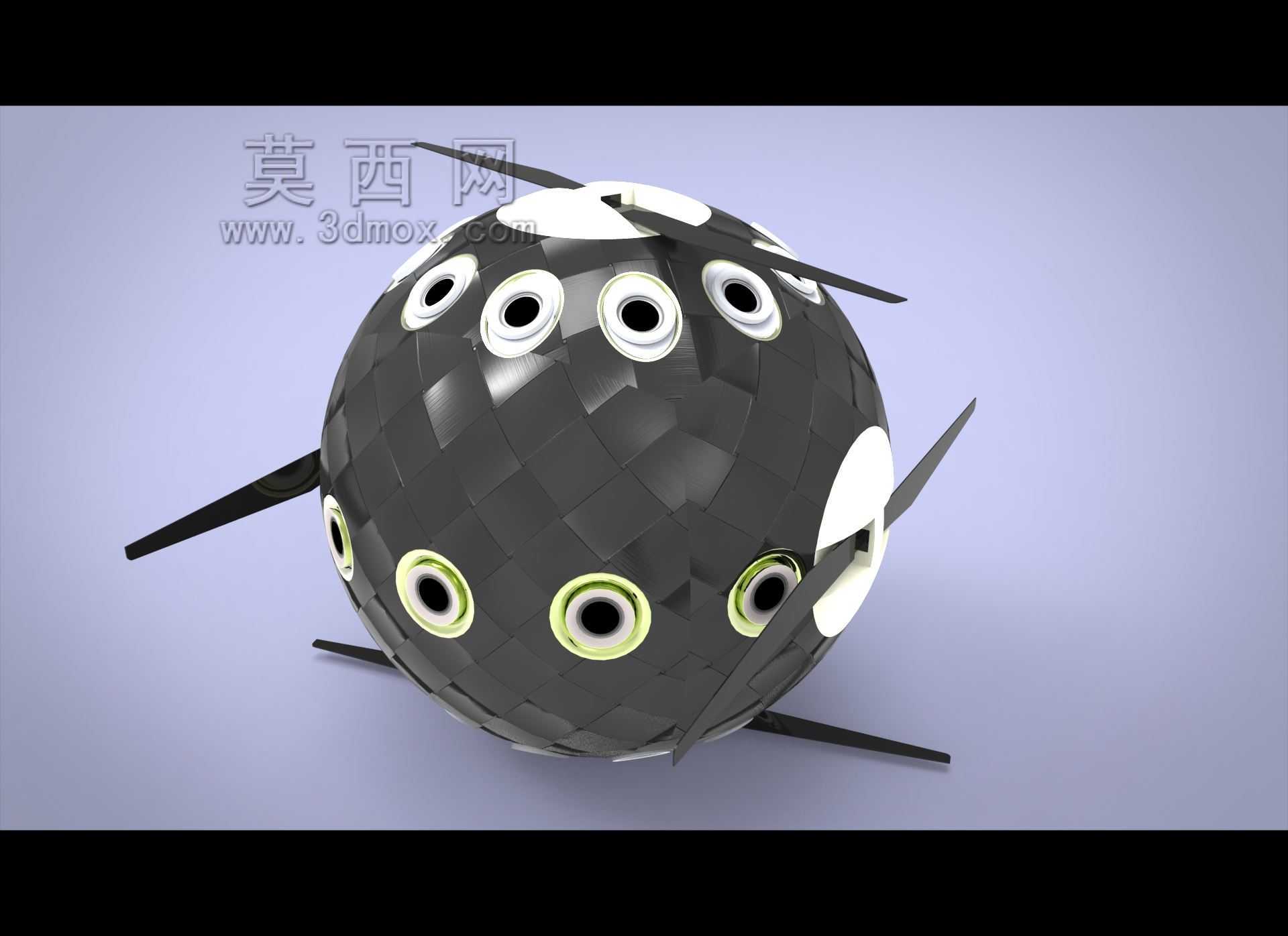

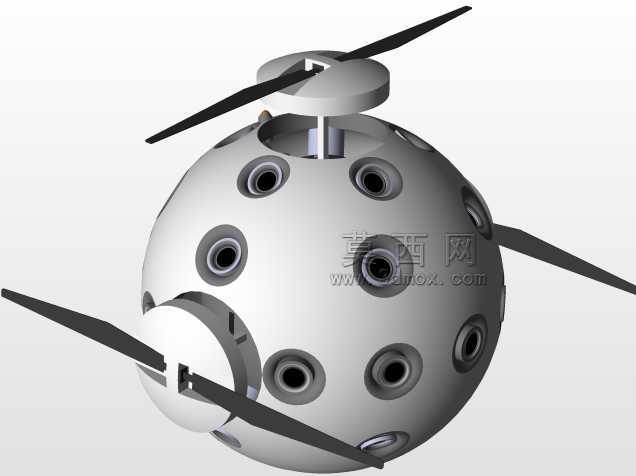

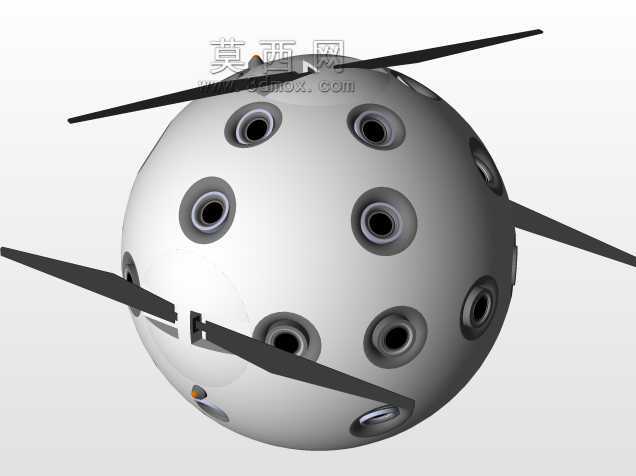

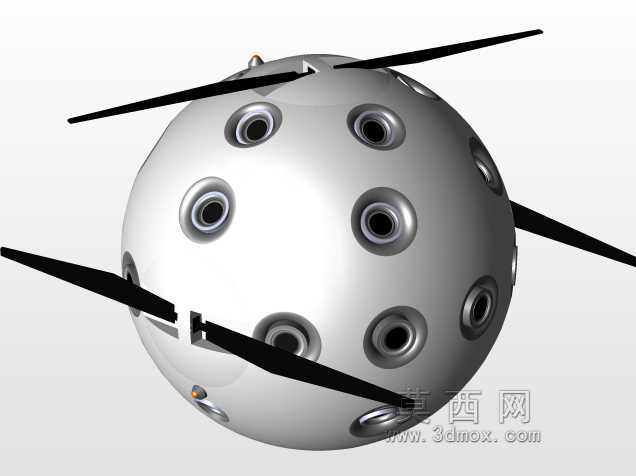

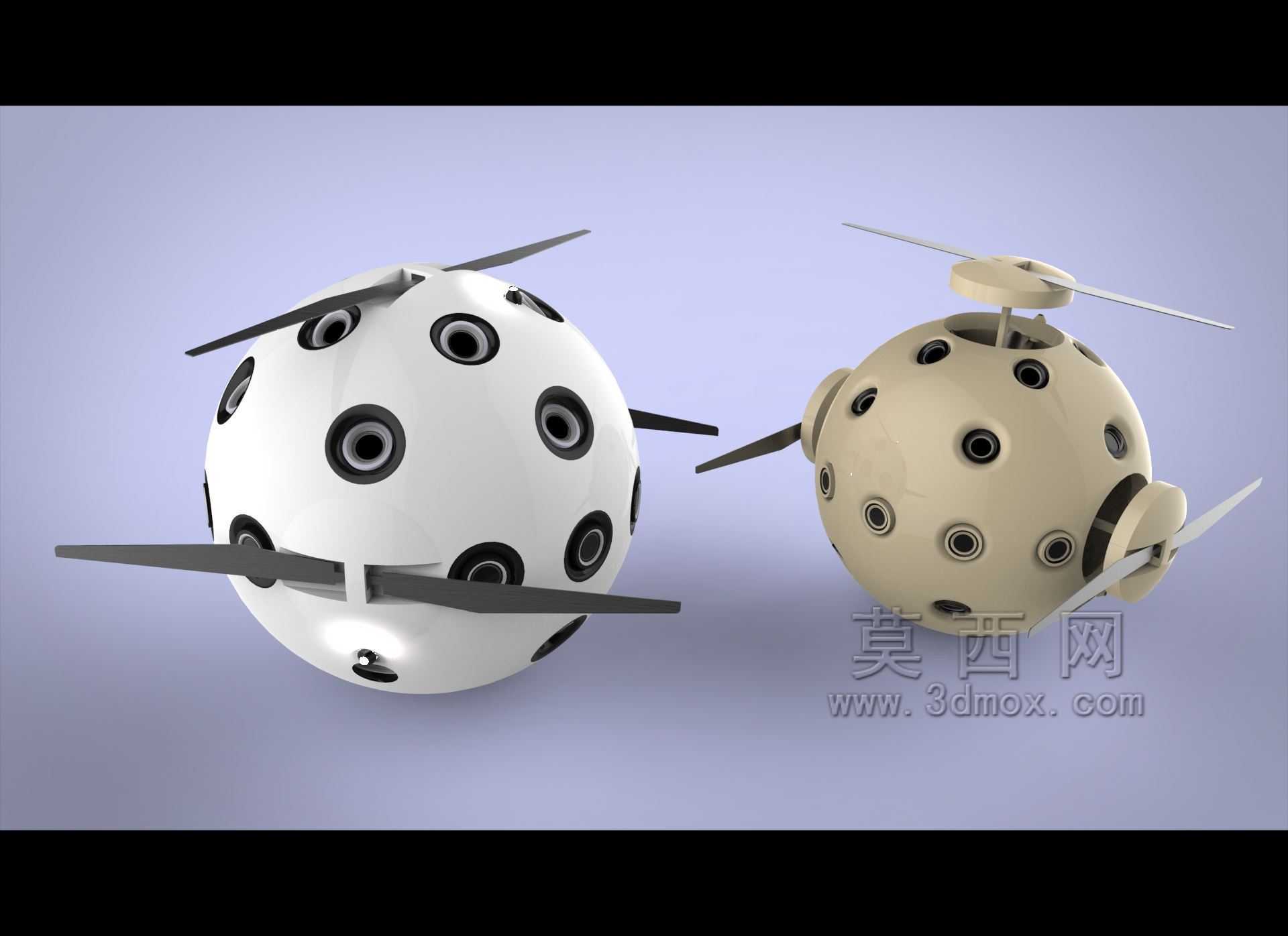

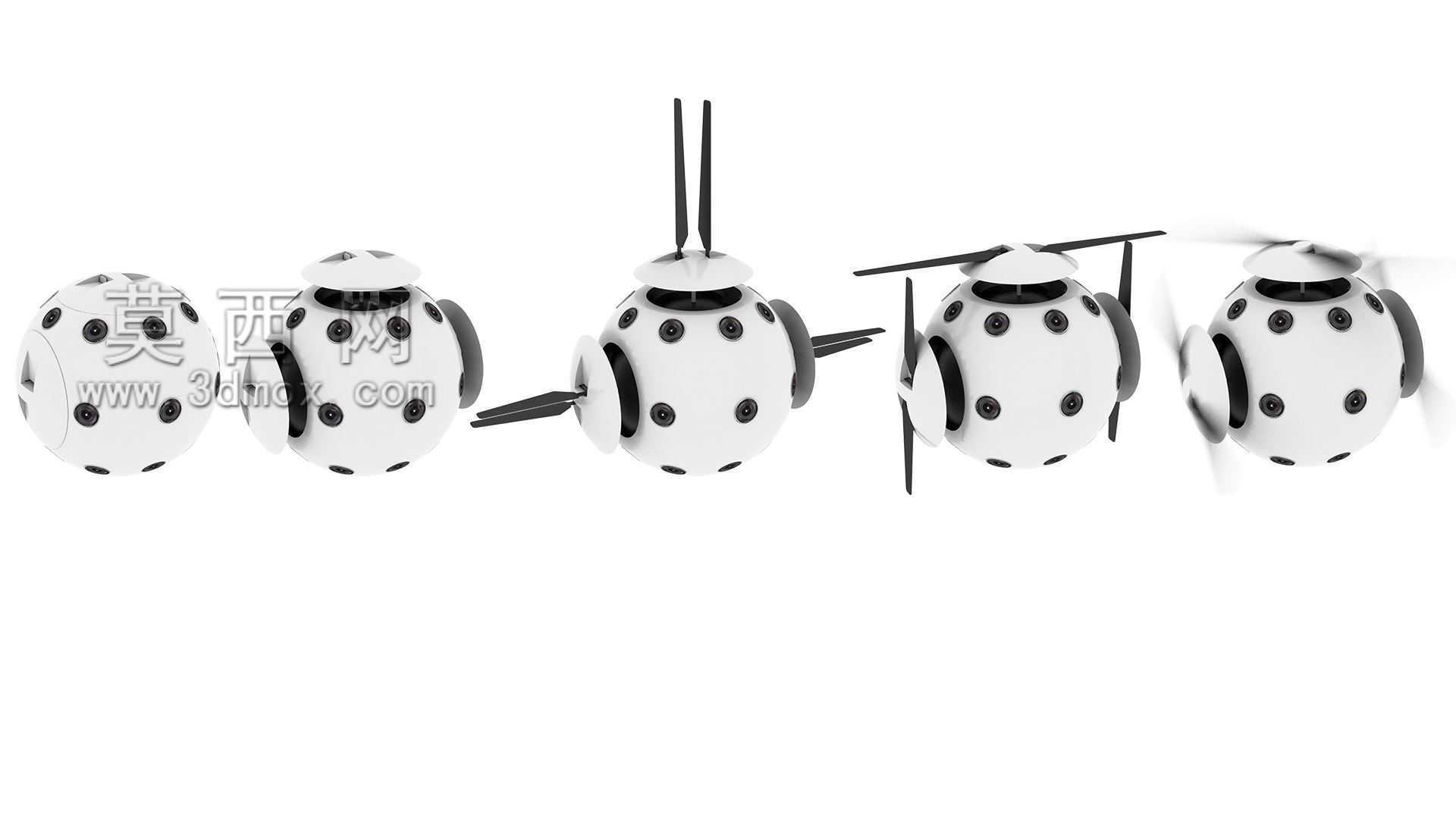

　　从功能特性来看，球体表面均匀分布的多组安装孔位，分别对应动力单元、感知模块、载荷挂载的安装需求，沿球体赤道面周向均匀伸出的四组旋翼支臂，采用等距对称布局，保证动力输出的力矩平衡，支臂与球体主体的连接位置做了嵌入式卡槽设计，不需要额外的外置紧固件突出球面，维持整体球面的顺滑度，减少飞行过程中的风阻突变。球体表面的沉头孔位预留了通用安装接口，可以根据不同作业需求快速更换可见光摄像头、红外热成像模块、气体检测传感器等不同载荷，不需要对主体框架做二次结构修改。

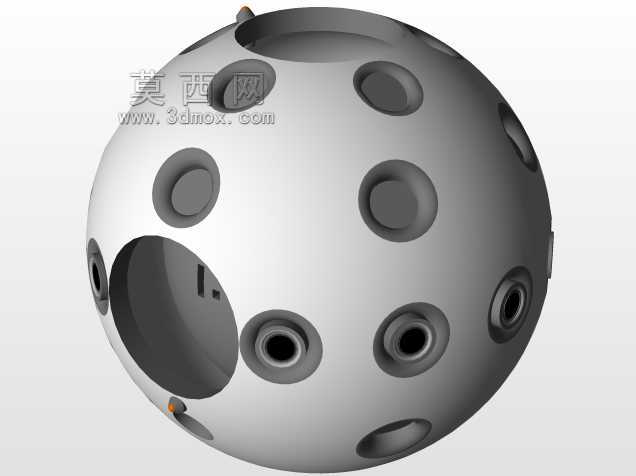

　　设计思路上，最初的方案是采用常规十字机架搭配防撞圈，但实际测试中发现防撞圈会增加额外的风阻，且碰撞后容易出现形变偏移，影响飞行姿态稳定性，最终调整为一体化球形承载框架，将飞控、电池、电调等核心元器件全部内置在球体空腔内部，所有元器件的安装位置都沿球体重心做对称配平，避免出现重心偏移导致的飞行姿态修正功耗增加。球体外壳采用分瓣式拼接结构，沿赤道面拆分为上下两个半球，拼接位置做了止口定位设计，装配时不需要额外的定位工装就能保证上下半球的同轴度，日常维护时只需要拆开拼接位置的快拆结构，就能直接接触内部的元器件，不需要拆解整个旋翼支臂结构。

　　外形尺寸与安装边界方面，整体球体直径控制在常规作业无人机的便携尺寸范围内，旋翼支臂伸出后最大外接圆直径略大于球体直径，支臂末端的旋翼旋转平面与球面保持足够的安全间隙，避免旋翼转动时与球面发生剐蹭。安装接口的位置全部避开球体的上下极点区域，顶部预留的小尺寸凸台用于安装GPS天线与数传天线，保证信号传输无遮挡，底部预留的平面安装位用于挂载任务载荷或者起降支撑脚，起降时支撑脚的高度保证球体最低点与地面留有足够间隙，避免底部挂载的传感器与地面发生碰撞。内部空腔的元器件安装做了分层设计，最靠近球心的位置放置重量最大的电池组件，外层依次排布电调、飞控板、接线模块，尽可能让整体重心与几何球心重合，降低飞行过程中的姿态调整力矩。旋翼支臂采用碳纤维材质的薄壁杆结构，在保证结构强度的前提下尽可能降低自重，支臂与球体的连接位置做了加强筋结构，承受飞行过程中的旋翼拉力与碰撞时的侧向冲击力，避免支臂出现断裂或者形变。球面的所有孔位边缘都做了圆角过渡处理，减少飞行过程中的气流分离，降低气动噪声，同时也避免尖锐边缘在碰撞时对障碍物或者操作人员造成划伤。
