四旋翼小型航拍无人机结构设计方案

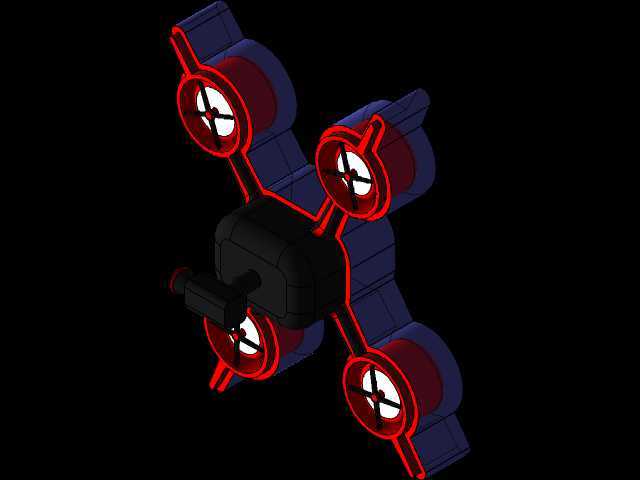

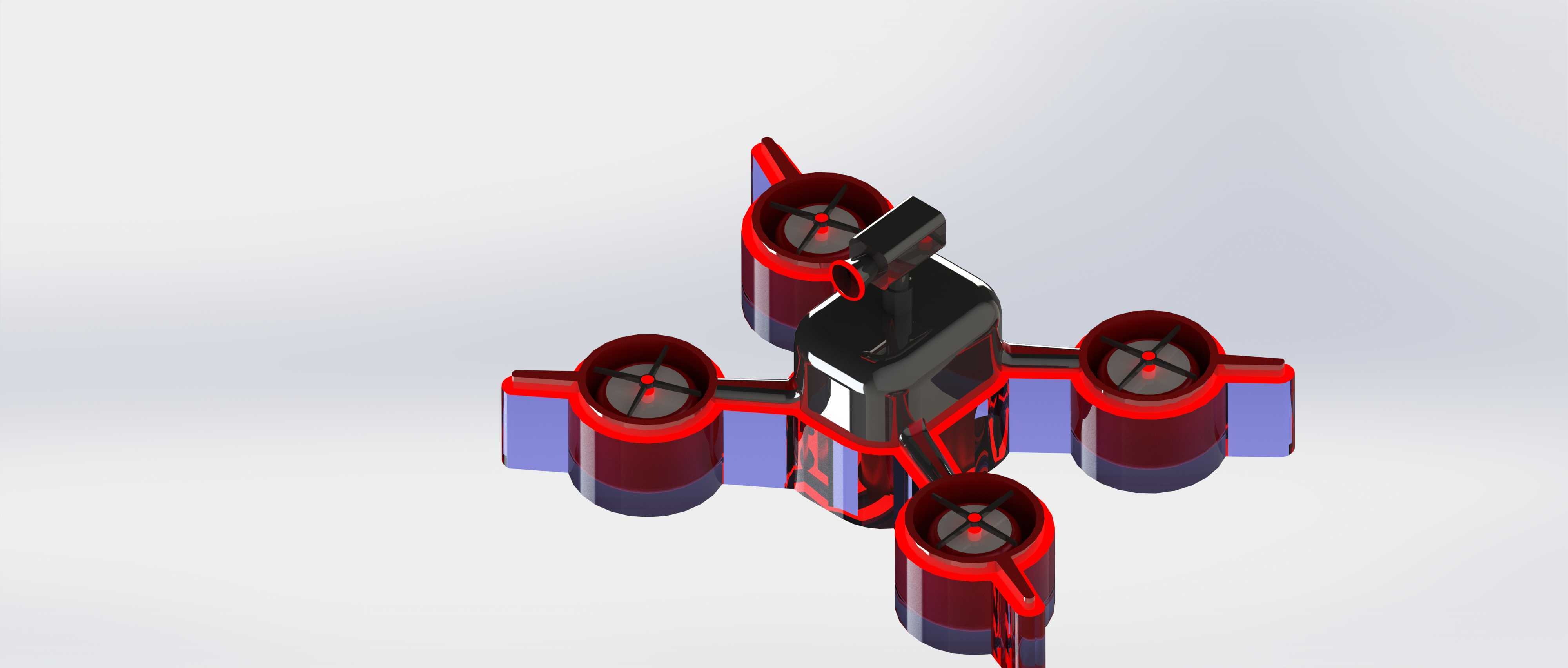

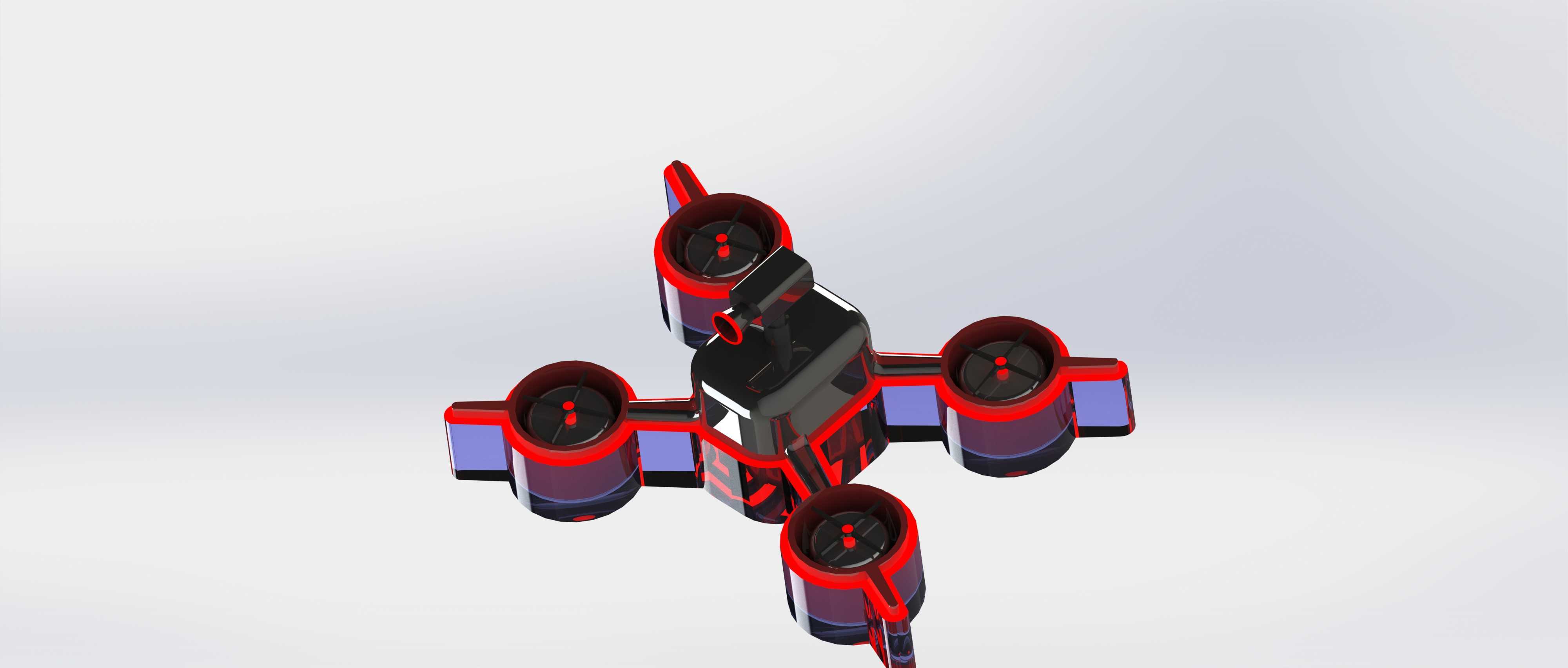

　　这款四旋翼飞行器的结构设计，核心围绕低空近距作业场景的使用需求展开，日常可覆盖小范围场地航拍、轻量载荷巡检、室内外航飞演示等实际用途，整体机架采用中心对称布局，四个旋翼支臂从中心主机舱呈十字形向外延伸，支臂末端的动力舱预留了标准电机安装位，可适配常用的微型无刷动力套装，旋翼支臂与中心舱的连接位置做了加强筋过渡，能够抵消飞行过程中旋翼高速转动产生的持续振动，避免机架结构出现疲劳松动。中心主机舱采用分层式结构设计，上层预留飞控板、GPS模块的安装固定位，中层可放置电池仓与电调组件，下层预留了通用挂载接口，可根据实际作业需求搭载微型摄像头、小型抛投装置或者其他轻量化作业配件，舱体侧面预留了走线槽与散热开孔，

　　既能够规整内部电源线与信号线的排布，避免飞行过程中线材晃动干扰传感器工作，也能保证电调、飞控等发热元件的空气流通散热，降低长时间飞行时的元件过热风险。旋翼支臂末端的动力舱做了下沉式设计，电机安装面与机架水平面保持固定倾角，能够抵消旋翼旋转产生的反扭力，提升飞行过程中的姿态稳定性，支臂外侧的防护结构采用半包围设计，既能够在发生轻微碰撞时保护旋翼桨叶不受直接撞击，也不会过多增加整机的飞行风阻。整机的安装边界控制在紧凑范围内，支臂展开后的整体尺寸适配常规的便携收纳包，不需要拆卸支臂即可完成日常携带，中心舱的电池安装位采用快拆结构设计，更换电池时不需要拆解舱体外壳，能够缩短作业间隙的准备时间。机架主体的受力结构采用等强度设计思路，

　　在支臂与中心舱的连接位置、电机安装座位置做了局部加厚处理，非受力区域则做了轻量化挖空，在保证结构强度满足常规飞行载荷要求的前提下，尽可能降低整机的自重，提升有效载荷能力与续航表现。起落部分采用与支臂一体化的短脚架设计，脚架底部做了圆弧过渡，降落时能够起到缓冲作用，同时脚架的高度预留了足够的下层挂载空间，不会遮挡搭载摄像头的拍摄视野，也能避免降落时机腹挂载的设备直接接触地面造成磕碰。从结构设计的细节来看，整机的所有安装孔位均采用统一的标准间距，通用配件的替换性较强，日常维护时不需要定制特殊配件，飞控安装位的周边预留了减震球的安装卡槽，能够通过减震组件过滤旋翼传递到飞控的高频振动，提升飞行姿态数据的采集精度，保障飞行控制的稳定性。旋翼的旋转平面与机架中心保持严格的高度差设计，避免桨叶转动时与支臂、脚架产生气动干扰，每个动力舱的边缘都预留了桨叶保护罩的安装接口，在室内或者人员密集区域飞行时，可以快速加装全包围桨保，提升飞行的安全性。
