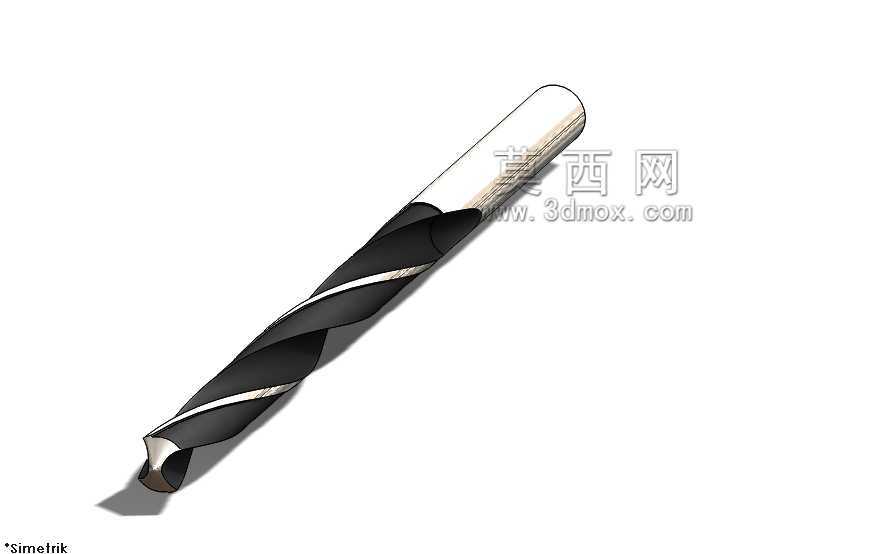

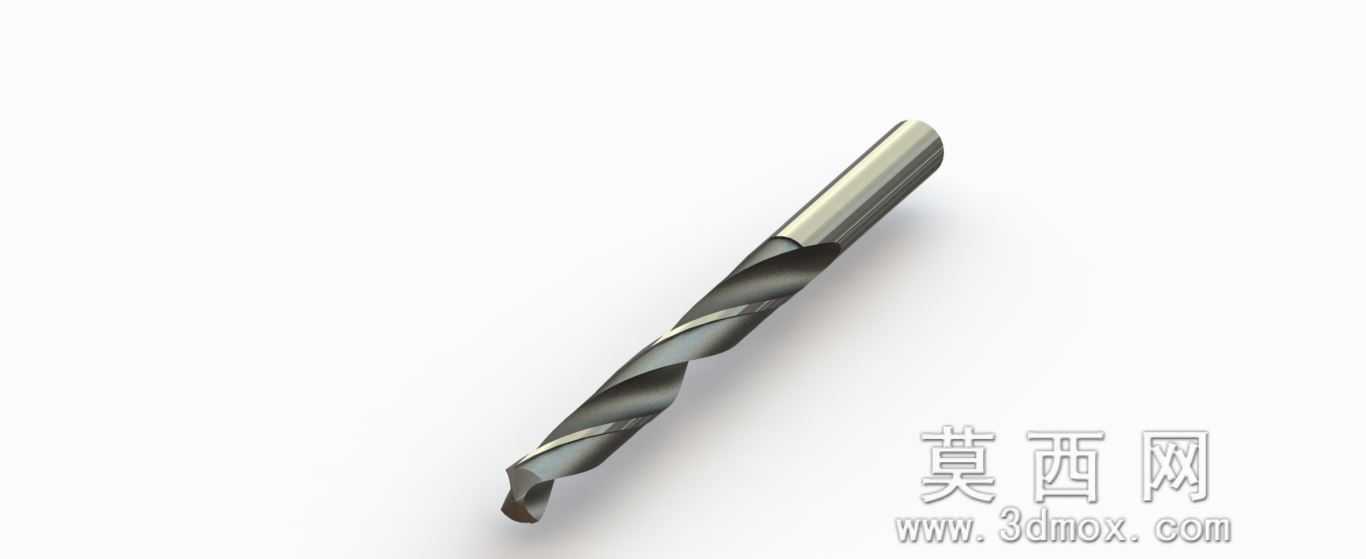

6.5mm规格直柄麻花钻结构设计

　　这款6.5mm直径的直柄麻花钻，是金属切削加工场景中应用频次极高的孔加工刀具，日常适配台式钻床、立式加工中心、手持电钻等多类钻孔设备，覆盖普通碳钢、有色金属、工程塑料等常见工件材料的钻孔工序，不管是单件小批量的工装修配场景，还是批量生产的流水线工位，都能看到同规格刀具的应用身影。从结构设计逻辑来看，这款刀具采用经典的双螺旋槽结构，螺旋角选取了通用加工场景下适配性最广的30度设计，这个角度的槽型在排屑顺畅度与钻芯强度之间取得了较好的平衡，既能够保证钻削过程中切屑顺着螺旋槽顺利排出孔外，避免切屑堵塞在孔内造成孔径超差、钻头崩刃的问题，又不会因为螺旋角过大导致钻芯刚性不足，在进给量稍大的工况下出现钻头折断的故障。

　　钻芯厚度从切削端向柄部方向做了渐进式增厚设计，靠近钻尖位置的钻芯厚度控制在直径的15%左右，保证钻尖的切入锋利度，降低轴向钻削阻力，减少钻孔时的工件形变，向柄部延伸的过程中钻芯厚度逐步增加到直径的30%，提升刀体整体的抗扭刚性，应对深孔加工或者硬度稍高材料时的扭矩负载，避免刀体扭曲变形。钻尖部分采用标准的118度顶角设计，这是经过长期工业验证的通用加工顶角参数，针对普通钢材加工时的切削力分布最优，横刃经过了标准的修磨处理，大幅降低横刃切削时的轴向抗力，避免钻孔起步阶段的滑移偏移，保证孔位的定位精度，不需要提前打中心孔就能完成较为精准的孔位加工，适配多数没有预打定位孔的普通加工场景。直柄部分的直径与钻体工作直径保持一致，

　　采用h6级的公差控制，能够适配标准的钻夹头装夹，装夹夹持长度控制在25mm左右，既保证装夹的稳定性，避免钻削过程中钻头出现打滑、偏摆的问题，又不会因为夹持段过长影响刀具的有效钻孔深度，工作段的总长度设计为70mm左右，有效钻孔深度可以达到50mm，能够覆盖多数常规板件、型材的钻孔深度需求，不需要频繁更换长刃刀具。刀具的刃带部分采用窄刃带设计，刃带宽度控制在0.5mm左右，既能够保证钻孔过程中的导向作用，减少孔壁的棱边误差，提升孔壁的光洁度，又能够减少刃带与孔壁的摩擦面积，降低钻削过程中的发热，延长刀具的使用寿命，刃带的径向跳动公差控制在0.02mm以内，保证钻出的孔径误差在IT10级精度范围内，满足普通机械零件的装配孔精度要求，

　　不需要后续的铰孔精加工就能直接用于螺栓过孔、定位销底孔等常规孔的加工。在实际应用场景中，这款刀具可以覆盖机械加工车间的日常修配、五金加工门店的批量钻孔、家装场景的金属构件安装钻孔等多类工况，针对不同的加工材料只需要调整对应的主轴转速与进给量即可，比如加工普通Q235钢材时，线速度控制在25m/min左右，每转进给量控制在0.1mm/r，就能获得稳定的加工效果与较长的刀具寿命；加工铝合金等有色金属时，可以将线速度提升到60m/min，进给量适当提高到0.15mm/r，借助大螺旋槽的排屑能力快速排出铝屑，避免积屑瘤的产生。整个模型的结构还原了实际量产刀具的所有细节特征，包括螺旋槽的抛光面、刃带的磨削纹理、钻尖的切削刃角度、柄部的装夹定位面，能够用于刀具选型的装配验证、加工工艺的仿真模拟、机床加工的刀路干涉检查，也可以作为工装设计时刀具库的标准模型调用，在做夹具设计时验证钻头与夹具、工件的空间间隙，避免实际加工时出现碰撞问题。
