机械式半径测量工装结构设计

　　在机械加工现场的工序间检测环节，大尺寸圆弧、轴类外圆以及管件端口的半径快速核验，一直是一线质检和操作工人面临的实操痛点——常规的游标卡尺、千分尺受测量跨距限制，难以覆盖大半径曲面的直接测量，而三坐标等实验室检测设备又无法适配生产现场的快速抽检需求，这类接触式机械式半径测量装置正是针对这类场景开发的现场检测工装。

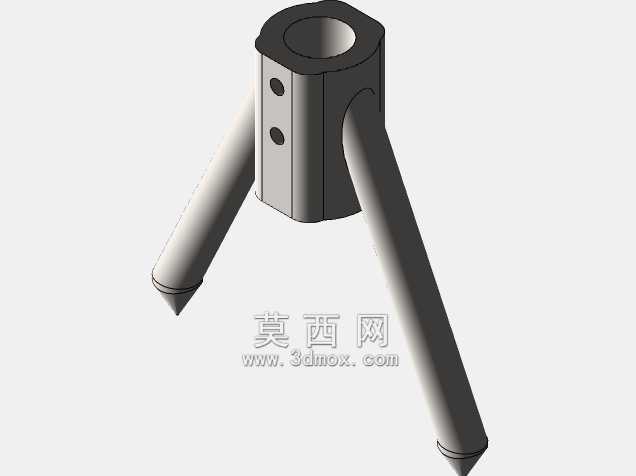

　　从结构功能逻辑来看，该装置采用三点接触式测量原理，主体为带安装基准孔的柱状支撑座，支撑座侧面延伸出两根固定角度的测量支脚，支脚末端为硬质合金测头，使用时将两个支脚的测头抵靠在待测圆弧的表面，配合中心位置的可动测杆的位移量，通过预先标定的几何换算关系，即可直接读取待测曲面的半径数值，无需复杂的计算操作，工人经过简单培训即可上手使用。支撑座顶部的基准孔可适配不同规格的加长接杆，针对深孔内壁、大型铸件内腔圆弧等人手难以直接抵达的检测位置，可通过接杆延长操作距离，拓展装置的适用场景。

　　设计过程中，首先需要明确测量范围的边界，支脚的展开角度直接决定了可测半径的上下限：角度过小会导致小半径测量时支脚与曲面发生干涉，角度过大则会降低大半径测量时的位移分辨率，因此支脚与主体轴线的夹角经过反复校核，兼顾了常用加工件的半径测量区间，同时保证测头接触时的受力方向始终沿支脚轴线传递，避免侧向分力导致的支脚变形影响测量精度。支脚与主体的连接采用过盈配合加定位销的固定方式，避免使用过程中支脚角度发生偏移，保证测量基准的稳定性；主体上的两个工艺孔为测杆的导向孔预留了安装基准，可动测杆与导向孔之间采用小间隙配合，配合面做研磨处理，降低测杆滑动时的摩擦阻力，同时减少径向窜动带来的测量误差。

　　从安装与使用的边界尺寸来看，主体的外径控制在适配人手握持的尺寸范围内，单手握持即可完成测量操作，无需额外的辅助固定装置；支脚的长度经过优化，在保证测量跨距覆盖常用工件尺寸的前提下，尽可能缩短支脚的悬臂长度，降低悬臂受力带来的形变误差，测头采用圆弧过渡的锥形结构，既可以保证与待测曲面的点接触状态，避免面接触带来的定位误差，又能减少测头的磨损，延长工装的使用寿命。

　　在实际生产场景中，这类工装可覆盖机加工车间的轴类零件工序检验、管材进场验收、大型焊接结构件圆弧面成型检测、模具型腔曲面修配核验等多个环节，相比传统的样板比对测量方式，该装置可直接输出量化的半径数值，避免人工比对的主观误差，同时无需电源、气源等外接动力源，完全依靠机械结构实现测量功能，对车间复杂的油污、粉尘环境适应性更强，日常维护仅需定期清洁测头与导向孔的接触面、涂抹少量润滑脂即可，无需复杂的校准操作，适合生产现场的高频次使用。

　　结构设计上还充分考虑了不同操作习惯的适配性，主体的外表面做了防滑的滚花处理，握持时不易打滑，测杆的尾端可适配百分表、千分表等通用量具的测头，用户可根据自身的精度需求更换不同分辨率的读数装置，无需对主体结构做额外改造，具备较强的通用性。针对现场测量中常见的毛坯面、粗加工面检测需求，测头的接触端做了强化处理，即使接触带有氧化皮、轻微飞边的工件表面，也不会出现测头崩损、卡滞的问题，相比精密光学测量设备，对使用环境的要求更低，更适合生产一线的粗放使用场景。
