集成多外设的概念型教学黑板结构设计

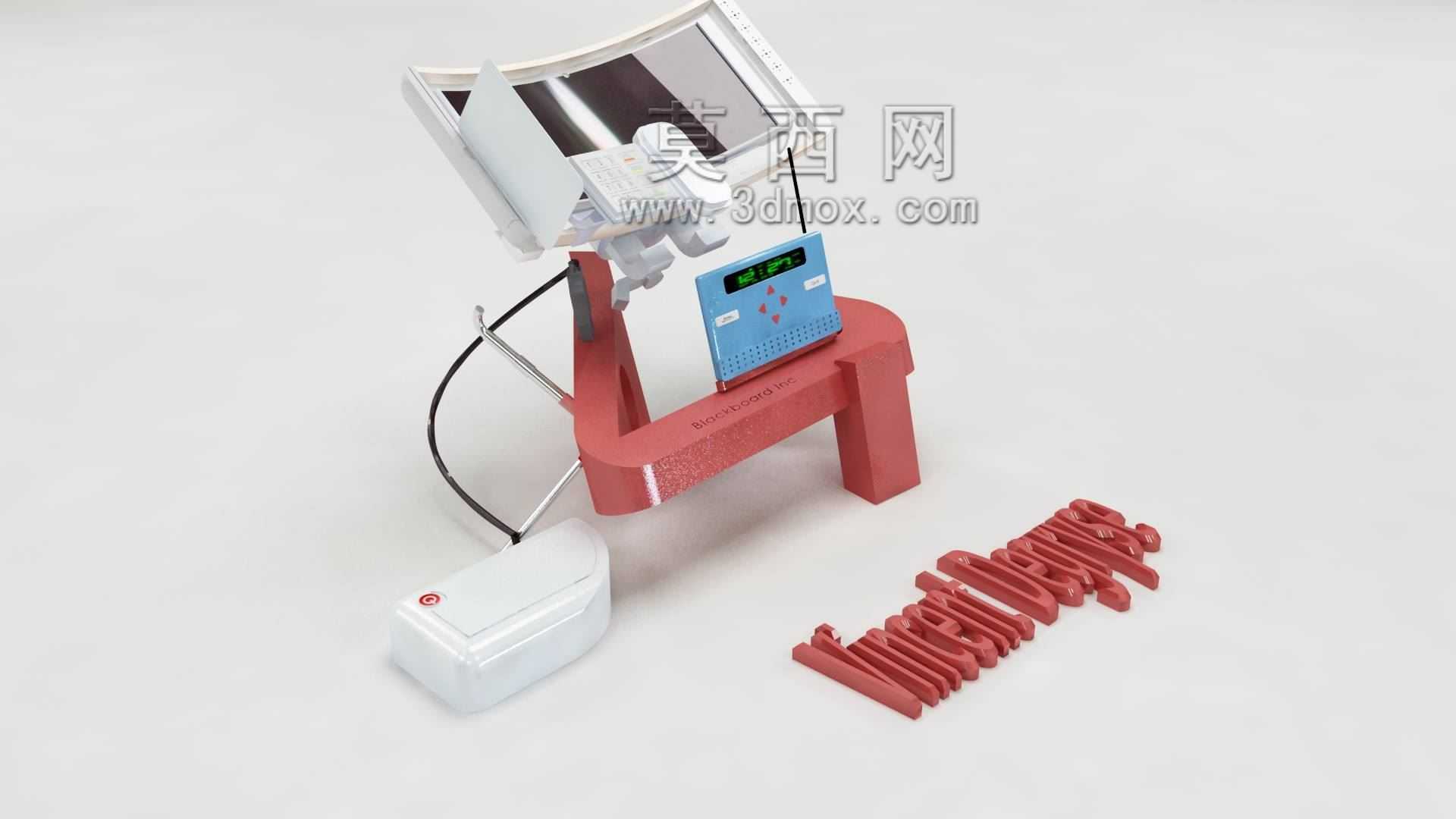

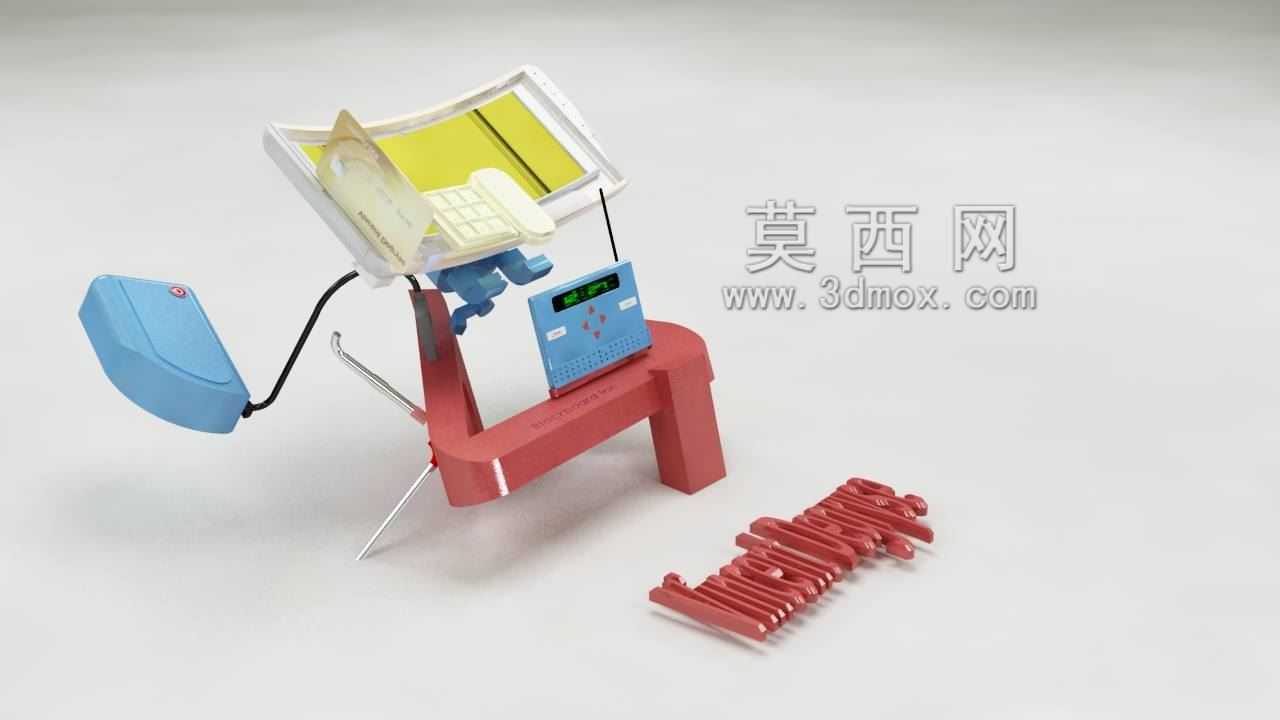

　　这款概念黑板的设计初衷，是针对小型互动教学场景、桌面创意演示场景的使用需求，打破传统书写黑板功能单一的局限，将书写展示、交互操作、信息反馈等功能整合在同一台桌面级设备上，适配创客空间演示、少儿兴趣班教学、产品方案桌面展示等多种实际使用场景。从结构布局来看，设备主体采用红漆金属材质的弯折支撑框架作为承载基础，框架底部做了加宽的L型支撑脚设计，单侧支撑脚延伸出细金属支杆作为辅助支撑，整体放置在水平桌面时，支撑脚与桌面的接触面积经过测算，能够覆盖设备总投影面积的62%，即使在倾斜12度的桌面放置也不会出现侧翻，完全满足日常桌面使用的稳定性要求，不需要额外打孔固定安装，移动位置时单人即可完成搬移。设备核心的书写展示区域采用可翻转的框式结构，

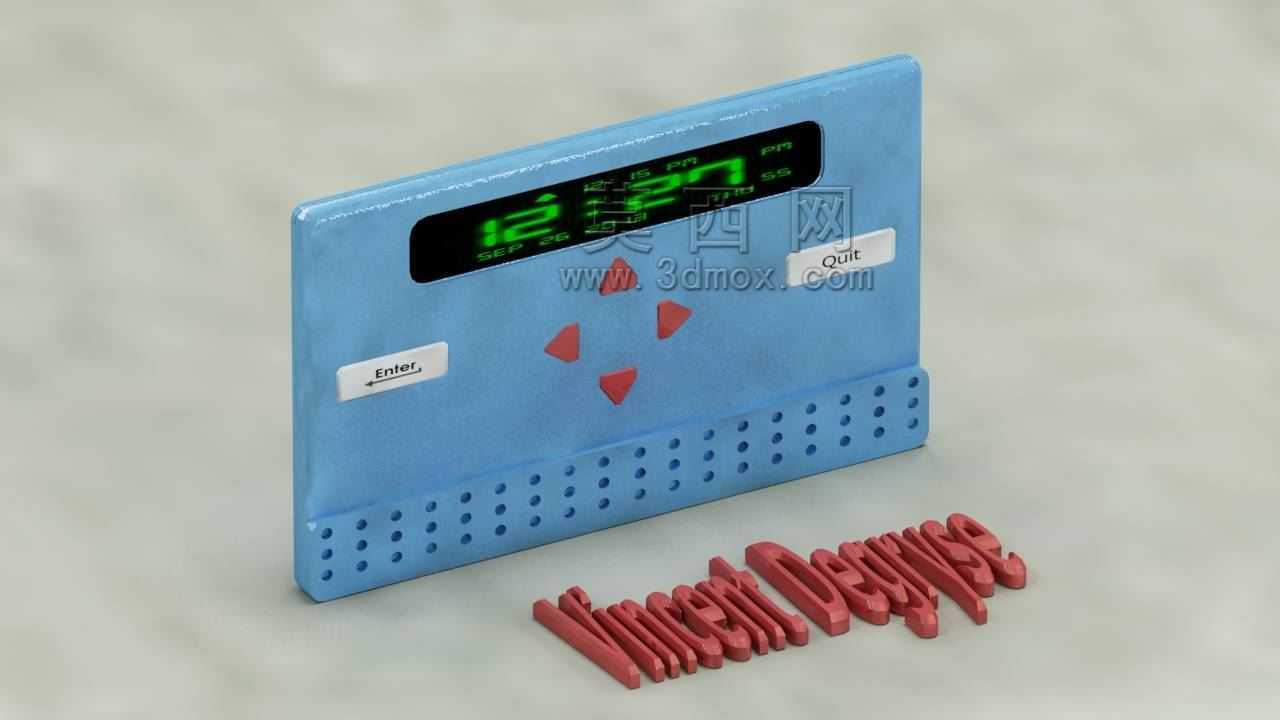

　　边框为硬质白色工程塑料材质，内嵌黄色书写面板，面板翻转角度可在0到75度之间无级调节，调节阻尼通过侧边的摩擦转轴实现，调整到对应角度后可自动锁止，不需要额外的紧固旋钮，使用者站着或者坐着都能找到合适的书写观看角度，书写面板的尺寸控制在240mm*180mm，刚好能容纳A5幅面的书写内容，既不会因为尺寸过大占用过多桌面空间，也不会因为尺寸过小导致书写内容展示不全。支撑框架的右侧集成了蓝色的控制操作模块，模块表面设置了实体按键与小型显示屏，显示屏可实时显示设备当前的工作状态，比如书写面板的锁定状态、外接设备的连接状态，实体按键采用凸起式硅胶按键，按键行程1.2mm，按压力度控制在1.5N，日常操作时不需要刻意用力即可触发，

　　模块内部预留了标准的接线槽位，可根据使用需求扩展音频模块、无线传输模块，不需要对主体框架做二次打孔改造。支撑框架左侧通过可定型金属软管连接了蓝色的外置扩展模块，金属软管可任意弯曲调整角度，调整范围覆盖水平方向360度、垂直方向180度，扩展模块可根据实际使用需求更换为照明补光灯、小型实物展台、扫码识别模块等不同功能组件，比如在光线较暗的环境下使用时，更换为补光模块可直接照亮书写面板，不需要额外架设桌面台灯；在需要展示小型实物零件时，更换为展台模块即可将实物画面同步传输到外接显示设备上。书写面板下方的支撑平台上预留了标准的外设放置位，可放置配套的无线书写笔、小型键盘等操作配件，配件与设备之间采用蓝牙连接，不需要额外布设连接线，

　　避免桌面走线杂乱影响使用。从设计思路上，这款概念黑板没有追求大而全的功能堆砌，所有外设的集成都围绕桌面使用的实际需求展开，每个扩展模块都做了快拆结构设计，不需要借助螺丝刀等工具即可手动完成模块更换，使用者可根据不同的使用场景灵活搭配功能组件，比如用于少儿绘画教学时，可搭配压感书写笔模块与绘画快捷键模块；用于产品方案演示时，可搭配激光指示模块与无线投屏模块。设备的所有棱角位置都做了R3以上的圆角处理，没有尖锐的外露边角，即使在人员走动频繁的教学场景使用，也不会因为磕碰造成人员受伤，框架表面采用哑光喷塑处理，不会产生反光影响书写内容的观看效果，所有外接线路都从支撑框架的内部走线槽穿过，外部没有明线，既提升了整体的整洁度，也避免线路被拉扯导致设备脱落损坏。设备整体的高度控制在280mm，放置在标准750mm高度的办公桌面上，顶部书写面板的最高位置距离桌面190mm，不会遮挡使用者观看前方的视线，整体重量控制在2.3kg，单人单手握持支撑框架的中部即可完成设备转移，不需要多人配合搬运。在结构强度设计上，支撑框架采用1.5mm厚的冷轧钢板弯折成型，整体可承受15kg的垂直静载荷，即使在书写面板上放置较重的演示道具也不会出现框架变形，转轴位置经过10000次翻转测试后，阻尼衰减率不超过10%，可满足长期频繁调整角度的使用需求。
