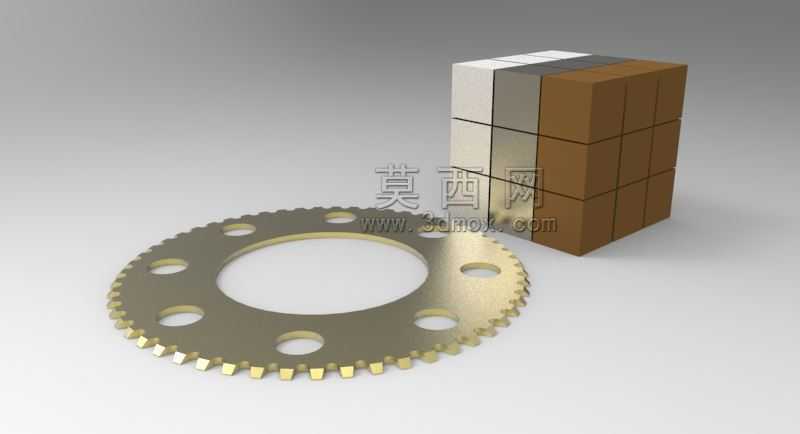

带孔齿圈与拼接方块组合工业结构件

　　在传动系统的实际应用场景里，这类带周向通孔的齿圈常作为离合器、制动器的核心传动构件使用，区别于常规闭式传动的齿轮，这类齿圈多为薄型盘状结构，齿形分布在外圈边缘，内圈预留大直径中空区域，既可以作为传动扭矩的啮合部件，也能通过盘面的通孔完成与摩擦片、压盘等周边构件的定位连接。从实际使用工况来看，这类齿圈多应用在中小载荷的传动离合场景，比如小型工程机械的换挡机构、轻工设备的间歇传动单元，工作时齿面与配对的小齿轮或者棘爪啮合，盘面的通孔均匀分布在节圆与内孔之间的环形区域，孔位的位置度公差直接影响装配后整套离合组件的动平衡表现，设计时需要严格控制孔中心与齿圈回转中心的同轴度，以及相邻孔位的角度偏差，避免高速运转时出现偏磨、抖动的问题。

　　齿圈的齿形采用渐开线齿廓，齿顶做了微小的倒角处理，避免啮合过程中出现齿顶卡滞、应力集中的问题，齿根位置预留了足够的圆角，降低长期交变载荷下的齿根断裂风险。盘面的通孔为等直径圆孔，数量根据齿圈的实际传力需求设置，孔边同样做了去毛刺处理，避免装配时刮伤配套的连接件。齿圈的厚度尺寸需要匹配对应安装腔的轴向间隙，过厚会增加不必要的转动惯量，过薄则会降低齿部的抗弯强度，实际设计时通常会根据额定传递扭矩的大小，结合材料的许用应力核算齿根弯曲强度与盘面的抗挤压强度，再确定最终的厚度参数。内孔的直径尺寸需要匹配安装轴或者支撑座的外径，通常采用间隙配合的公差带，方便装配时的快速对位，同时预留合适的间隙容纳热胀冷缩带来的尺寸变化。

　　旁边的拼接方块属于模块化的工装定位构件，这类构件多采用标准尺寸的单元块拼接组合，每个单元块的外形尺寸遵循统一的模数标准，相邻块之间通过定位销或者磁吸结构完成拼接，可以根据实际的工位需求快速组合成不同高度、不同支撑面的定位结构，在装配工装、检测工位的辅助支撑场景中应用较多。方块的拼接面做了高精度的平面加工，平面度公差控制在较小范围内，保证拼接后整体支撑面的平整度，不会出现局部凸起或者间隙过大的问题。不同颜色的单元块可以用来区分不同的功能区域，比如棕色块作为承重支撑单元，灰色块作为调整垫片单元，白色块作为定位基准单元，现场操作人员可以快速识别不同模块的作用，提升工装调整的效率。

　　从设计思路来看，这两类构件的组合常出现在传动部件的装配检测工位上：拼接方块搭建出合适高度的支撑平台，将待检测的齿圈水平放置在平台上，检测齿圈的端面跳动、齿向误差等参数，也可以在平台上完成齿圈与配套摩擦片的预装作业，避免装配过程中齿圈出现倾斜、卡滞的问题。齿圈的安装边界需要考虑周边构件的运动空间，齿顶圆的径向范围内不能有其他固定构件，避免转动时出现干涉，轴向方向需要预留足够的窜动间隙，满足离合动作时的轴向移动需求。拼接方块的组合边界则需要根据工位的实际操作空间调整，整体支撑面的尺寸要略大于齿圈的外径，保证支撑的稳定性，同时不能超出工位的操作范围，避免影响操作人员的装配动作。

　　在实际建模过程中，齿圈的建模需要先绘制齿廓的渐开线曲线，通过阵列生成全部轮齿，再拉伸生成实体，之后切除内孔与盘面的通孔，最后对齿顶、孔边等位置做倒角处理，建模时需要注意齿形参数的准确性，尤其是模数、压力角、齿数这些核心参数，直接影响后续啮合传动的平稳性。拼接方块的建模则以单元块为基础，通过参数化设计的方式调整单元块的尺寸，再按照实际的拼接需求完成阵列组合，不同颜色的单元块通过外观区分即可，不需要额外做复杂的结构特征，重点保证拼接面的配合精度，避免拼接后出现错位、间隙不均的问题。这类结构件的三维建模需要兼顾实际加工的工艺性，比如齿圈的轮齿加工通常采用滚齿或者插齿工艺，建模时的齿形参数要符合加工刀具的参数范围，盘面的通孔采用钻削加工，孔的直径要符合标准钻头的尺寸系列，减少非标准刀具的使用，降低实际加工的成本。拼接方块的加工多采用铣削工艺，六个面都需要做精铣处理，保证相邻面的垂直度与平面度，建模时的尺寸公差要匹配铣削加工的经济精度，避免提出过高的公差要求增加不必要的加工成本。
