挂载式无人机水域清洁滤水装置结构

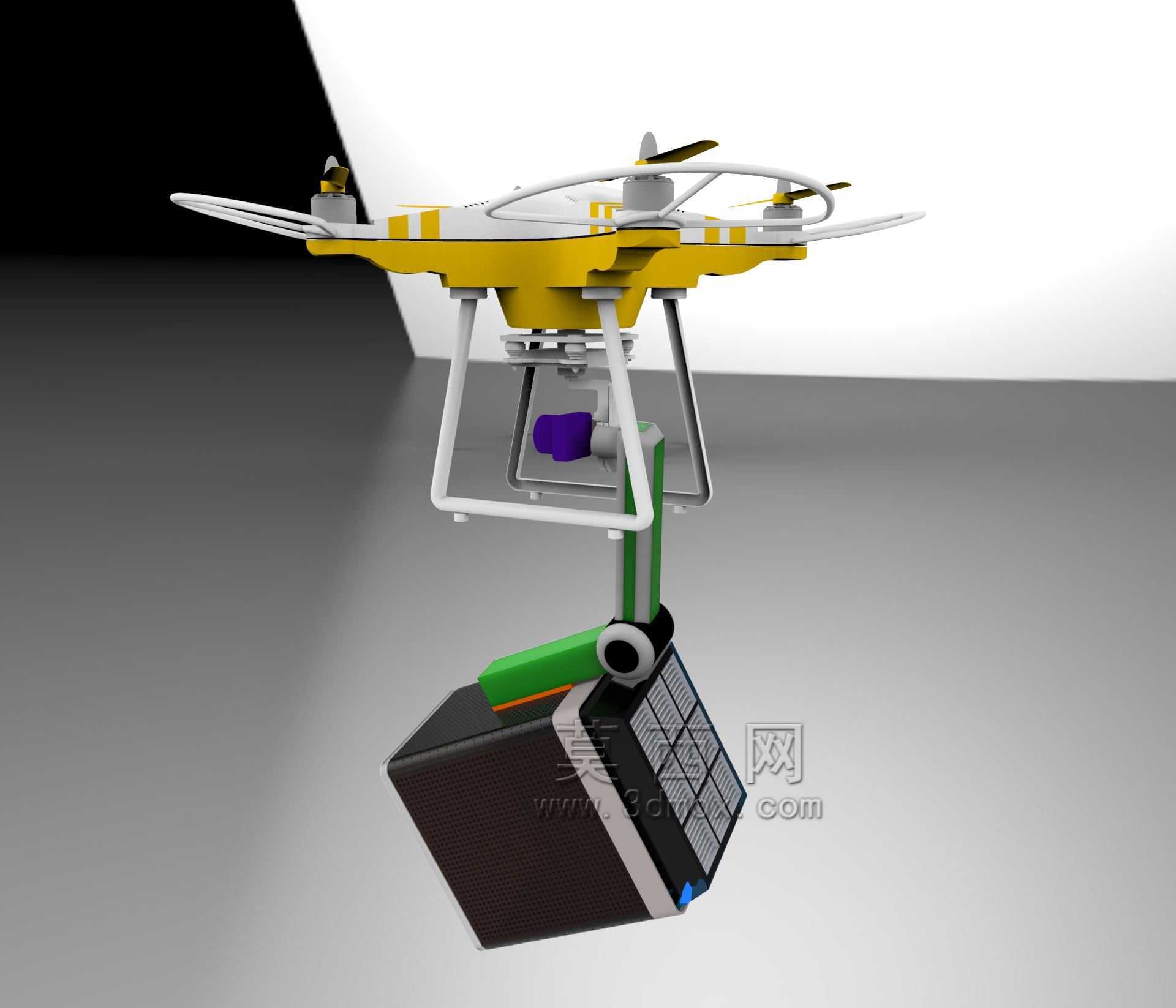

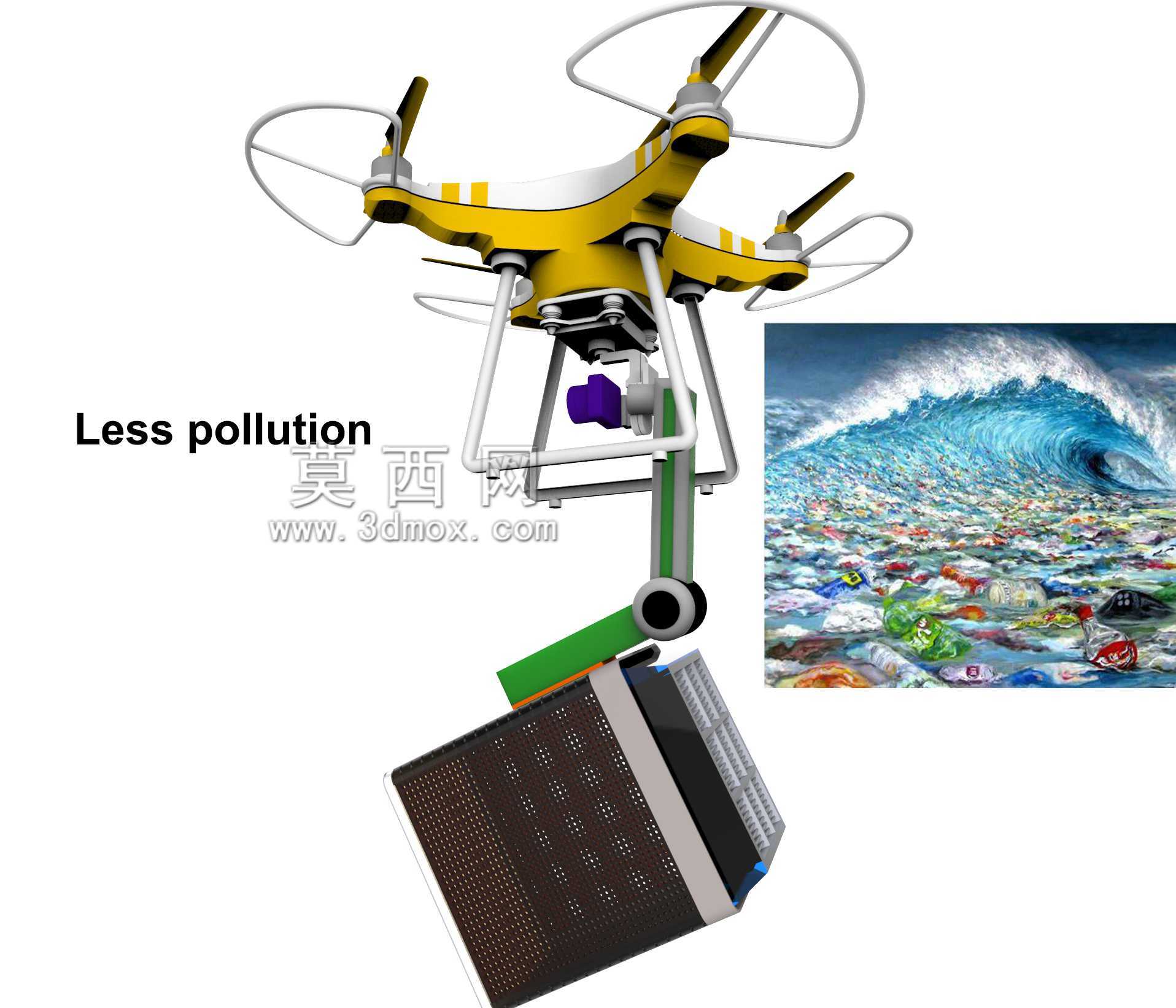

　　这套挂载于多旋翼无人机下方的滤水作业装置，核心定位是解决近岸浅水区、人工泳池、景观河道等大型地面净水设备难以快速抵达区域的水体过滤作业需求，填补了低空机动净水作业的设备空白。从实际作业场景来看，常规地面滤水设备受限于地形、岸线条件，在狭长景观河道、山地小型蓄水池、私家泳池局部区域清洁时，往往需要铺设较长输水管道，设备转场耗时久，针对小范围突发水体漂浮物、杂质堆积的应急处理响应效率极低，而依托无人机的低空机动能力，这套滤水装置可以在十分钟内完成作业半径三公里内的点位部署，无需人员涉水作业，尤其适合汛期后近岸水面漂浮杂质的快速过滤清理，以及泳池日常维护中局部区域的定点滤水作业。

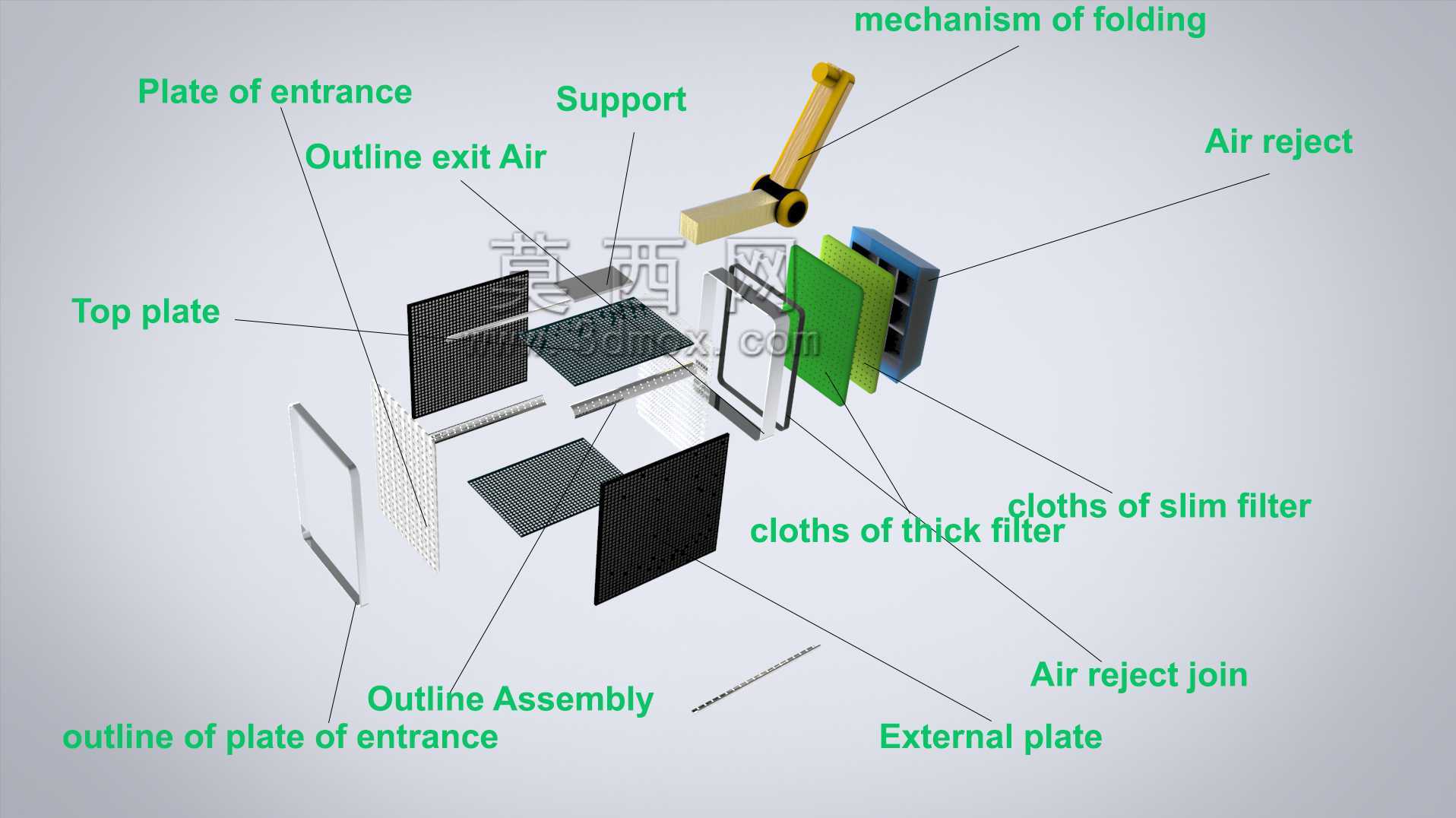

　　从功能特性上看，装置采用分级过滤的结构逻辑，最下端的大面积格栅式进水端首先拦截水体中体积较大的塑料瓶、落叶、枯枝等大块杂物，避免大尺寸杂质进入内部流道造成堵塞，中层的多孔滤料层可以过滤水体中直径0.1mm以上的悬浮颗粒、藻类团块等细小杂质，上端的快拆连接结构直接与无人机的挂载支架对接，作业时无人机保持低空悬停状态，将滤水装置的进水端完全没入水面以下，依靠装置内置的低扬程大流量泵体提供水流动力，过滤后的清水直接从装置侧方的排水口回流至水体，整个作业过程无需外接输水管道，也不需要在岸边设置固定作业点。

　　设计过程中首先考量的是无人机的挂载载荷边界，整套装置的干重控制在多旋翼无人机额定挂载重量的70%以内，预留足够的载荷余量应对进水后装置内部附着杂质带来的重量增量，避免作业过程中出现动力不足的风险。装置的重心经过严格配平，挂载后整体重心与无人机的重心垂线完全重合，避免挂载带来的偏航力矩影响无人机飞行稳定性，连接支架采用轻量化铝合金管材弯折成型，在保证连接强度的前提下尽可能降低结构自重，支架与无人机脚架的连接位置设置有橡胶减震垫，过滤作业时泵体产生的高频震动不会直接传递至无人机机身，避免震动影响飞控传感器的工作精度。

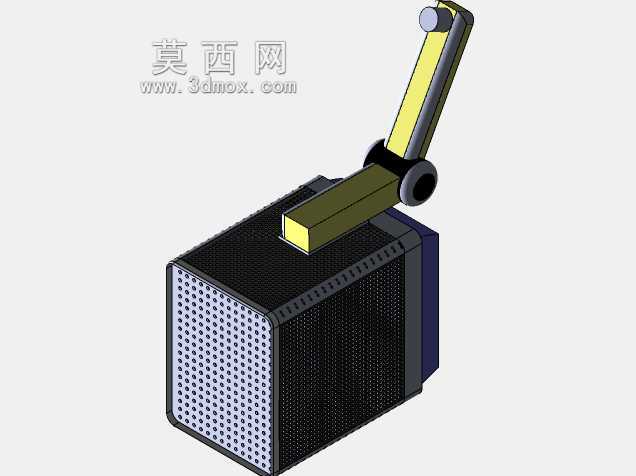

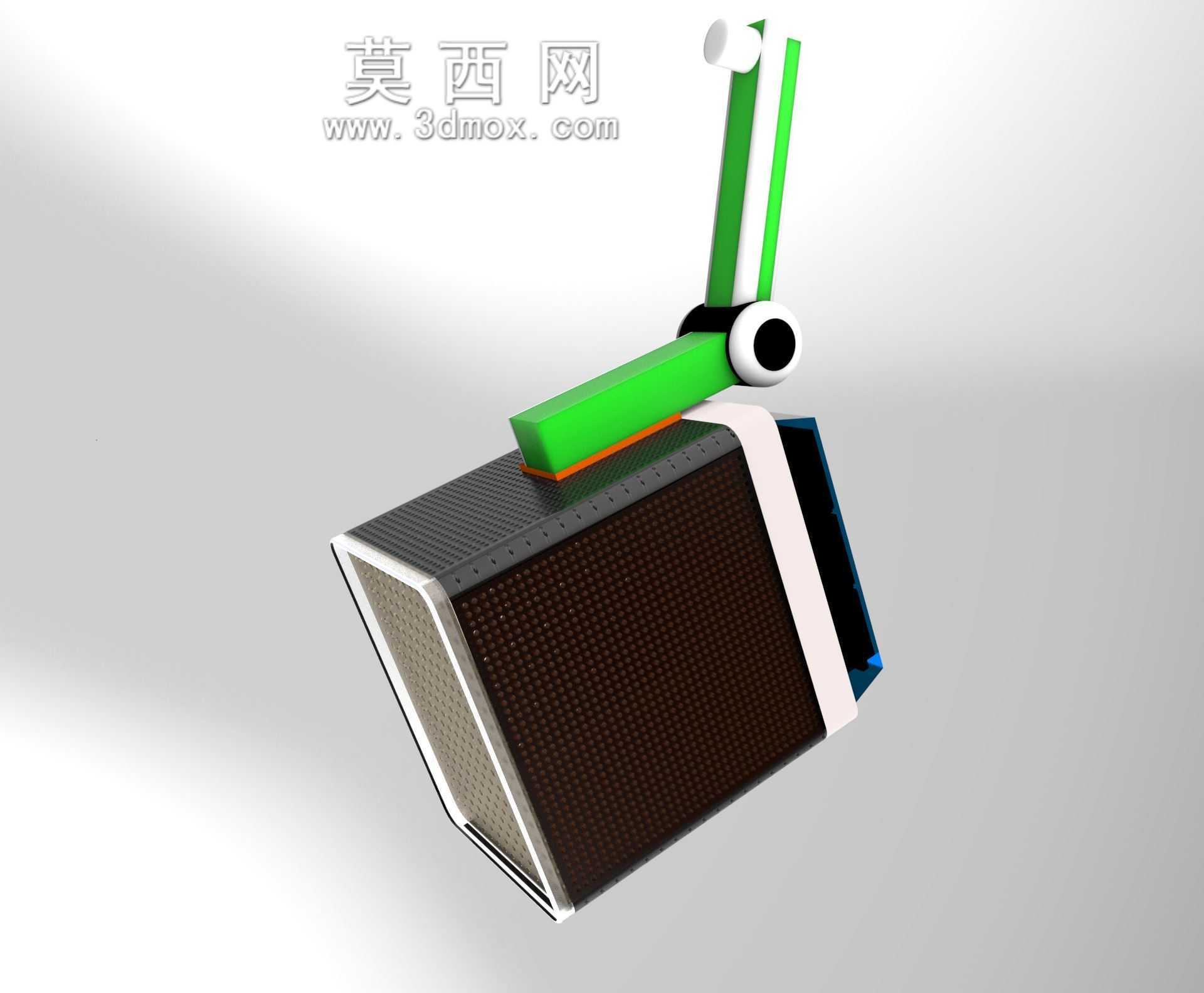

　　外形尺寸方面，装置整体采用长方体加锥形进水导段的结构，最大横截面尺寸控制在无人机旋翼投影范围以内，避免飞行过程中装置突出部分碰到旋翼引发飞行事故，整体长度方向与无人机的航向保持一致，降低低空飞行时的风阻系数，在四级风况下依然可以稳定完成悬停滤水作业。安装边界上，装置的挂载接口采用通用化的快拆卡扣设计，可以适配市面上多数主流载重多旋翼无人机的脚架安装孔位，不需要对无人机机身进行打孔、改装等破坏性调整，单个操作人员可以在两分钟内完成装置的挂载或者拆卸，作业完成后可以快速将过滤单元拆下进行反冲洗，清理掉拦截的杂质后即可重复投入使用。

　　流道设计上采用了下进上出的走向，进水端的锥形导面可以扩大进水的覆盖范围，作业时无人机保持0.5m/s以内的低速移动，就可以扫过宽度1.2m左右的水域条带，过滤效率可以达到每小时处理12立方米水体，针对小范围的水体杂质堆积区域，只需要操控无人机在对应区域悬停3-5分钟，即可完成该区域的表层水体过滤作业。装置的过滤单元采用模块化设计，不同过滤精度的滤层可以根据作业需求快速更换，比如针对泳池日常维护可以更换精度更高的滤层拦截泳池中的人体皮屑、絮凝沉淀物，针对河道漂浮物清理可以更换大孔隙的粗滤层提升过流效率，避免滤层过快堵塞。

　　在结构可靠性设计上，装置的所有电器连接部位都做了IP67级的防水密封处理，即使装置完全没入水中也不会出现电路短路问题，泵体采用无刷直流电机驱动，工作噪音低，运转寿命长，连续作业时长可以达到200小时以上不需要大修。装置外壳采用ABS工程塑料注塑成型，耐水体腐蚀，重量轻，即使作业过程中碰到水下的石块、硬质杂物也不容易出现壳体开裂的问题。考虑到作业过程中可能出现的装置缠绕风险，进水格栅的栅条间距经过反复优化，既可以保证大块杂物不会进入内部流道，也不会轻易被水中的纤维状杂物、水草缠绕堵死，栅条表面做了光滑的圆弧倒角处理，杂物不容易附着在栅条表面，降低作业过程中的清理频次。
