油罐车压力过滤器双环壁挂安装支架

　　在危化品运输车辆的车载流体系统改装与配套设计中，压力过滤器的安装固定结构直接决定了行车过程中过滤单元的稳定性，一旦固定结构出现松动、共振断裂，很容易引发管路泄漏、介质污染甚至行车安全隐患，这套安装结构正是针对油罐车车载压力过滤器的侧装场景开发的专用固定方案。从实际装车场景来看，这类支架通常焊接或栓接在油罐车底盘侧方的预留安装立面、或者罐体附属的操作舱内壁上，用来并排固定两台立式布置的压力过滤器，满足油路或者气路系统的双级过滤、或者一用一备的管路布局需求，避免过滤器直接悬空挂接在管道上，承受行车过程中的颠簸冲击与振动载荷。

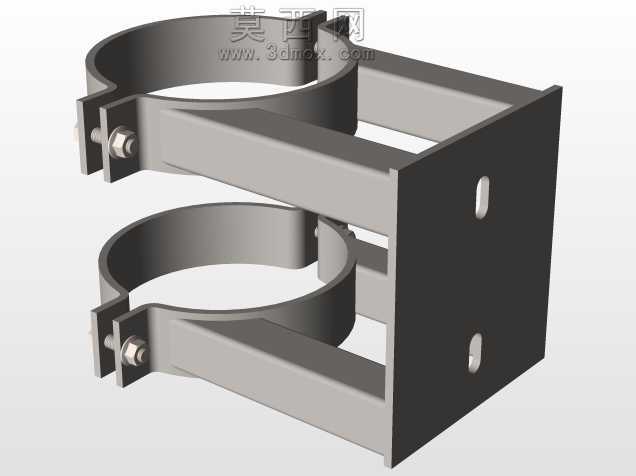

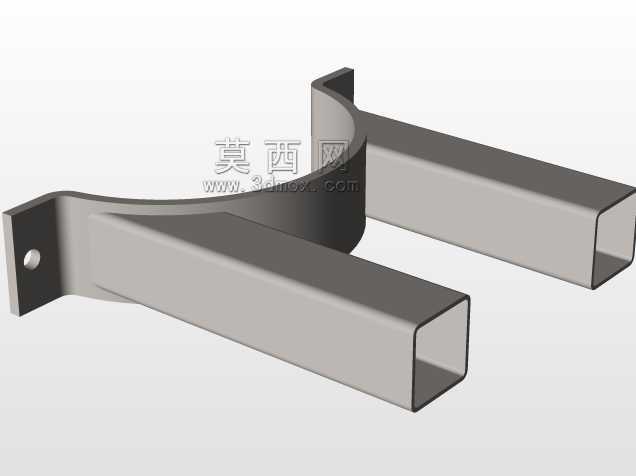

　　结构设计上，这套固定件采用背板加双侧悬臂梁搭配双抱箍的组合形式，后侧的安装背板为整块钢板裁切成型，上面开设两个长圆形安装孔，孔位的长轴方向沿竖直方向布置，安装时可以根据实际装配公差上下调整支架的固定位置，抵消底盘安装面的加工误差、以及过滤器接口的位置偏差，降低现场装配的对位难度。背板向前伸出两组平行的槽钢材质悬臂梁，上下两层悬臂分别对应上下两个过滤器的安装高度，每一组悬臂的前端都焊接了半圆式对合抱箍，抱箍的对合边通过螺栓螺母实现锁紧，抱箍的内径匹配常用车载压力过滤器的筒体外径，锁紧后可以牢牢箍住过滤器的筒体中段，避免筒体出现轴向窜动或者径向晃动。

　　从受力角度考量，设计时特意将抱箍的受力点设置在悬臂梁的前端焊接位置，悬臂采用槽钢截面而非扁钢，就是为了在控制支架整体重量的前提下，提升悬臂的抗弯截面模量，应对车辆急加速、急刹车、过颠簸路面时产生的纵向、横向冲击载荷，避免悬臂长期受交变载荷出现疲劳变形。抱箍与筒体接触的内圈没有做额外的衬层设计，适配金属外壳的过滤器安装，锁紧螺栓采用标准外六角螺栓，配套防松垫圈，避免行车振动导致螺栓松脱。

　　安装边界方面，这套支架的背板安装面需要保证平面度公差不超过1.5mm，避免安装时背板受强制变形导致悬臂位置偏移，两个抱箍的同轴度公差控制在2mm以内，保证过滤器装入后不会出现偏斜，对接管路时不会产生额外的安装应力。上下两个抱箍的中心距按照常用双联过滤器的标准接口间距设计，预留了足够的操作空间，方便后期更换滤芯时拆卸过滤器的下端盖，不会因为支架间距过小导致操作空间不足。实际装车验证中，这种双抱箍侧装结构相比单抱箍固定形式，能将过滤器筒体的振动幅值降低60%以上，有效减少管路接口处的应力集中，延长过滤器密封件的使用寿命，同时整体结构全部采用金属材质焊接成型，焊接处做满焊处理后打磨焊渣，表面做喷塑防锈处理，适配油罐车户外作业的耐腐蚀需求，即使在雨雪天气、带有腐蚀性的运输环境下也能保证长期的结构强度，不会出现锈蚀脱落的问题。在三维建模过程中，这套结构的所有配合尺寸都按照实际装车的公差要求做了参数化设置，抱箍的开合角度、螺栓的安装间隙、悬臂的伸出长度都可以根据不同规格的过滤器尺寸做快速调整，方便设计人员针对不同吨位的油罐车、不同流量的过滤器型号做适配修改，减少重复建模的工作量。
