TAUREX3轴向紧凑型抽芯铆钉工具结构

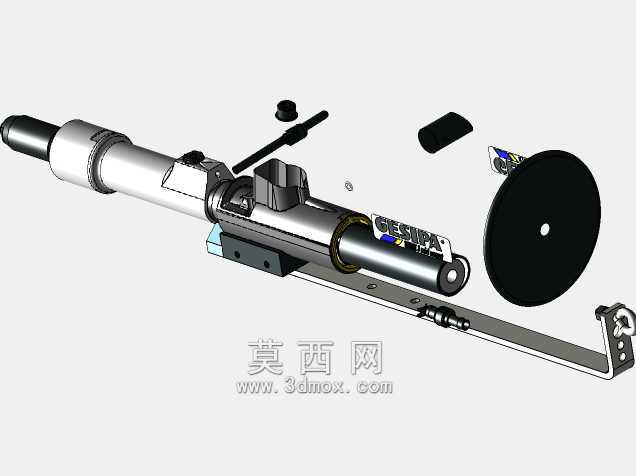

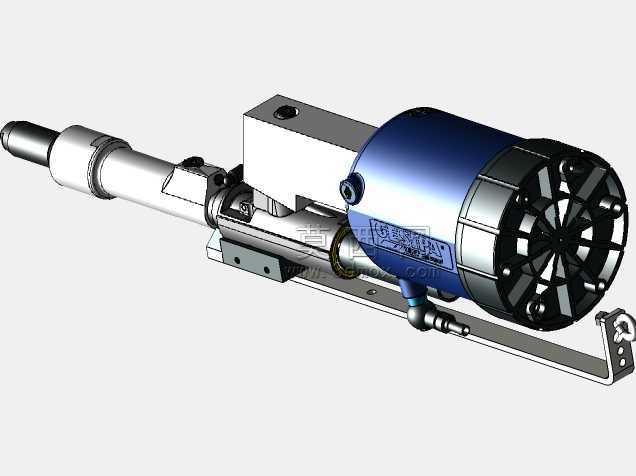

　　在汽车白车身焊装后的补铆工位、钣金机柜组装线、航空薄壁件铆接工序里，经常能见到这类轴向紧凑型抽芯铆钉工具的身影，它的核心作用是完成抽芯铆钉的拉铆紧固，替代传统手动铆接的低效作业，适配狭窄安装空间内的铆接需求。不同于普通直柄拉铆枪，这款轴向紧凑结构的工具将动力单元与拉铆执行段做了同轴布局，整体轴向长度更短，在设备内部框架、封闭型腔侧壁这类操作空间受限的场景下，能顺利伸入作业位置完成铆接，不会因为工具尾部动力段过长出现干涉。从结构设计来看，工具的前端是拉铆头夹持段，可根据不同规格的抽芯铆钉更换对应的枪嘴，适配3.2mm到4.8mm直径范围内的常规抽芯铆钉，夹持机构采用三瓣爪式结构，拉铆过程中能牢牢咬住铆钉芯轴，

　　在拉力达到铆钉断裂阈值时精准断芯，不会出现芯轴打滑、铆钉拉脱失效的问题。中部的缸体段是动力输出核心，采用气动驱动方式，压缩空气从侧下方的气嘴接入，内部活塞结构在气压作用下产生轴向拉力，拉力输出平稳，不会因为气压小幅波动出现拉力不足拉不断芯轴，或是拉力过大导致铆接件变形的问题。缸体外部做了防滑滚花处理，尾部的端盖上设置了多道散热槽，长时间连续作业时能及时排出内部压缩空气做功产生的热量，避免密封件过早老化失效。工具下方设置了金属材质的支撑挂架，在流水线工位作业时可以配合平衡器悬挂使用，减少操作人员的手持负重，挂架上预留了安装孔位，也可以将工具固定在自动化铆接工装上，作为自动铆接单元的执行端使用，适配半自动、全自动的组装生产线需求。

　　从安装边界来看，这款工具的最大外径集中在尾部动力缸段，直径控制在合理范围内，前端工作段直径更小，伸入作业空间时最小通过直径仅需略大于枪嘴外径即可，整体轴向长度比同拉力等级的普通拉铆枪缩短近三分之一，在深度较浅的型腔内部作业时，不需要操作人员倾斜工具找角度，直向伸入即可对准铆钉孔完成作业。在实际使用场景中，这类工具常被用于电器柜组装时的侧板铆接、汽车内饰件的支架铆接、铝合金型材框架的拼接铆接，相比手动拉铆枪，它的拉铆效率提升三倍以上，铆接后的铆钉墩头成型均匀，不会出现铆接松动、墩头偏斜的问题，能保证每一处铆接点的紧固力一致，满足批量生产的质量一致性要求。设计过程中，研发人员针对内部密封结构做了优化，活塞密封圈采用耐磨聚氨酯材质，

　　配合缸体内壁的高精度珩磨处理，工具的无故障作业循环次数能达到数十万次，减少了生产线的工具维护更换频率。气路接口采用标准快插式接头，现场接入压缩空气管路时不需要额外加工接头，插好气管即可使用，操作门槛低，一线作业人员经过简单培训就能熟练操作。工具的触发开关设置在握持段附近，采用按压式触发，手指轻压即可启动拉铆循环，拉铆完成后活塞自动回位，不需要额外操作复位，整个作业流程顺畅，单颗铆钉的铆接作业周期不到两秒，完全能匹配流水线的生产节拍。针对不同材质的抽芯铆钉，比如铝制、钢制、不锈钢制铆钉，这款工具可以通过调整进气压力来匹配对应的拉铆力，不需要更换内部结构，仅通过气源处的调压阀调整气压即可适配，通用性较强，能覆盖大部分常规工业铆接场景的使用需求。
