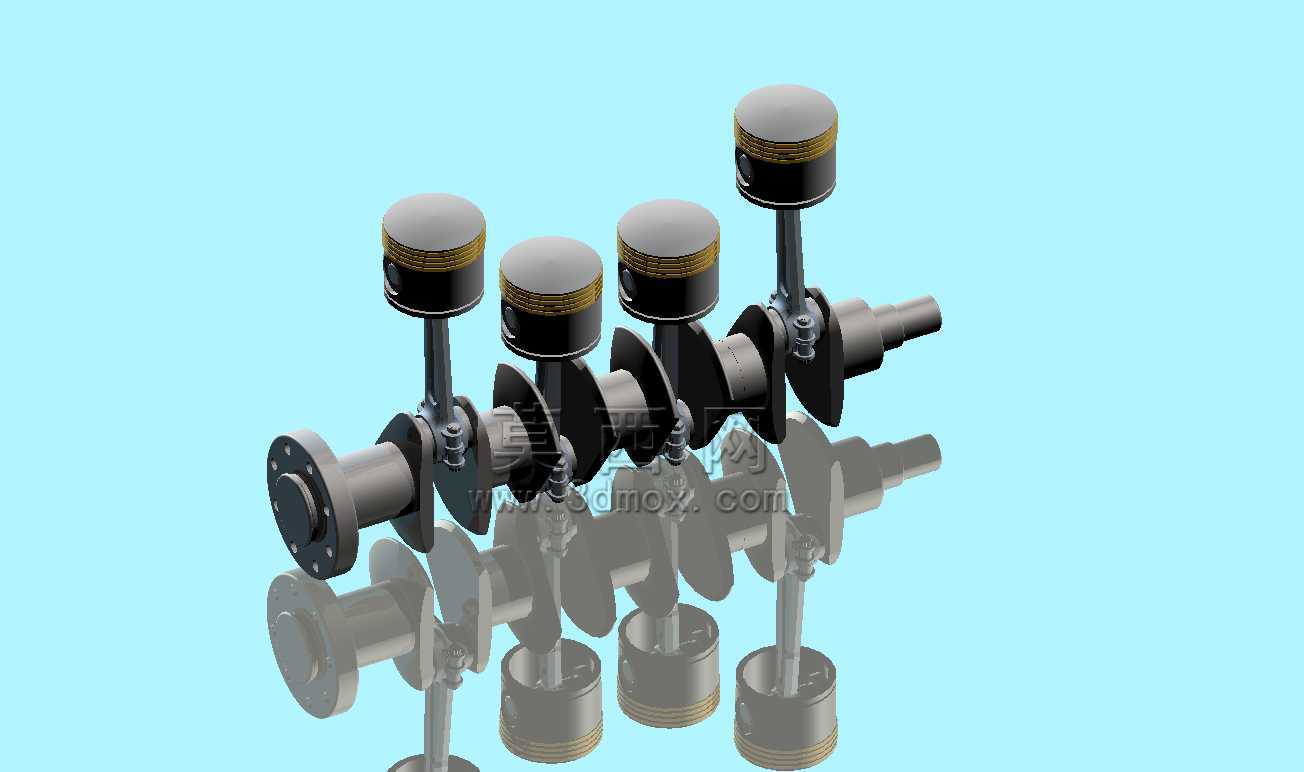

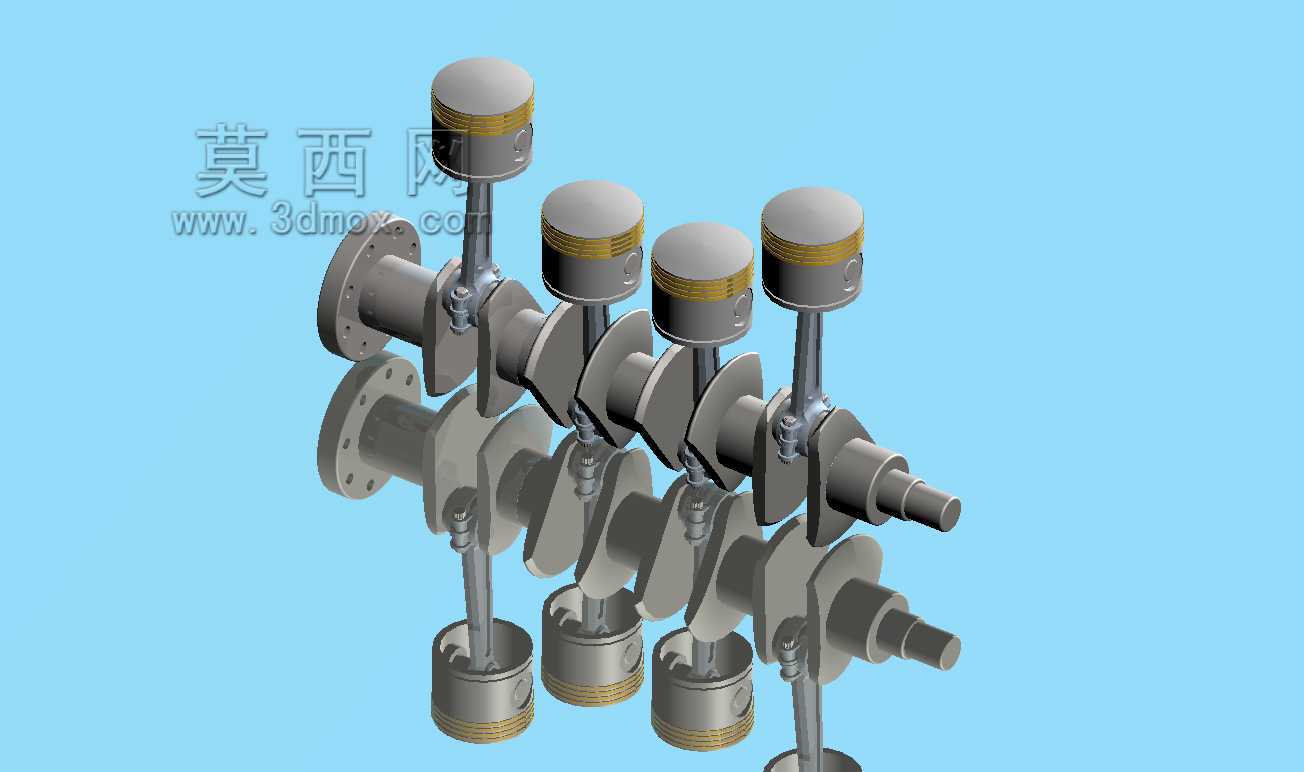

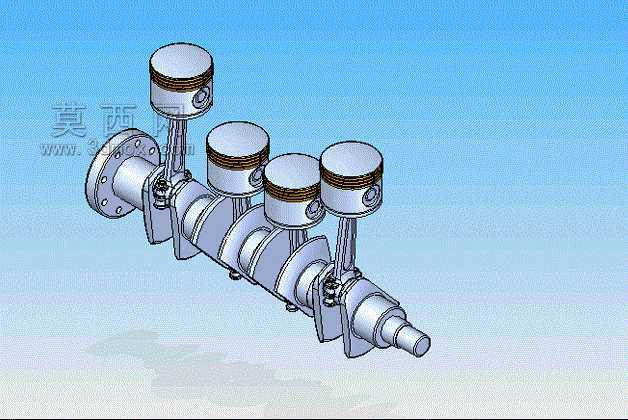

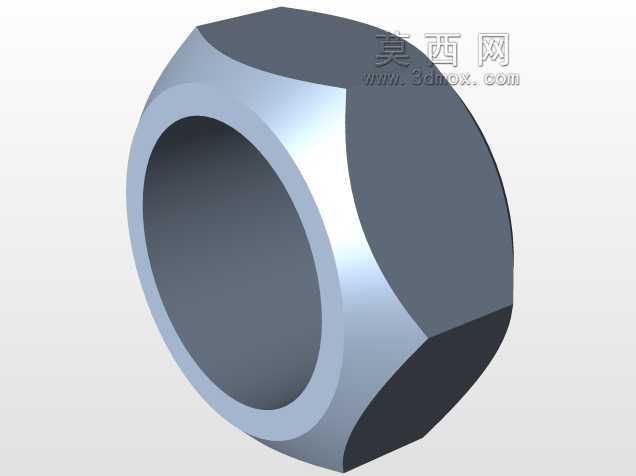

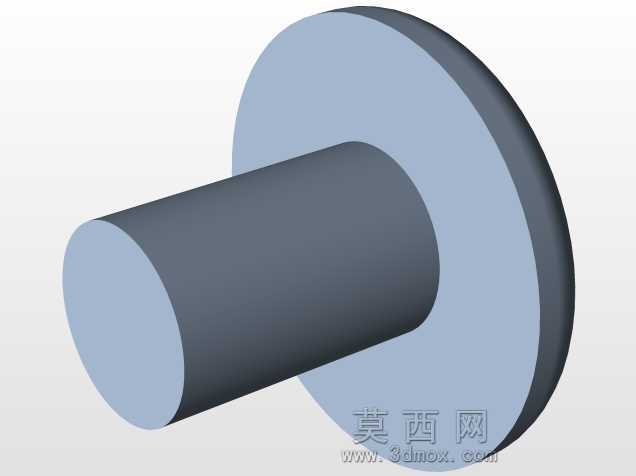

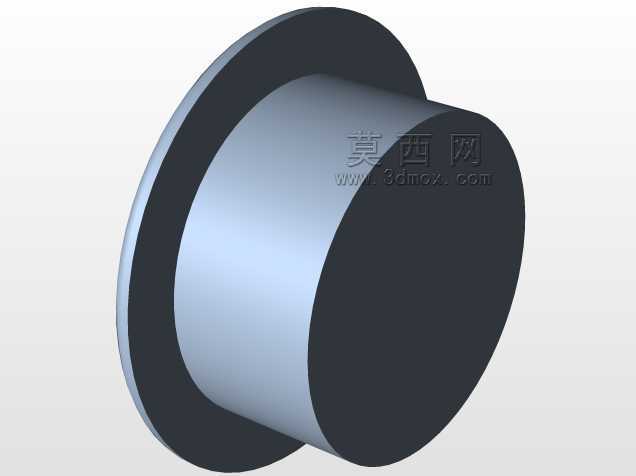

直列四缸发动机曲柄活塞联动结构

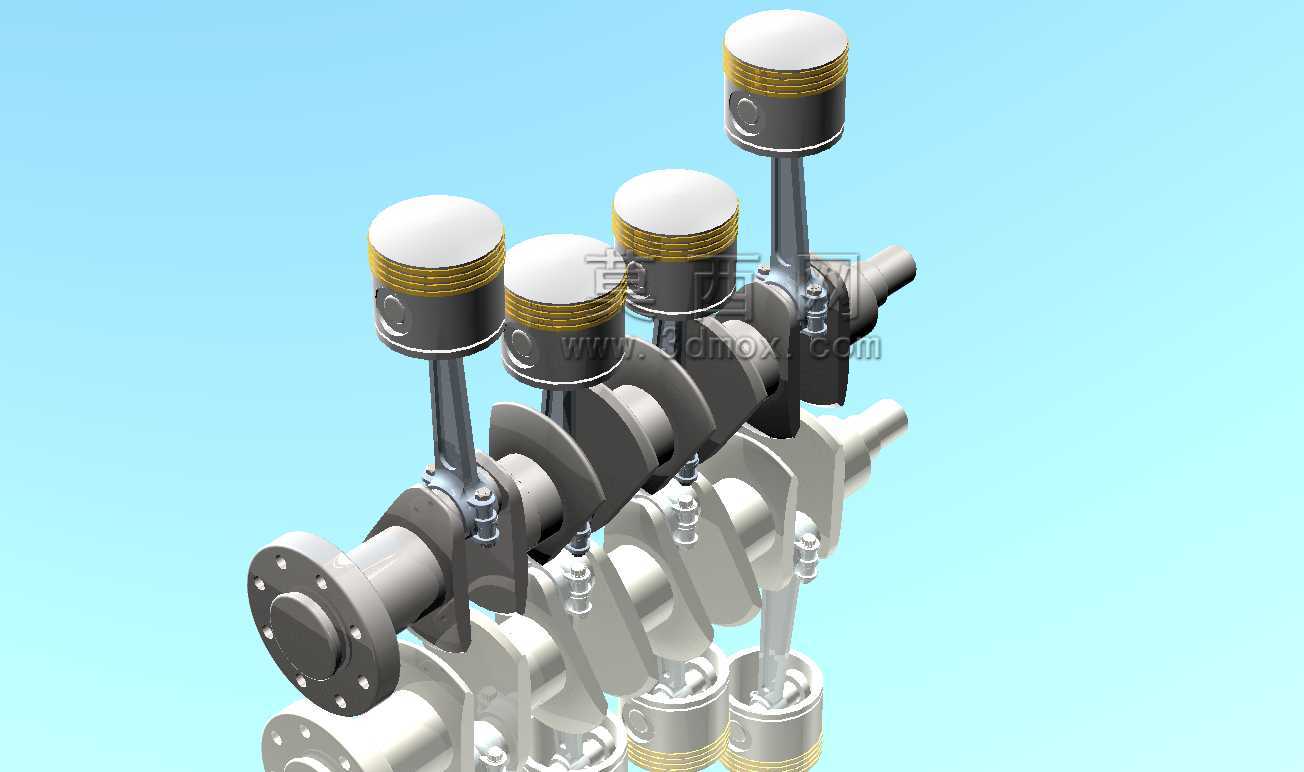

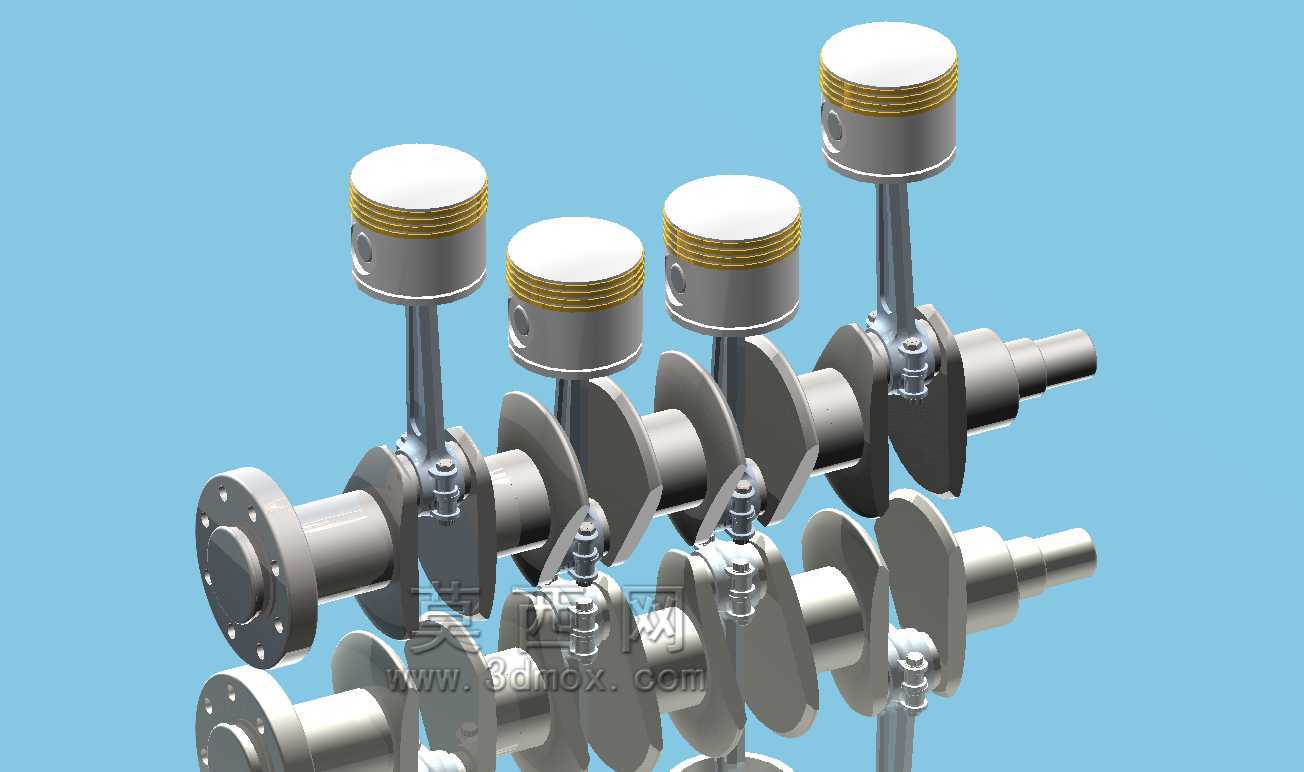

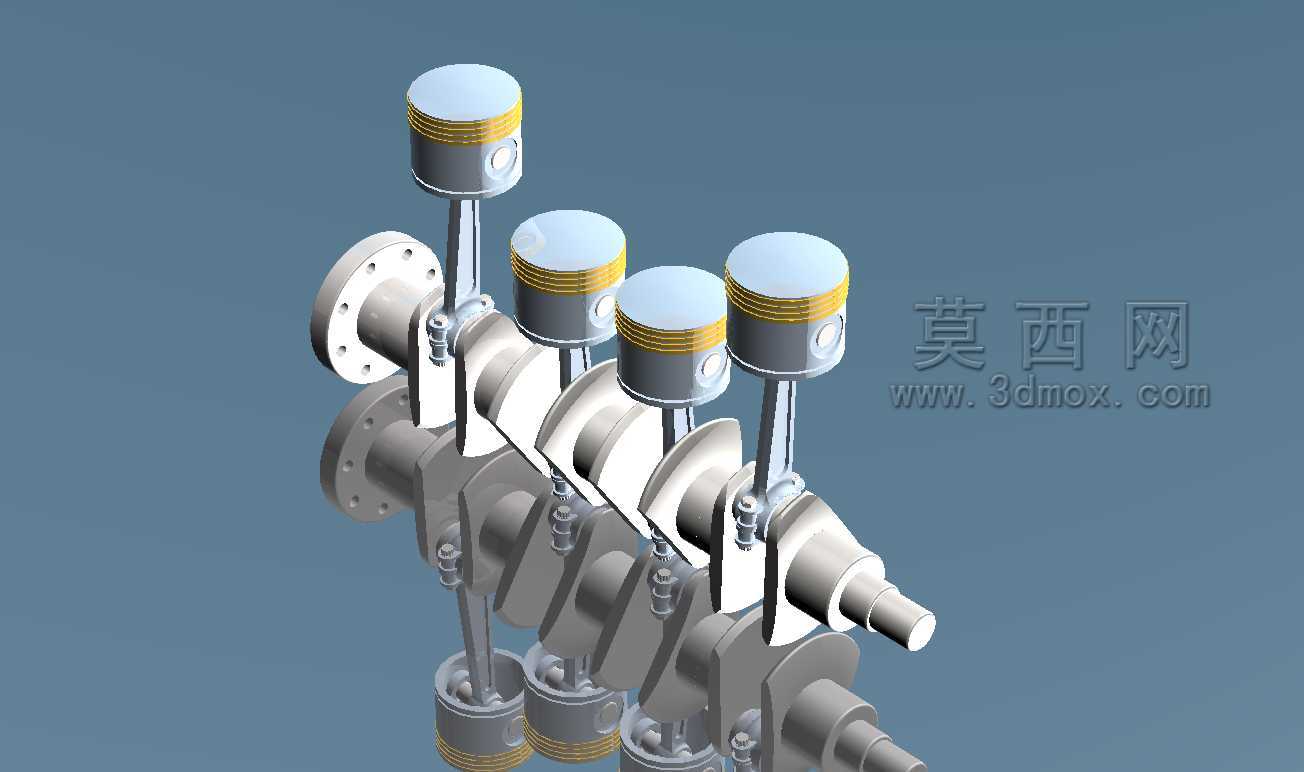

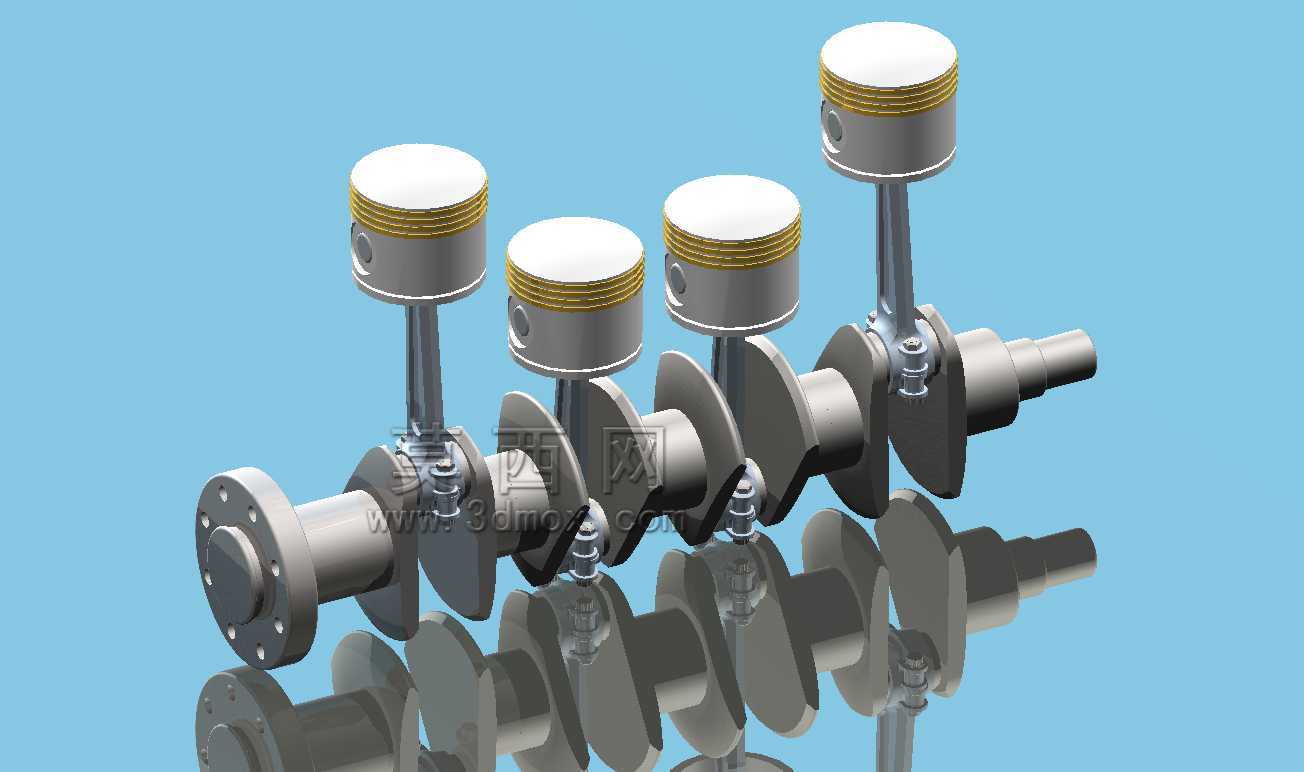

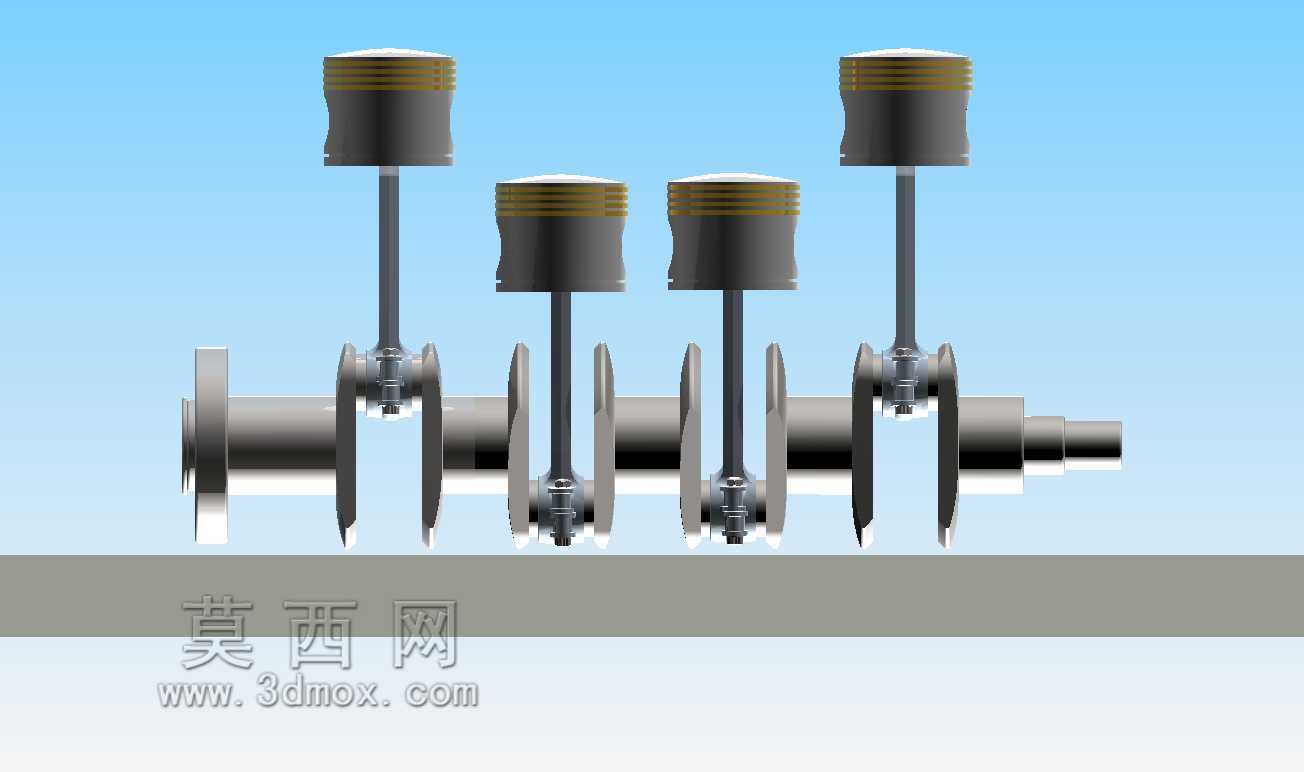

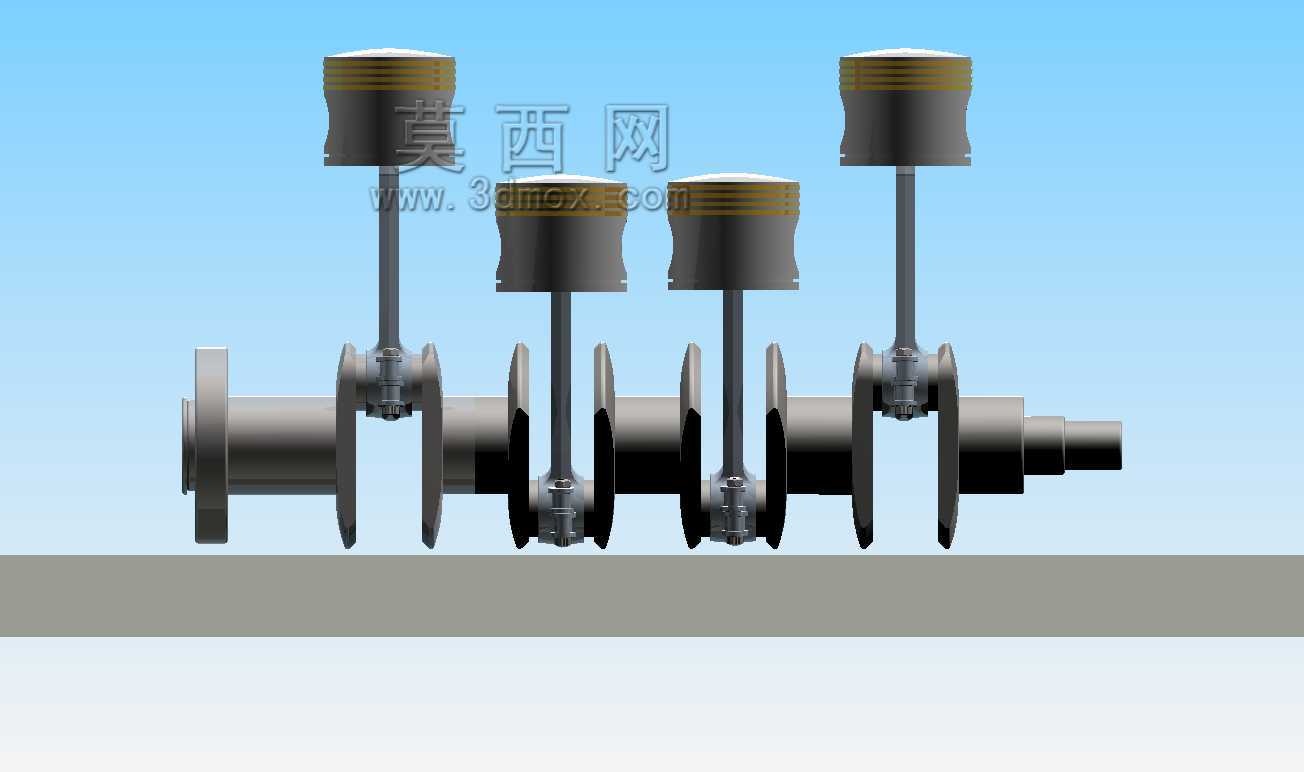

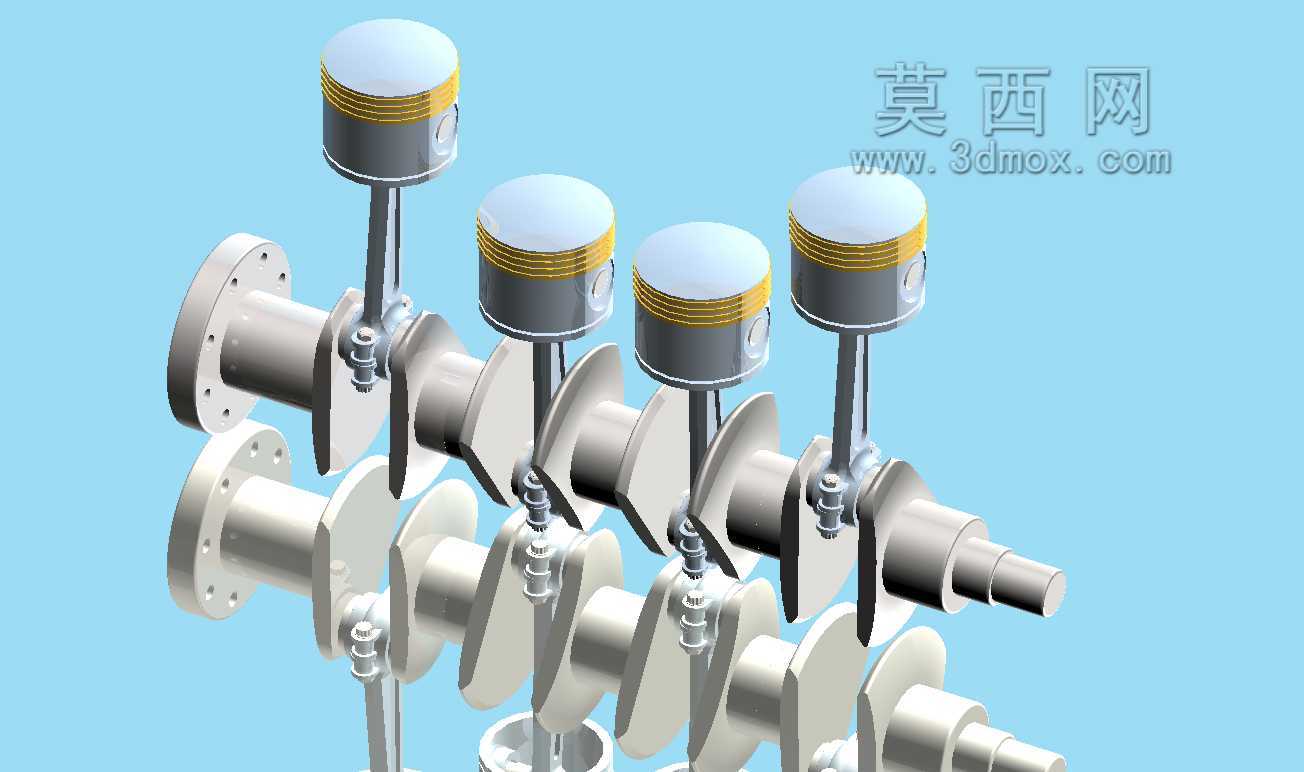

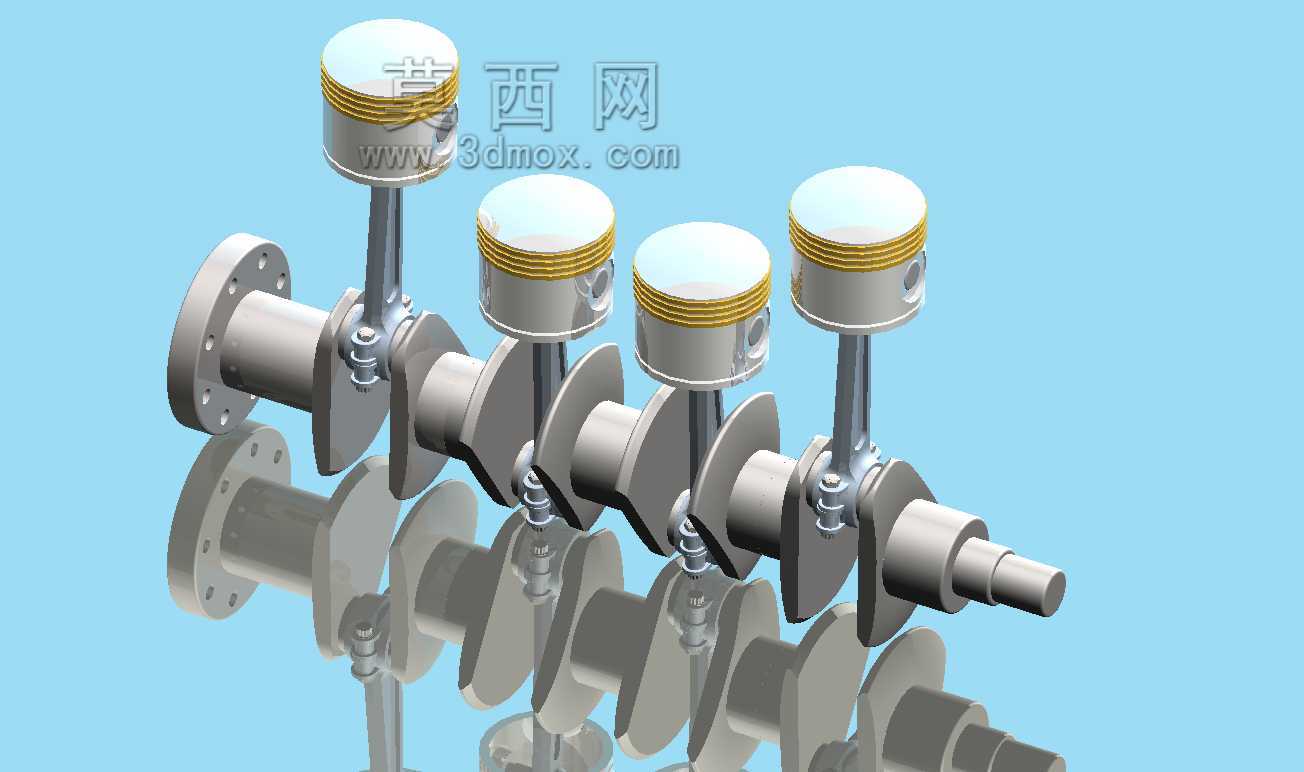

　　这套结构是往复式内燃机动力输出端的核心传动组件，日常在乘用车动力总成、小型通用发电机组、农用机械动力单元里都能见到它的身影，核心作用是完成活塞往复直线运动到曲轴旋转运动的能量转换，把燃料燃烧产生的爆发压力最终转化为可驱动负载的旋转扭矩。从结构设计逻辑来看，整套组件采用直列四缸的排布方式，四个活塞沿曲轴轴向等距错开布置，对应的曲柄销按照180度相位角两两对称分布，这种设计能让四个活塞的往复惯性力在曲轴运转过程中实现大部分自平衡，大幅降低整机运转时的一阶、二阶振动，减少额外平衡轴的配置需求，也能让动力输出的平顺性更好，适配多数民用动力设备的NVH控制要求。

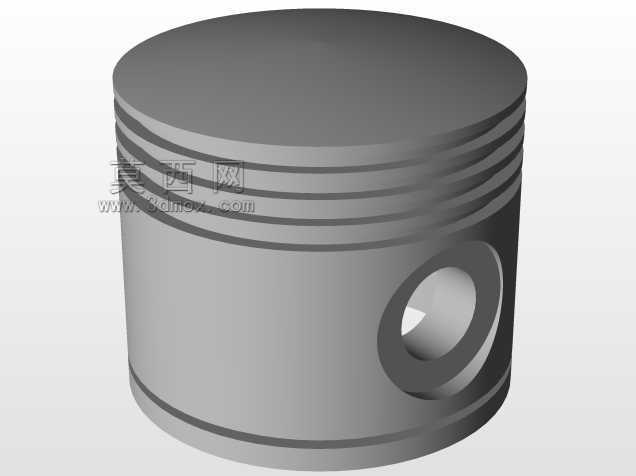

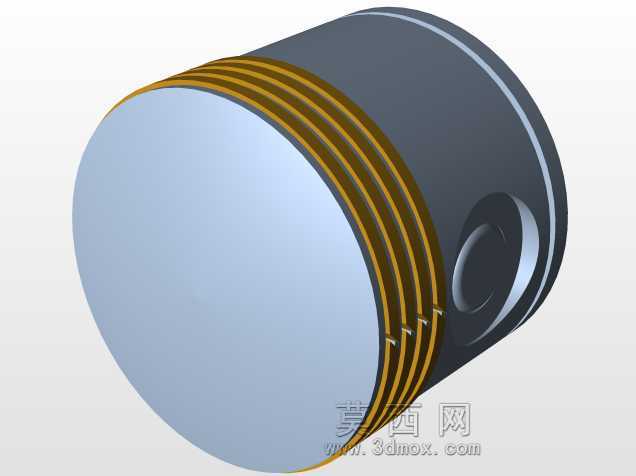

　　设计过程中首先要确认的是安装边界尺寸：曲轴主轴颈的同轴度公差需要控制在0.02mm以内，各主轴颈的直径公差按照IT6级精度加工，保证装入缸体主轴承座后能保持均匀的配合间隙，避免运转过程中出现偏磨、烧瓦的故障。活塞部分的裙部设计成微椭圆截面，冷态下活塞销方向的裙部尺寸略小于垂直活塞销方向，在发动机达到工作温度后，裙部受热膨胀能趋近正圆，保证和气缸壁之间的配合间隙均匀，既不会出现冷启动敲缸，也不会在热态下出现拉缸故障。活塞环槽的宽度公差需要严格匹配气环、油环的厚度尺寸，油环槽内的回油孔通流面积要满足高速运转时的机油回流需求，避免机油窜入燃烧室造成烧机油问题。

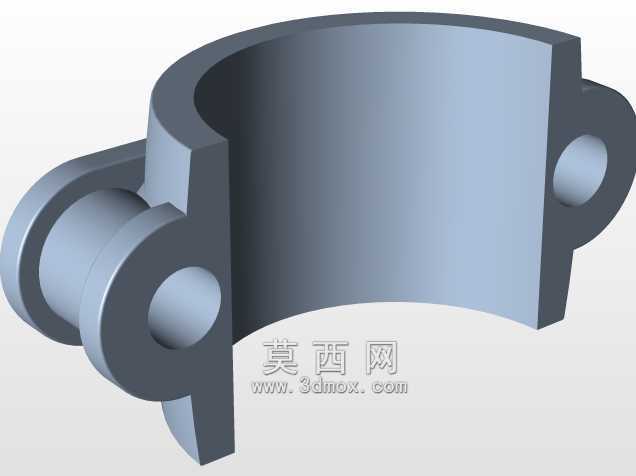

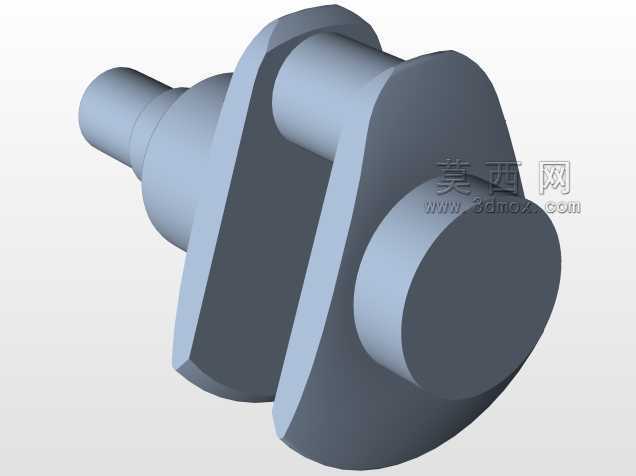

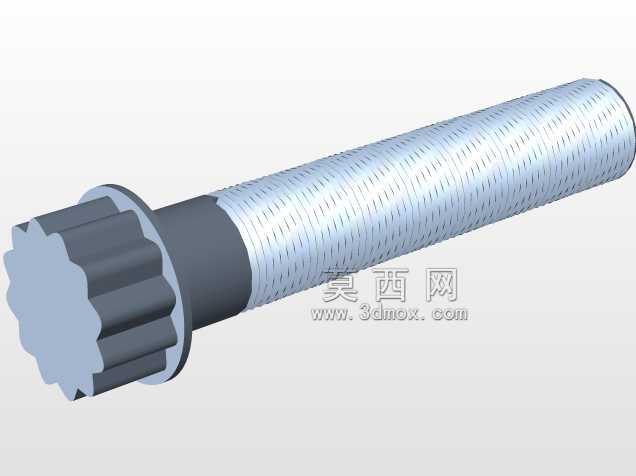

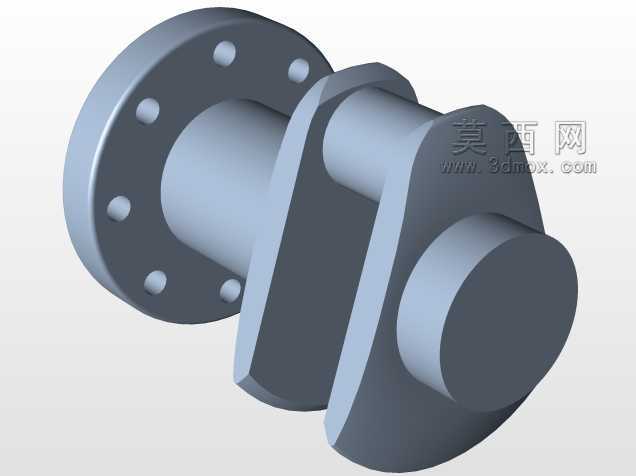

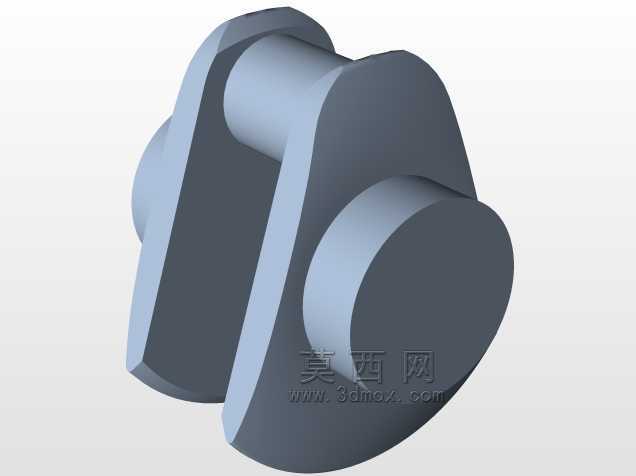

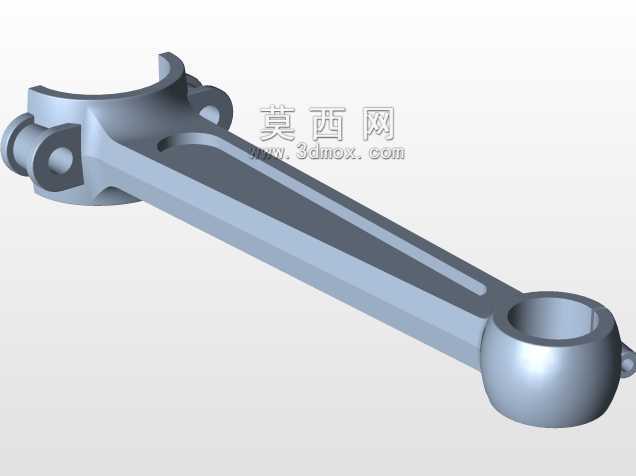

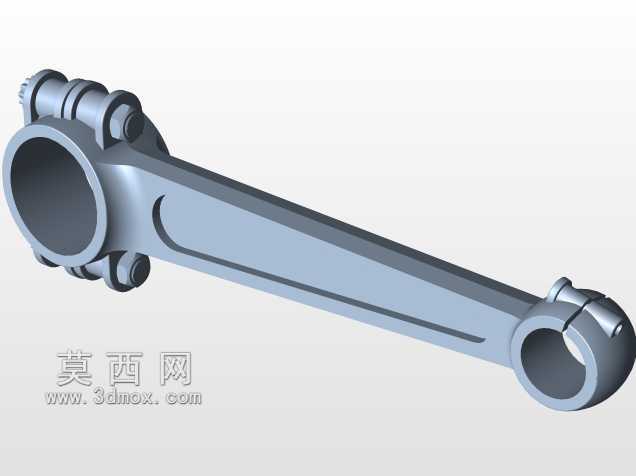

　　连杆作为连接活塞和曲轴曲柄销的传力部件，大小头孔的平行度公差需要控制在0.03mm/100mm以内，大头采用分体式斜切口设计，配合连杆螺栓实现和曲柄销的可靠抱紧，连杆杆身采用工字形截面，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少曲轴运转时的惯性载荷。曲轴的曲柄臂部分设计有合理的配重块，配重块的质心位置经过反复核算，能抵消活塞连杆组往复运动产生的不平衡惯性力，同时曲轴的轴向定位设置在中间主轴颈位置，预留0.1-0.2mm的轴向窜动间隙，补偿曲轴受热后的轴向伸长量，避免运转过程中出现轴向卡滞。

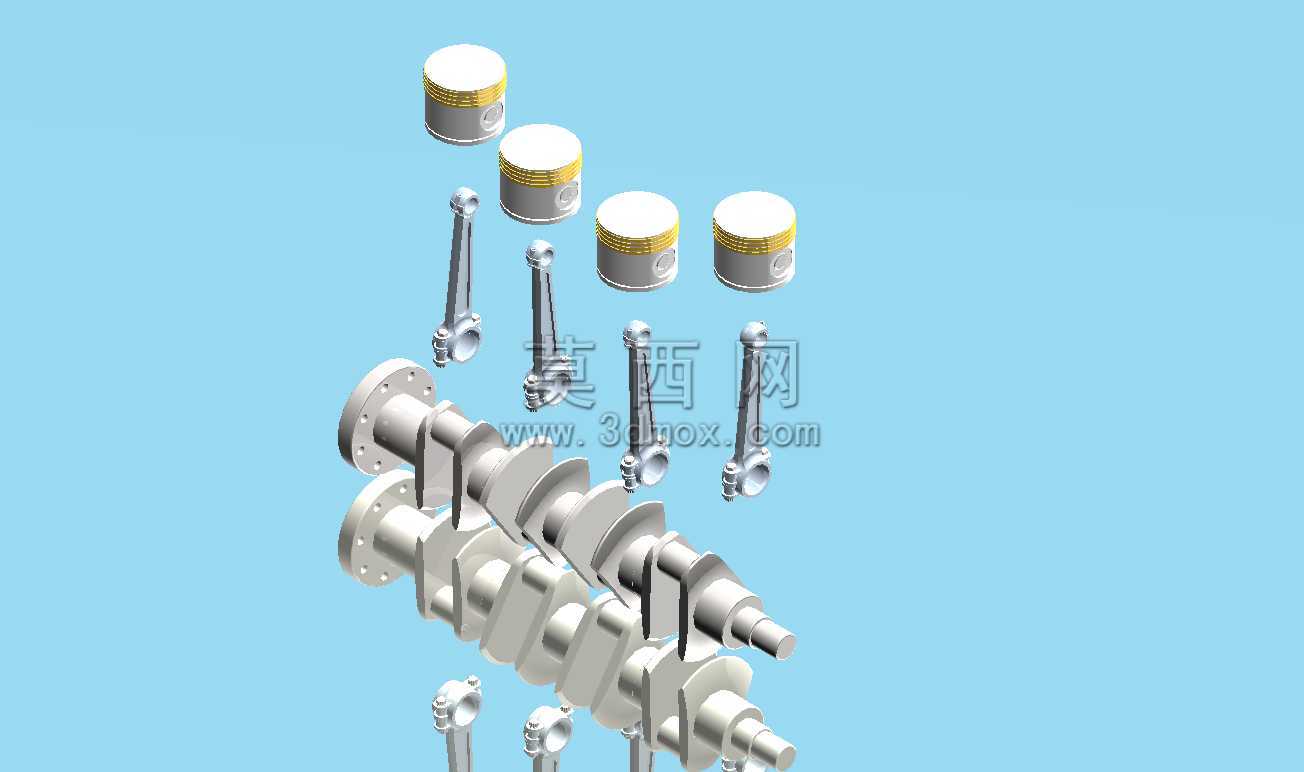

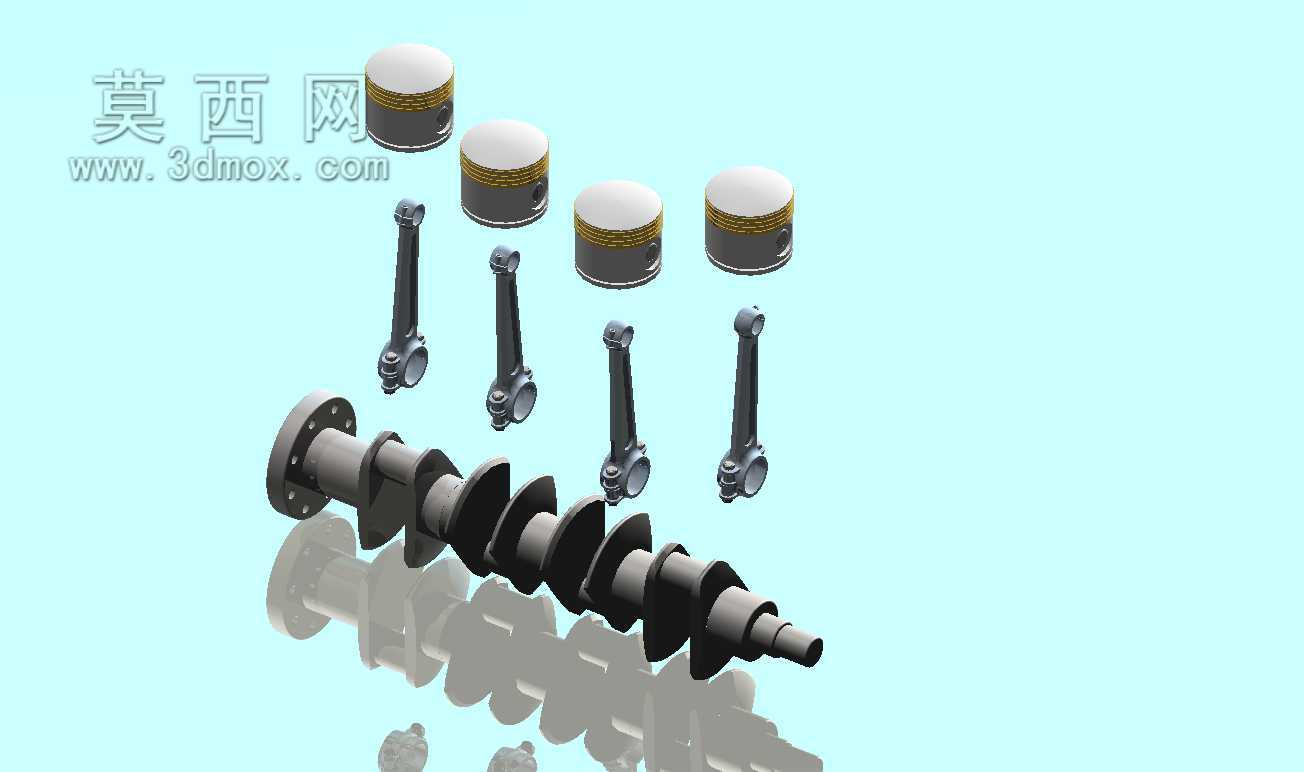

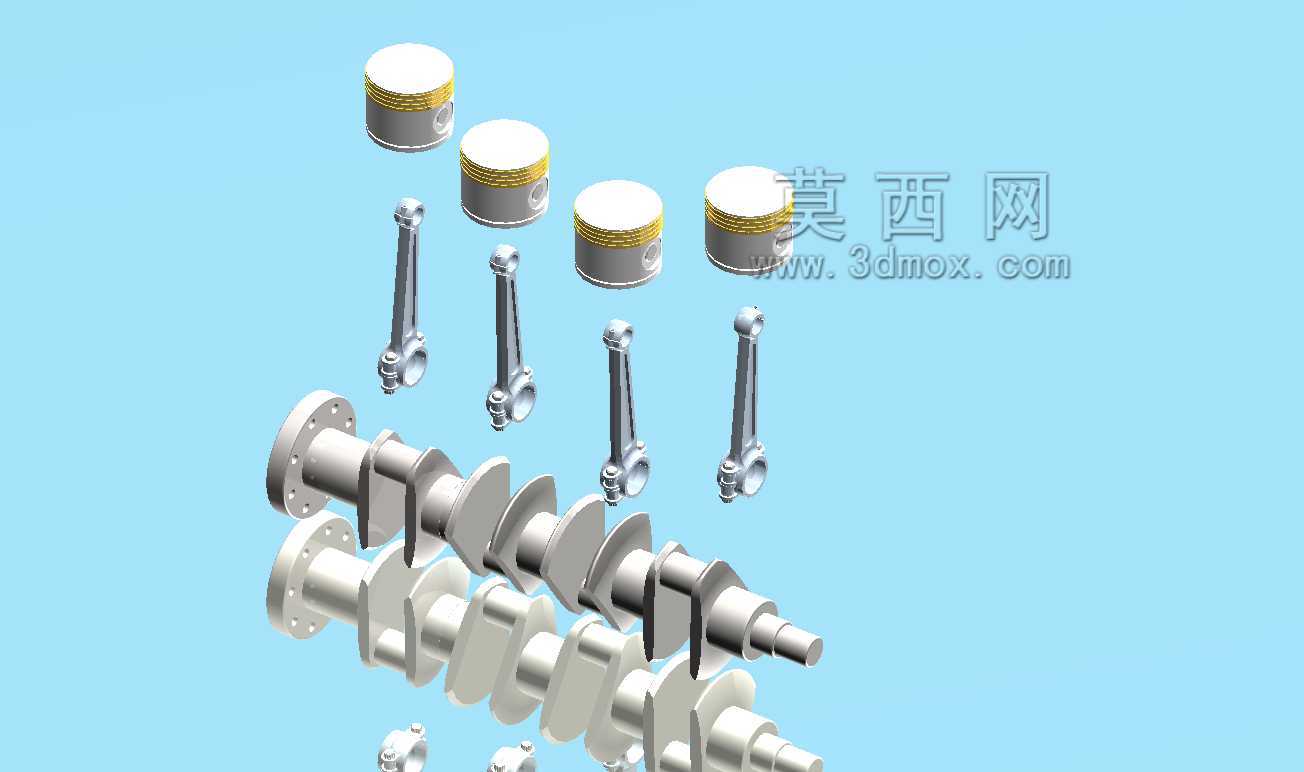

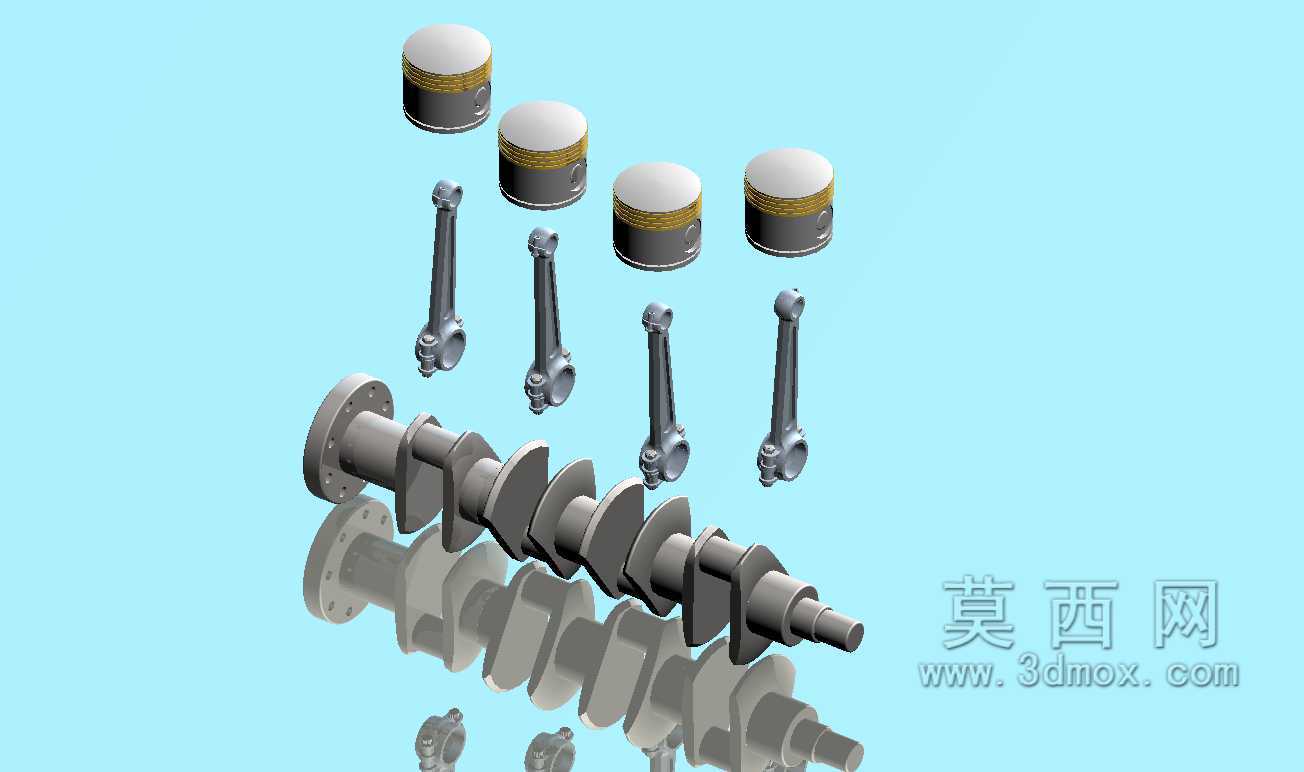

　　在实际装配场景中，这套结构的安装需要严格按照工艺顺序进行：首先将活塞连杆组组装完成，活塞环开口按照120度夹角错开，避免开口对齐造成漏气；之后将曲轴吊入缸体主轴承座，按规定扭矩依次拧紧主轴承盖螺栓，确认曲轴转动无卡滞；再通过活塞专用安装工具将活塞连杆组装入气缸，按对角分次拧紧的工艺要求紧固连杆螺栓，最后检查各缸的曲轴转动阻力，确保整套机构运转灵活无卡滞。这套结构的运动匹配精度直接决定了动力设备的输出效率、运转寿命和振动噪声水平，设计过程中需要反复校核各运动部件的运动干涉边界，确认活塞到达上止点时和气缸盖燃烧室的安全间隙，曲柄销旋转过程中和缸体、连杆大头的运动间隙，避免全工况运转过程中出现部件碰撞。针对不同的应用场景，曲轴的材质选择也有区分，民用小排量动力多采用球墨铸铁铸造成型后做表面淬火处理，高负荷动力设备则采用锻钢材质，提升曲柄臂的抗疲劳强度，应对高爆发压力下的载荷冲击。
