起重作业用板式吊钩总成结构设计

　　在车间重型工件转运、港口货场装卸、基建现场构件吊装这类常规起重作业场景里，吊钩作为直接承接载荷的终端执行部件，其结构可靠性直接决定整套起重作业的安全冗余，本次呈现的板式吊钩总成，是针对中小吨位固定轨面起重场景开发的专用吊具结构，区别于传统单钩头配滑轮组的大吨位吊钩组，该结构更适配单梁起重设备、临时吊装工装这类安装空间紧凑、额定载荷区间明确的作业场景。从实际功能落地角度看，该吊钩总成直接集成了轨面夹持与载荷吊挂两个核心功能模块，上部的三角板式架体同时承担夹持轨道、连接吊重的双重作用，无需额外配置起重滑车或夹持工装，可直接卡装在工字钢轨道下缘，通过架体内部的锁紧组件实现与轨道的相对固定或滑动配合，下部的双钩头结构可直接吊挂吊装带、

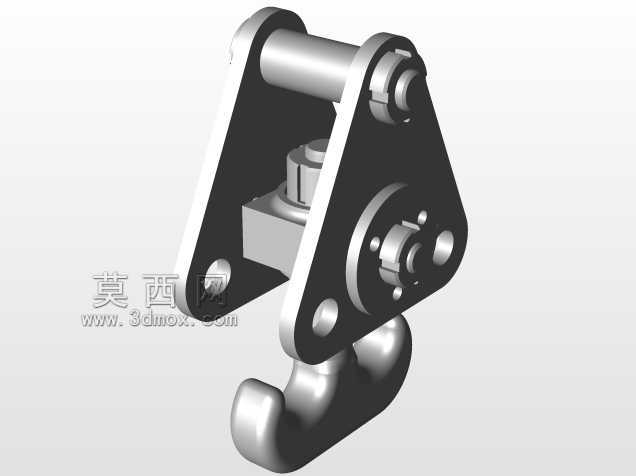

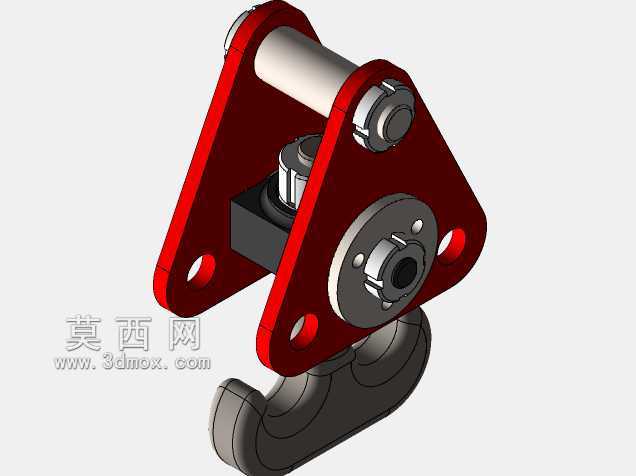

　　卸扣或工件自带吊耳，省去了中间连接环节的装配冗余，能有效降低吊点整体高度，适配厂房净空有限的室内吊装场景。在结构设计思路上，该总成采用对称式三角板作为主承载骨架，两块平行布置的红色承载板通过上部的横销轴、中部的轮毂轴套实现刚性连接，所有承力孔位均做了镶套处理，避免板材直接受挤压出现应力集中导致的孔位变形；上部横销轴配套锁紧螺母与防松垫片，既作为架体的连接紧固件，同时也是夹持轨道的上限位支撑轴，架体内部的黑色锁紧块可沿板间导向面调整位置，配合横销轴实现对不同厚度轨道翼缘的夹紧适配，无需额外加工定制连接座即可适配多数常规型号的起重工字钢轨道。中部的轮毂轴套一方面作为两块承载板的中间支撑，提升架体整体抗扭刚度，避免单侧受载时板体出现外张变形，另一方面轴套内预留的轴承安装位可根据使用需求配置滑动衬套或滚动轴承，实现吊钩部分相对于架体的水平回转，方便调整吊重朝向，降低作业过程中吊重扭转对架体产生的附加载荷。下部的吊钩采用双钩爪整体锻造结构，相较于单钩头结构，双钩爪可同时承接两个吊点的载荷，在吊装长条形构件、双吊点工装时能自动平衡载荷分布，避免单钩偏载带来的脱钩风险，钩头与架体的连接位置设置在三角板下部的两个对称承力孔位，通过销轴将钩头与架体铰接，钩头可沿销轴轴线做小幅度摆动，自动适配吊重的受力方向，减少附加弯矩对承载板的影响。从安装边界与尺寸适配角度看，

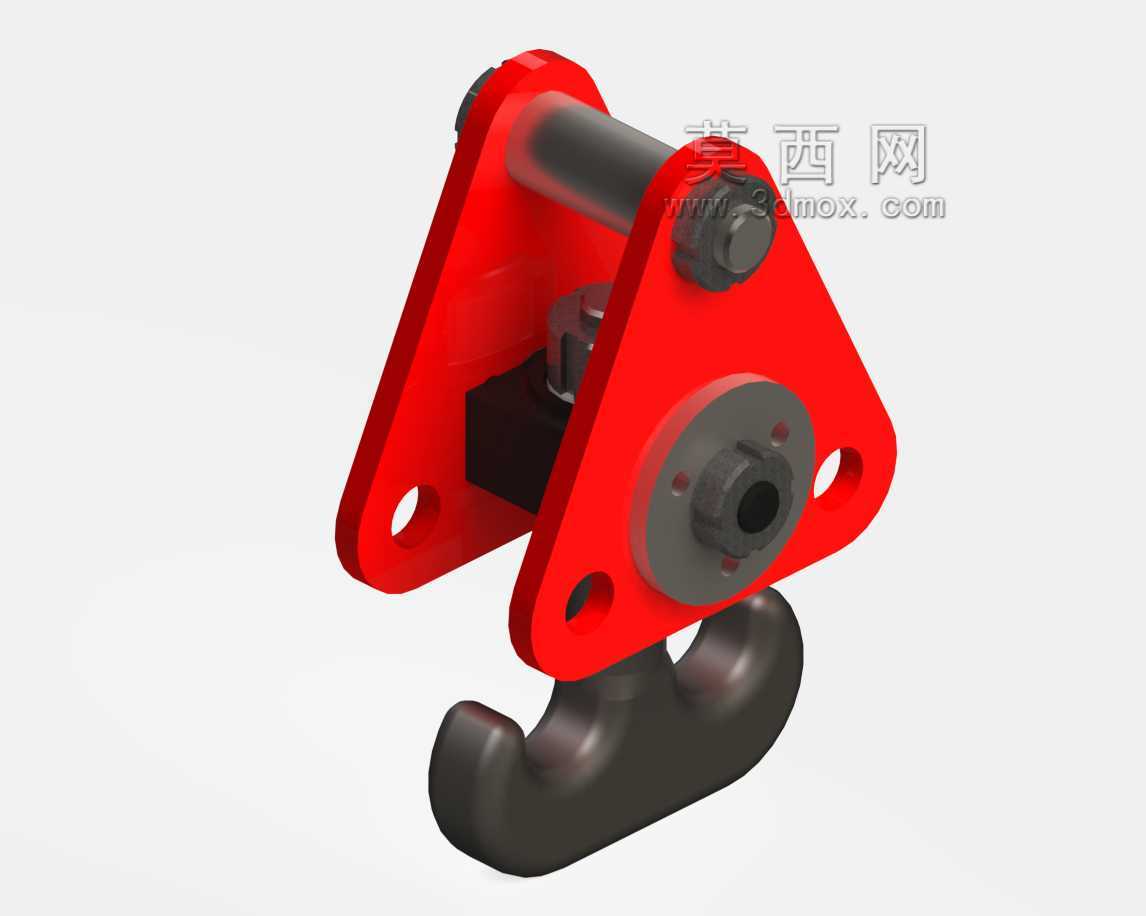

　　该总成的上部夹持开口尺寸可通过内部锁紧块的调整行程覆盖常规10号到20号工字钢的翼缘厚度范围，架体整体宽度控制在200毫米以内，可在轨道间距较小的多轨并行车间内使用，不会与相邻轨道的吊具产生运动干涉；整体垂向高度从轨道下缘到钩头最低点控制在300毫米区间内，相较于传统吊钩滑车组能节省至少150毫米的有效起升高度，对于厂房高度不足、起升行程紧张的作业场景有更好的适配性。在细节结构处理上，所有承力板的棱角均做了圆角倒钝处理，避免装配和使用过程中划伤吊装带或操作人员，架体表面的涂覆层采用起重设备通用的警示红色，在作业现场有较高的辨识度，能提醒现场作业人员注意吊具位置；所有销轴的端部均设置了开口销防脱结构，

　　避免长期受振动载荷影响出现螺母松脱、销轴窜出的风险，钩头的承力面做了淬火硬化处理，表面硬度达到HRC40以上，能长期承受吊重的摩擦与挤压，不会轻易出现钩口变形、磨损超标的问题。实际选型使用时，需要注意该结构的额定载荷匹配，不可超范围吊运熔融金属、易燃易爆危险品这类特殊载荷，同时要定期检查铰接销轴的磨损量、锁紧块的夹紧力、钩头开口度的变化，当出现销轴磨损量超过原直径5%、钩口变形量超过原尺寸10%、板体出现可见裂纹时要及时报废更换，避免出现吊装安全事故。该结构的三维建模过程中，所有配合面均按照实际装配公差做了间隙预留，销轴与孔位的配合采用H8/f7的间隙配合，既保证装配便利性，又不会出现过大的配合旷量，架体板件的焊接位置均做了焊缝示意，可直接作为生产加工的结构参考，针对不同的额定载荷需求，可通过调整承载板厚度、销轴直径、钩头截面尺寸快速衍生出不同载荷等级的同系列吊具结构，无需重新做整体架构的设计调整。
