0-600Psi量程U形夹1/4NPT压力表

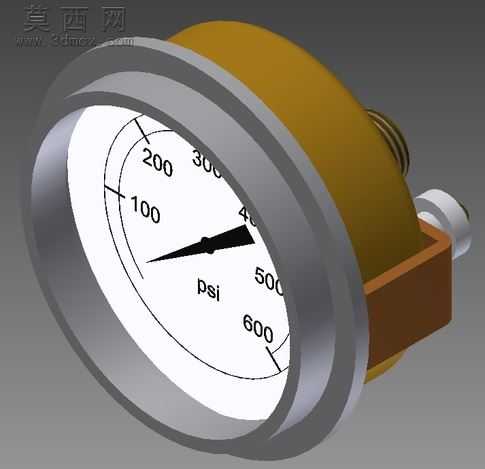

本模型为0-600Psi量程的U形夹装式1/4NPT接口压力表，建模过程围绕工业级气动压力检测元件的真实结构展开，完整还原了该类仪表的外观特征与装配逻辑。建模初期先梳理径向压力表的结构组成，将整体拆分为表盘总成、表壳主体、缓冲接头、U形安装夹四个核心模块，先通过旋转特征构建表盘的圆形基体，绘制刻度标识时严格遵循0-600Psi的量程分布，每100Psi设置主刻度线，中间细分小刻度保证读数辨识度，指针采用薄壁拉伸特征制作，还原真实压力表指针的锥形造型，确保视觉上的读数指向性准确。表壳部分采用多层旋转凸台叠加建模，外圈的金属包边做了细微的倒角处理，模拟实际金属冲压表壳的边缘工艺，表壳后侧的黄色防护壳体采用曲面建模完成，还原壳体的弧形过渡造型，表面做哑光质感的材质区分，和前部金属表圈形成视觉层次。接头部分严格按照1/4NPT管螺纹的标准参数建模，还原锥管螺纹的牙型特征，保证接口尺寸的工业准确性，配套的U形安装夹采用钣金折弯特征构建，还原夹装结构的卡扣形态，模拟实际使用中通过U形夹将压力表固定在管路或设备面板上的安装逻辑。材质渲染阶段，金属表圈赋予抛光不锈钢材质，调整反射参数模拟金属的冷冽光泽，表盘采用哑光白色工程塑料材质，刻度与标识做黑色印刷质感处理，后侧壳体赋予工程塑料的暖黄色哑光材质，U形夹做镀锌金属的质感表现，不同部件的材质粗糙度、反射率参数经过反复调试，最终渲染效果贴近真实工业压力表的视觉质感。结构设计上还原了压力表的内部腔体占位，虽然未做极细化的内部波登管结构，但外部所有装配接口、安装结构的尺寸比例均参考同类型工业压力表的通用参数，保证模型可用于气动系统装配演示、管路布局示意等场景，建模过程中对所有棱角做了符合工业生产实际的工艺圆角处理，避免出现尖锐的不合理结构，整体模型装配逻辑清晰，各部件可拆分用于爆炸视图制作，能够满足工业设计展示、气动系统教学演示等多场景的使用需求。
