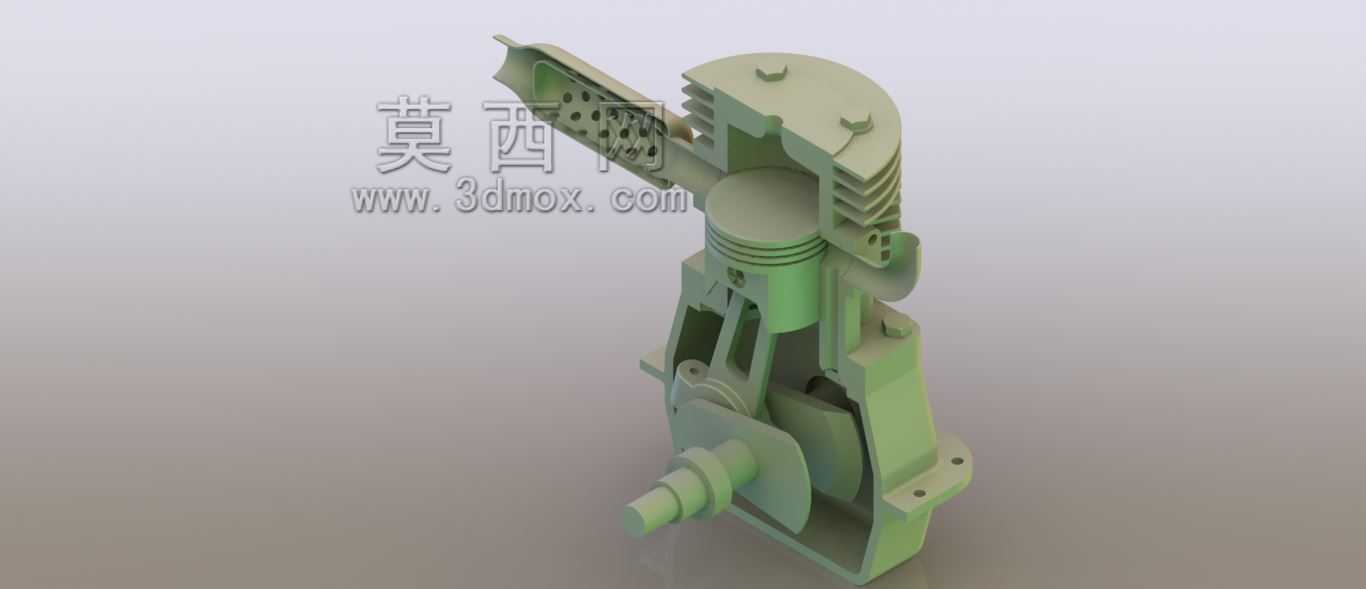

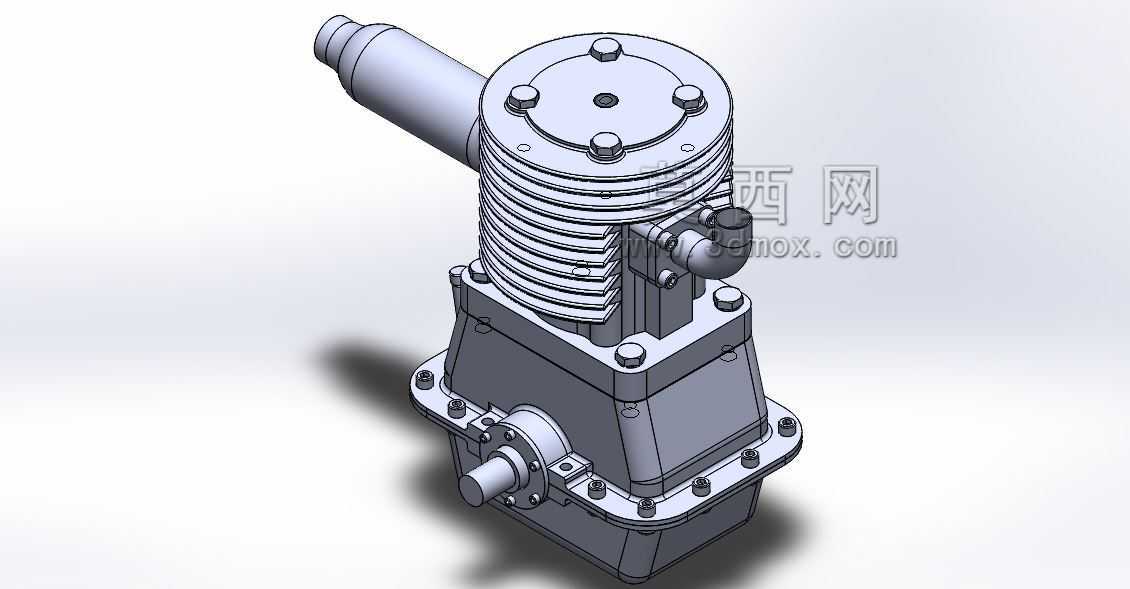

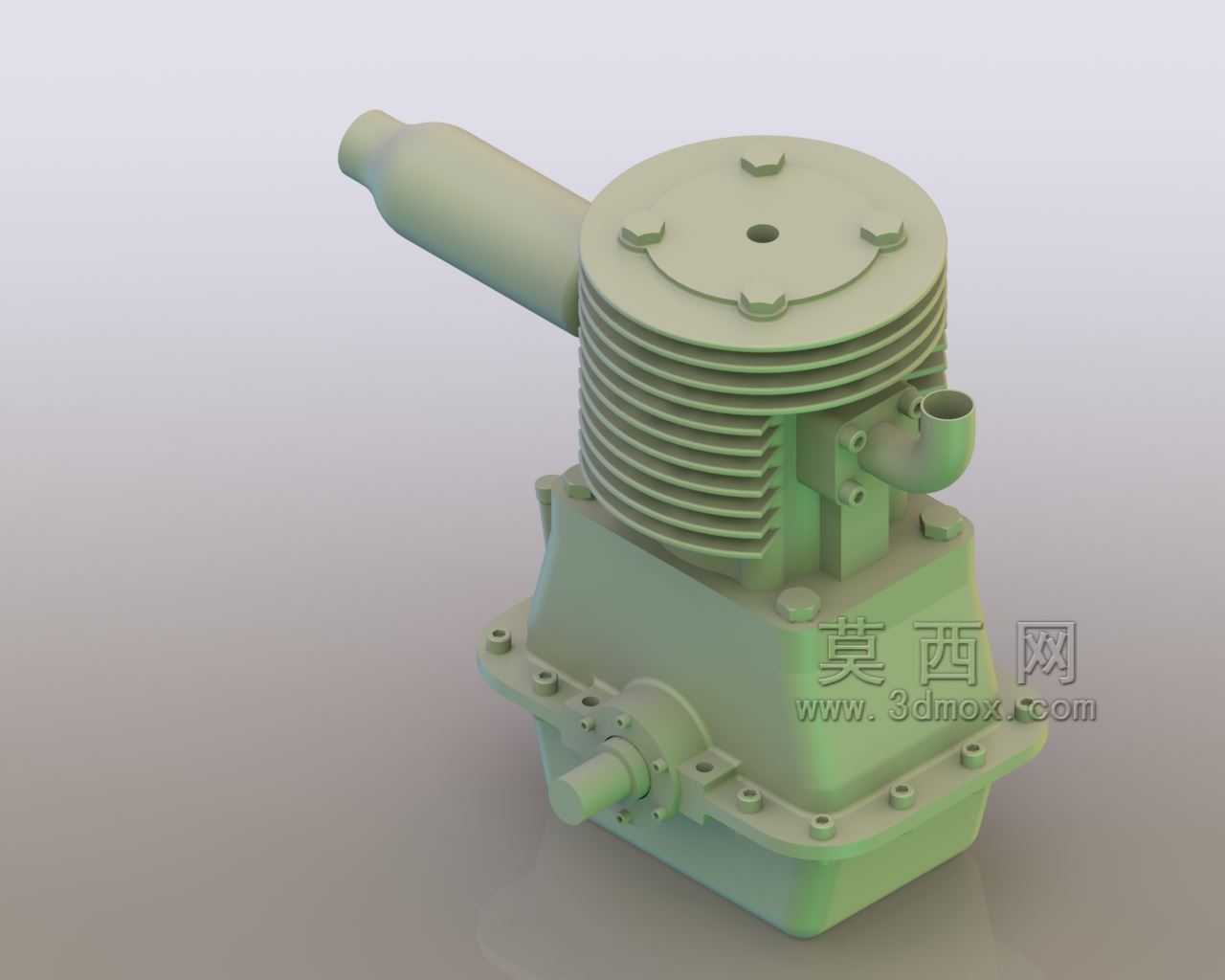

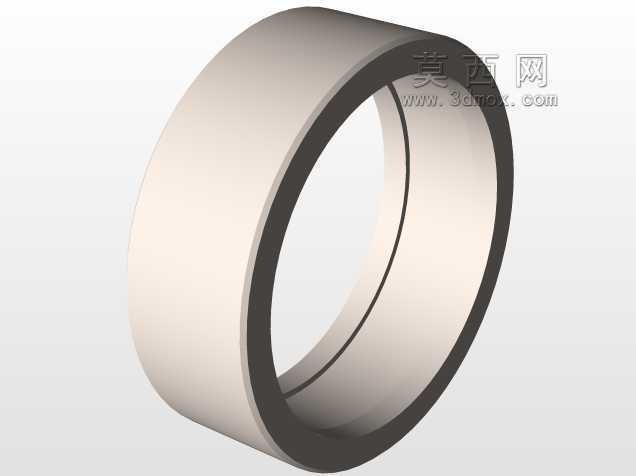

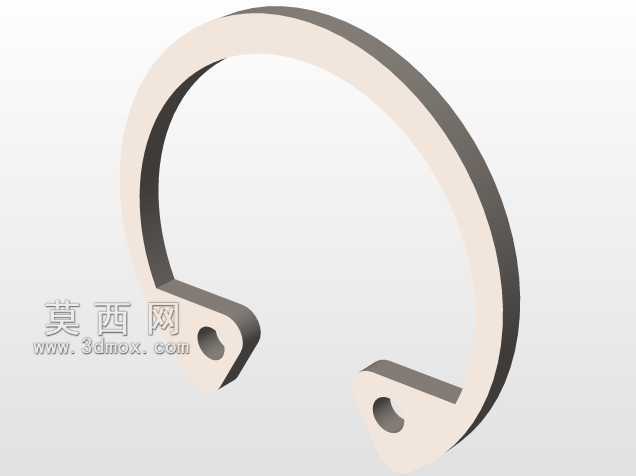

单缸往复式活塞发动机爆炸结构展示

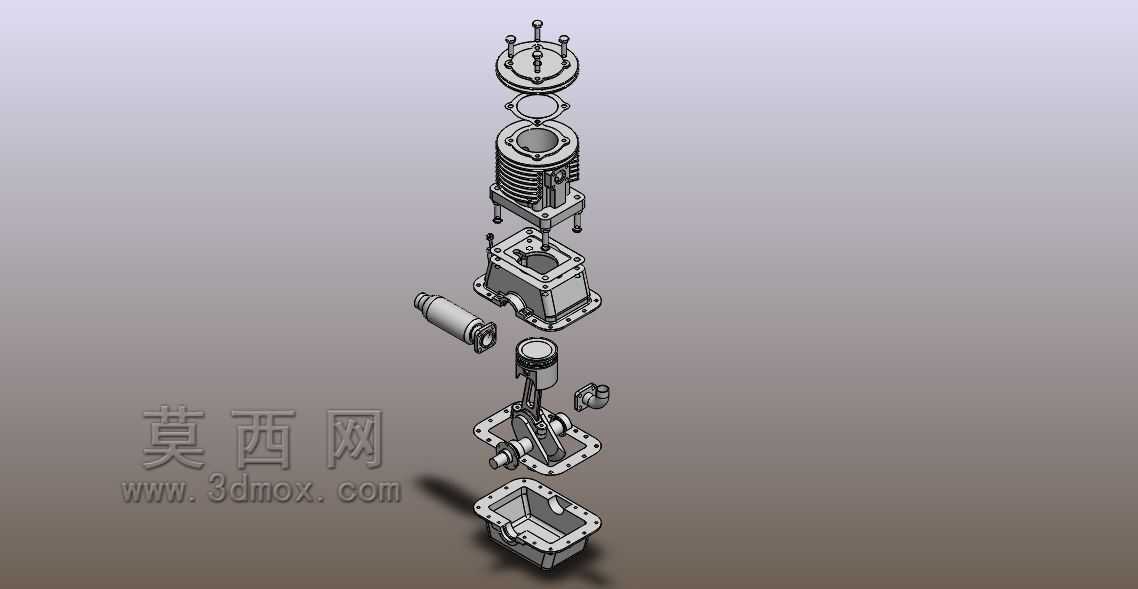

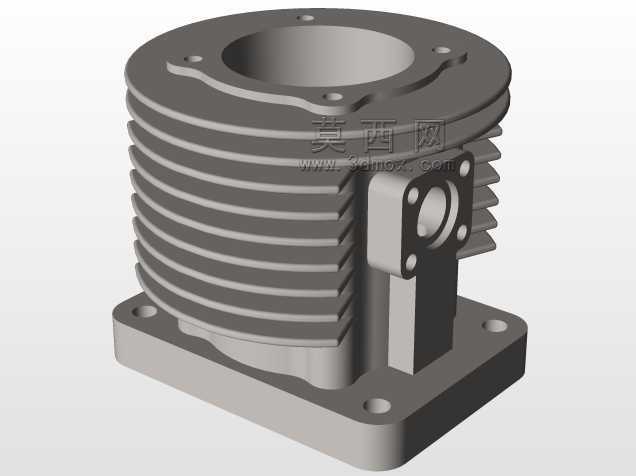

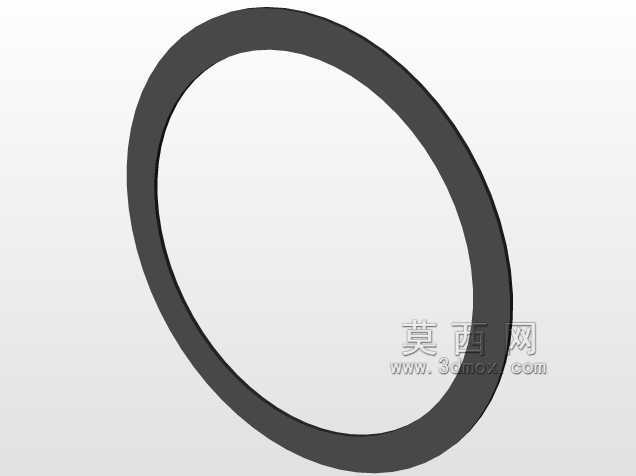

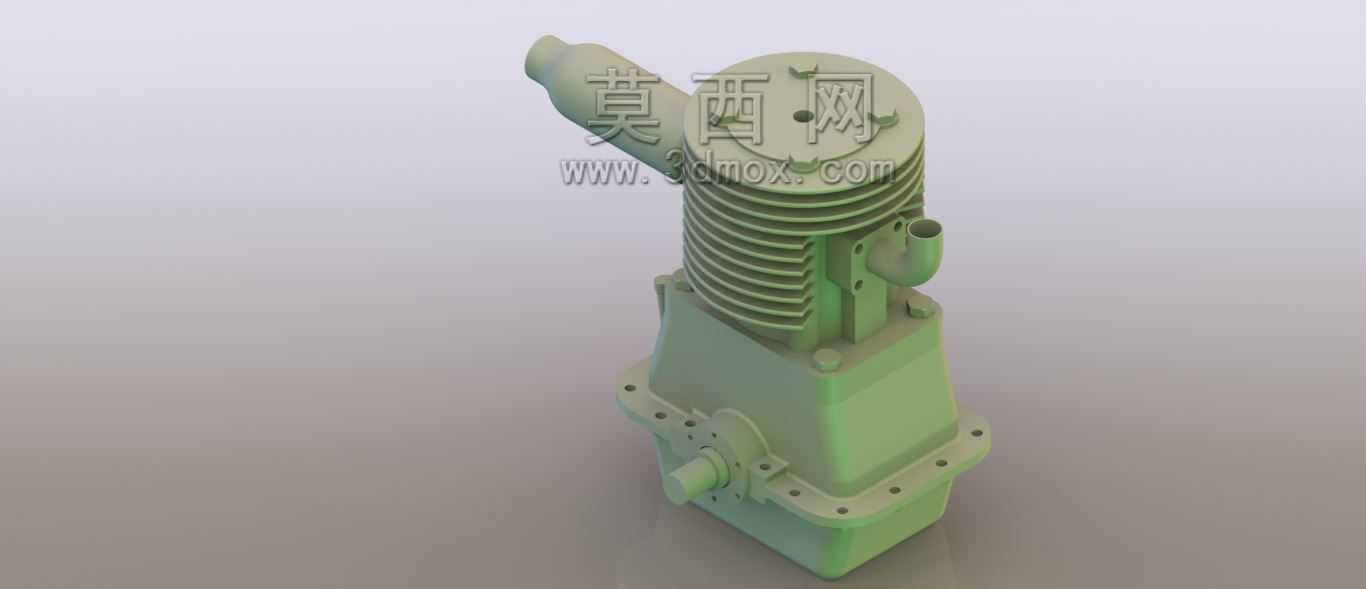

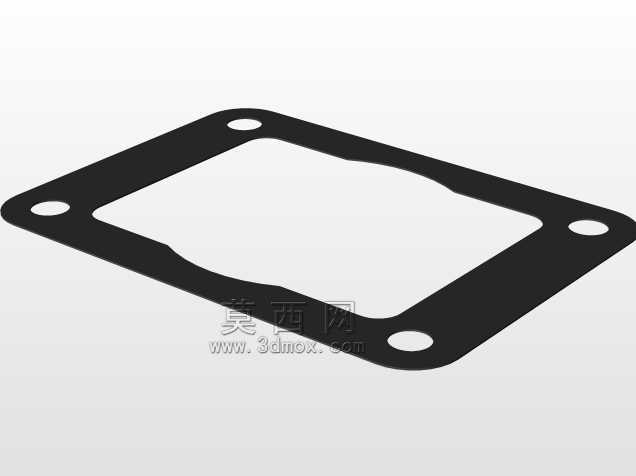

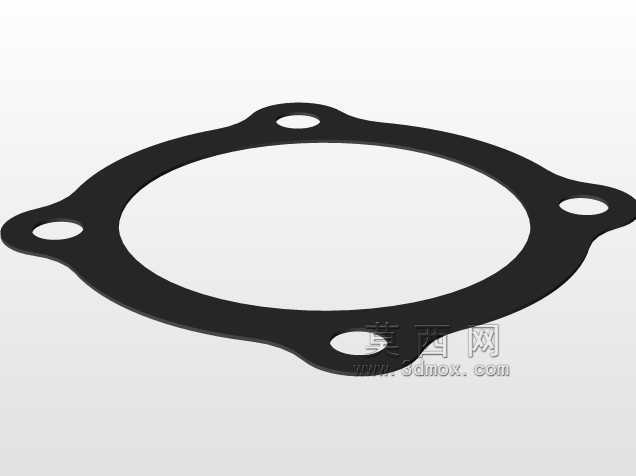

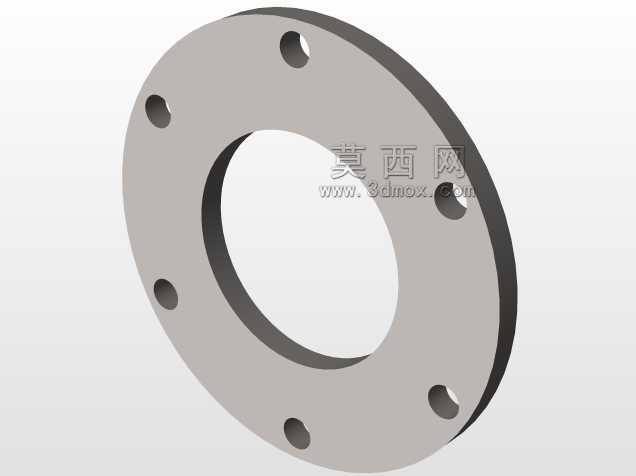

　　这套爆炸视图呈现的是单缸往复式活塞内燃机的完整装配结构，拆解状态下可清晰观察各部件的装配层级与配合关系，这类动力单元常作为小型通用动力配套在农用机械、园林机具、小型发电机组以及教学实训台架上使用。从结构拆解顺序来看，最顶端为气缸盖组件，集成了燃烧室上部结构与气门安装位，设计时需保证与气缸体上端面的平面度公差，避免密封失效导致的缸压泄漏，缸盖与缸体之间的密封衬垫厚度直接影响燃烧室容积，进而改变整机压缩比参数，建模过程中需严格控制结合面的形位公差，预留衬垫的压缩量装配间隙。往下的气缸体部分集成了散热鳍片结构，针对风冷散热场景设计，鳍片的排布方向与整机工作时的气流走向匹配，可在无额外水冷管路的前提下保证持续工作时的缸壁温度处于合理区间，

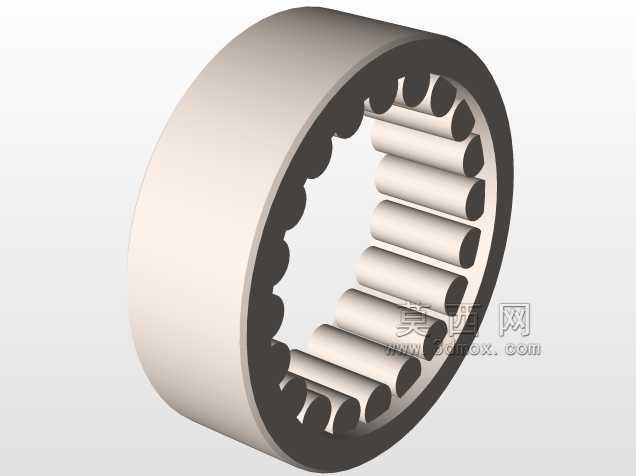

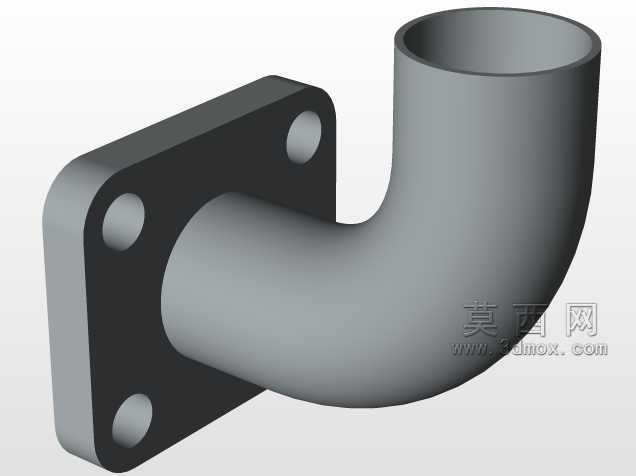

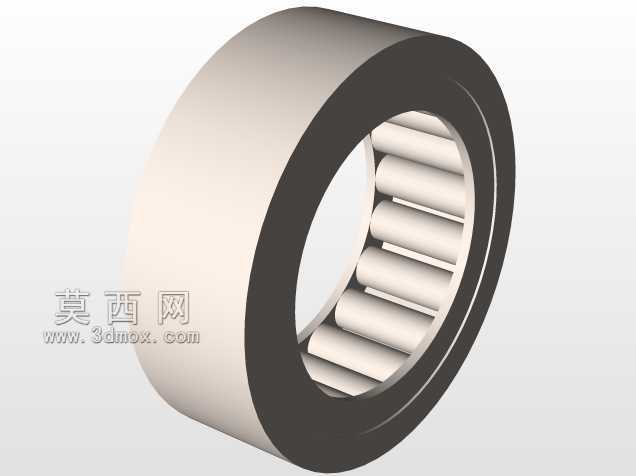

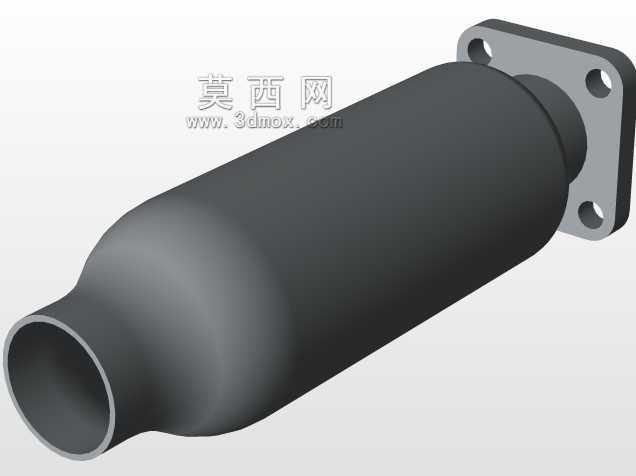

　　气缸内壁的珩磨纹理建模时做了简化处理，但实际加工中需保证网纹角度与深度，为活塞环提供合理的储油空间，降低往复运动的摩擦损耗。气缸体下方连接的是曲轴箱主体，作为整台发动机的承载基座，既要容纳曲柄连杆机构的运动空间，又要为两侧的安装固定脚提供足够的结构强度，曲轴箱的内腔设计需兼顾润滑油的回流路径，避免高速运转时出现机油激荡导致的泵气损失，箱体侧壁预留的轴孔用于安装凸轮轴或者输出端轴承，孔位的同轴度公差直接影响曲轴的运转平顺性。单独拆解出的排气侧管件，安装位置对应气缸体的排气口，接口处的密封面需与缸体排气道口完全贴合，避免高温废气泄漏，管路的弯折角度经过优化，既保证排气顺畅，又不会与周边的机架、覆盖件产生安装干涉。

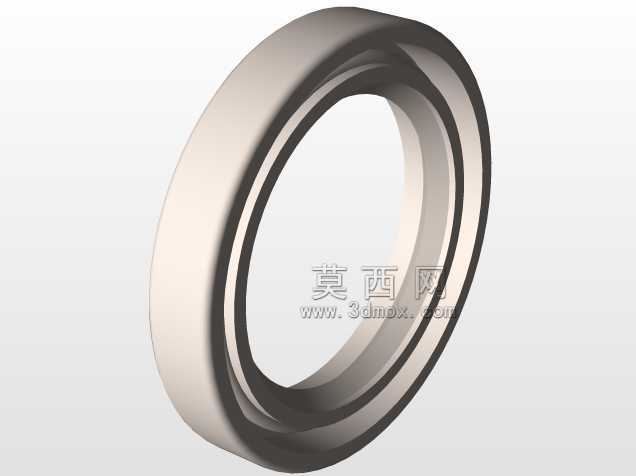

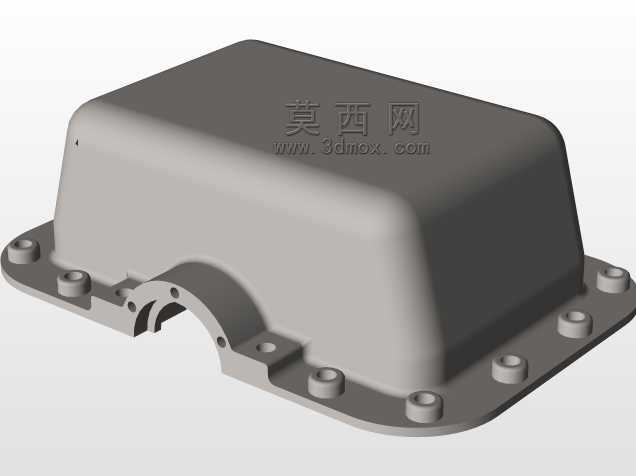

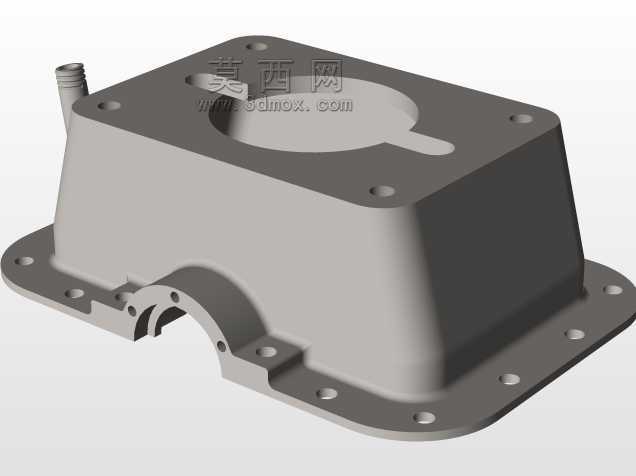

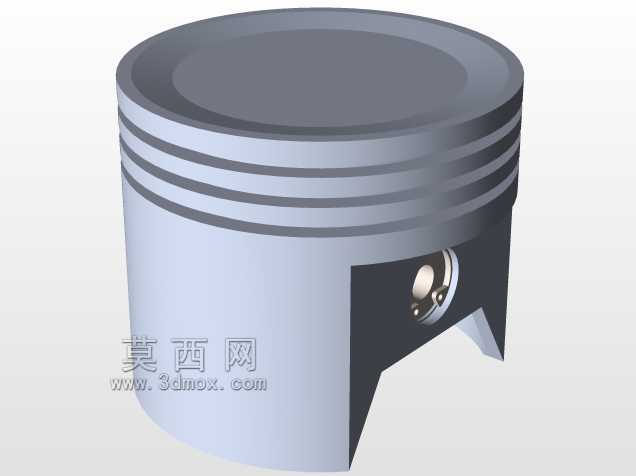

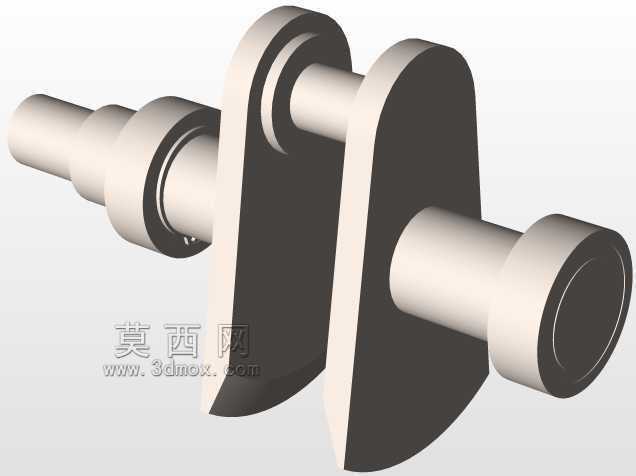

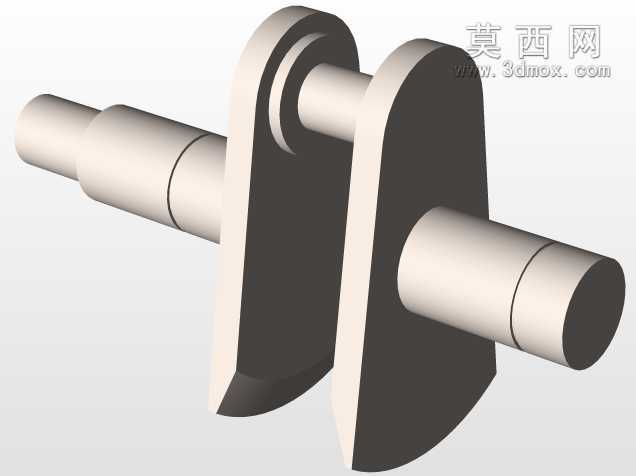

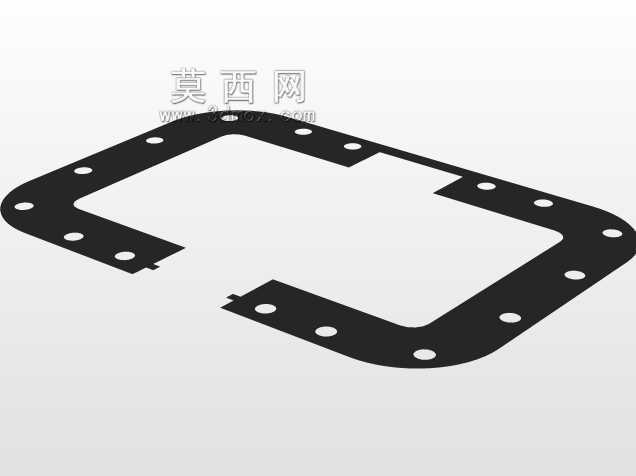

　　活塞与连杆组件是动力传递的核心部件，活塞上的环槽结构用于安装气环与油环，建模时环槽的宽度与深度需匹配标准活塞环的尺寸参数，活塞销孔的位置需保证活塞在上止点时的余隙高度符合设计要求，连杆的大小端孔中心距决定了活塞的行程参数，直接关联整机的排量大小，连杆杆身的截面采用工字型设计，在保证结构强度的前提下尽可能降低往复运动的质量，减少高速运转时的惯性力。最下方的油底壳组件通过螺栓与曲轴箱下沿连接，用于储存润滑机油，壳体的深度设计需保证机油泵吸油口始终处于油面以下，同时要预留足够的安全余量，避免整机倾斜工作时出现吸空现象，油底壳与曲轴箱的结合面同样设计有密封槽，用于安装密封胶条防止机油渗漏。整套结构的安装边界需注意，

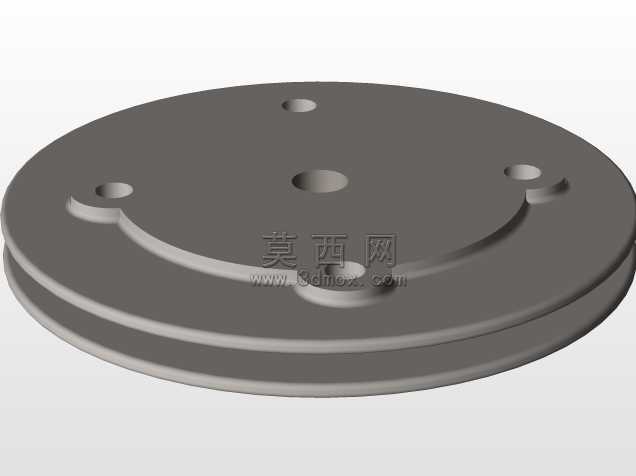

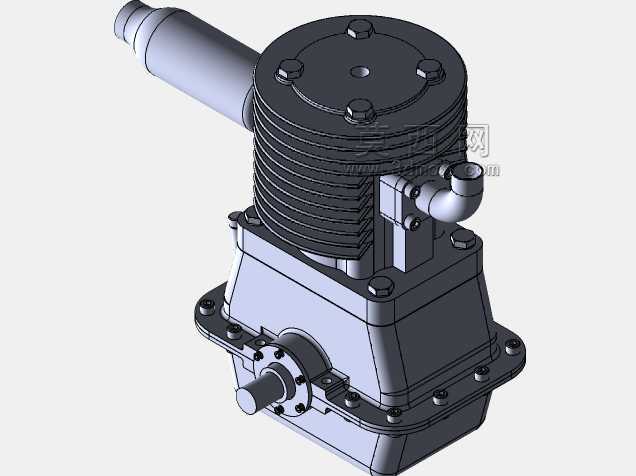

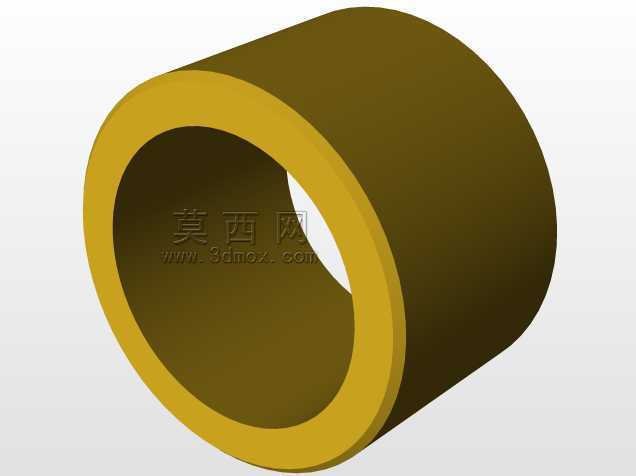

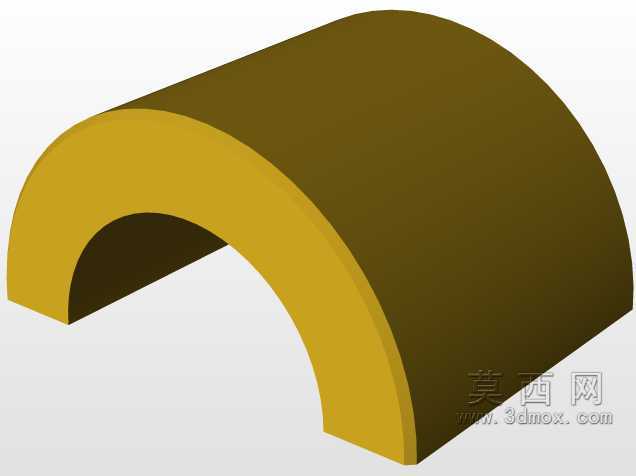

　　整机的固定点位分布在曲轴箱两侧的安装耳上，安装孔位的中心距需匹配配套机架的安装尺寸，输出轴的伸出长度与轴径需匹配后续连接的负载端联轴器或者皮带轮规格，整机的外围最大轮廓尺寸需考虑维修时的拆卸空间，尤其是气缸盖上方需预留足够的气门调整、火花塞拆装的操作空间，侧方的排气口连接位置需预留排气管路的安装走位空间，避免与周边部件产生干涉。从设计逻辑来看，这类单缸机的结构优先考虑可靠性与易维护性，所有易损件比如活塞环、轴瓦、密封衬垫都采用通用标准规格，降低后期的维护成本，各部件的装配顺序遵循从下到上、从内到外的逻辑，拆解时无需使用特殊专用工具即可完成大部分部件的拆装，适配非专业场景下的日常维护需求。
