喷气式航空动力推进装置结构设计

　　在航空装备的动力体系中，喷气推进装置是支撑飞行器高速巡航、大载荷飞行的核心部件，其结构设计的合理性直接决定了飞行器的推重比、燃油效率与运行可靠性。这类推进装置的核心作用是通过工质的高速喷射形成反作用推力，为固定翼飞机、巡航飞行器等提供飞行动力，覆盖军用航空、民用干线运输、通用航空等多个应用场景，不同场景下的推进装置会根据飞行包线的差异调整压气机级数、燃烧室容积、喷管收敛扩张比等核心参数，以适配不同高度、速度下的进气效率与推力输出需求。

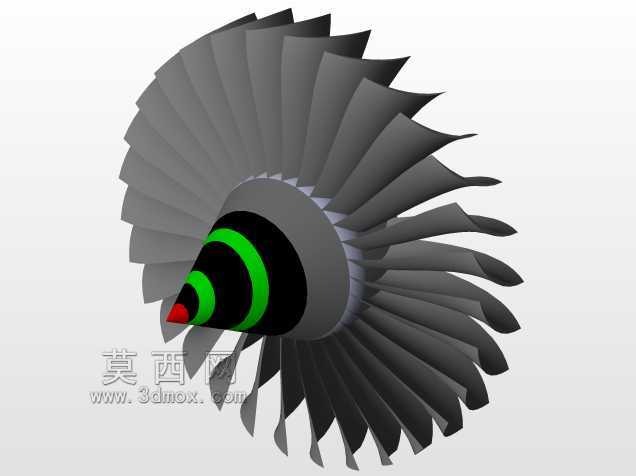

　　从功能特性来看，完整的喷气推进装置需要完成进气减速增压、燃油混合燃烧、高温燃气膨胀做功、尾喷流加速排出这几个核心流程，每个流程对应的结构模块都有严格的气动与强度要求。进气道部分需要根据飞行马赫数范围选择合适的构型，亚音速飞行场景下多采用皮托管式进气道，结构简单且总压恢复系数稳定，超音速场景则需要搭配可调斜板或DSI鼓包结构，通过激波系对高速来流进行减速，避免压气机入口出现气流畸变导致喘振。压气机部分分为轴流式与离心式两类，大推力场景下多采用多级轴流结构，通过逐级提升空气压力，为燃烧室提供足够的高压空气，每一级的叶片叶型都需要经过气动仿真优化，兼顾压比与效率，同时要考虑叶片在高速旋转下的离心载荷与振动特性，避免出现共振失效。

　　燃烧室的设计核心是保证燃油与高压空气的充分混合，在有限的空间内实现稳定、高效的燃烧，同时控制出口温度场的均匀性，避免高温燃气对涡轮叶片造成局部过热损伤。常见的燃烧室构型包括环形、环管形与单管形，环形燃烧室结构紧凑、重量轻，是当前大推力推进装置的主流选择，其内部的火焰筒需要设计多组进气孔与掺混孔，通过气流组织形成稳定的回流区，保证火焰在高速气流中不会被吹熄，同时将燃烧后的高温燃气掺混到涡轮可承受的温度范围内。涡轮部分需要承受燃烧室出口的高温高速燃气冲击，带动压气机与附件系统同步运转，涡轮叶片通常采用空心气冷结构，通过内部引入压气机引出的冷却空气，在叶片表面形成气膜，隔绝高温燃气的直接冲刷，叶片材料多选用高温合金，搭配定向凝固或单晶铸造工艺，提升高温下的蠕变强度与疲劳寿命。

　　尾喷管是推力输出的最终环节，亚音速飞行场景下多采用收敛型喷管，将燃气加速到音速排出，超音速飞行场景则需要采用收敛-扩张型喷管，通过喉部与出口截面的面积比控制，将燃气进一步加速到超音速，最大化推力输出效率，部分带加力功能的推进装置还会在涡轮后方设置加力燃烧室，通过额外喷入燃油与燃气中的剩余氧气混合燃烧，进一步提升排气速度，短时间内获得更大的推力，满足起飞、加速、超音速突防等工况下的推力需求。

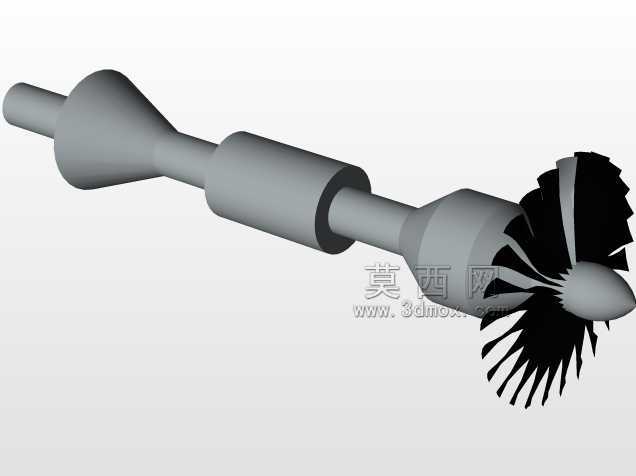

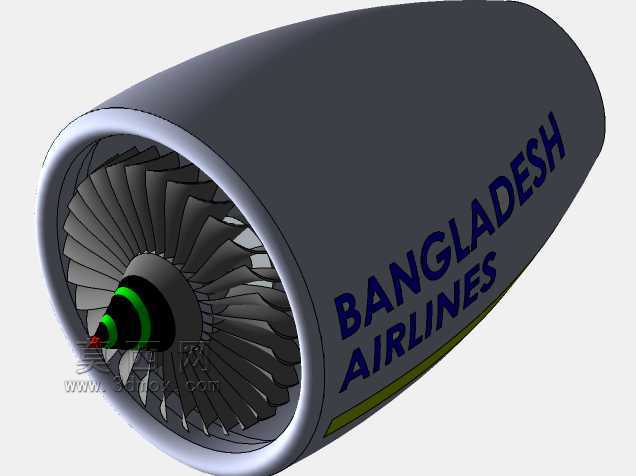

　　在三维结构设计过程中，首先需要根据目标推力与飞行包线确定核心循环参数，包括压气机总压比、涡轮前温度、空气流量等，再通过热力计算得到各个截面的气流参数，以此为基础开展各个部件的结构构型设计。建模过程中需要严格控制各个部件的同轴度，压气机转子、涡轮转子、传动轴的同轴度偏差需要控制在微米级，避免高速旋转时产生过大的不平衡量导致振动超标。各个机匣之间的连接法兰需要设计足够的螺栓连接点，同时考虑热膨胀带来的间隙变化，在高温工作区域需要预留合适的热补偿间隙，避免热应力导致结构变形。

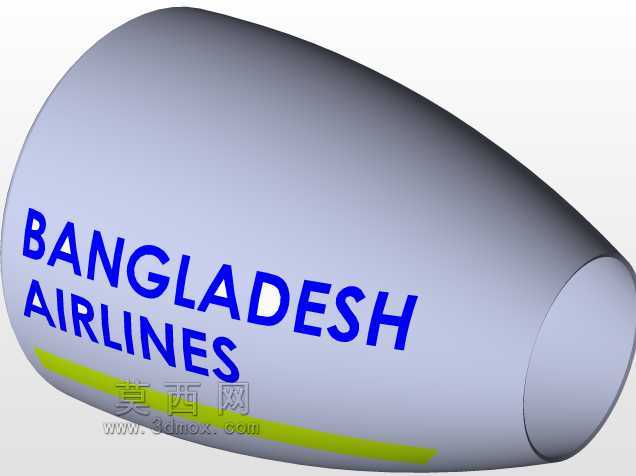

　　外形尺寸与安装边界方面，这类推进装置的外径通常根据飞行器的机身或吊舱尺寸确定，进气道入口直径需要匹配空气流量需求，避免进气损失过大，整机长度需要平衡压气机级数、燃烧室长度、涡轮级数与喷管长度的比例，保证整机的推重比最优。安装节的设计需要布置在整机重心附近的承力机匣位置，通常设置主安装节与辅助安装节，主安装节承受主要的推力与重量载荷，辅助安装节用于补偿热膨胀带来的位移，同时传递侧向载荷，安装接口的尺寸需要与飞行器的安装挂点或机身承力结构完全匹配，保证载荷传递路径顺畅，避免出现应力集中。

　　在结构细节设计上，还要考虑附件系统的布置空间，包括燃油泵、滑油泵、起动机、传感器等附件都需要安装在机匣外部的附件机匣上，通过齿轮传动系统与转子轴连接，附件的布置不能影响整机的气动外形，同时要保证维护可达性，方便日常检查与部件更换。内部的滑油系统需要设计合理的油路，为轴承、齿轮等转动部件提供润滑与冷却，回油路径需要考虑不同飞行姿态下的滑油流动，避免出现滑油沉积或供油中断的问题。整个建模过程中需要不断进行干涉检查，保证各个转动部件与静止部件之间留有足够的间隙，在考虑工作状态下的热膨胀、离心伸长等变形量后，依然不会出现碰磨故障，同时要对关键承力部件进行强度校核，保证在最大工况、极限工况下的结构应力都在材料许用范围内。
